天正CAD如何快速排版图纸

知识点：天正CAD如何快速排版图纸

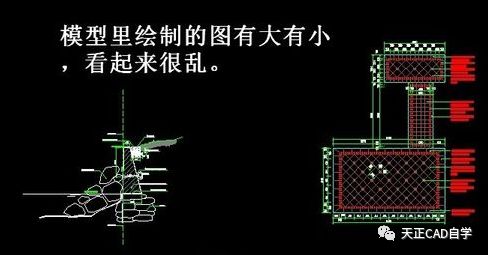

   我们一般都是在【模型】里按照1:1的比例绘图，但当我们将图绘制完成后发现，每个图因为大小不一样，在【模型】里的排版是非常凌乱的。如果我们要把图纸打印出来时，就必须将几个小图按照比例排版在标准的图框上。这样，我们打印出来的图纸排版专业，图幅美观，使用起来也更方便。这一工作必须在【布局】里面通过【视口】的操作才能完成。看看小编是怎么操作的吧！

第一步：新建视口

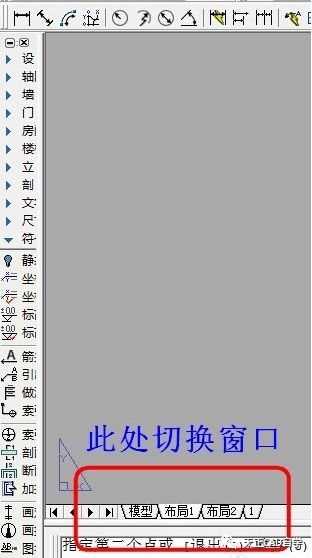

将【模型】窗口切换成【布局】窗口

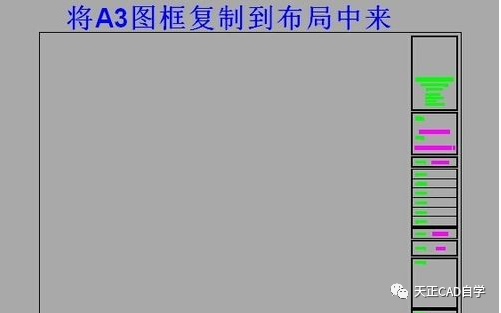

将我们已经绘制好的标准图框拖到布局里面（此处我用A3图框为例，图幅尺寸为420mm×297mm）。

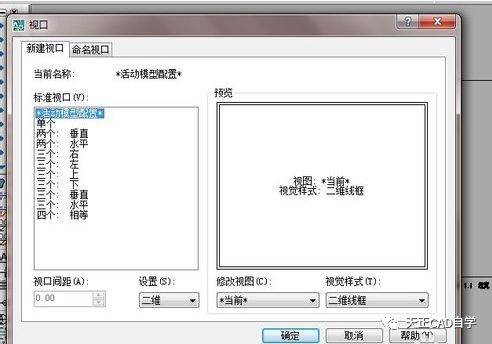

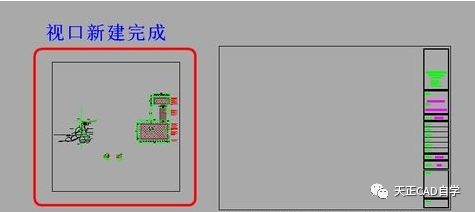

单击【视图】-【视口】-【新建视口】命令，弹出【新建视口】对话框，单击【确定】，然后在桌面的空白处画一个矩形框，一个新的视口就建立了。

第二步：调整视口的比例

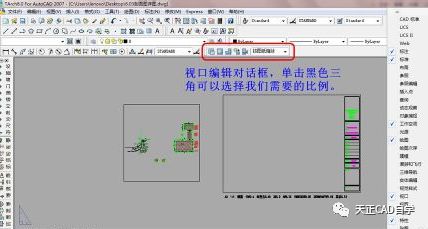

在cad工具栏右上角空白处单击右键--单击ACAD--单击视口前的正方形，就弹出了视口编辑工具栏。

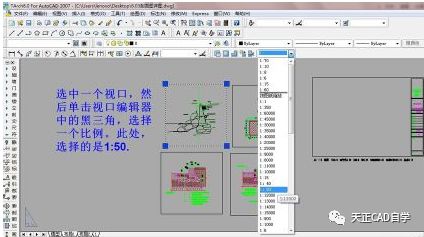

再根据需要依次调整每个视口的比例，这一操作需要多试几次才能找到最佳的比例。根据我们图纸的大小选择合适的比例，一般我们常用的cad出图比例为：
平面图、立面图、剖面图  ：一般 1:100   1:150 甚至1:200 都可以
总平面图 一般 ：1:500  1:750   1:1000 甚至1:2000都可以详图一般 ：1:20   1:50其实比例并没有很严格的限制，只要准确实用，比例尺标注清楚就可以了。

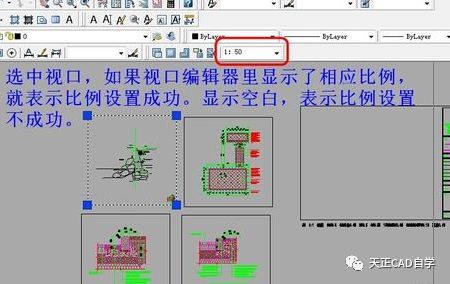

检验视口比例是否设置成功

第三步：排版

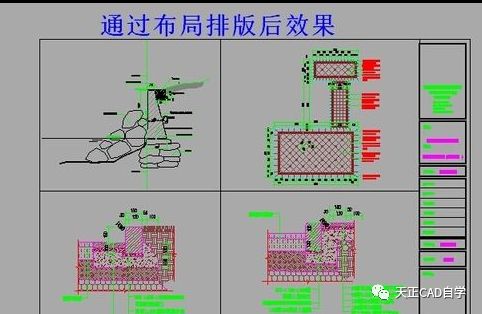

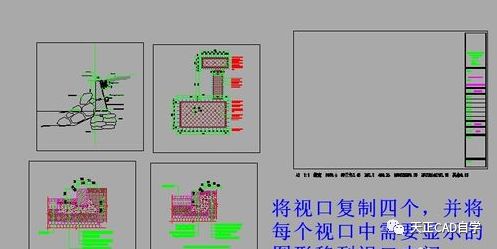

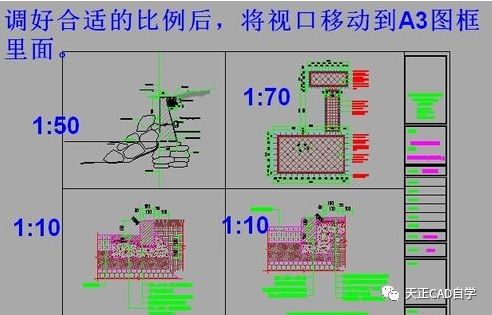

将调整好比例的视口，全部放到A3图框中。排版时可以适当调动每个视口的大小，直到所有视口都在图框中为止，且图形全部都能清楚的显示出来。
