方钢管交汇处的网壳中心节点

问题：

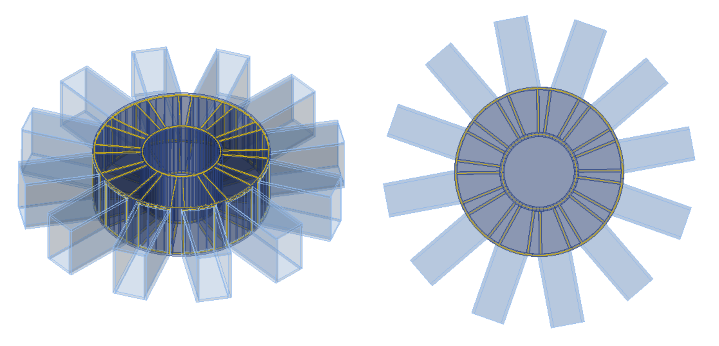

如下所示，12 根方钢管交汇的网壳中心节点由两圈圆形竖板、上下盖板以及内收的加劲板组成。其中，内圈竖板的直径为 700mm，外圈为 1500mm，加劲板沿径向发散布置。请问，如何在 IDEA 中快速创建该节点的几何模型？

解答：

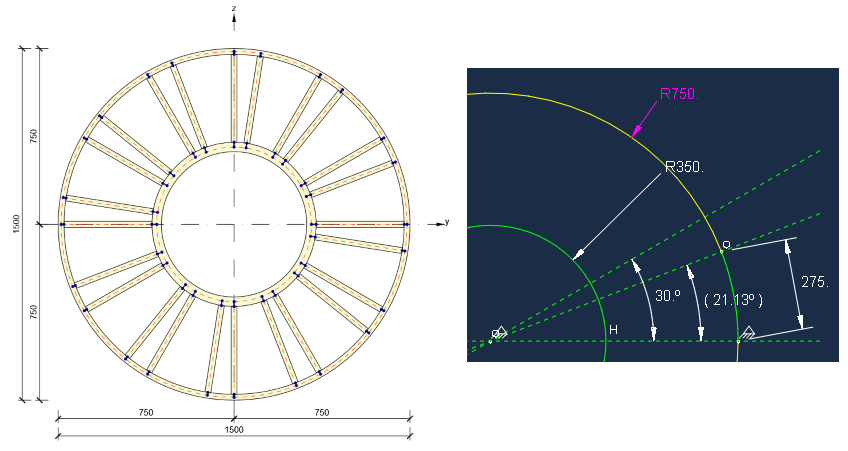

第一，如下所示，根据圆形竖板和径向加劲板定义通用截面，加劲板的偏移距离为 538mm，旋转角度分别为 30 的整数倍和 21.1+30N，以此保证内外圆环与加劲板的精确连接。

第二，以“加强构件”操作添加辅助构件，根据需要旋转 α 角（如 1°），保证焊缝不丢失。

第三，基于以上加强构件依次采用“表面”切割 12 个方钢管。

第四，以通过板件的方式添加上下盖板，基于盖板切割加强构件。
