盾构法施工隧道管片选型原则

发布于:2022-09-13 17:08:13 来自:道路桥梁/隧道工程 [复制转发]

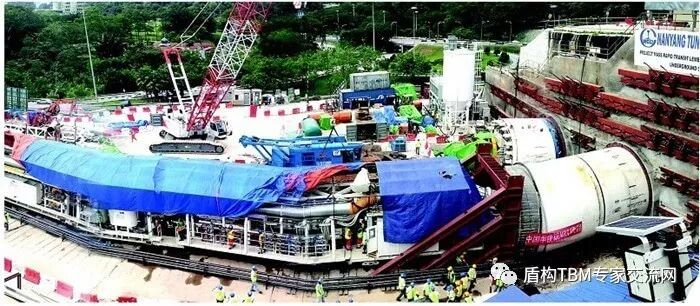

在国内城市隧道工程中,普遍采用盾构机来掘进区间隧道,用预制混凝土管片作为永久衬砌。管片通常由专业厂家提前制作,按其功能又通常分为两种,即标准环和转弯环。顾名思义,标准环是用于直线段,转弯环是用于曲线段。标准环与转弯环配合使用就可以拼装各种线性的隧道。管片选型直接关系到隧道线路、隧道质量等一系列隧道的关键指标,所以管片选型是否正确,将决定盾构工程的成败 。

一、管片选型的原则

管片选型的原则有两个,第一:管片选型要适合隧道设计线路;第二:管片选型要适应盾构机的姿态。这两者相辅相成。

01

管片选型要适合隧道设计线路

在盾构工程开工之前,需要根据设计线路对管片作一个统筹安排,通常把这一步骤叫管片排版。通过管片排版,就基本了解了这段线路需要多少转弯环(包括左转弯、右转弯),多少标准环,曲线段上标准环与转弯环的布置方式。现根据某城市地铁区间的情况简要介绍一下管片排版。

某地铁区间管片技术参数表

管片长度

1500mm

管片内径

5400mm

管片厚度

300mm

盾尾内径

管片外径

6000mm

转弯环截面

等腰梯形

转弯环楔形量

38mm

盾尾间隙

盾尾内径减管片内径

此区间,分布三组圆曲线,半径分别为450米、800米、竖曲线3000米。依照曲线的圆心角与转弯环产生的偏转角的关系,可以计算出区间线路曲线段的转弯环与标准环的布置方式。


转弯环偏转角计算公式:

θ=2γ=2arctgδ/D

式中:

θ―――转弯环的偏转角

δ―――转弯环的最大楔形量的一半

D―――管片直径

将数据代入得出θ=0.3629

根据圆心角的计算公式:

α=180L/πR

式中: L:一段线路中心线的长度

             R:曲线半径


以800m圆曲线段为例计算,θ=α,得出L=5.067m,即每隔5.067m要用一环转弯环。该区间的管片长度为1.5m,即在800m圆曲线段上,标准环与转弯环的拼装关系为2环标准环+1环转弯环。以此类推,可以算出R为450m、1500m的拼装关系,结合线路就可以将管片大致排列出来。



02

管片选型要适应盾构机姿态

管片是在盾尾内拼装,所以不可避免地受到盾构机姿态的制约。管片平面应尽量垂直于盾构机轴线,也就是盾构机的推进油缸能垂直地作用在管片上,使管片受力均匀,掘进时不会产生管片破损。同时也兼顾管片与盾尾之间地间隙,避免盾构机与管片发生碰撞而损坏管片。在实际掘进过程中,盾构机因地质不均、推力不均等原因,有可能出现偏离隧道设计线路的情况,尤其要注意不利状况下的管片选型,避免发生重大事故。

二、管片选型

01

管片的拼装点位

转弯环在实际拼装过程中,可以根据不同的拼装点位来控制不同方向上的偏移量。这里所说的拼装点位是管片拼装时K块所在的位置。某城市地铁区间的管片拼装点位为在圆周上均匀分布的10个点,即管片拼装的10个点位,相邻点位的旋转角度为36o。由于是错缝拼装,所以相邻两块管片的点位不能相差2的整数倍。一般情况下,本着有利于隧道防水的要求,只使用上部5个点位。根据工程实际情况,选择拼装不同点位的转弯环,就可以得到不同方向的楔形量(如左、右、上、下等)。下面是该区间的管片左转弯环不同点位的楔形量计算表:

左转弯环楔形量计算表1

点位

10点

1点

2点

9点

8点

方向

右楔形量

38mm

34.4mm

24.8mm

34.4mm

24.8mm

上楔形量

19mm

7.83mm

0.93mm

30.2mm

37.1mm

下楔形量

19mm

30.2mm

37.1mm

7.83mm

0.93mm

右转弯环的情况与左转弯相反,这里就不再列举。通过管片不同点位的拼装,就可以实现隧道的调向。

02

根据盾尾间隙进行管片选型

通常将盾尾与管片之间的间隙叫盾尾间隙。如果盾尾间隙过小,盾壳上的力直接作用在管片上,则盾构机在掘进过程中盾尾将会与管片发生摩擦、碰撞。轻则增加盾构机向前掘进的阻力,降低掘进速度;重则造成管片错台,盾构一边间隙过小,另一边相应变大,这时盾尾尾刷密封效果降低,在注浆压力作用下,水泥浆很容易渗漏出来,破环盾尾的密封效果。

盾尾间隙是管片选型的一个重要依据。如某项目盾构机盾尾间隙为45mm,每次安装管片之前,对管片的上、下、左、右四个位置进行测量。如发现有一方向上的盾尾间隙接近25mm时,就要用转弯环对盾尾间隙进行调节(在盾构掘进过程中,应及时跟踪盾尾间隙,发现盾尾间隙有变小趋势,最好能通过千斤顶推力来调整间隙)。调整的基本原则是,哪边的盾尾间隙过小,就选择拼装反方向的转弯环。下面是在不同点位拼装一环左转弯环的盾尾间隙调整表:

左转弯环盾尾间隙调整量表2

点位

15点

14点

16点

13点

1点

12点

2点

盾尾间隙测量结果

右方较小

右、上方较小

右、下方较小

右、上方较小

右、下方较小

右、上方较小

右、下方较小

向左调整量

-7.2mm

-6.7mm

-6.7mm

-5.1mm

-5.1mm

-2.8mm

-2.8mm

向右调整量

7.2 mm

6.7 mm

6.7 mm

5.1 mm

5.1 mm

2.8 mm

2.8 mm

向上调整量

0

2.8 mm

2.8 mm

5.1 mm

-5.1mm

6.7 mm

-6.7mm

向下调整量

0

-2.8mm

2.8 mm

-5.1mm

5.1 mm

-6.7mm

6.7 mm

右转弯环盾尾间隙的调整量与上表相反。由上表可以看出,拼装一环左转弯环之后,左边盾尾间隙将减小,右边盾尾间隙将增大,同时通过拼装不同的点位,还可以调节上、下方向的盾尾间隙。如此时盾构机在进行直线段的掘进,则必须注意在拼装完一环左转弯环后,选择适当的时机,再拼装一环右转弯环将之调整回来,否则左边盾尾间隙将越来越小,直至盾尾与管片发生碰撞。如盾构机处于曲线段,则应根据线路的特点进行综合考虑。

03

根据油缸行程差进行管片选型

盾构机是依靠推进油缸顶作用在管片上所产生的反力向前掘进的,我们把推进油缸按上、下、左、右四个方向分成四组。而在每一个掘进循环,这四组油缸的行程差值反应了盾构机与管片平面之间的空间关系,可以看出下一掘进循环盾尾间隙的变化趋势。当管片平面不垂直于盾构机轴线时,各组推进油缸的行程就会有差异,当这个差值过大时,推进油缸的推力就会在管片环的径向产生较大的分力,从而影响已拼装好的隧道管片以及掘进姿态。如果继续拼装标准环,盾尾间隙将会进一步减小。通常我们以各组油缸行程的差值的大小来判断是否应该拼装转弯环,在两个相反的方向上行程差值超过40mm时,就应该拼装转弯环进行纠偏。

04

盾构间隙与油缸行程之间的关系

在进行管片选型的时候,既要考虑盾尾间隙,又要考虑油缸行程的差值。而油缸行程的差值更能反映盾构机与管片平面的空间关系,通常情况下应把油缸行程的差值作为管片选型的主要依据,只有在盾尾间隙接近于警戒值(25mm)时,才根据盾尾间隙进行管片选型。
