读懂建筑电气施工图——常见符号的识别

发布于：2022-09-06 14:45:06 来自：电气工程/电气工程原创版块 [复制转发]

知识点：建筑电气符号

建筑电气施工图中有许多的字母符号，一会BV BVV，一会TC SC，还有很多奇奇怪怪的组合，它们都分别有什么含义呢？今天小编就和大家一起学习一下建筑电气施工图中的的一些基础知识。

一.常用电线

1.裸导线：一般为架空线路的主体，输送电能。

① 裸单线：TY 铜质圆单线，LY 铝质圆单线

② 裸绞线：TJ 铜绞线，LJ 铝绞线，LGJ 钢芯铝绞线

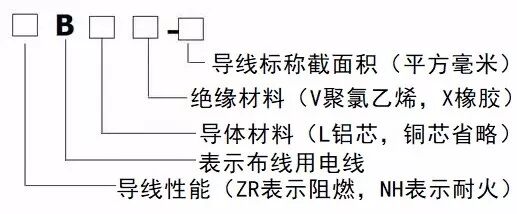

2.绝缘电线，一般命名规则如下图所示：

BV：铜芯塑料绝缘线， BX：铜芯橡胶绝缘线，BLV：铝芯塑料绝缘线

BVV：铜芯塑料绝缘护套线， BLVV：铝芯塑料绝缘护套线

二.电缆

电缆由线芯、绝缘层、保护层组成，在电路中起着输送和分配电能的作用。

1.聚氯乙烯绝缘聚氯乙烯护套电力电缆：VV VLV

例：VV22-4×120+1×50表示4根截面为120平方和1根截面为50平方的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。

2.交联聚乙烯绝缘聚氯乙烯护套电力电缆：YJV YJLV

例：YJV22-4×120表示4根截面为120平方的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。

3.控制电缆：KVV KVLV

4.通信电缆：用于传输信号和数据

① 电话电缆：HYY HYV

② 同轴射频电缆：STV-75-4

三.母线

软母线：用于35kV以上的高压配电装置中，硬母线：用于高低压配电所。TMY：硬铜母线，LMY：硬铝母线。

四.线路敷设代号

TC：用电线管敷设， SC：用焊接钢管敷设，SR：用金属线槽敷设，CT：用桥架敷设，PC：用硬塑料管敷设，PEC：用半硬塑料管敷设。

五.线路敷设部位代号

WE：沿墙明敷， WC：沿墙暗敷，CE：沿顶棚明敷，CC：沿顶棚暗敷，BE：沿屋架明敷，BC：沿梁暗敷，CLE：沿柱明敷，CLC：沿柱暗敷，FC：沿地板暗敷，SCC：在吊顶内敷设

六.线路在平面图上的表示

a－b (c × d) e - f

a :线路编号，b：导线型号，c ：导线根数，d ：导线截面，e ：线路敷设方式，f ：线路敷设部位。例：N1 BV-3×4 SC20 –FC表示：N1回路，3根4平方的铜芯聚氯乙烯塑料绝缘线，穿DN20的焊接钢管沿地板敷设。

七.灯具在平面图上的表示

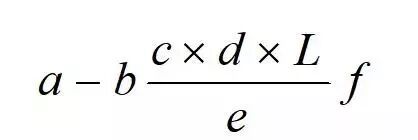

a :灯具数量，b：灯具型号，c ：灯泡数量，d ：灯泡容量，e ：灯具安装高度，f ：灯具安装方式(X吸顶，B壁安，G吊杆式，L吊链式，R：嵌入式)。

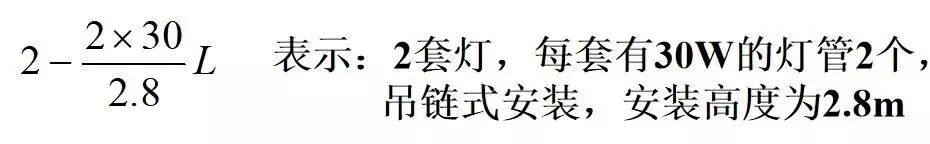

例：
