知识点：电压继电器

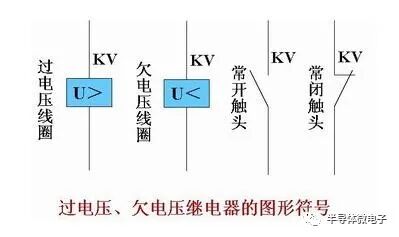

一、什么叫过电压继电器?什么叫低电压继电器?

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

低压继电器是一种根据特定输入信号而动作的自动控制电器，其种类很多，有中间继电器、热继电器、时间继电器等类型。

二、扩展资料：

作为控制元件，概括起来，继电器有如下几种作用：

1、扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2、放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3、综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4、自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行

　

三、电压继电器实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

四、电压继电器结构和原理　　

1、电磁式电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。　

2、继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。　　

3、继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

五、继电器的使用方法　　

1、对于过电流(压)继电器，电流(压)升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。
2、当电流(压)降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。

六、调试方法　　

1.继电器在使用前应检查有无在运输中产生的损坏，即将继电器整定在第一整定点上，用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置，直到止挡。　
2. 继电器重新调整时，必须保证：
　　a. 可动系统的轴向活动量在0.15～0.25mm之间；
　　b. 动片和磁极间的气隙应均匀，在任何动作情况下，动片和磁极不应相碰；　　c. 在动作过程中，可动系统不得停滞在中间位置；
　　d. 当指针由第一刻度旋向最大刻度时，游丝各圈不得相碰；
　　e. 当触点在打开位置时，动静触点间总气隙不小于1.5mm；
　　f. 静触点片和限制片间的间隙为0.1mm～0.3mm。
3. 继电器最小整定值的调整，主要是改变游丝的反作用力的大小，最大整定值的调整主要是改变动片和磁极间的气隙等。
