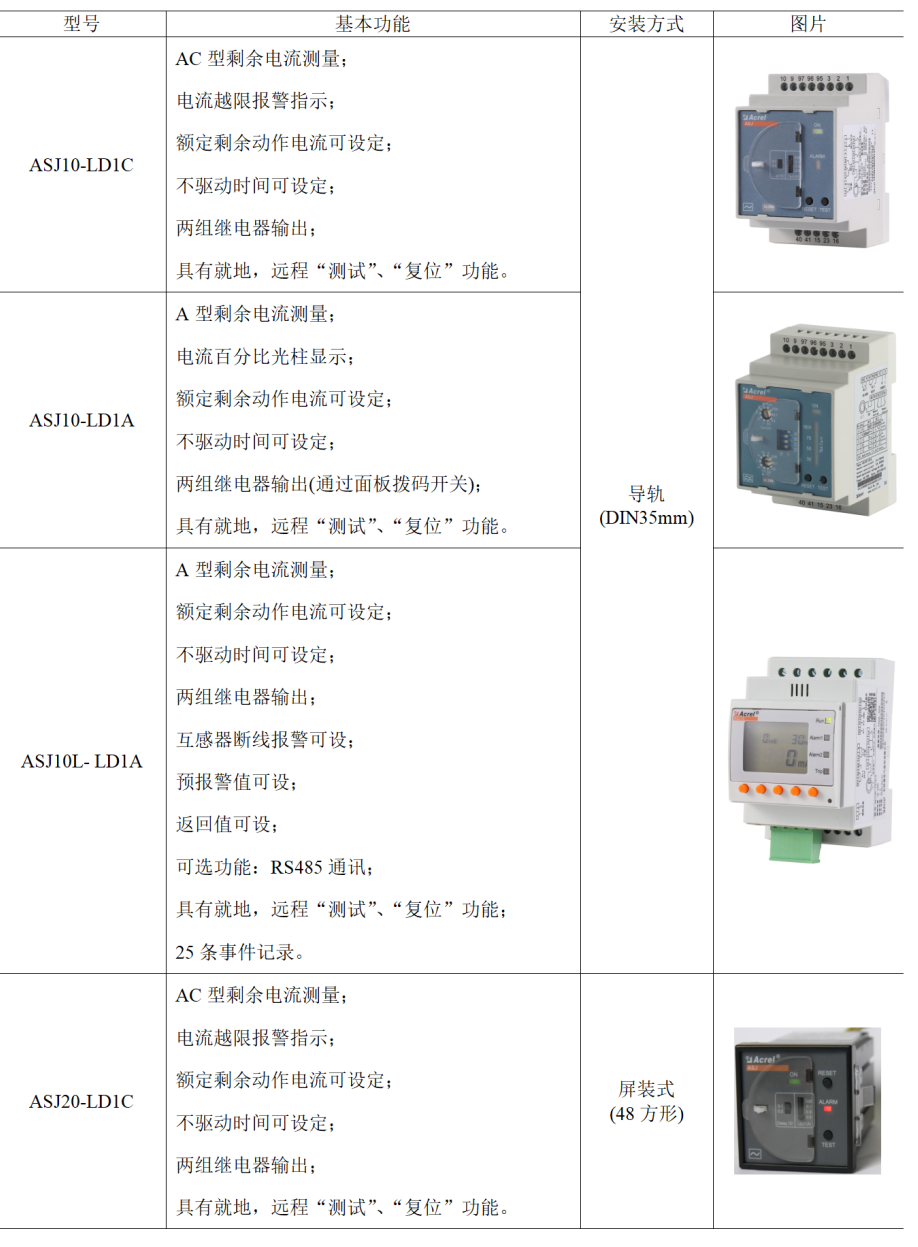

ASJ系列剩余电流动作继电器

ASJ系列剩余电流动作继电器可与低压断路器或低压接触器等组成组合式剩余电流保护装置，主要适用于交流50Hz，额定电压400V及以下的TT和TN系统配电线路，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备损坏和电气火灾事故，也可用来对人身触电危险提供间接接触保护。产品符合GB/T 22387—2016《剩余电流动作继电器》的要求。

ASJ系列剩余电流继电器特别适用于学校、商厦、工厂车间、集贸市场、工矿企业、重点消防单位、智能大厦与小区，地铁、石油化工、电信及国防等部门用电的安全保护。

GB/T 22387-2016 《剩余电流动作继电器》

GB/T 13955-2017《剩余电流动作保护装置安装和运行》

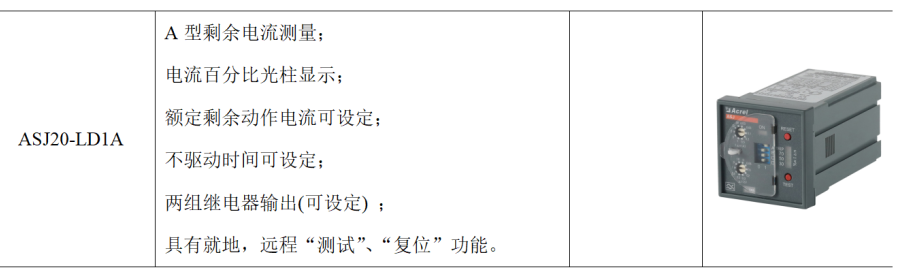

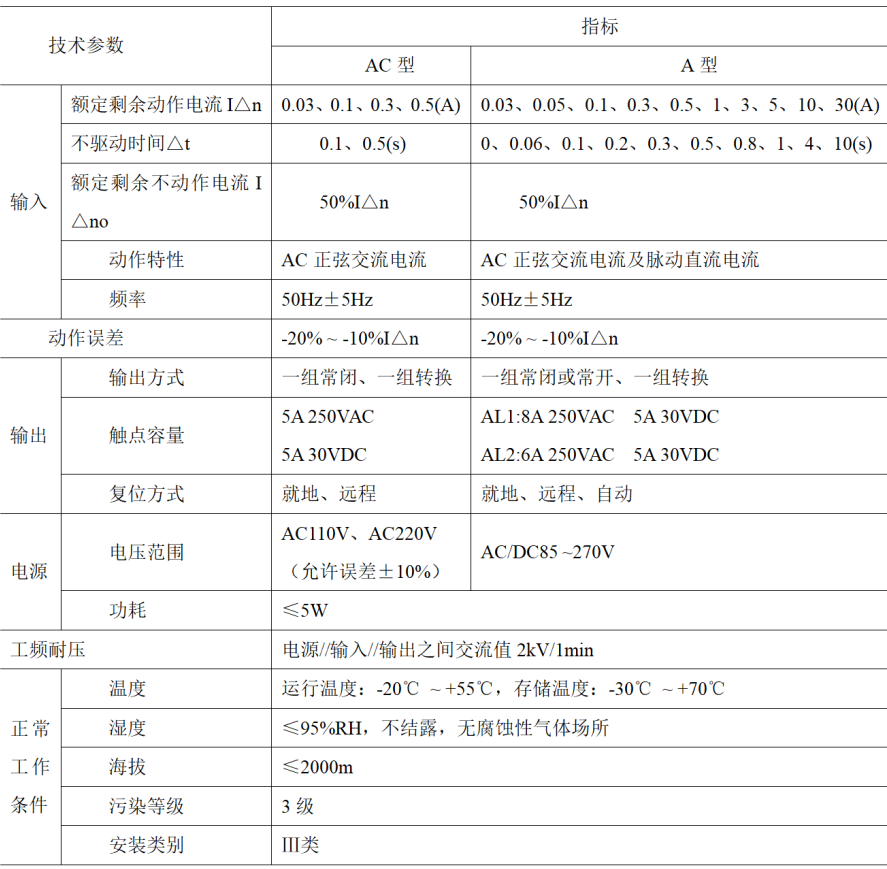

注：①ASJ10L-LD1A额定剩余动作电流IΔn为10mA-30A连续可调；

②ASJ10L-LD1A不驱动时间Δn为0-10S连续可调。

ASJ系列剩余电流继电器外型及安装尺寸如下图所示（单位：mm）。

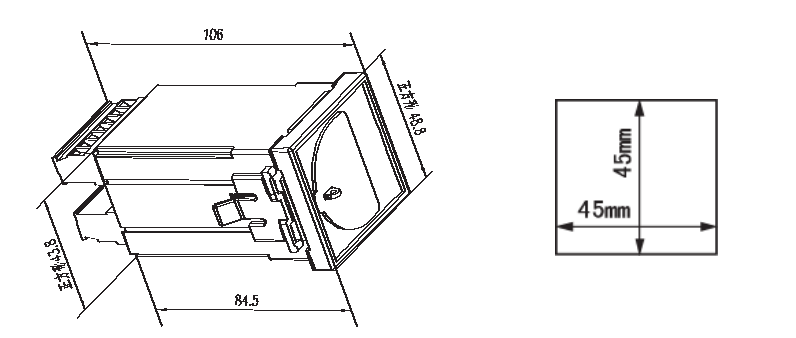

ASJ20系列外形及开孔尺寸

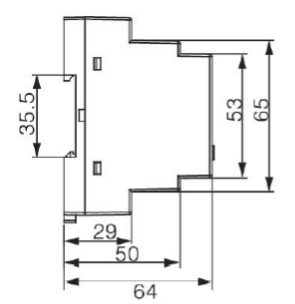

ASJ10系列外形及安装尺寸

典型应用

接线示意图

应用说明

1）该装置主要应用于系统保护，作为直接电击、间接电击、电器火灾以及分级保护的防护。在直接电击防护中只作为补充防护，此时额定剩余动作电流不超过30mA。

2）下列设备和场所必须安装保护装置：移动式电器设备及手持式电动工具，生产用的电器设备，施工工地的电气机械设备，安装在户外的电器装置等。

3）额定剩余动作电流应充分考虑系统正常泄漏电流值。一般不小于正常实测泄漏电流最大值的2-4倍：分支线4倍；支线2.5倍；干线2倍。根据经验公式：

单相回路：I△n≥In/2000（照明）

三相回路：I△n≥In/1000（动力或动力照明混合）式中In为线路最大供电电流。

4）为了保证分级保护动作的选择性，上下级间的电流和时间配合应符合下列规定：

I△n1（上级）≥I△n2（下级）

tF（上级ASJ返回时间）＞tFa（下级ASJ分断时间），时间差不小于0.2s。

一般分支线和末端：30～100mA、≤0.1s；支线：300～500mA、0.2～0.8s；

干线：500~1000mA、≤2s 。

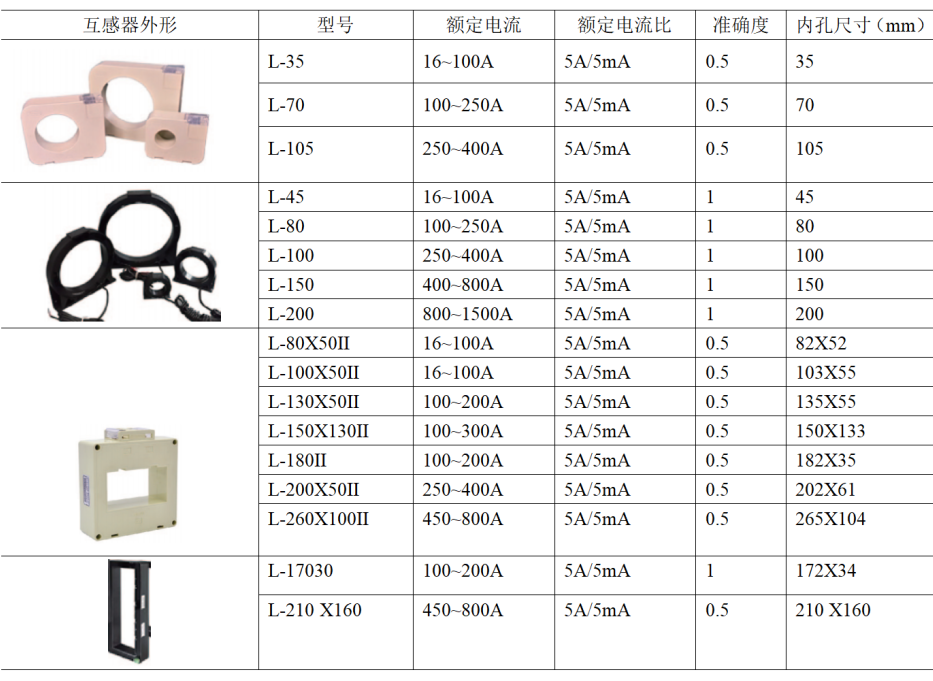

互感器选用说明
