什么是时间继电器

知识点：时间继电器

时间继电器的分类、工作原理和动作过程

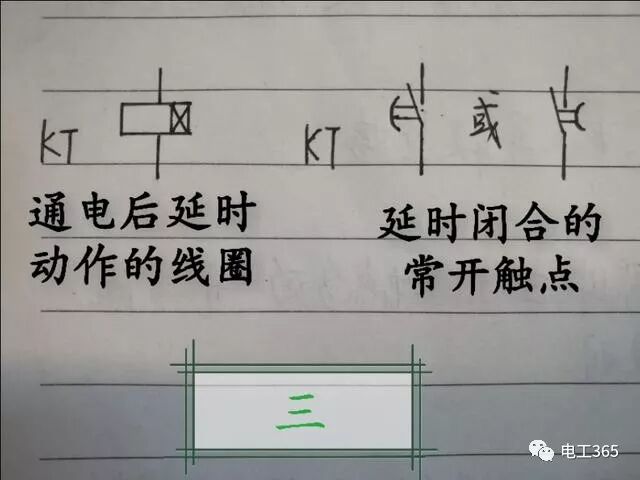

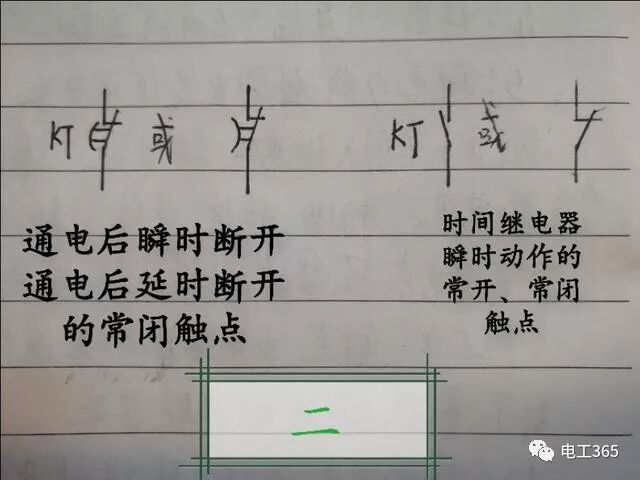

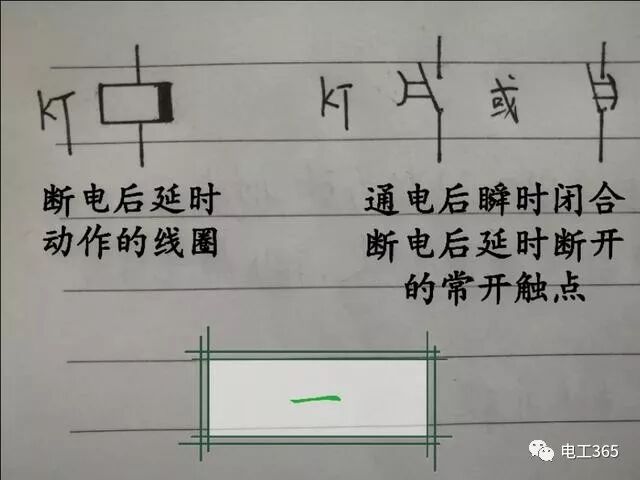

时间继电器是控制电路中的常用电器之一。它的种类很多，在交流电路中使用较多的有空气阻尼式时间继电器、电子式时间继电器。时间继电器在电路中的图形和文字符号如下图所示：（一到四图）

空气阻尼式时间继电器有通电延时型和断电延时型两种。空气阻尼式时间继电器（空气延时头）又称气囊式时间继电器，它是利用空气通过小孔时产生阻尼的原理获得延时的。它由电磁系统、延时机构和触点3部分构成。电磁机构为直动式双E型铁心，触电系统借用LX5型微动开关，延时机构采用气囊式阻尼器。电磁机构可以是直流的或是交流的，它既可以做成通电延时型，也可以做成断电延时型。进气孔大，活塞移动速度快，延时短；进气孔小，活塞移动速度慢，延时长。

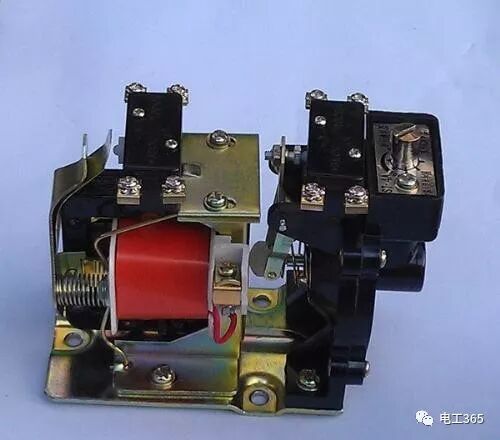

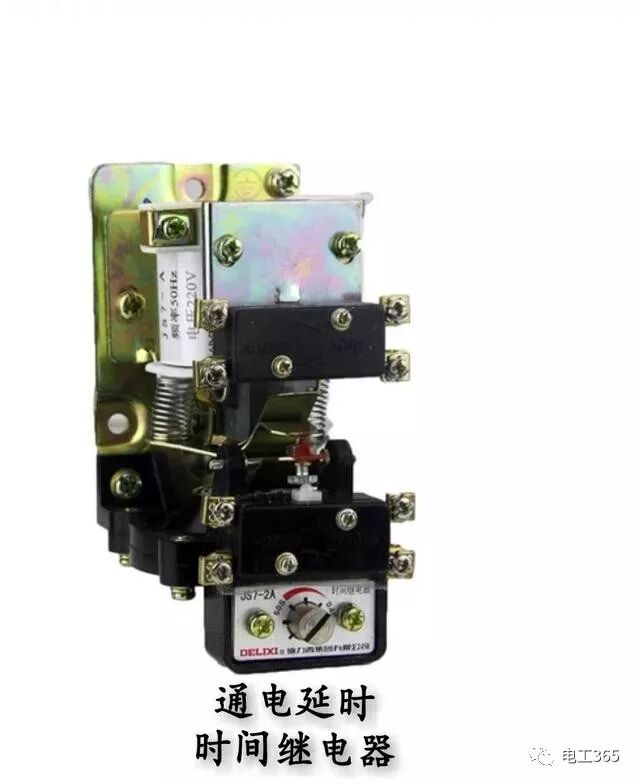

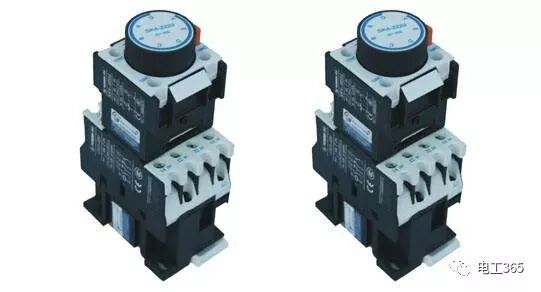

其中通电延时型时间继电器动作过程是：线圈不通电时，线圈的衔铁释放压住动作杠杆，延时和瞬时触点不动作；当线圈得电吸合后，衔铁被吸合，衔铁上的压板首先将瞬时触点按下，触点动作发出瞬时信号。这是因为衔铁吸合动作杠杆不受压力，在助力弹簧作用下慢慢动作（也就是延时），动作到达最大位置杠杆上的压板按动延时触点，触点动作发出延时信号，直至线圈无电释放，动作结束。其实物图片如下图：

而断电延时型时间继电器其特点是线圈是倒装的，所以其动作过程是：线圈得电吸合时瞬时触点受衔铁上的压板动作，触点动作发出瞬时动作信号，同时衔铁的尾部下压动作杠杆，延时触点复位；当线圈失电时，衔铁复位，动作杠杆不在受到压力而在助力弹簧的作用下开始动作（也就是延时），动作到达最大位置时，杠杆上的压板按动延时触点，触点动作发出延时信号。

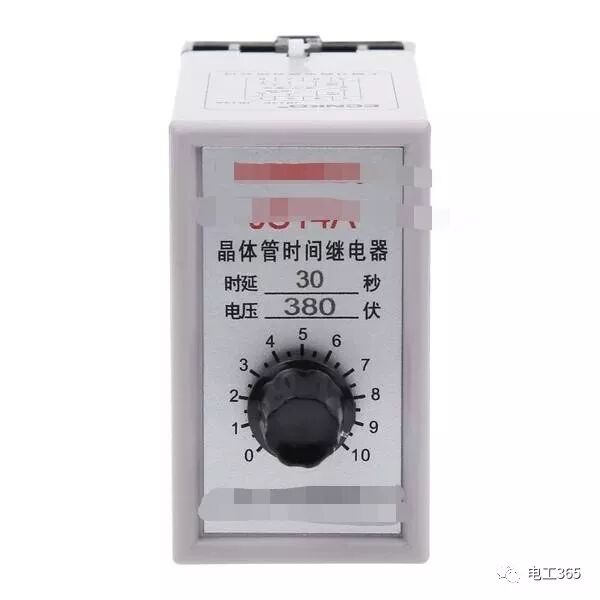

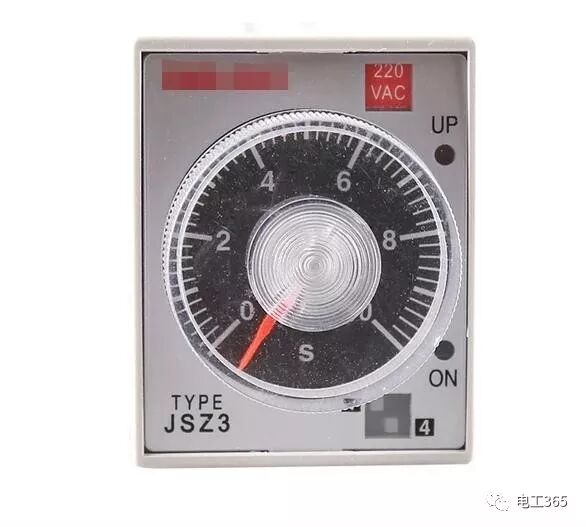

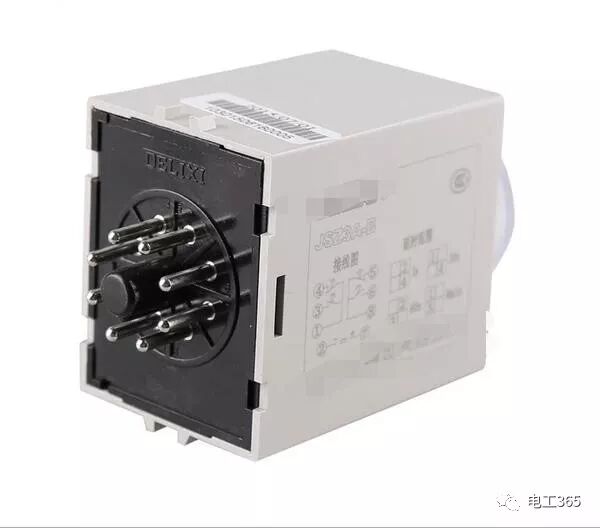

晶体管时间继电器它是通过电子电路控制电容器充、放电的原理制成的。它的特点是体积小，延时范围可达到0.1-60s、1-60min。它具有体积小、重量轻、准确度高、寿命长等优点。实物图片如下图：

时间继电器种类繁多，但是其工作原理大致相同，只要大家理解了其工作原理和动作过程，就可以举一反三，学会使用了。

因为篇幅有限，时间继电器如何选用、注意事项和实物接线我会在下一篇文章中详细介绍，谢谢理解与支持。

时间继电器在电气自动化、电气工程技术中的应用非常广泛。在上篇文章《电工基础知识之时间继电器》中，我们已经详细介绍了时间继电器的分类、原理和动作过程，今天我们就讲解一下时间继电器的选用原则、实物接线和注意事项。

时间继电器的选用原则

在选用时间继电器时，一般可遵循下面的规则：

1、根据受控电路的需要，来决定选择时间继电器是通电延时型还是断电延时型。

2、根据受控电路的电压来选择时间继电器吸引绕组的电压。

3、若对延时要求高，则可选择晶体管式时间继电器或电动式时间继电器；若对延时要求不高，则可选择空气阻尼式时间继电器。

4、根据需要选择延时时间范围内的时间继电器。

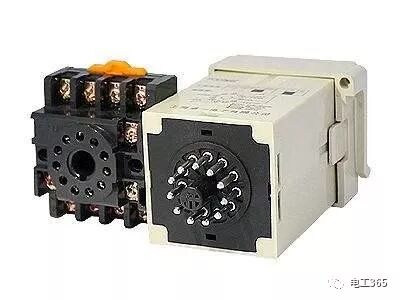

时间继电器的实物接线图

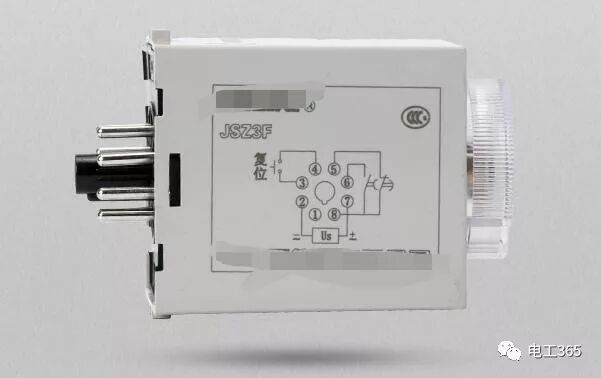

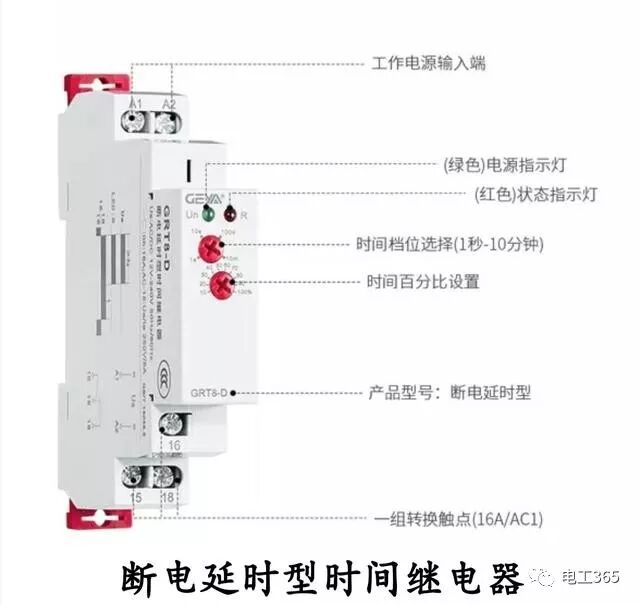

断电延时时间继电器，线圈通电后延时触点先动作，线圈断电以后再开始延时复位。上图的8-5 为延时常闭，8-6 为延时常开。

如设置8S工作过程：2-7 线圈通电后 8-5马上断开、8-6接通（如果线圈一直得电则一直保持）。

2-7 线圈断电后开始计时，8S时间到了以后，所有触点复位8-5 为延时常闭，8-6 为延时常开。

3-4 是复位信号，如果 2-7 线圈断电后不想让它延时时使用，所有触点立即复位。

时间继电器的注意事项

1、控制电源：使用时要检查电源电压和频率与时间继电器的额定电压和频率是否相符。

1.1、应按产品接线图正确接线，特别注意直流电产品，接电源是查看电源正、负极极性。

1.2、断电延时型时间继电器的输入是高阻抗回路。断电后，由于感应电压和泄漏电流等的影响，有时会不动作，这种场合应在时间继电器的电源端子间连接泄漏电阻，使电源断开时，电源端子上的电压小于额定电压的7%。

1.3、时间继电器的电源电压允许在85%～110%额定电源电压范围之内波动。

1.4、在高温下连续通电使用时，应注意此时允许电源电压波动范围为90%～110%，并且在高温下长时间处于动作状态，会因内部发热而加快电子元件老化。因此，可通过改变控制线路来避免长时间处于动作状态。

2、控制信号输入

2.1、使用无触点元件控制时间继电器时，其输出部分应尽可能使用光电耦合器隔离。

2.2、控制信号输出装置的电源和输出回路端尽量采用隔离变压器，并且输出回路不要接地。时间继电器的电源也最好使用隔离变压器。

2.3、控制信号输入导线应尽可能的短，并且使用屏蔽或专用金属配线管，尽可能的远离动力线和高压线，以免形成干扰，造成误动作。

3、休止时间

时间继电器在重复延时时，两次间的休止时间应大于规定的复位时间，如果小于复位时间则有可能产生延时间偏移瞬动、不动作现象或者死机的情况。

4、断电延时、断开延时的控制

4.1、断电延时型延时在180s以下的时间继电器的最短通电时间应大于或者等于2s；而断开延时型的时间继电器最短控制输入时间应大于50ms。

4.2、触点恢复到初始状态

断电延时继电器在投入控制电路使用前，如果产品触点未复位到初始状态，应先将产品延时时间设定到最小时间，接通产品电源2秒后断开电源，经延时到最小设定时间即可复位到初始状态。
