基本地貌的等高线表示

发布于:2022-08-17 14:52:17 来自:园林景观/园林施工图 [复制转发]


A.山头和洼地的等高线(山头和洼地(又称盆地)的等高线都是一组闭合曲线)



山头内圈等高线高程大于外圈等高线的高程,洼地则相反。

示坡线是垂直于等高线并指示坡度降落方向的短线。

示坡线由高到低往外标注是山头,往内标注的则是洼地。

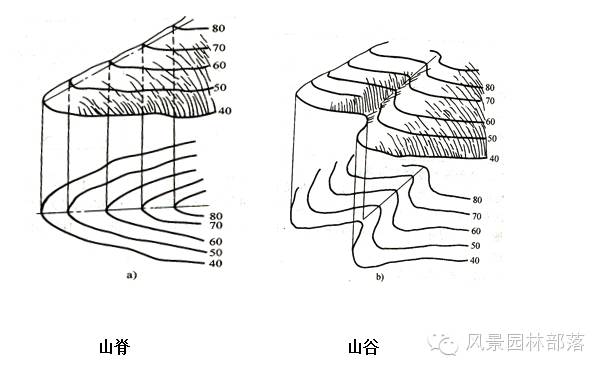

B. 山脊与山谷的等高线




沿着一个方向延伸的高地称为山脊,山脊上最高点的连线称为山脊线或分水线。

山脊的等高线是一组凸向低处的曲线。

在两山脊间沿着一个方向延伸的洼地称为山谷,山谷中最低点的连线称为山谷线。

山谷的等高线是一组凸向高处的曲线。

山脊线、山谷线与等高线正交。

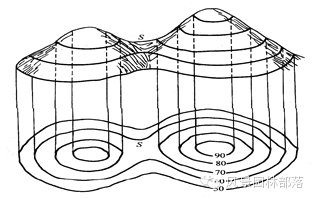

C. 鞍部的等高线



相邻两山头之间呈马鞍形的低凹部分称为鞍部,鞍部是两个山脊和两个山谷会合的地方。

鞍部的等高线由两组相对的山脊和山谷的等高线组成,即在一圈大的闭合曲线内,套有两组小的闭合曲线。

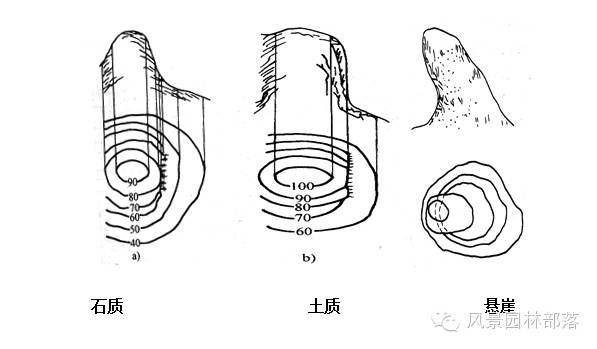

D. 陡崖和悬崖的表示方法



(内容来源于网络,如有侵权请联系删除)

知识点:等高线的表示
