常用的断路器

知识点：断路器

断路器是一种安全保障的电器产品，在发生电路负载的时候，这种断路器可以自动的切断电路，从而达到保护和保障的目的，避免后期埋下的进一步的安全隐患问题，那么断路器的参数，具体应该如何选择？对应的断路器的型号规格方面参考还有哪些呢？今天跟大家说说关于断路器的参数选择方面的分析，断路器的型号有很多，对应的体积不太一样，适合的电路也有很大的区别，大家应该综合了解。

一、断路器型号和规格

（1）按额定电流分：1、2、3、4、5、6、10、16、16、20、25、32、40、50、60、63、100(A）。

（2）按极数分:单极、二极、三极、四极;

（3）按脱扣形式分：C型(5ln~10ln)、D型(10ln~16ln)

每个公司的型号都不尽相同，一般说几极几A的就可以。

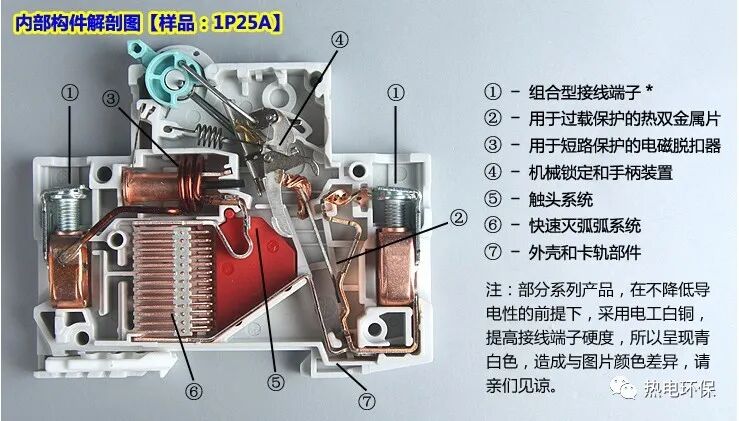

小型断路器常见的比较优秀的有：C65、C120 、EA9、INT125等系列产品。

参数区别如下：

（1）N---分断能力，N为6000A，H为10000A，L为15kA。

（2）C---脱扣曲线，B为电子保护，C为配电保护，D为动力保护。

（3）20A---额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A。

（4）2P---极数，有1、2、3、4极。

二、断路器的参数的选择

（1）一般选用原则

根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型，附件的种类和规格。

具体要求是：

①断路器的额定工作电压≥线路额定电压；

②断路器的额定短路通断能力≥线路计算负载电流；

③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；

④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；

⑤断路器欠压脱扣器额定电压等于线路额定电压；

⑥断路器的分励脱扣器额定电压等于控制电源电压；

⑦电动传动机构的额定工作电压等于控制电源电压；

⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。

（2）采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机 启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。

（3）采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流(1.3Imax＋（n－1）In)。

（4）采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的整定电流等于变压器的额定电流。

(5) 初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。

（2）电动机保护用断路器的选用

电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。后一类情况需考虑操作条件和电寿命。

电动机保护用断路器的选用原则为：长延时电流整定值等于电动机额定电流。瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。

6倍长延时电流整定值的可返回时间大于等于电动机实际启动时间。按启动时负载的轻重，可选用可返回时间为1、3、5、8、15S中的某一档。

（3）导线保护断路器的选用

照明、生活用导线保护断路器，是指在生活建筑中用来保护配电系统的断路器，选用时应考虑：

1） 长延时整定值小于等于线路计算负载电流。

2） 瞬时动作整定值等于（6-20）倍线路计算负载电流。

三、常用的断路器说明

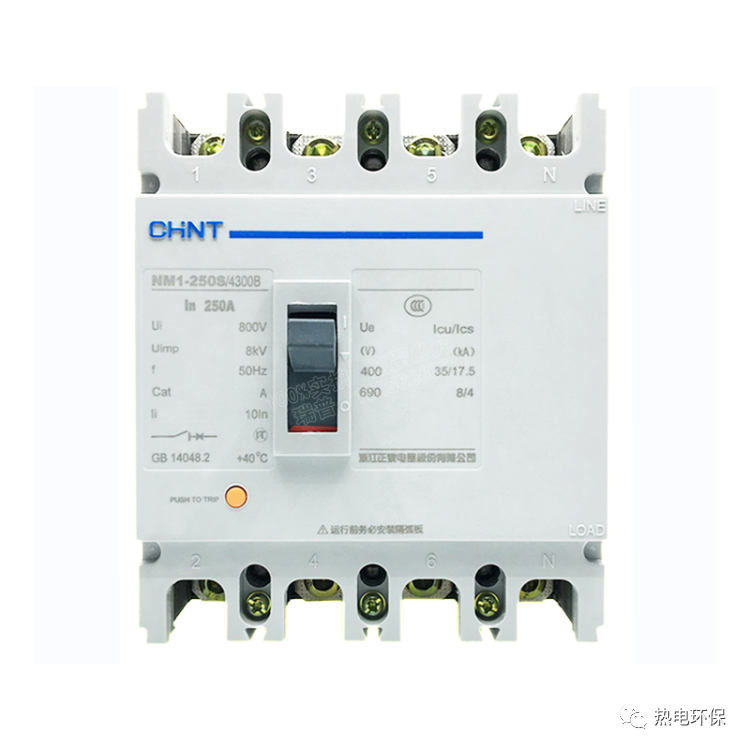

DZ5系列塑料外壳式断路器：适用于交流50hz、380v、额定电流自0.15至50a的电路中。保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。

DZ12系列塑料外壳式断路器：体积小巧，结构新颖、性能优良可靠。主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v，三舷00v及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。

DZ15系列塑料外壳式断路器：适用于交流50hz、额定电压380v、额定电流至63a（100）的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

DZ108（3ve）系列塑料外壳式断路器：适用于交流50－60hz，电压至660v，额定电流0.1至63a的电路中。作为电动机的过载、短路保护之用。并可在ac-3负载下,作为起动和分断电动机全压起动器，也可在配电网络中作线路和电源设备的过载和短路保护之用。

DZ20系列塑料外壳式断路器：适用于交流50hz，额定绝缘电压660v，额定工作电压380v（400v）及以下，其额定电流至1250a。一般作为配电用，额定电流200a和400y型的断路器亦可作为保护电动机用。在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

H系列塑壳式断路器：适用于交流50hz~60hz、额定工作电压至690v、直流250v，额定电流至1200a的配电网络中。用来分配电能和保护线路及民源设备的过载、欠电压和短路，以及在正常条件下作不频繁分断和接通电力线路之用。TO、TG系列断路器适用于额定电流600a及以下，交流50hz、额定工作电压690v及以下，直流230v及以下一般作配电用，定额电流225a及以下的断路器可分别作为线路和不频繁转换和不频繁转换及电动机的不频繁起动之用。

四极断路器：主要用于交流50hz、额定电压400v及以下，额定电流100至630a三相五线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。

配电用断路器：在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压保护。

DZ47系列小型断路器：主要适用于交流50hz/60hz，额定工作电压为240v/415v及以下，额定电流至60a的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载，短路保护，亦适用于线路的不频繁操作及隔离。

SCM1（cm1）系列断路器：适用于交流50hz、60hz、500v及以下的电路中作不频繁转换和电动机不频繁起动之用。断路器具有过载、短路和欠电压保护装置，能保护线路及电源设备不受损坏。本断路可垂直安装、亦可水平安装。

DW15系列万能式空气断路器：适用于交流50hz、额定电流至4000a,额定工作电压至1140v（壳架等级额定电流630a以下）80v（壳架等级额定电流1000a及以上）的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。壳架等级额定电流630a及以下的断路器也能在交流50hz、380v网络中供作电动机的过载、欠电压和短路保护。

DW17（me）系列万能式空气断路器：适用于交流50hz、电压380v、660v或直流440v，电流至4000a的配电网络，用来分配电能和保护线路及电源设备的过载、欠电压、短路等,在正常的条件下，可作为线路的不频繁转换之用，1250a以下的断路器在交流50hz、电压380v的网络中可用作保护电动机的过载和短路。在正常条件下，还可作为电动机的不频繁起动之用。

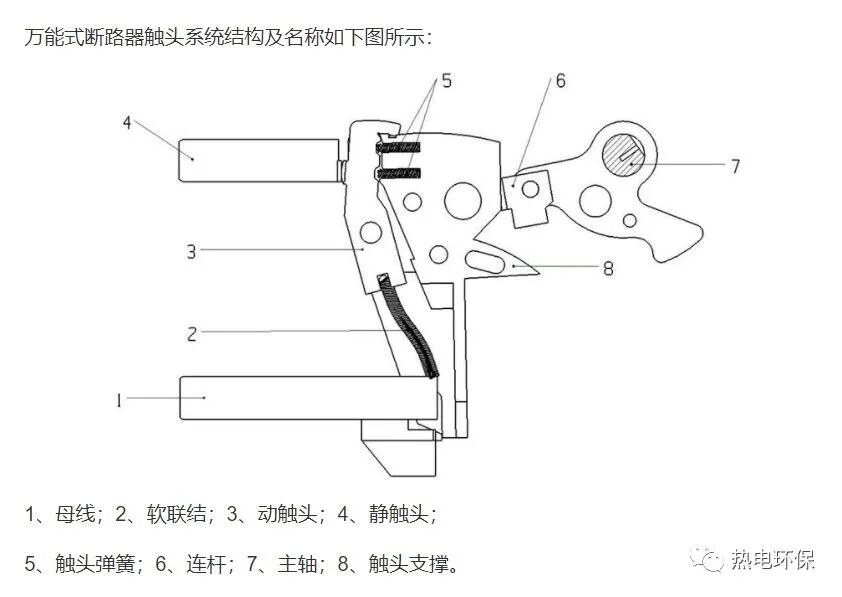

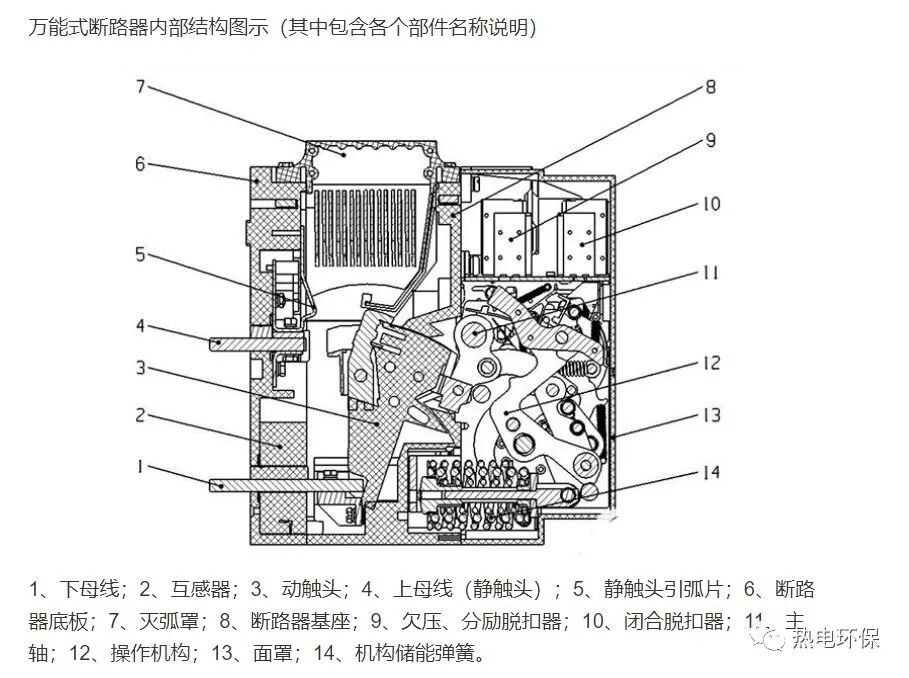

万能式断路器触头系统结构：断路器的每相触头系统基本上都是将其安装到是采用绝缘体构成的小室当中，同时在它的上方位置有灭弧室。而触头则是利用连杆和绝缘体外的主轴进行连接，这样就能够完成万能式断路器的闭合、断开的工作。

为了能够让每相的触头系统可以有效的减少电动斥力，这里还采用了十档、十四档两种触头并联形式，将触头安装到一个触头的支撑上。并且触头的一端位置用软联结和母排相互连接，当万能式断路器在执行闭合动作的时候，这时主轴会带动连杆使得触头支撑绕O点逆时针旋转。在动静两个触点完成接触动作后压缩弹簧会产生足够的触头压力，实现断路器能够可靠的接通。

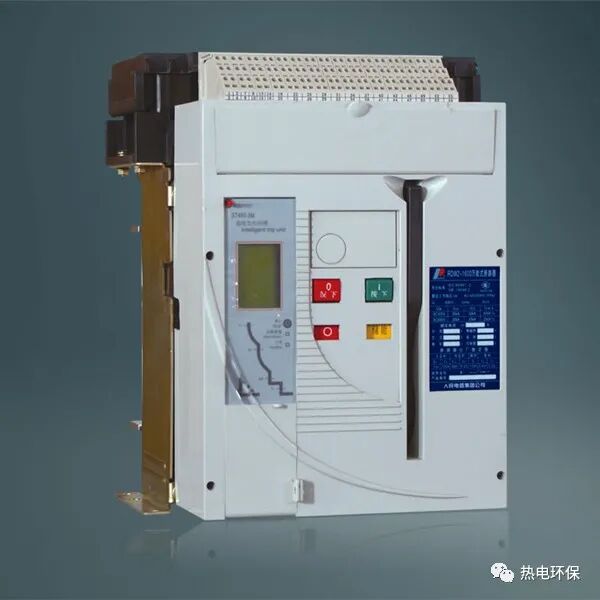

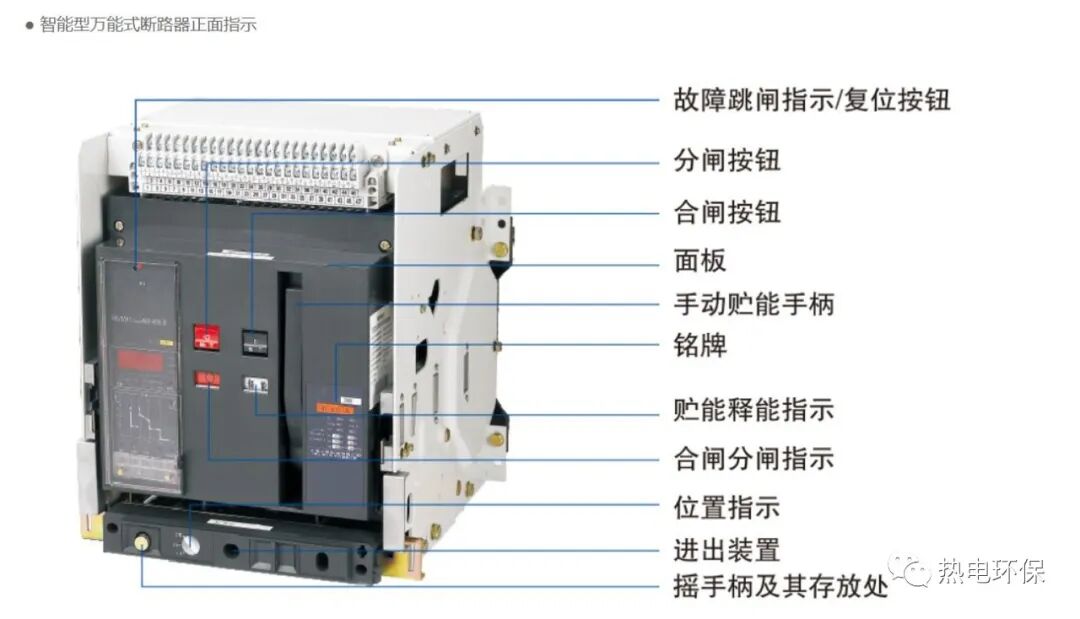

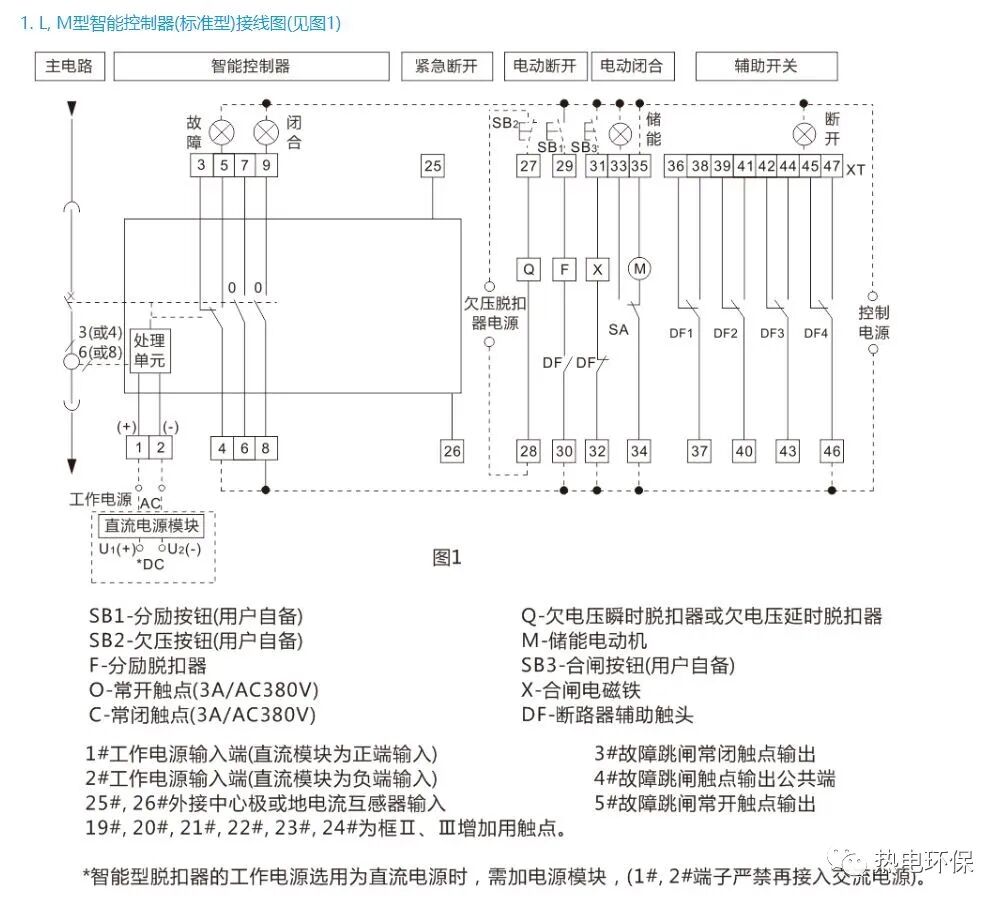

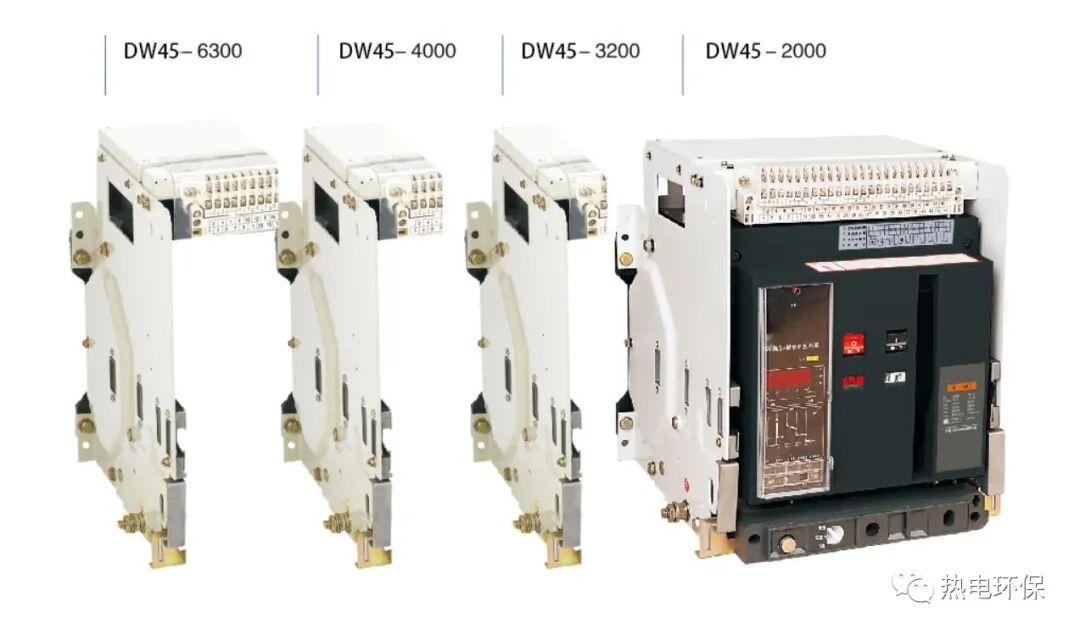

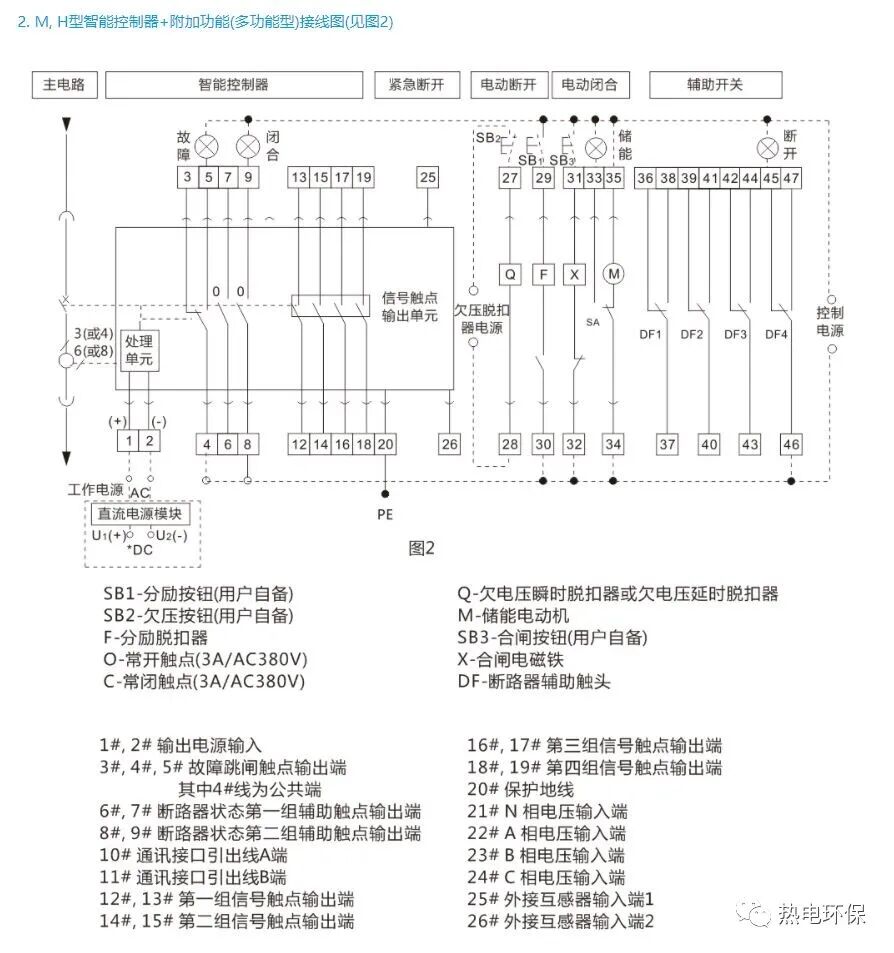

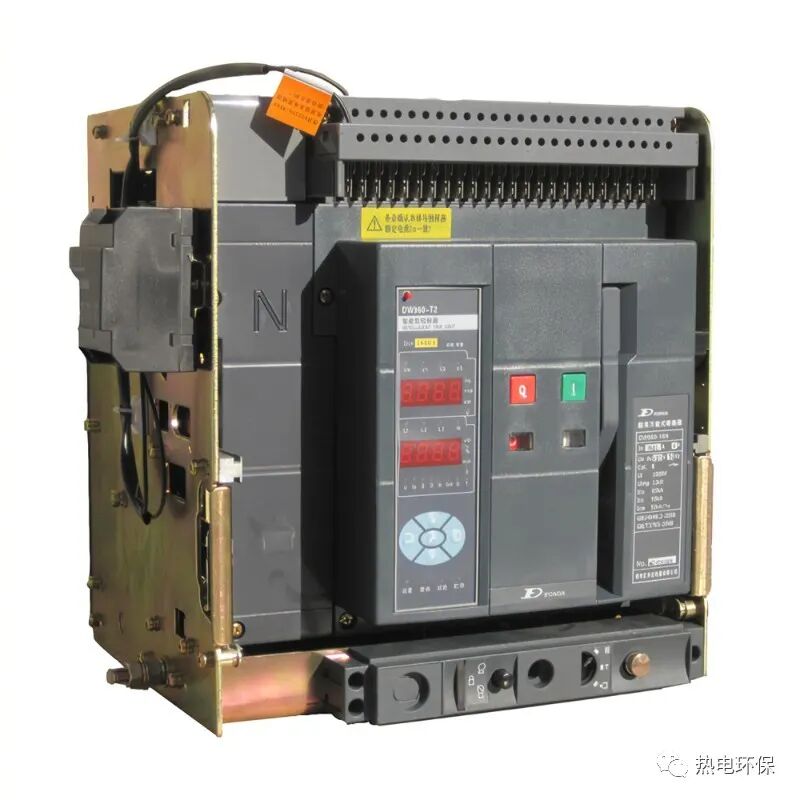

智能型万能式断路器用于控制和保护低压配电网络。一般安装在低压配电柜中作主开关

起总保护作用。

　　交流额定电流630～5000A；

　　短路分断能力80KA～120KA（有效值）；

　　额定工作电压AC690V及以下；

　　具有3极和4极；

　　抽屉式和固定式；

　　可倒进线安装；

　　多种智能控制器，提供不同功能；

　　执行IEC60947-2、GB14048.2标准。

　　周围空气温度为-5oC～＋40oC，且24h的平均值不超过＋35oC（特殊订货的除外）；

　　安装地点的海拔不超过2000mm；安装地点的空气相对湿度在最高温度为＋40oC时不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过＋25oC，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝霜；污染等级为3级。

　　断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为IV，其余辅助电路、控制电路安装类别为III；

　　断路器应按本说明书安装要求安装。断路器的垂直倾斜度不超过5°；断路器安装在柜体小室内，且加装门框，防护等级达IP40；加装门框及密封透明罩，防护等级达IP54.

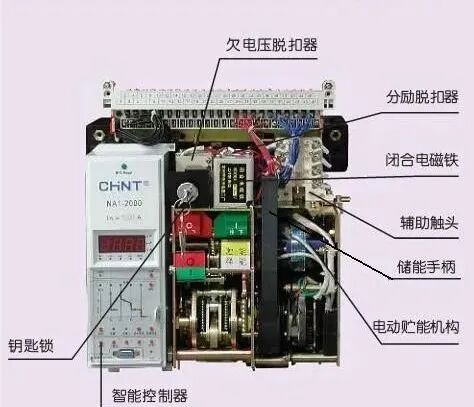

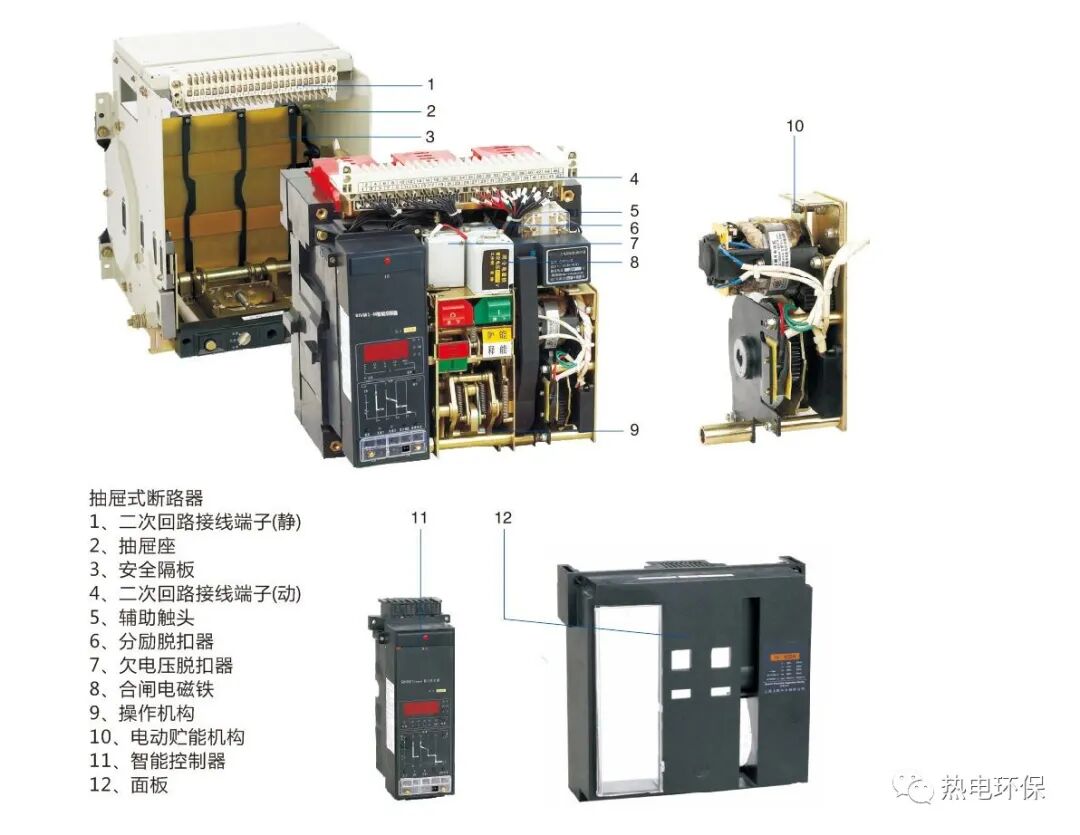

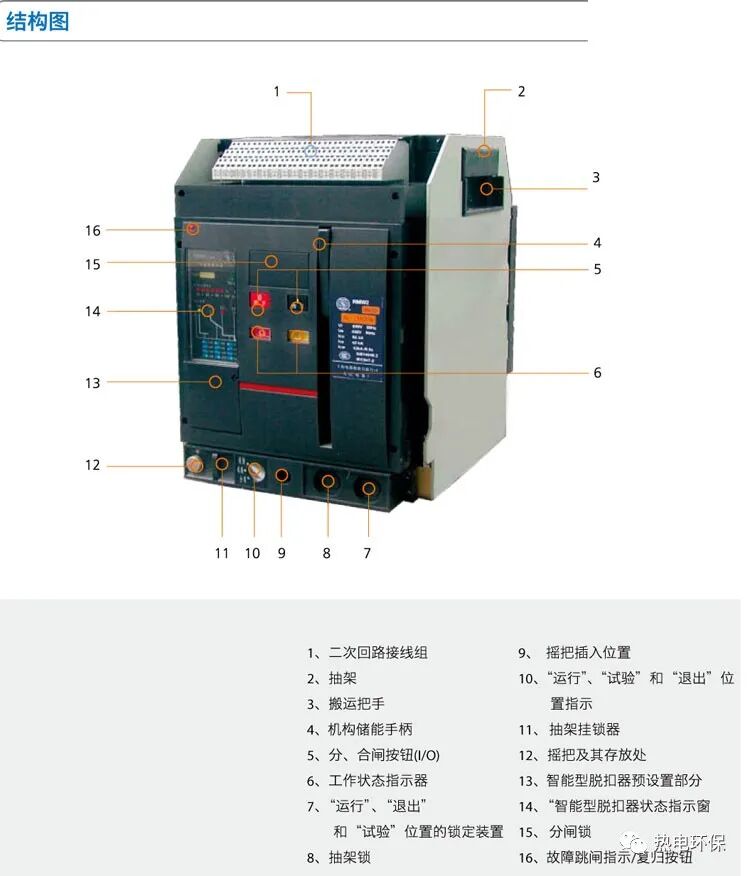

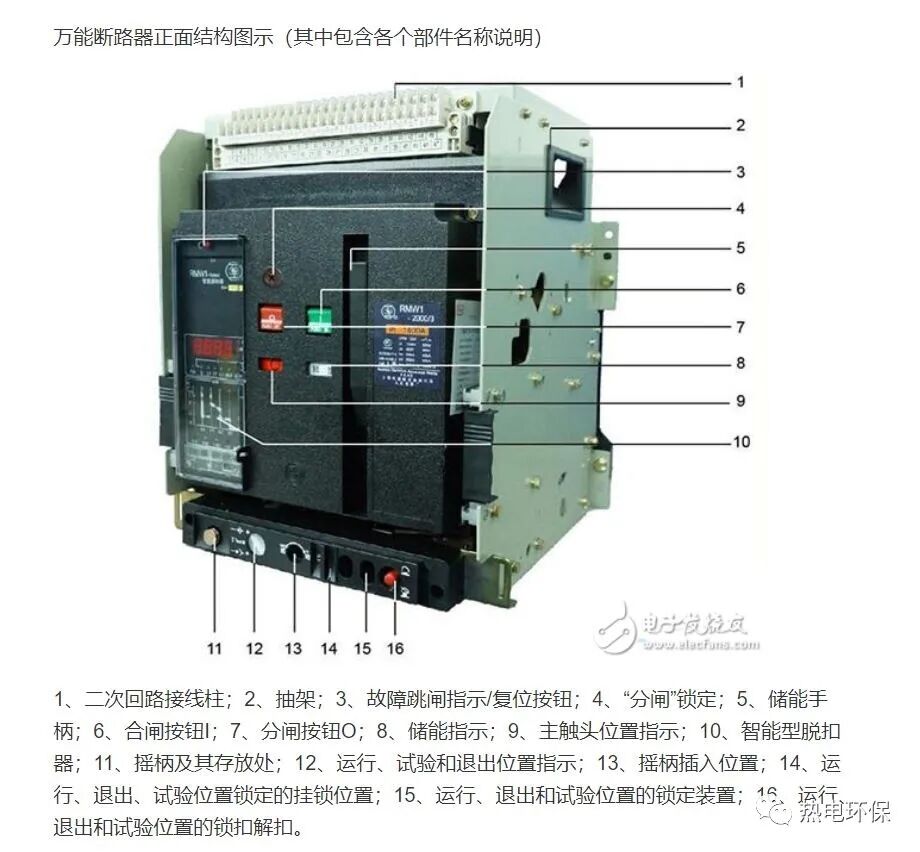

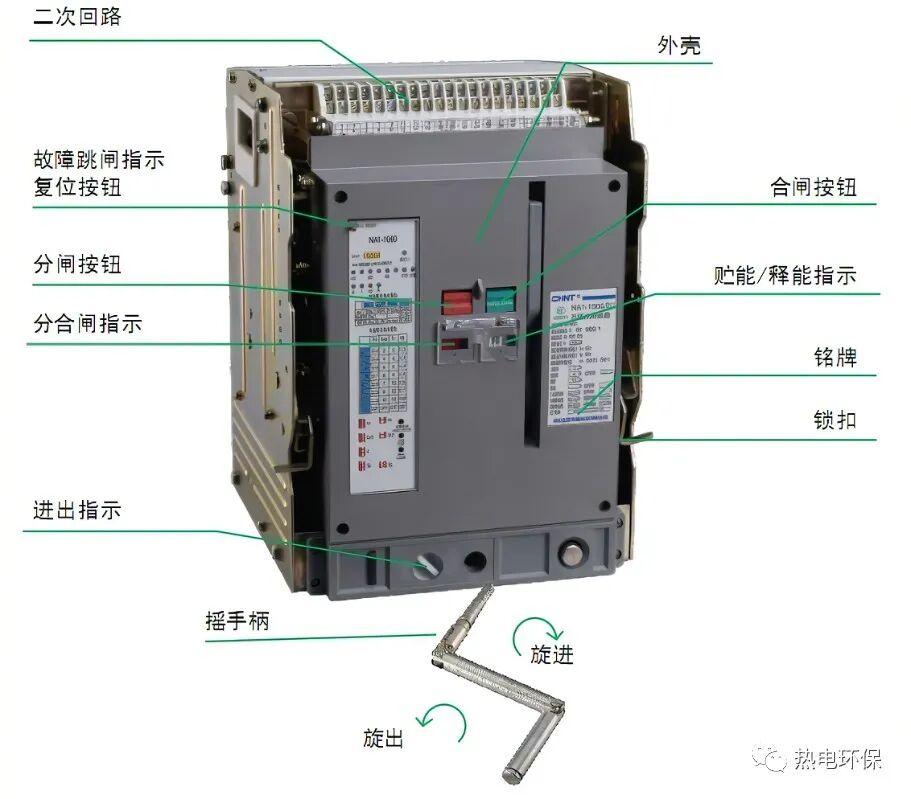

　　断路器有固定式和抽屉式之分，把固定式断路器本体装入专用的抽屉座就成为抽屉式断路器。断路器本体由触头系统、灭弧系统、操动机构、电流互感器、智能型控制器和辅助开关、二次插接件、欠压、分励脱扣器等部件组成。

　　触头系统

　　采用一挡触头系统、在同一触头的不同部位，触头单元既具有主触头的功能，也具有弧触头的功能；采用新型耐弧的触头在分断短路电流后不致过分发热而引起温升过高；触头系统采用多路并联，降低电动斥力，提高触头系统的电协稳定性。

　　灭弧室

　　每个极均设有一个灭弧室，其作用是将各电极分隔开，并相互绝缘，与断路器的其它部分及操作人员相隔离。灭弧室全部置于断路器的绝缘底座内，增加了灭弧室壁的机械强度，不致在分断大短路电流时炸裂。

　　操作机构和手动，电动传动机构

　　机构位于断路器正面。机构采用五连杆的自由脱扣器机构，并设计成贮能形式。在使用过程中，机构总是处于预贮能位置，只要断路器一接到合闸命令，断路器就能立即瞬时闭合。预贮能的释放按钮或合闸电磁铁来完成。电动传动机构自成一体，贮能轴与主轴之间通过凹凸形楔口活动联结，装拆方便。

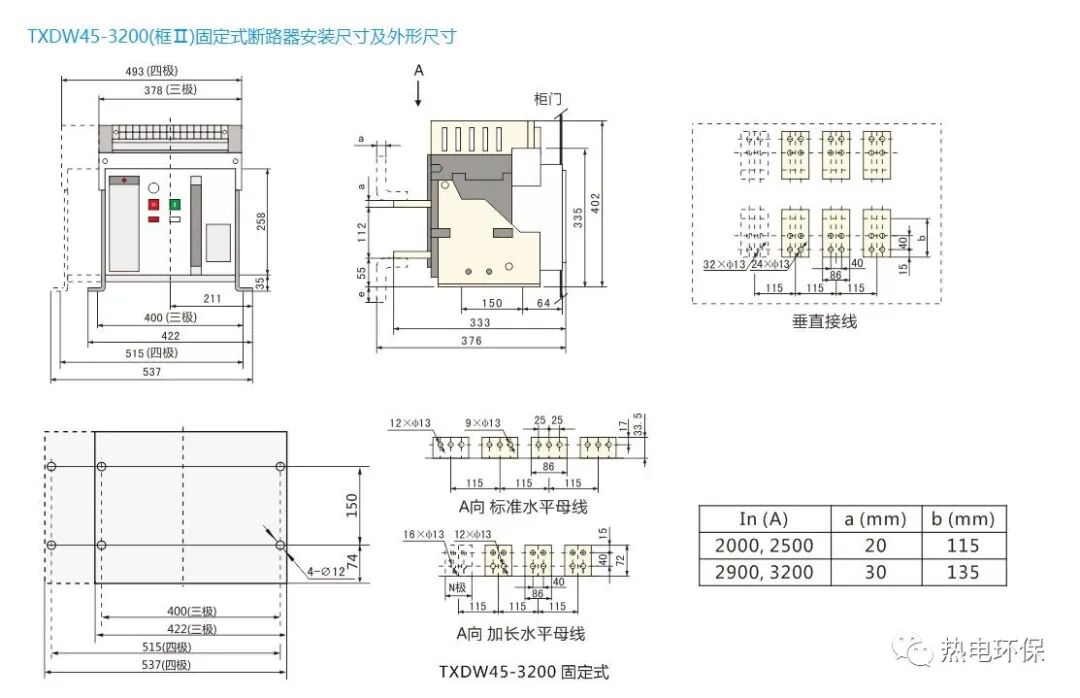

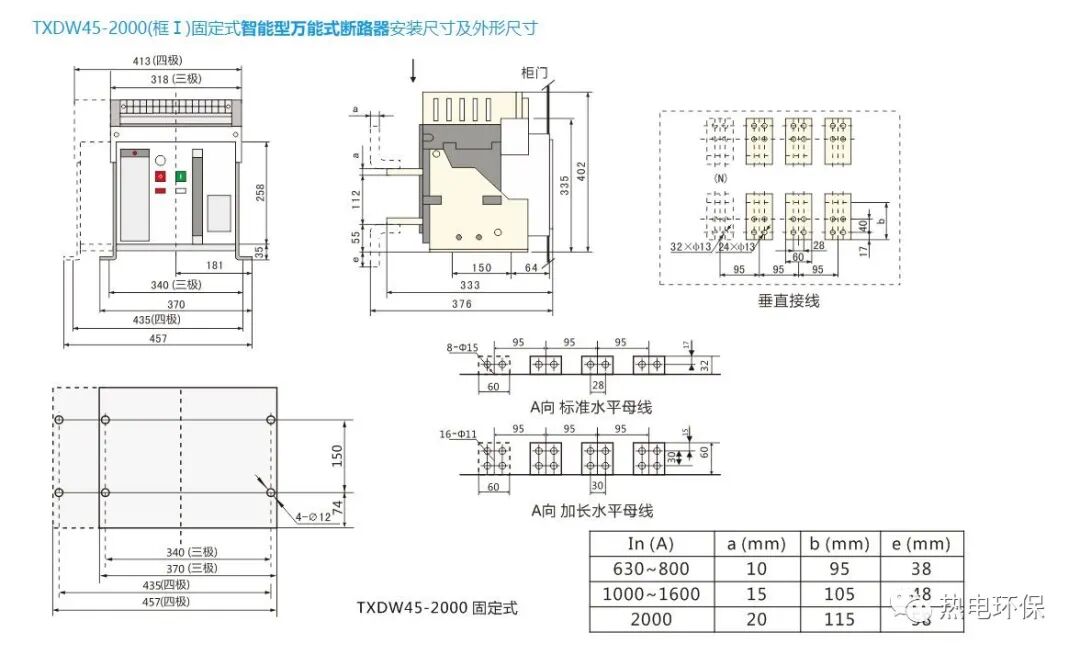

万能式断路器的安装

　　１、断路器安装起吊时、应把吊索正确钩挂在断路器两侧提手上，起吊时应尽可能使其保持垂直，避免磕碰，以免造成内在的不易觉察的损伤而留下隐患。

　　２、检查断路器的规格是否符合要求。

　　３、 以500Ｖ兆欧表检查断路器各相之间及各相对地之间的绝缘电阻，在周围介质温度为20±5℃和相对湿度为50～70％时绝缘电阻值应大于 20MΩ， 否则应进行干燥处理。

　　４、检查断路器各部分动作的可靠性，电流、电压脱扣器特性是否符合要求，闭合、断开是否可靠。断路器在闭合和断开过程中其可动部分与灭弧罩等零件应无卡、碰等现象。(注意：进行闭合操作时欠压线圈应通以额定电压或用螺钉紧固，以免造成误判。)

　　５、安装时应严格遵守断路器的飞弧距离及安全间距。(＞100mm)

　　６、断路器必须垂直安装于平整坚固的底架或固定架上并用螺栓紧固， 以免由于安装平面不平使断路器或抽屉式支架受到附加力而引起变形。

　　７、抽屉式断路器安装时还必须检查主回路触刀与触刀座的配合情况和二次回路对应触头的配合情况是否良好，如发现由于运输等原因而产生偏移，应及时予以修正。

　　８、在进行电气联结前应先切断电源，确保电路中没有电压存在。联结母排或联结电缆应与断路器自然联结，若联结母排的形位尺寸不当应事先整形，不能用强制性外力使其与断路器主回路进出线勉强相接而使断路器发生变形，影响其动作的可靠性。

　　９、用户应考虑到预期短路电流对母排之间可能产生强大的电动力而影响到断路器的进出线端，故必须用强度足够的绝缘板条在近断路器处对母排予以紧固。

　　10、用户应对断路器进行可靠的保护接地，固定式断路器的接地处标有明显的接地标记，抽屉式断路器的接地借助于抽屉支架来实现。

　　11、按线路图联结好控制装置和信号装置，在闭合操作前必须安装好灭弧罩，插好隔弧板并清除安装过程中产生的尘埃及可能遗留下来的杂物(如金属屑、导线等)。

万能式断路器的使用与维护

　　１、断路器使用时应将磁铁工作极面上的防锈油揩净并保持清洁。

　　２、各转动轴孔及磨擦部分必须定期添加润滑油。

　　３、断路器在使用过程中要定期检查，以保证使用的安全性和可靠性。

　　①、定期清刷灰尘，以保持断路器的绝缘水平。

　　②、按期对触头系统进行检查。(注意：检查时应使断路器处于隔离位置)

　　a、检查弧触头的烧损程度，如果动、静弧触头刚接触时主触头的小开距小于2毫米，必须重新调整或更换弧触头。

　　b、 检查主触头的电磨损程度，若发现主触头上有小的金属颗粒形成则应及时铲除并修复平整；如发现主触头超程小于4毫米，必须重新调整，如主触头上的银合金厚度小于1毫米时，必须更换触头。

　　c、检查软联结断裂情况，去掉折断的带层。若长期使用后软联结折断情况严重(接近二分之一)。则应及时更换。

　　４、当断路器分断短路电流后，除必须检查触头系统外还必须清除灭弧罩两壁烟痕及检查灭弧栅片烧损情况，如严重应更换灭弧罩。

万能式断路器的用途

　　万能式断路器用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害；该断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。

DZ20l系列漏电断路器：是一种电流动作型电子式剩余电流动作保护装置，主要适用于交流50赫兹，额定电压为380伏，额定电流至630a的配电网络中，作为人身触电保护之用，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，并可作为线路的不频繁转换之用。

DZL18-20系列：家用漏电开关适用于交流50hz、电压为220v、额定电流至20a的单相电路中作为人身触电保护用，也可作为线路、设备的过载、过压保护及用于防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，当与rl1熔断器串联时，可作短路保护。

DZL25系列漏电断路器：适用于交流50hz、额定电压至380v，额定电流至200a的电路中，作触电、漏电保护用。并可用来保护线路和电动机的过载及短路以及作为线路的不频繁转换及电动机的不频繁起动之用。

DZ302（dpnl）、DZ23l漏电断路器：适用于交流50hz或60hz，额定电压在220v的单相住宅线路中，对电气线路的过载和短路进行保护，该产品分断能力高、体积小、宽度为36mm。零、火线同时切断，杜绝了火线、零线接反或零线对地电位造成的人身及火灾危险，是目前民用住宅领域中最理想的配电保护开关。

DZ47漏电脱扣断路器：具有分励脱扣功能，适用于交流50hz或60hz，额定工作电压为230v，额定电流至63a的线路中，对线路进行远距离控制分断或自动信号控制分断，同时对线路起过载和短路保护的作用，也可以作为线路的不频繁操作转换之用。

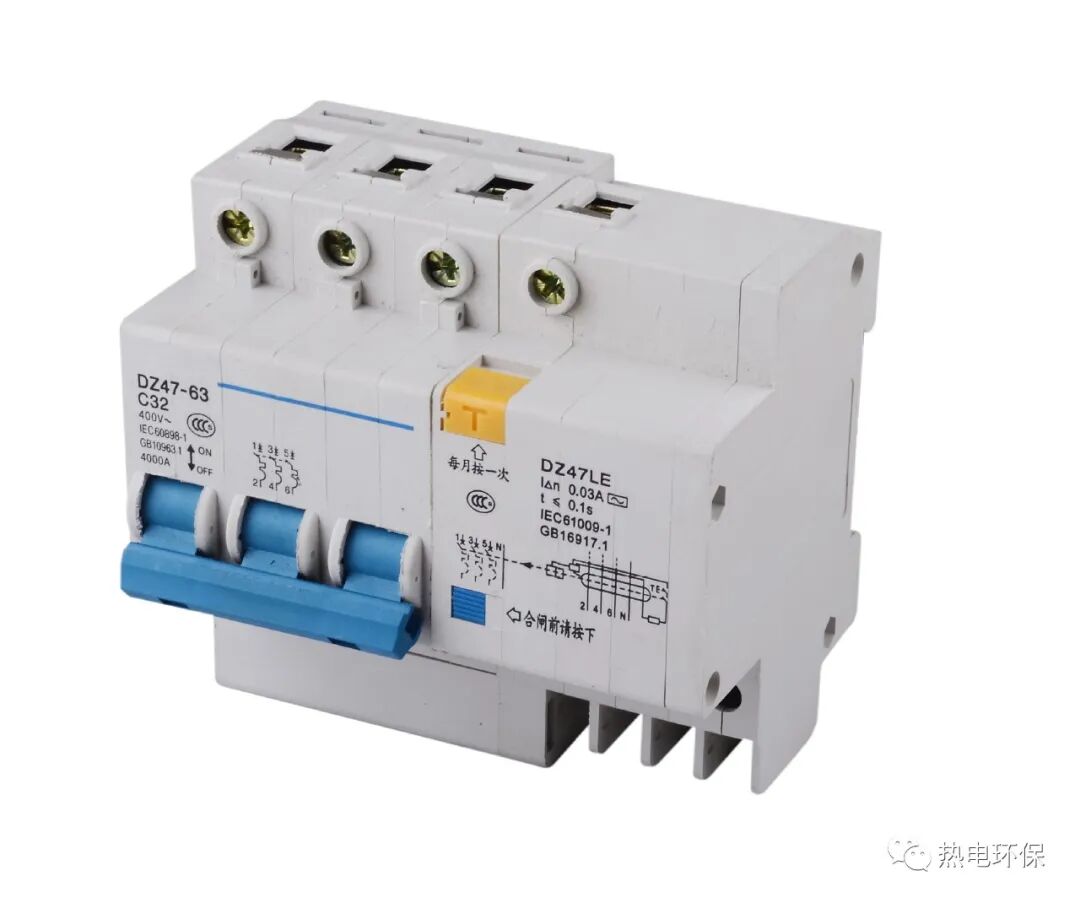

DZ47LE系列漏电断路器：适用于交流50hz，额定电压至400v，额定电流至50a的线路中，作漏电保护之用。当有人触电或电路泄漏电流超过规定值时，漏电断路器能在极短的时间内自动切断电源，保障人身安全防止设备因发生泄漏电流造成的事故。

DZ47LE－63系列漏电断路器：适用于交流50hz额定电压380v及以下，额定电流至63a的线路中，作漏电保护之用。当有人触电或电路泄漏电流超过规定值时, 电磁式漏电保护开关主要用于交流50hz,电压250v线路的漏电、触电、过载、短路保护，产品具有工作可靠、外型美观、使用方便的特点。

漏电断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余电流动作时间可调节等特点，同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式。

DZ30（dpn）、dz30k（dpnk）、dz23断路器：适用于交流50Hz或60Hz，额定电压在220v的单相住宅线路中，作为漏电保护之用，并对民用电气线路的单相住宅线路中，作为漏电保护之用，并对民用电气线路的火线同时切断，并在火接反的情况下，仍能对漏电进行保护。

电子式漏电过压保护断路器内的滤波装置：能防止瞬时电压（照明，其它设备的线路干扰）和瞬时电流（如容性在在的负载线路）引起的误动作脱扣。

AC30系列模数化插座：是户内安装的模数化终端组合电器的配套电器元件，亦可装于其它成套电器箱内，对用电设备进行接插。

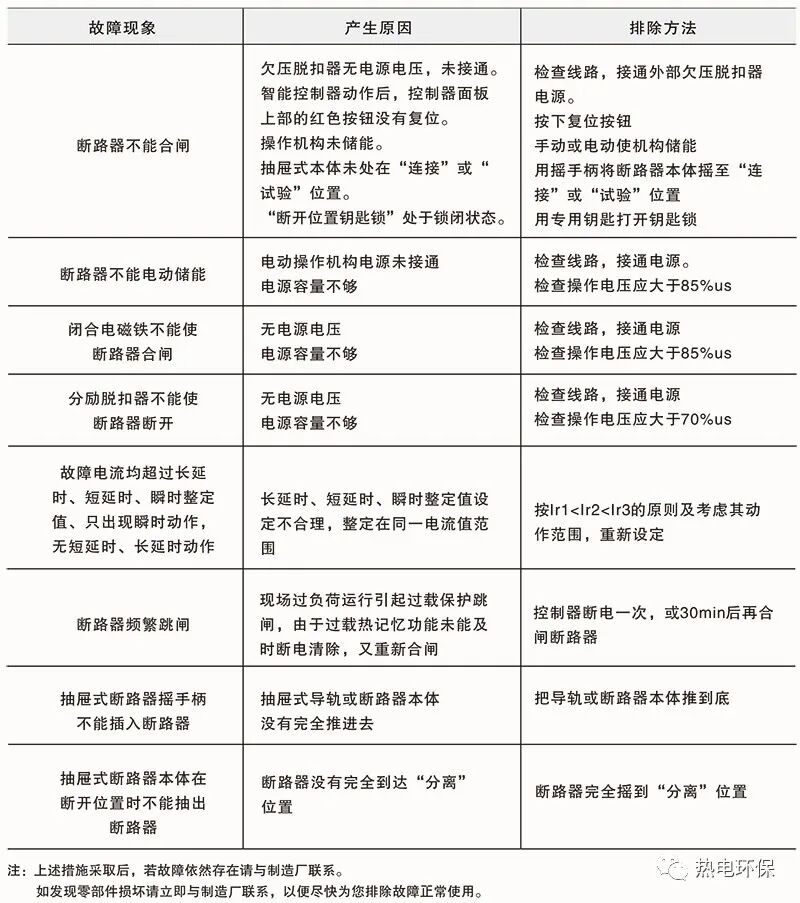

断路器故障现象及排除方法
