综合知识大全-半导体二极管

知识点：半导体及二级管

分类：a 按材质分：硅二极管和锗二极管；

b按用途分：整流二极管，检波二极管，稳压二极管，发光二极管，光电二极管， 变容二极管。

稳压二极管

发光二极管

光电二极管

变容二极管
4.3 半导体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的半导体二极管。
4.4 半导体二极管的导通电压是:
a;硅二极管在两极加上电压,并且电压大于0.6V时才能导通,导通后电压保持在0.6-0.8V之间.
B;锗二极管在两极加上电压,并且电压大于0.2V时才能导通,导通后电压保持在0.2-0.3V之间.
4.5 半导体二极管主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
4.6 半导体二极管可分为整流、检波、发光、光电、变容等作用。
4.7 半导体二极管的识别方法：
a;目视法判断半导体二极管的极性:一般在实物的电路图中可以通过眼睛直接看出半导体二极管的正负极.在实物中如果看到一端有颜色标示的是负极,另外一端是正极.
b;用万用表(指针表)判断半导体二极管的极性:通常选用万用表的欧姆档(R﹡100或R﹡1K),然后分别用万用表的两表笔分别出接到二极管的两个极上出,当二极管导通,测的阻值较小(一般几十欧姆至几千欧姆之间),这时黑表笔接的是二极管的正极,红表笔接的是二极管的负极.当测的阻值很大(一般为几百至几千欧姆),这时黑表笔接的是二极管的负极,红表笔接的是二极管的正极.
c;测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
4.8 变容二极管是根据普通二极管内部 “PN结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。在工作状态，变容二极9 管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。
变容二极管发生故障，主要表现为漏电或性能变差：
（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。
（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时，就应该更换同型号的变容二极管。
4.9 稳压二极管的基本知识
a、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
b、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
c、 常用稳压二极管的型号及稳压值如下表： 型 号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761 稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V

4.10 半导体二极管的伏安特性：二极管的基本特性是单向导电性（注：硅管的导通电压为 0.6－0.8V；锗管的导通电压为0.2－0.3V），而工程分析时通常采用的是0.7V.

4.11 半导体二极管的伏安特性曲线：（通过二极管的电流Ｉ与其两端电压Ｕ的关系曲线为二极管的伏安特性曲线。）见图三.

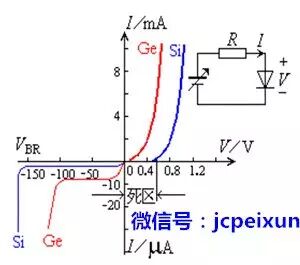

图三 硅和锗管的伏安特性曲线
4.12 半导体二极管的好坏判别:用万用表(指针表)R﹡100或R﹡1K档测量二极管的正, 反向电阻要求在1K左右,反向电阻应在100K以上.总之,正向电阻越小,越好.反向电阻越大越好.若正向电阻无穷大,说明二极管内部断路,若10 反向电阻为零,表明二极管以击穿,内部断开或击穿的二极管均不能使用。
