阀门知识科普——止回阀

「止回阀」 止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类，又称逆止阀、单向阀、回流阀或隔离阀。止回阀常用作抽水装置的底阀，可以阻止水的回流。止回阀与截止阀组合使用，可起到安全隔离的作用。缺点是阻力大，关闭时密封性差。

01

工作原理

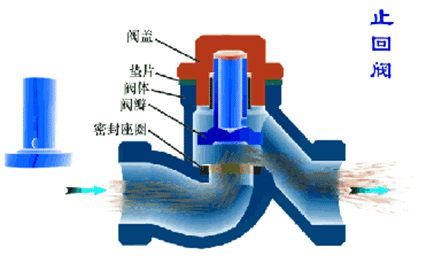

升降式止回阀工作原理图

止回阀的工作原理是依靠启闭件（阀瓣）的重量和介质压力来实现自动启闭，从而阻止介质倒流。当介质从进口端流入，出口端流出时，阀瓣在介质压力的作用下开启。当进口压力小于阀瓣重量及其流动阻力之和时，阀门关闭，防止介质倒流。

02

运动方式

止回阀的运动方式主要根据阀瓣的运动形式来分类，具体可以分为以下几种：

一. 升降式止回阀

  特点：阀瓣沿着垂直于阀体中心线的轴线做升降运动。

  分类：

  立式升降式止回阀：阀瓣沿着阀体中心线做升降运动。

  卧式升降式止回阀：阀瓣沿着与阀体中心线平行的轴线做升降运动。

 工作原理：当介质从进口端流入时，阀瓣在介质压力的作用下被顶开，介质得以流通；当介质倒流时，阀瓣在自身重量和倒流介质压力的双重作用下关闭，阻止介质倒流。

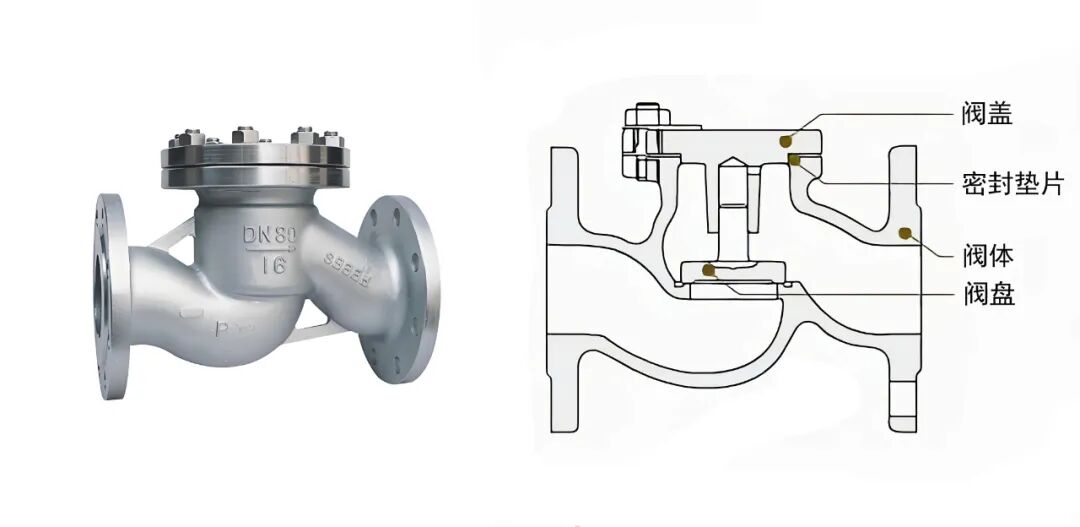

升降式止回阀

二. 旋启式止回阀

   特点：阀瓣围绕阀座外的销轴做旋转运动。

   分类：

   单瓣式旋启式止回阀：只有一个阀瓣，适用于较小口径的管道。

   双瓣式旋启式止回阀：有两个阀瓣，适用于较大口径的管道。

   多瓣式旋启式止回阀：具有多个阀瓣，适用于更大口径的管道。

   工作原理：当介质从进口端流入时，阀瓣在介质压力的作用下绕销轴旋转开启，介质得以流通；当介质倒流时，阀瓣在倒流介质压力和自身重量的作用下绕销轴旋转关闭，阻止介质倒流。

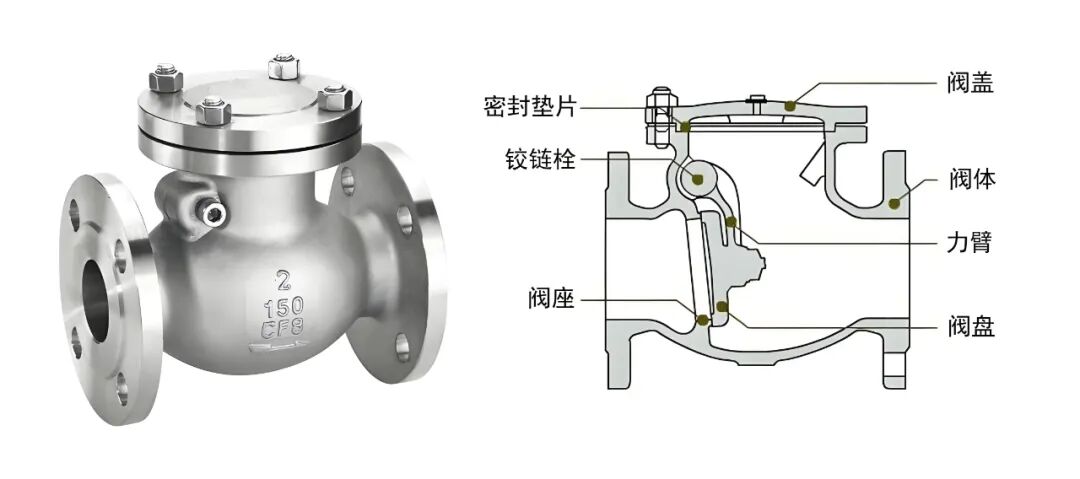

旋启式止回阀

三. 蝶式止回阀

特点：阀瓣呈圆盘状，围绕阀座中心轴做旋转运动。

工作原理：当介质从进口端流入时，阀瓣在介质压力的作用下绕中心轴旋转开启，介质得以流通；当介质倒流时，阀瓣在倒流介质压力和自身重量的作用下绕中心轴旋转关闭，阻止介质倒流。

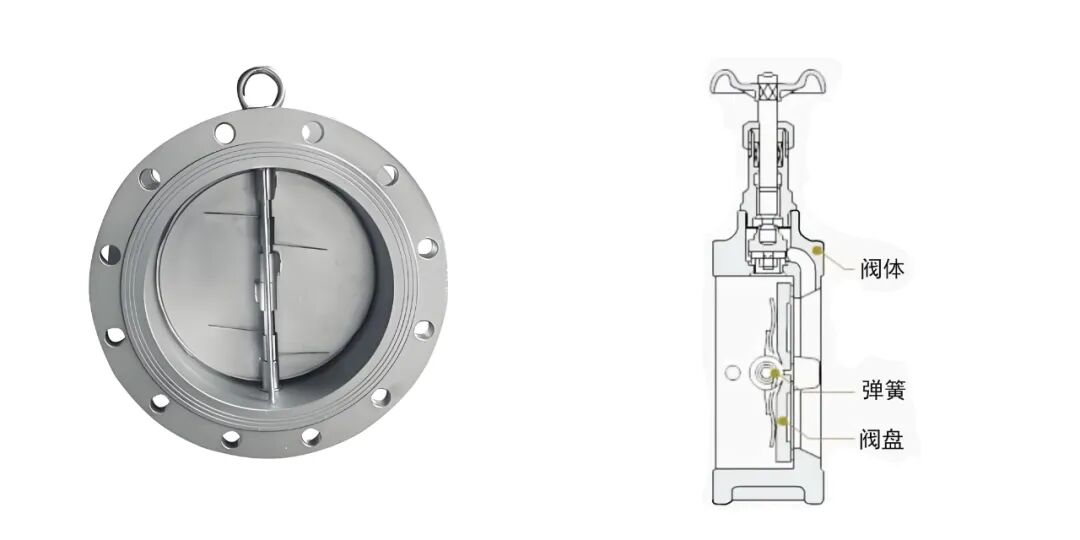

蝶式止回阀

需要注意的是，止回阀的运动方式与其结构、材质、使用条件等因素密切相关，具体选择应根据实际情况进行综合考虑。      。



03

优缺点

止回阀的优缺点可以根据不同的类型和结构进行分点表示和归纳。以下是几种常见止回阀的优缺点概述：

升降式止回阀

优点：

1. 结构简单：由阀体、阀瓣、阀座和弹簧等组成，易于制造和维护。

2. 适用范围广：可用于多种流体介质和温度。

3. 启闭迅速：密封性能好，流体通过时阻力小。

4. 安装方便：水平管道或垂直管道均可使用。

缺点：

1. 噪音较大：阀瓣在启闭过程中需要克服弹簧的阻力，可能产生较大的噪音。

2. 弹簧易损：弹簧易受到介质腐蚀和磨损，影响使用寿命。

 旋启式止回阀

优点：

1. 流体阻力小：流通能力强，适用于高粘度、含固体颗粒的流体。

2. 噪音较小：启闭过程中噪音相对较小。

3. 启闭平稳：阀瓣围绕阀座轴线旋转实现启闭，过程平稳。

缺点：

1. 结构复杂：相对于升降式止回阀，结构更复杂，制造成本较高。

2. 安装要求高：需确保阀瓣能够顺利旋转，对安装位置的要求较高。

蝶式止回阀

优点：

1. 结构紧凑：流体阻力小，适用于大口径管道。

2. 安装维护方便：结构简单，安装和维护相对容易。

3. 启闭迅速：密封性能好，启闭迅速。

缺点：

1. 噪音可能较大：由于阀瓣在启闭过程中需要旋转较大的角度，可能产生一定的噪音。

2. 安装要求高：需确保阀瓣能够顺利旋转，对安装位置的要求较高。

不同类型的止回阀各有其优缺点，在选择止回阀时，需根据实际应用场景、流体特性、管道条件等因素进行综合考虑，以确保选择到最适合的止回阀类型。同时，止回阀的安装和维护也需按照相关规范进行，以保证其正常运行和使用寿命。

04

注意事项

止回阀在安装和使用过程中需要注意以下事项，以确保其正常工作和延长使用寿命：

一、安装注意事项

1. 方向性：止回阀的安装必须注意介质流动的方向应与阀体所标箭头方向一致，以确保止回阀能够正常阻止介质倒流。

2. 管道支撑：在管道系统中，不要让止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。

3. 垂直与水平安装：升降式垂直瓣止回阀应安装在垂直管道上，而升降式水平瓣止回阀应安装在水平管道上。

4. 避免直接连接：在对夹式止回阀和蝶阀之间应使用一个伸缩管，避免直接与其他阀门相连，以减少对止回阀的潜在损害。

5. 空间预留：在水泵出口安装对夹式止回阀时，应至少流出六倍阀门直径的空间，以保证蝶板最终受到流体作用。

二、使用和维护注意事项

1. 禁止逆流：止回阀应安装在流动介质的管道上，以确保流体只能单向流动，禁止逆流。如果逆流可能发生，应采取其他措施，如安装双向止回阀等。

2. 禁止倒装：止回阀应按照安装标志或使用说明书上的箭头指示方向正确安装，禁止倒装。倒装会导致止回阀无法发挥正常功能。

3. 避免过度紧固：在安装过程中，不应过度紧固止回阀或管道连接件，以免损坏阀体和密封面。

4. 选择合适的密封材料：在选择密封材料时，应根据流体性质和工作条件选择合适的材料。禁止使用与流体不兼容的密封材料，以免造成泄漏或腐蚀。

5. 避免高温高压操作：在高温高压条件下，应先逐渐放出管道内的压力，待压力降至安全范围后再打开止回阀，以免发生危险。

6. 避免切割或焊接：在安装和维修过程中，应避免在已安装的止回阀上进行切割或焊接，以免损坏阀体和密封面，影响正常使用。

7. 注意流量限制：根据止回阀的额定流量，应选择适当的阀门尺寸和管道尺寸。禁止超过止回阀额定流量的流量，以免影响阀门性能和寿命。

遵循以上注意事项，可以确保止回阀的正常工作，并延长其使用寿命。
