焓湿图是暖通空调行业从业人员的必备必懂工具之一，面对这一堆横的竖的斜的、直的弯的扭的线条，从哪下手，如何理解？本文就来讲讲焓湿图的故事。

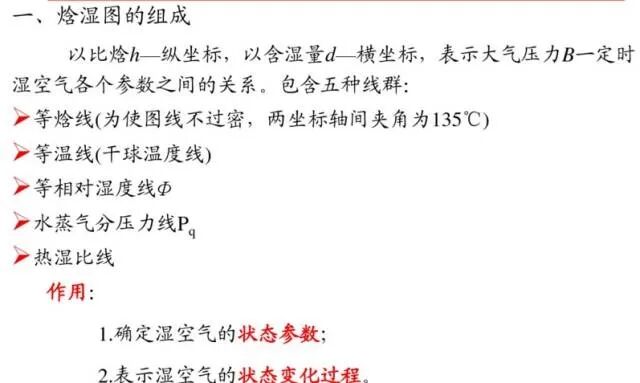

焓湿图的基本定义和理解

1、定义

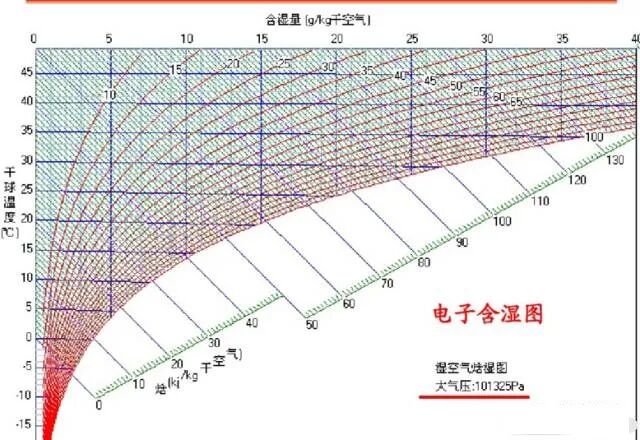

焓湿图：表示空气各参数之间关系的线图。

焓湿图就像一本字典，你可以根据拼音（某一参数）查字（空气其他参数）。

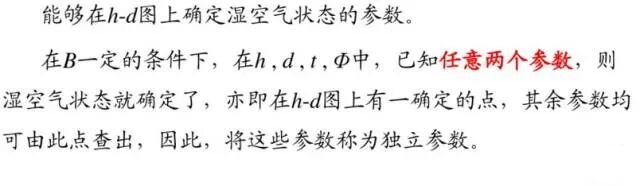

2、空气的部分参数

干球温度（℃）：简称温度，就是平常用温度计量的温度。

含湿量（g/kg）：湿空气中与一千克干空气同时并存的水蒸气的质量。

通常的空气中都有水蒸气，所以是湿的。湿空气可以分为干空气和水蒸气。

相对湿度：相同温度下，空气中水汽压与饱和水汽压的百分比。

一立方干空气可以“喝”10g水，现在只“喝”了5g，那相对湿度就是50%。

焓（kJ/kg）：一千克的物质含多少千焦能量。

可简单理解为广义的内能，就是空气含多少能量。

热湿比：焓的变化（△h）和含湿量的变化（△d）的比值。

热量和含湿量两者的变化值的比值。

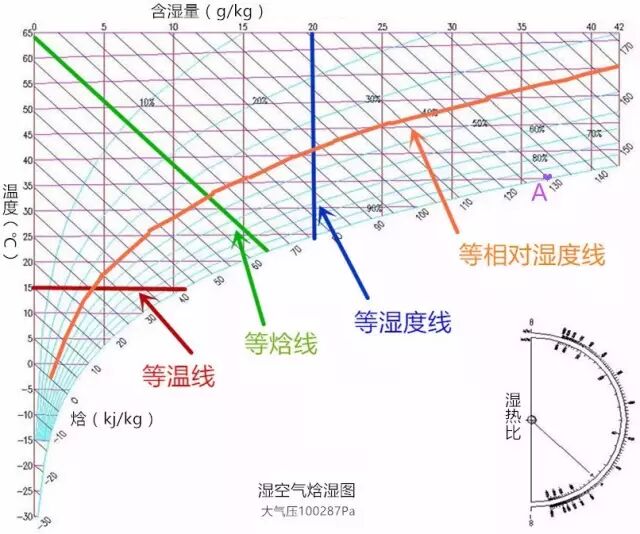

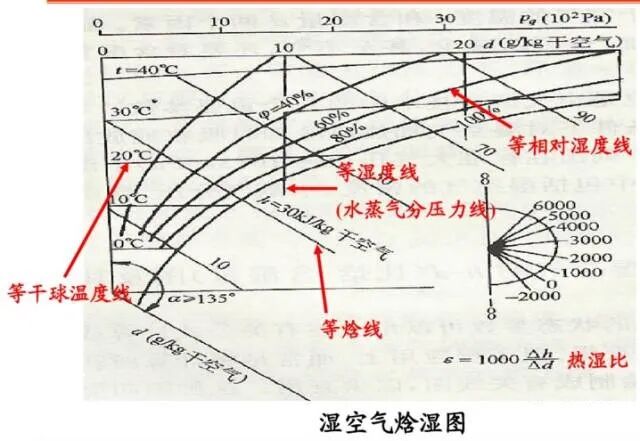

3、等值线

图 2：木又寸

等温线：线上的温度相同。它的平行线也都是等温线。

同样的温度，空气的含湿量越大，相对湿度和焓值越大。（非水平）

等焓线：线上的焓值相同。它的平行线也都是等焓线。

同样的焓值，空气温度上升，含湿量在下降。

等湿度线：线上的湿度相同。它的平行线也都是等湿度线。

同样的含湿量，空气温度越低，焓值（能量）越低。

等相对湿度线：线上的相对湿度相同。它的平行线也都是等相对湿度线。

同样的相对湿度，空气温度越高，焓值（能量）越高。

20张图，详解了解焓湿图

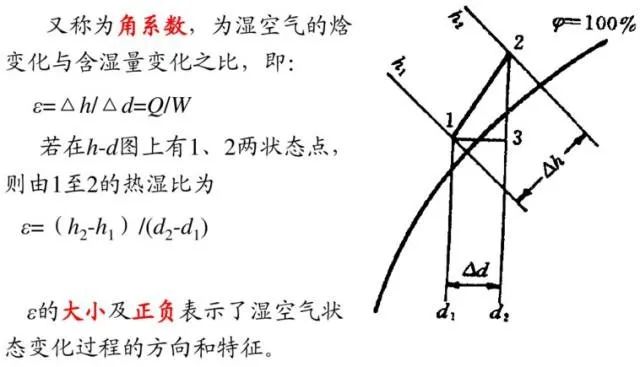

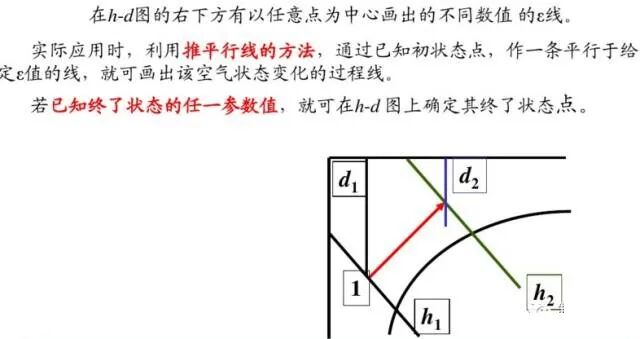

热湿比及应用

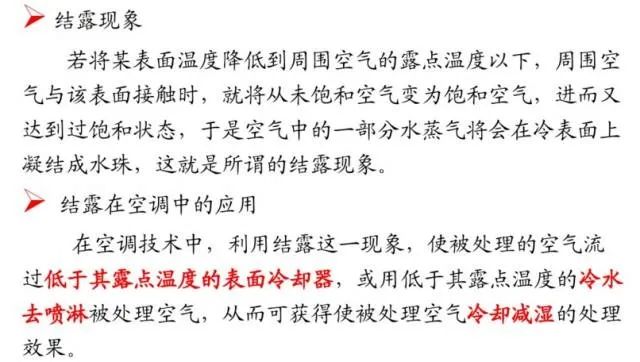

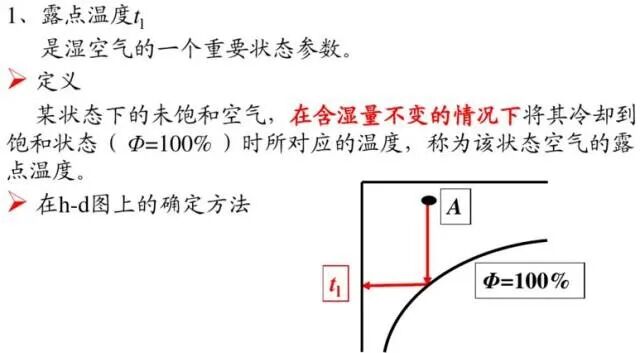

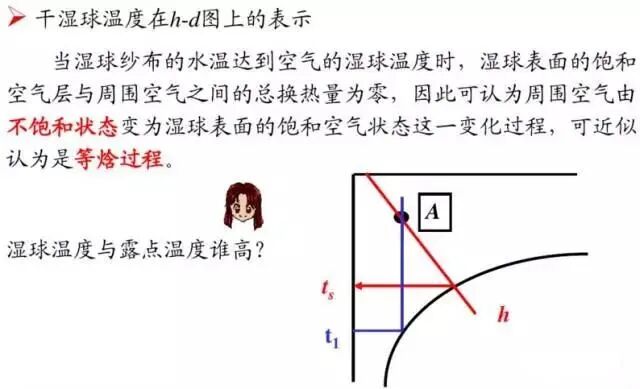

露点温度及湿球温度

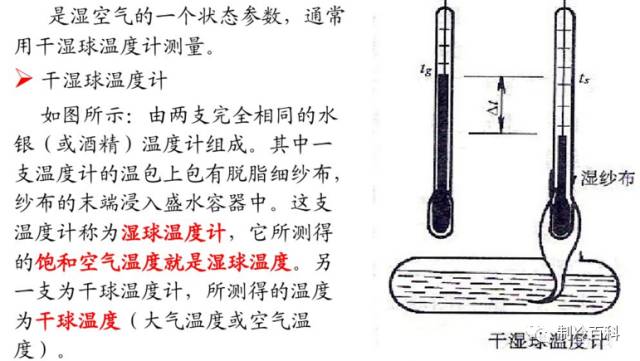

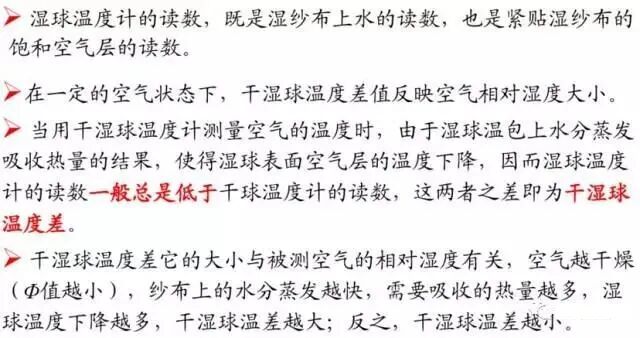

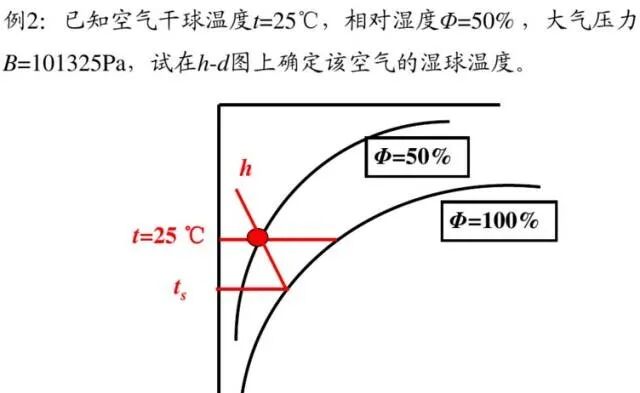

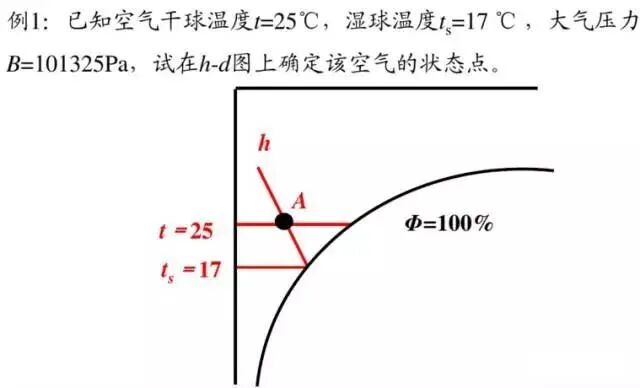

湿球温度

焓湿图的应用

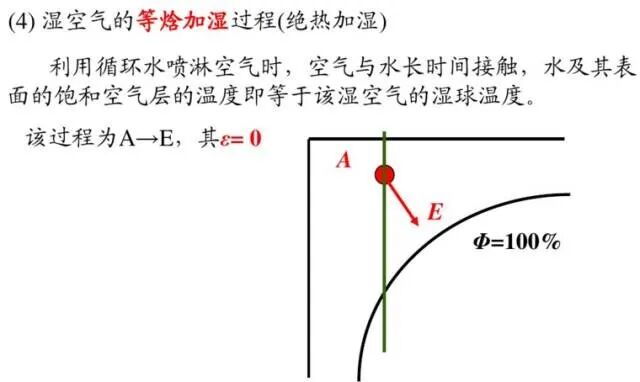

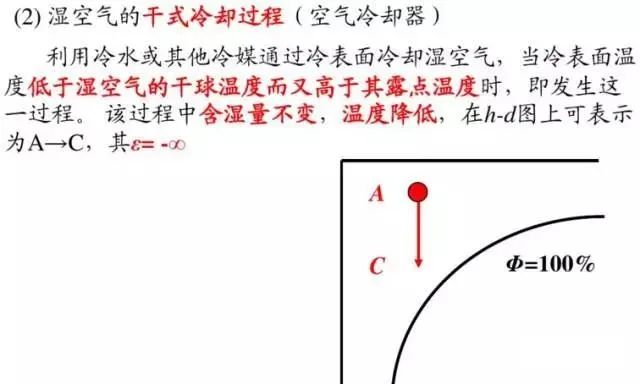

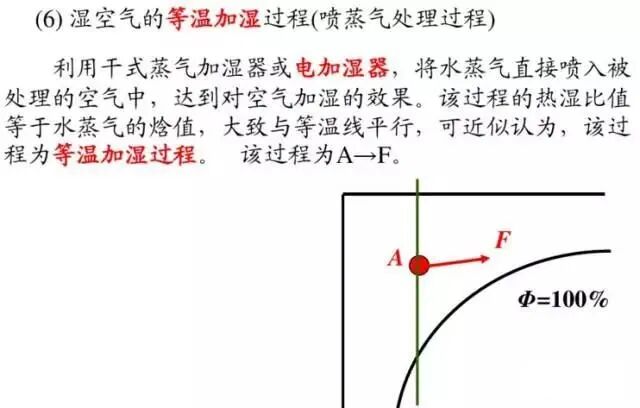

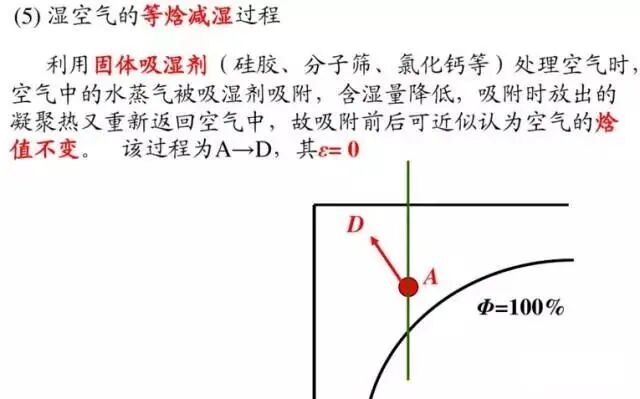

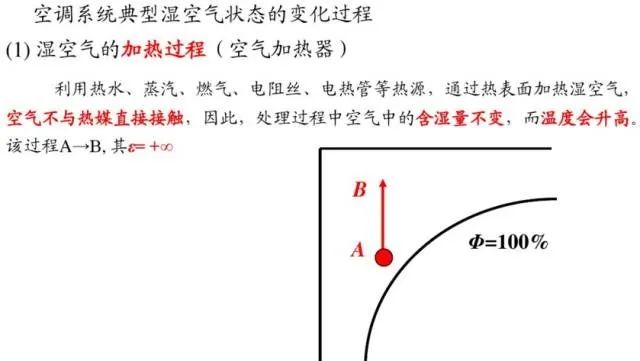

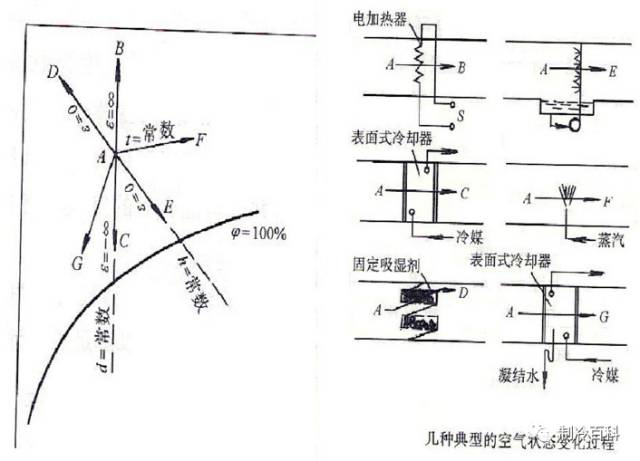

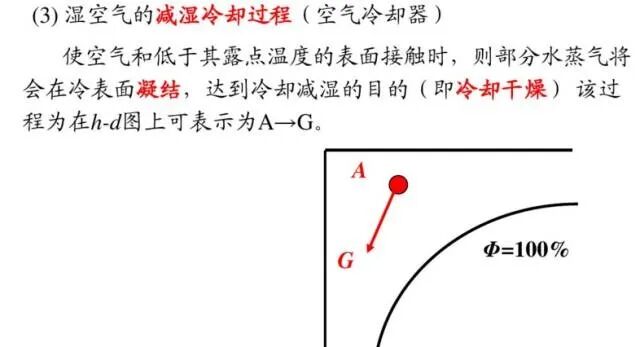

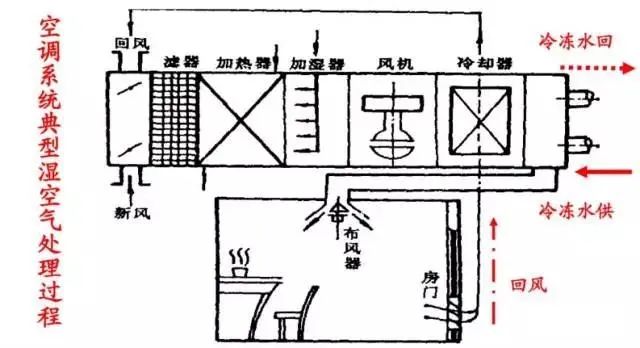

湿空气变化的过程

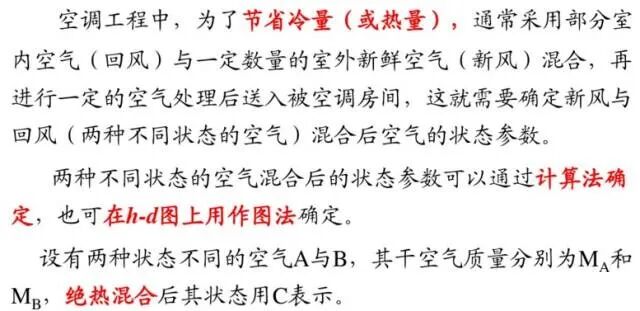

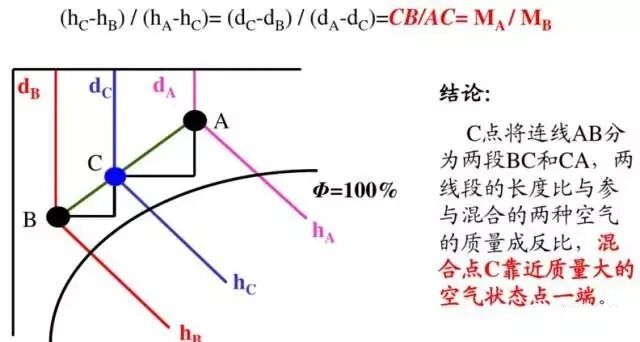

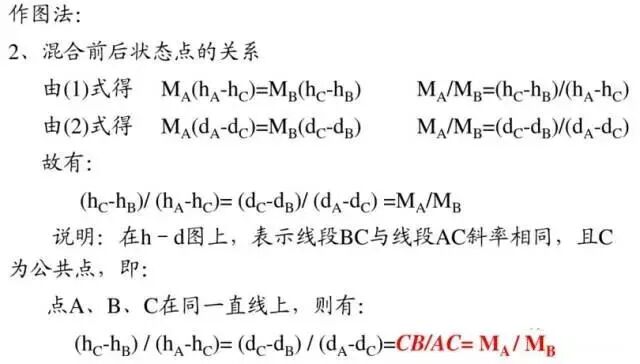

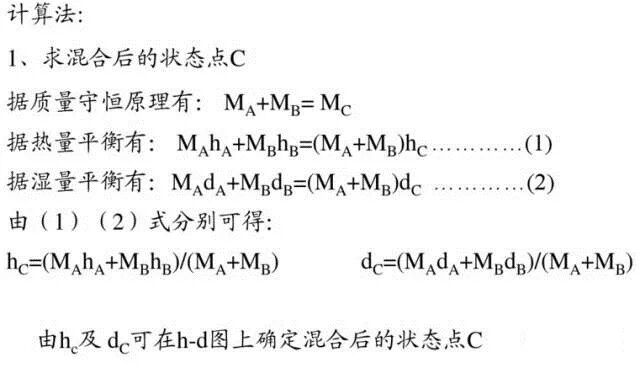

湿空气混合过程

焓图的动态图解

1、蒸发温度的影响

2、冷凝温度的影响

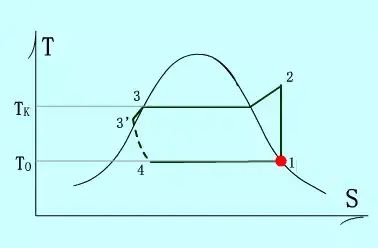

3、过冷循环T-S分析

4、双级压缩

5、复叠式压缩机
