创下5项世界记录,这项输变电工程有多牛?

发布于:2023-08-02 11:52:02 来自:电气工程/输变电工程 [复制转发]

7月2日,国内规模最大的超高压跨江输变电工程——泰州凤城至无锡梅里500千伏输变电工程正式建成投运,预计最大年送电量超260亿度,相当于一个中等城市一年用电量,为长三角地区夏季电力供应提供坚强保障。

..................................................

凤城至梅里500千伏输电线路工程是江苏境内第6条穿越长江的高等级电力通道。

..................................................

目前已经在运的是哪5条?滑动图片,一起来认识。???

..................................................

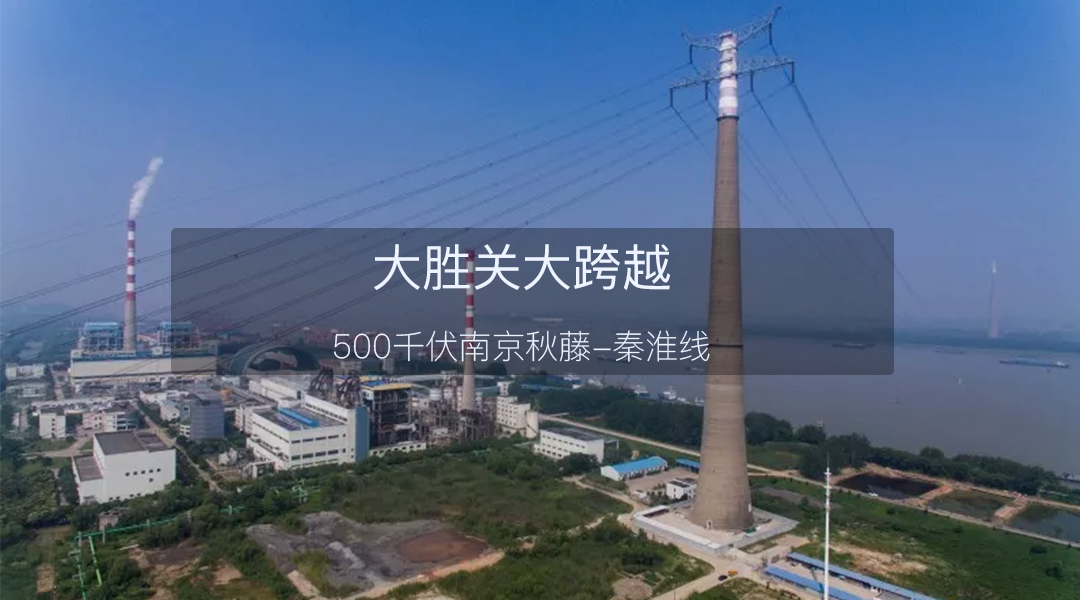

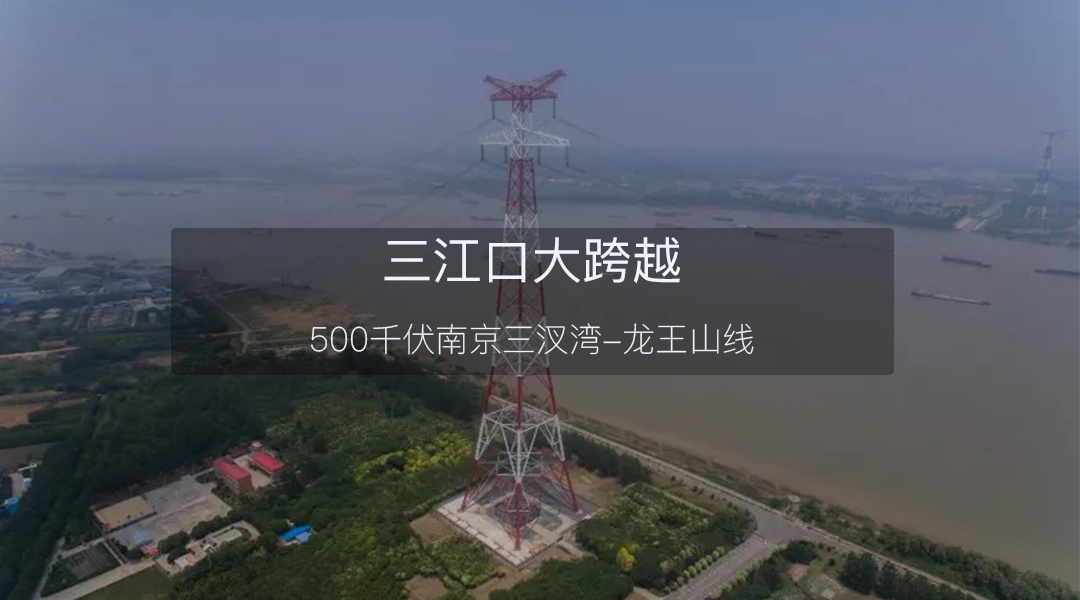

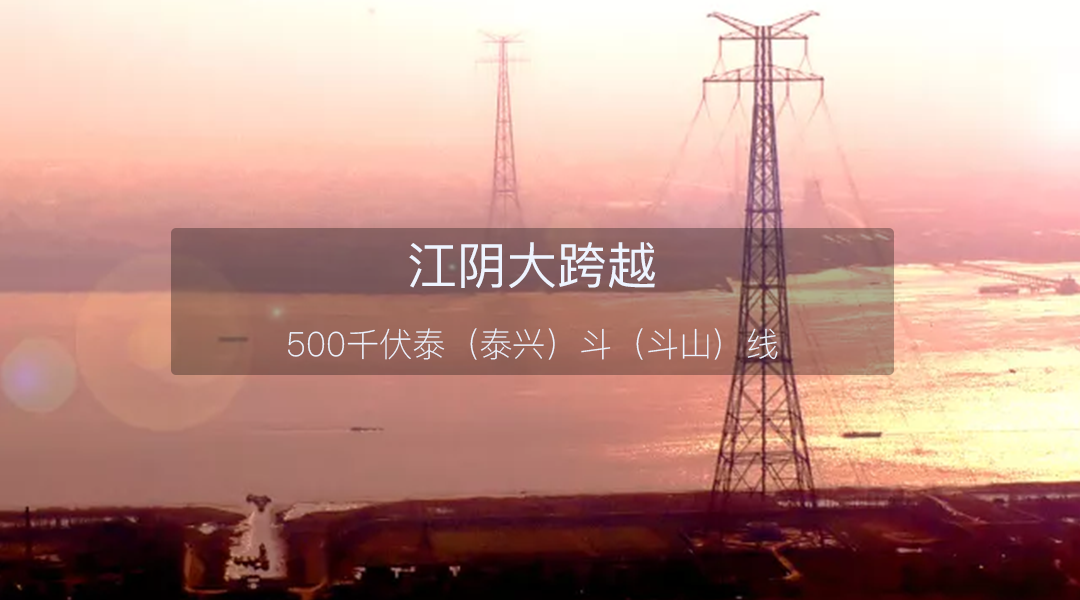

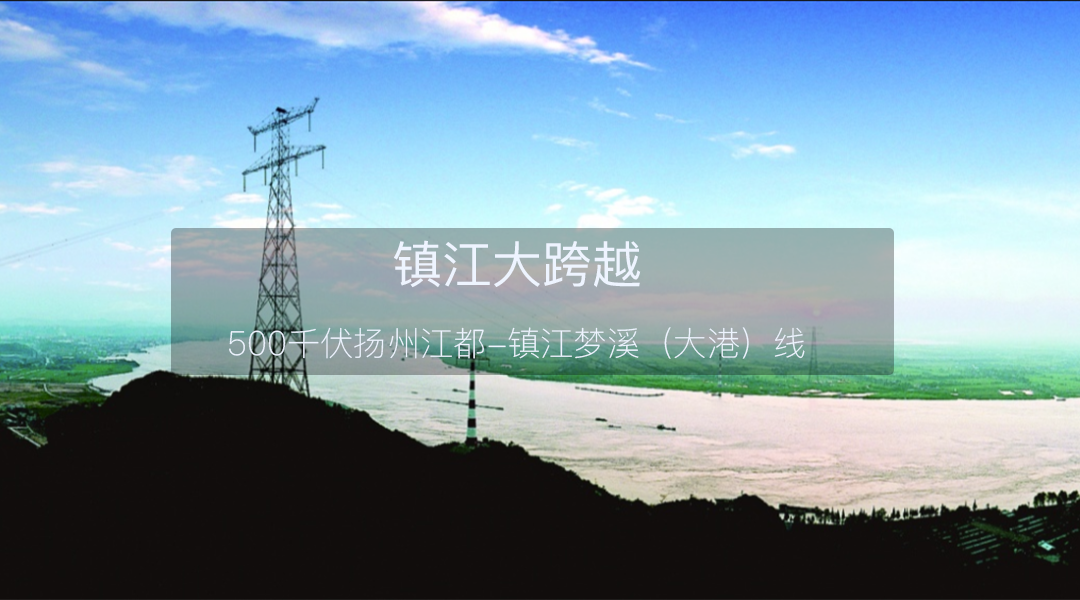

江苏已建成投运的5条高等级过江电力通道(左右滑动查看更多)

..................................................

一直以来,江苏区域经济发展特征明显,南北能源结构存在一定差异。目前,江苏99%的风电和67%的光伏发电分布在苏北地区,但长三角的用电负荷主要集中在长江以南。建设跨江输电通道,可以连接起长江两岸的清洁能源生产基地和用电负荷中心。

..................................................

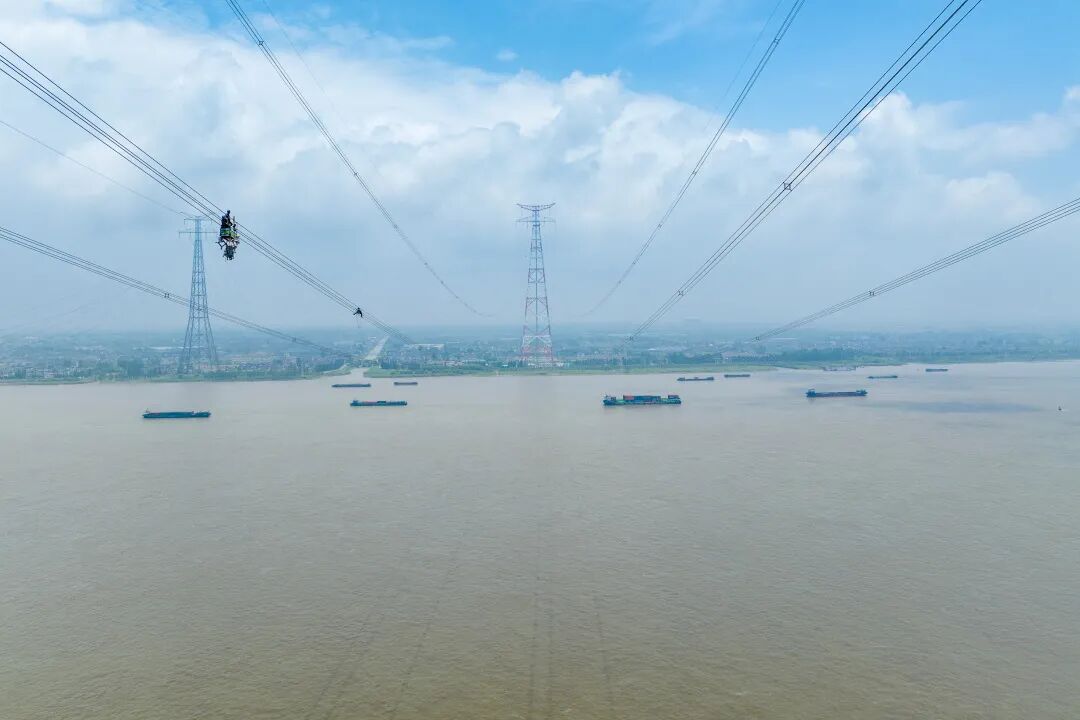

工程新建了2座385米“世界最高”的输电高塔,跨越长江档距2550米,线路总长178公里。

..................................................


..................................................

“世界最高”,工程体量巨大、放线难度极大,且施工地点靠近长江湿地生态红线,“跨江”何其容易?

..................................................

在强需求和多困难面前,国网江苏电力耗时3年,不仅成功竖立铁塔,还创下了5项行业内世界纪录!

..................................................


细数

第一高塔的5项“世界之最”



0 1
凤城-梅里500千伏输变电工程

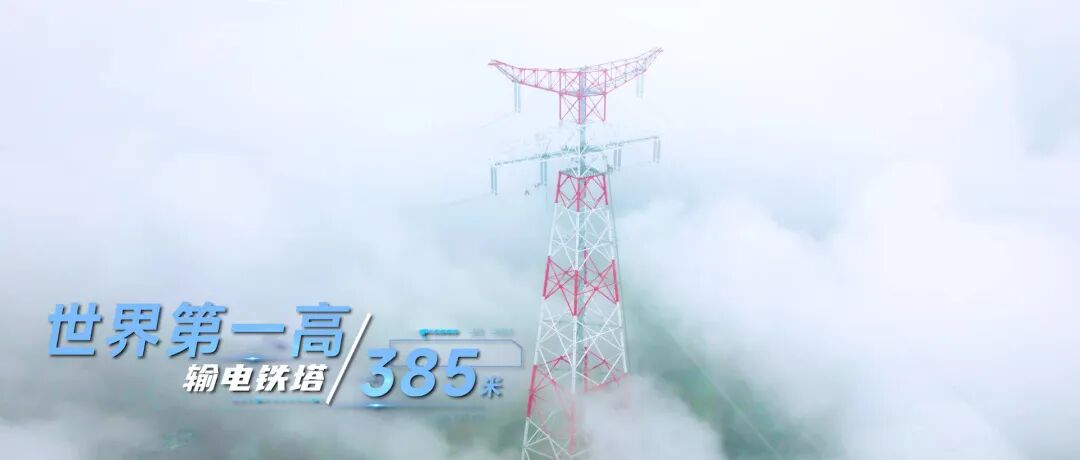

杆塔高度世界第一
385米
128层楼高


早在去年1月12日,高385米的现今“世界最高”输电铁塔在江苏顺利封顶时,我们就向大家科普了这一高塔的“高”(点击跳转)

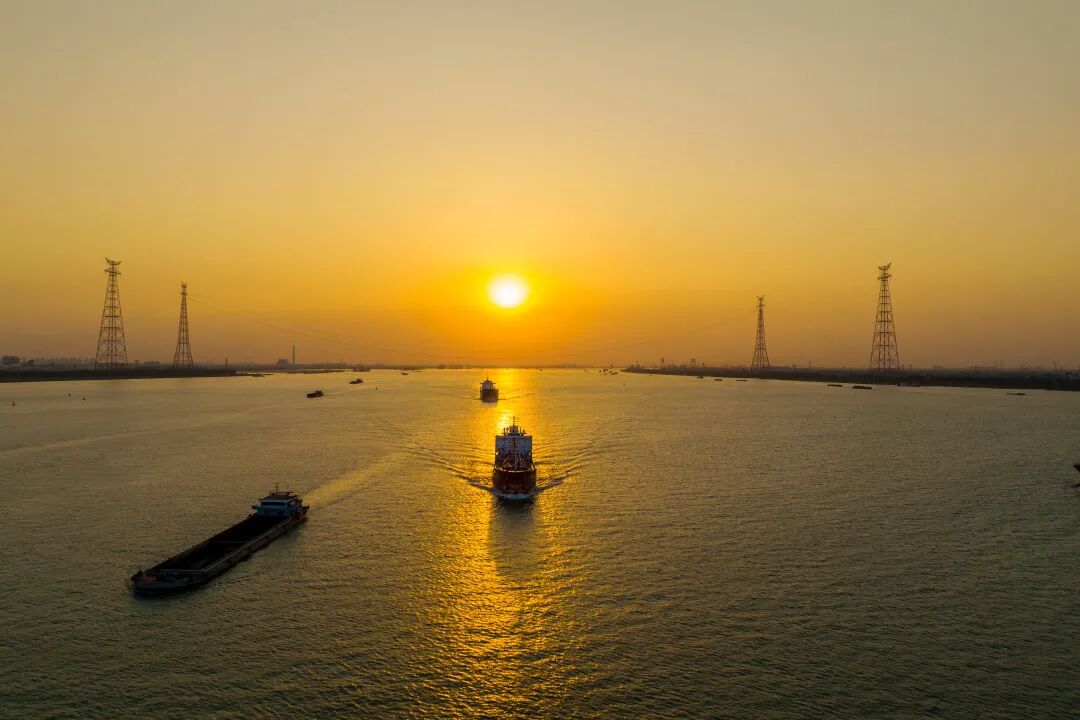

如今,385米高的世界第一高输电铁塔已耸立在长江两岸,正源源不断地为长三角经济发展和民生用电送去绿色电能。



0 2
凤城-梅里500千伏输变电工程
杆塔根开世界第一
75米x75米
13.4个标准篮球场

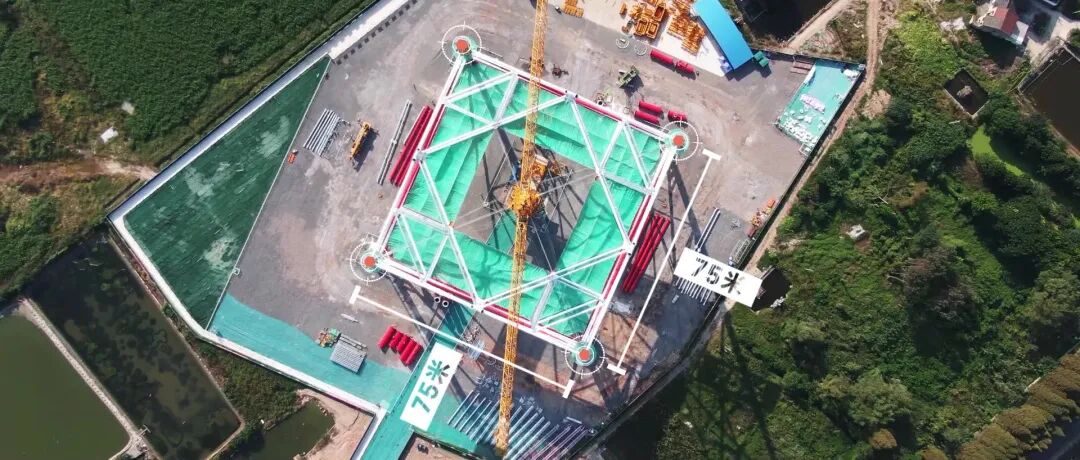

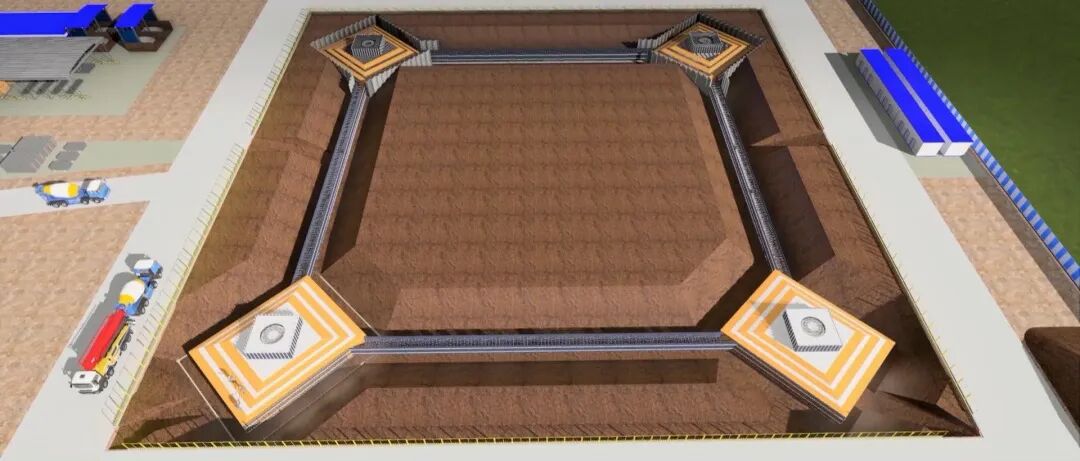

除了高度拔群,跨越塔75米×75米的杆塔根开也是世界第一,整个铁塔底部面积相当于13.4个标准篮球场大小。


385米高的输电铁塔是输电领域的“大长腿”,腿“长”,步幅自然也就大。


对于输电塔而言,合适的步幅是塔身稳定的必须项,我们所说的“步幅”就是杆塔根开,也可以理解为跨越塔底面的边长。




步幅太大浪费资源,步幅太小不稳定。


技术人员通过设计计算,并利用仿真模型进行验算论证,得出了75米的数据,精确地保证了塔身稳定和最佳经济效益之间的平衡。



0 3
凤城-梅里500千伏输变电工程

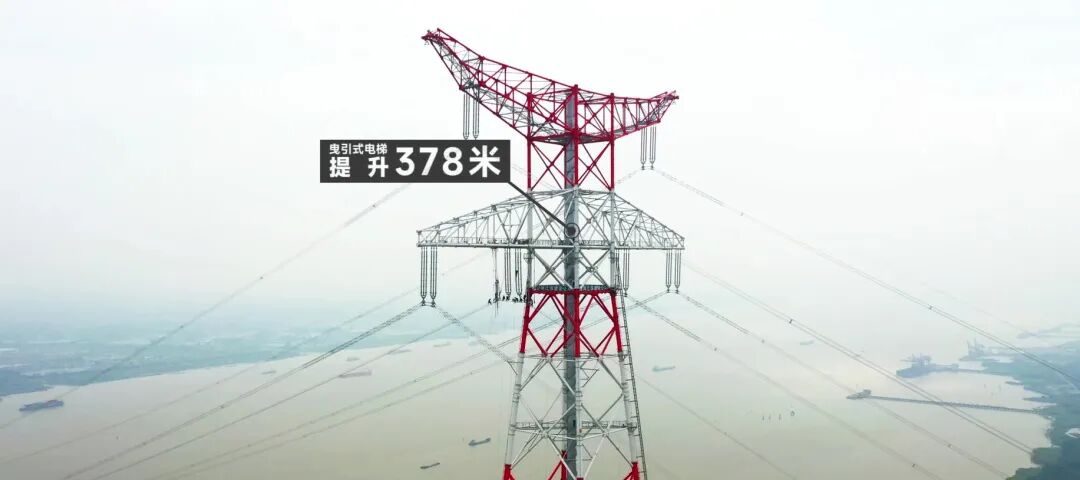

电梯提升高度世界第一
378米
3分钟可达


这么高的塔,运行过程中检修、维护时,人要怎么方便快捷地上去?




2004年投运的500千伏江阴长江大跨越工程,所采用的是配备齿轮的齿条式电梯,一般我们看到楼房建设时在外墙面使用的就是这种电梯。但这类电梯运行速度慢,乘坐体验差,载重量较小,缺点明显。


随着技术的发展更新,在500千伏凤城至梅里输变电工程385米“世界最高”跨越塔上,电力人员将世界输电领域最高的曳引式电梯装在了直径仅3米的井筒内,且首次实现了一梯到顶。




我们平常办公楼、住宅楼里使用的便是曳引式电梯。


投运后,运维人员仅需3分钟,即可乘坐电梯直达385米塔顶部平台开展设备检修工作,工作效率较以前大幅提升的同时,安全性、舒适性也有了质的提高。



0 4
凤城-梅里500千伏输变电工程
抱杆高度世界第一
全高432.4米
最大起重质量30吨

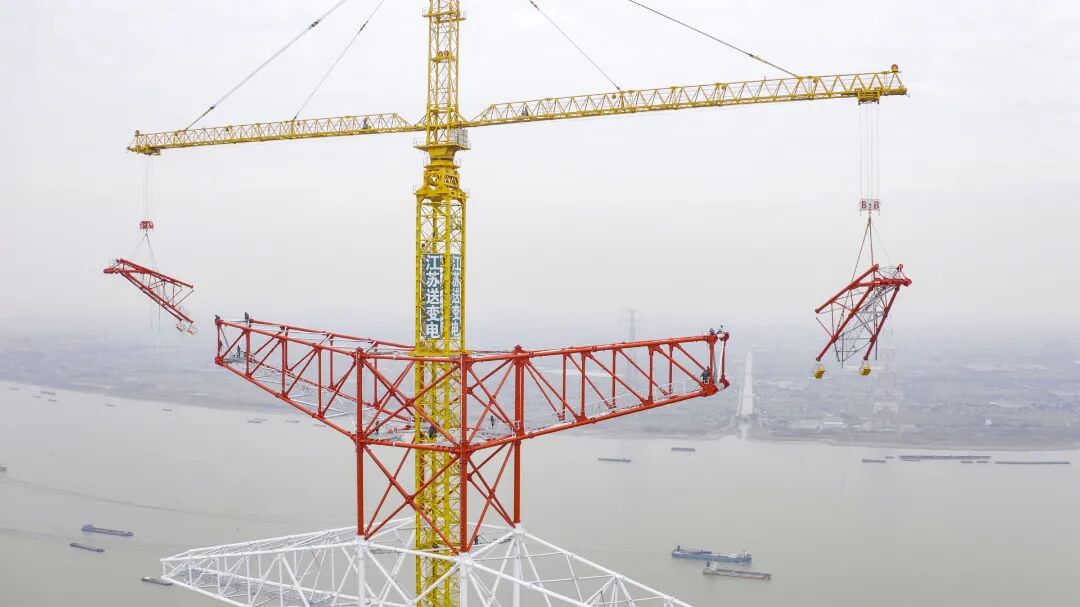

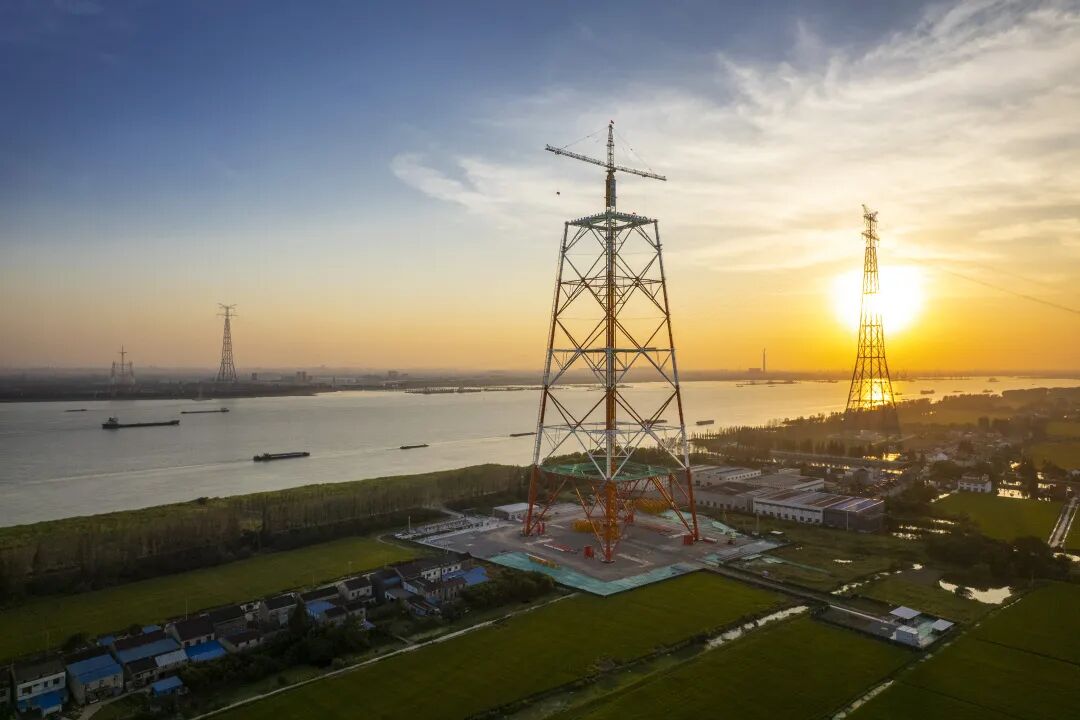

抱杆,是输电塔建设时使用的一种辅助吊装设备。




如上图可见,跨越塔是由一节一节的钢管部件组合而成,塔材运输到现场后,首先由工人在地面完成防腐涂装、颜色标识涂装等工作,然后进行预组装,最后由抱杆负责将这些部件吊装到空中,再由高空作业人员配合完成铁塔的组立安装。




由于铁塔本身高度就达到了385米,想要顺利组装完成这一庞然大物,负责吊装的抱杆就要比塔本身还要高,同时要足够安全且能够起吊重量级部件。




早在2004年组立高346.5米的江阴长江大跨越工程时,国网江苏电力科研团队经过无数个日夜攻关、研究、论证,设计出了高366米、重达300吨的双摇臂座地抱杆,配备4套滑车组提升系统,对称的两臂可以转动,四面均能起吊塔材,这就是双平臂座地抱杆的雏形。




国网江苏电力在实践中不断升级,220千伏扬中夹江大跨越组塔时,科研团队把受力及回转系统复杂的双摇臂改成了双平臂。本次则再次升级了抱杆高度,全高达432.4米,最大工作幅度50米,最大起重质量30吨,是目前世界输电领域高度最高、工作幅度最大的电力抱杆。



0 5
凤城-梅里500千伏输变电工程
地脚螺栓群重量世界第一
单腿9.2吨
总重36.8吨


地脚螺栓是组立输电铁塔的标准部件,为了适配不同重量的铁塔,地脚螺栓也有不同的尺寸。塔身越重,地脚螺栓的尺寸和重量也越大。


作为塔中“巨无霸”,这两基跨越塔总重合计约13000吨,可谓史无前例的“重量级”嘉宾。




为保证这两座庞然大物傲然稳固伫立在长江两岸,固定塔腿与塔基连接所使用的地脚螺栓必须特制。


在设计过程中,技术人员通过力学模型计算和仿真计算得出结论,再由专家团队反复验证,最后决定采用内外双圈地脚螺栓群。




仅单腿螺栓群重量便达9.2吨,4条腿所用螺栓群总重达36.8吨,足以保证大跨越铁塔的安全稳定,也突破了世界上最重地脚螺栓群的纪录。



  • kolapika
    kolapika 沙发

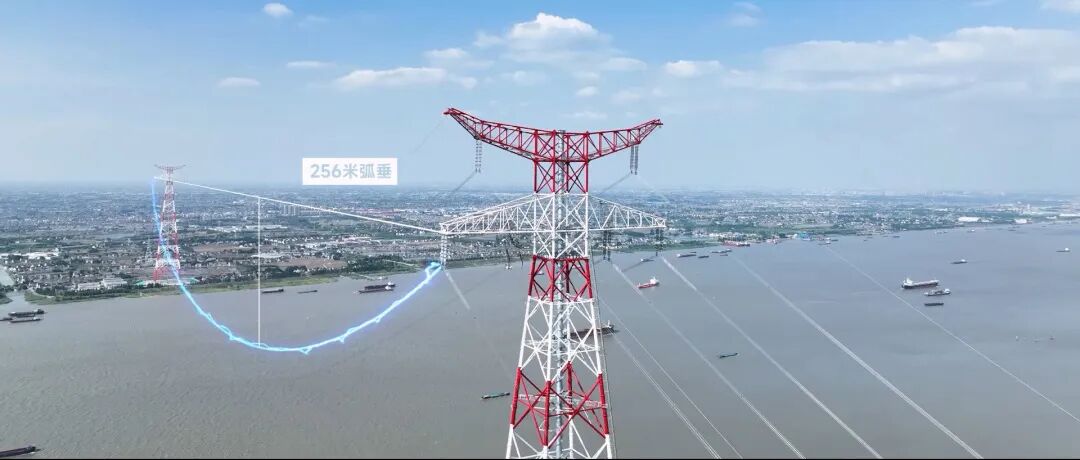

    厉害了,这256m的弧垂很壮观!

    有没有分裂导线和地线的具体参数?

    2023-08-10 08:35:10

    回复 举报
    赞同0
