电网能量交换的关键设备——630kW储能变流器介绍

发布于：2023-03-08 14:39:08 来自：电气工程/电气工程原创版块 [复制转发]

知识点：储能换流器额定功率

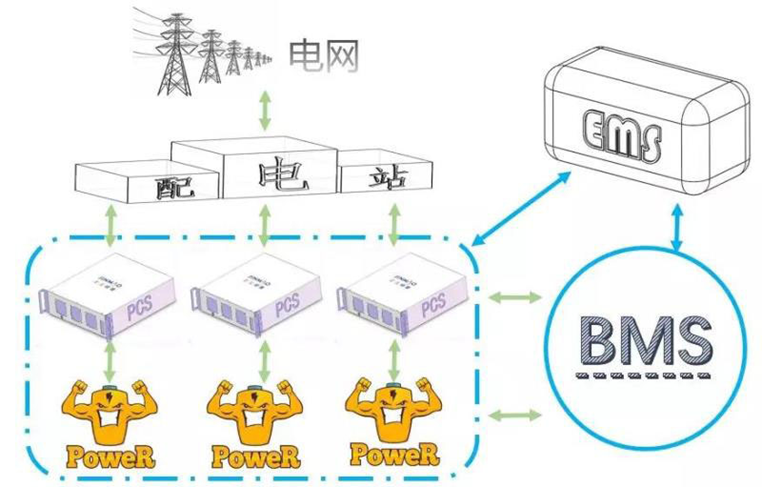

储能技术是紧紧牵动着新能源行业发展的，储能具有消除昼夜峰谷差，实现平滑输出、调峰调频和备用容量的作用，满足了新能源发电平稳、安全接入电网的要求，可以有效减少弃风、弃光现象。这是一个典型的分布式储能系统架构：

在整个储能系统中，功率转换系统（Power ConversionSystem, PCS）是其中的核心部件。PCS 是一种由电力电子变换器件构成的装置，它连接着电池系统和交流电网，是电池储能系统与外界进行能量交换的关键组成部分。

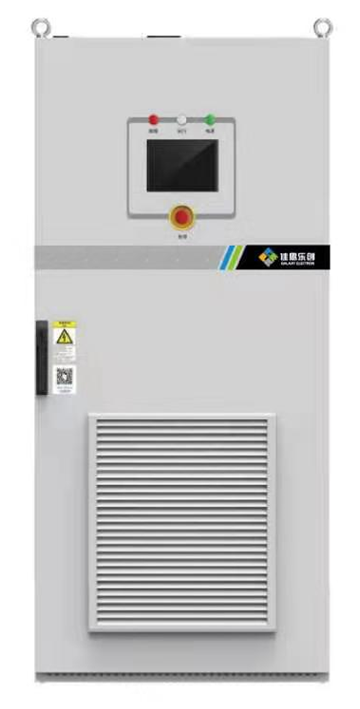

JPCS-1000系列储能变流器是北京佳思乐创科技有限公司研发生产的产品。

JPCS-1000系列储能变流器主要功能是实现蓄电池与电网之间的能量交换，对蓄电池进行充放电的控制和管理。在并网系统中，变流器主要运行在电流源（P/Q）模式，实现对电网的削峰填谷、调频调峰、有功储备以及无功支撑。同时，变流器也具备恒压、恒流和恒功率的多种充放电模式。

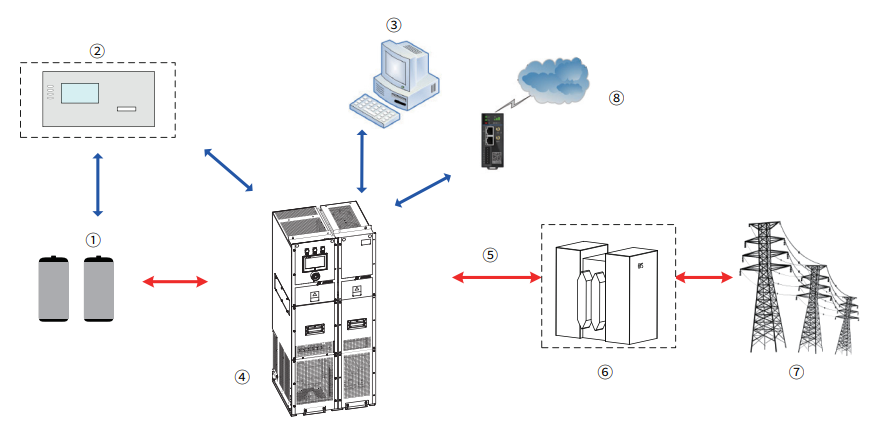

储能变流系统的主要功能是实现电网和蓄电池之间的电能转换，并对交换过程进行监控和管理。这一系统包括蓄电池、电池管理设备和能量管理设备，通常电站还配有隔离变压器和辅助供电设备。示意图如下

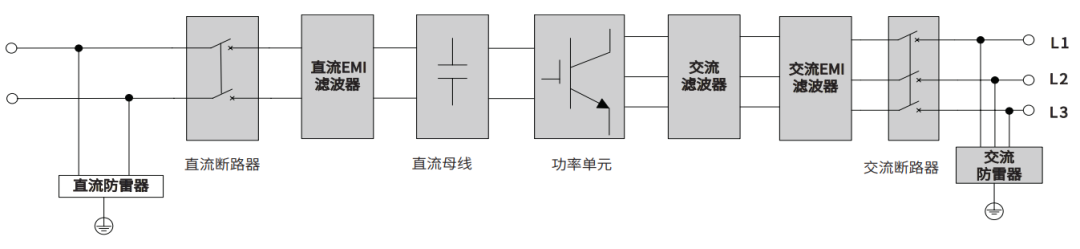

系统中电池（Bat）侧 1 路输入，输出为三相三线制输出，主功率原理框图如图所示：

JPCS-1000系列储能变流器支持并网和离网两种运行模式。

在并网运行中，储能变流器交流侧连接电网，直流侧连接蓄电池。与电网调度系统配合，参与电网调压调频，实现对电网负荷的削峰填谷。根据选择的运行模式，可对蓄电池进行恒压、恒流和恒功率充放电。

在离网运行中，储能变流器直流侧连接蓄电池，系统运行可输出固定频率和有效值的三相交流电压，实现对交流侧负荷的持续供电。

型号说明：

JPCS-1000/630

JPCS1000-储能变流器

630-功率等级630kW

500-功率等级500kW

JPCS-1000/630储能变流器技术规格

型号		JPCS-1000/630
直流侧参数	最大直流功率 (kW)	693kW
	直流母线最高电压 (V)	1000V
	直流侧最大电流 (A)	1195A
	直流电压工作范围 (V)	550 ～ 1000V
	满载工作范围（V）	580 ～ 850V
	直流电压纹波系数 (%)	<2%
交流参数（并网）	额定功率 (kW)	630kW
	最大输出功率 (kW)	693kW
	额定输出电流	957A
	最大输出电流	1148A
	交流接入方式	三相三线
	隔离方式	无隔离
	无功范围 (kvar)	-630kvar ～ 630kvar
	额定电网电压 (V)	380V
	允许电网电压 (V)	-15% ～ 10% 或 323V-418V
	额定电网频率 (Hz)	50Hz/60Hz
	允许频率偏差（Hz）	±2Hz
	电流总谐波畸变率 (%)	<3%（额定功率）
	功率因数	-1 ～ +1
	充放电转换时间 (ms)	<30ms
交流参数（离网）	额定输出电压 (V)	380V
	电压偏差	±3%
	电压不平衡度 (%)	<2%，短时 <4%
	电压总谐波畸变率 (%)	＜ 3%( 线性负载 )
	额定输出频率 (Hz)	50Hz/60Hz
	动态电压瞬变范围 (%)	<10%

JPCS-1000系列储能变流器支持并网和离网两种工作模式，并可作为AFE直流电压源，稳定直流电压。

主要特点及优点：

经济、高效

三电平拓扑、最高效率99%，单机功率500kW/630kW

独立模块化架构、便捷维护

体积小、初投低

模块化销售、集成优势分享
智能、友好
快速功率响应、±100%充放电转换20ms、调度更快速
通信链路时间短、选择多样
集成RS485、Ethernet、EtherCAT、CAN、ProfiNet等通信端口
支持IEC61850规约、光纤通信
安全、可靠
集成EMS、电池维护功能、主动能量调节、延长电池使用寿命。
