输电线路基础知识

输（送）电线路是连接发电厂与变电站（所）的传送电能的电力线路

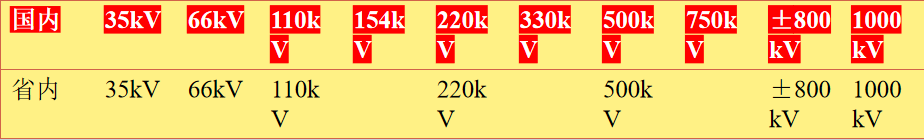

输电线路的电压等级

输电线路的分类

（1）按照传输电流的性质：

交流输电线路、直流输电线路

（2）按照结构形式：

架空输电线路、电缆线路。

如何快速区分输电线路的种类

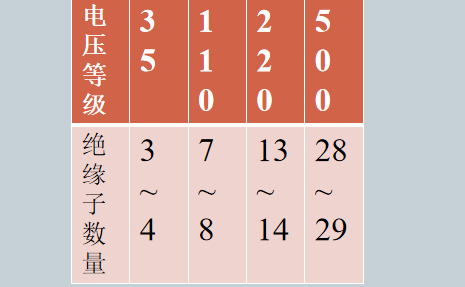

绝缘子的数量：

分裂导线的数量：

110kV线路一般不采用分裂导线； 220kV线路一般有单导线，双分裂导线（分垂直、斜排、水平排布方式）； 500kV线路一般采用双分裂或四分裂导线。

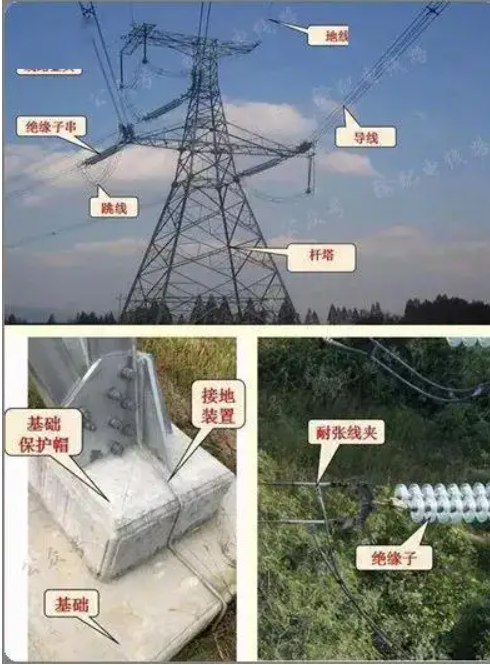

架空线路的杆塔一般根据四大方面进行分类。

1）按材质分类：

钢筋混凝土电杆、钢管杆、角钢塔、钢管塔。

（2）按用途分类：

直线（杆）塔、耐张（杆）塔、分歧（杆）塔、直线   小转角（杆）塔、跨越（杆） 塔。

（3）按回路数来分类：

单回路、双回路、三回路、四回路、多回路。

（4）按结构形式分类：

拉线型铁塔、自立式铁塔、自立式钢管铁塔。

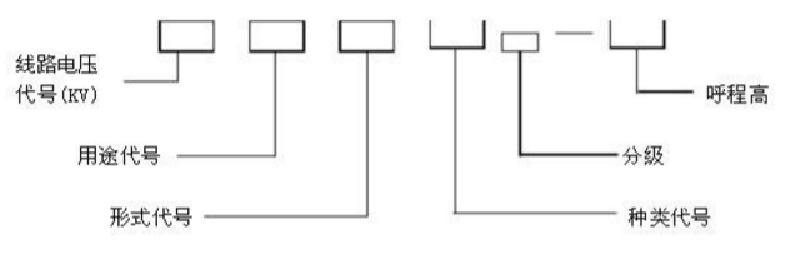

工程中杆塔型号的表示方法

1、表示杆塔用途分类的代号

 Z——直线杆塔；ZJ——直线转角杆塔；N——耐张杆塔；J——转角杆塔； D——终端杆塔；F——分支杆塔；K——跨越杆塔； H——换位杆塔

2、表示杆塔外形或导线、避雷线布置型式的代号

 S——上字型；  C——叉骨型；  M——猫头型；  Yu——鱼叉型；  V——V字型；  J——三角型；   G——干字型； Y——羊角型；  Q——桥型；    B——酒杯型；  Me——门型；   Gu——鼓型；  SZ——正伞型； SD——倒伞型；T——田字型；  W——王字型；  A——A字型；

3、表示杆塔的塔材和结构（即种类）的代号   G——钢筋混凝土杆；  T——自立式铁塔；    X——拉线式铁塔（不带X者为无拉线）

 4、表示杆塔组立方式的代号    L——拉线式  自立式可不表示。

 5、表示分级的代号：

    同一种塔形要按荷重进行分级，其分级代号用脚注数字1、2、3??表示

避雷线的作用：

（1）减少雷电直接击于导线的机会。

（2）避雷线一般直接接地，它依靠低的接地电阻泄导雷电流，以降低雷击过电压。

（3）避雷线对导线的屏蔽及导线、避雷线间的耦合作用，降低雷击过电压。

（4）在导线断线情况下，避雷线对杆塔起一定支持作用。

（5）绝缘避雷线有些还用于通信，有时也是用于融冰。

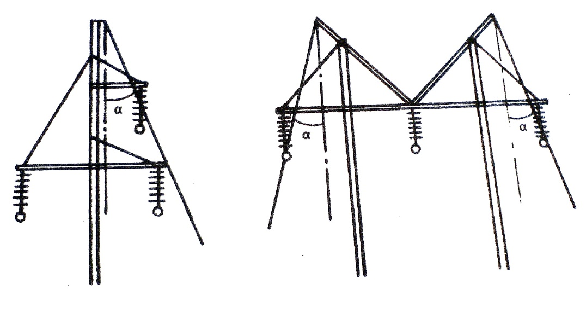

防雷保护角：

导线悬挂点与避雷线悬挂点点连线同铅垂线间的夹角。

导线的作用：

传导电流，输送电能

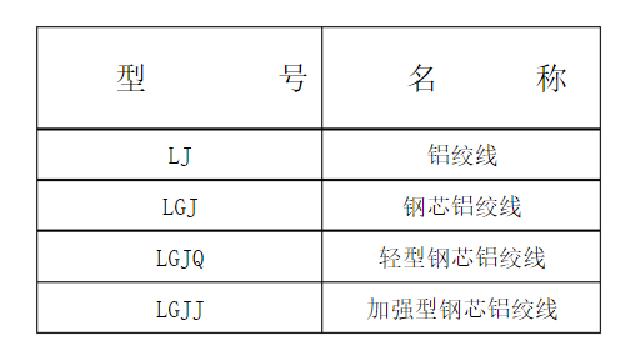

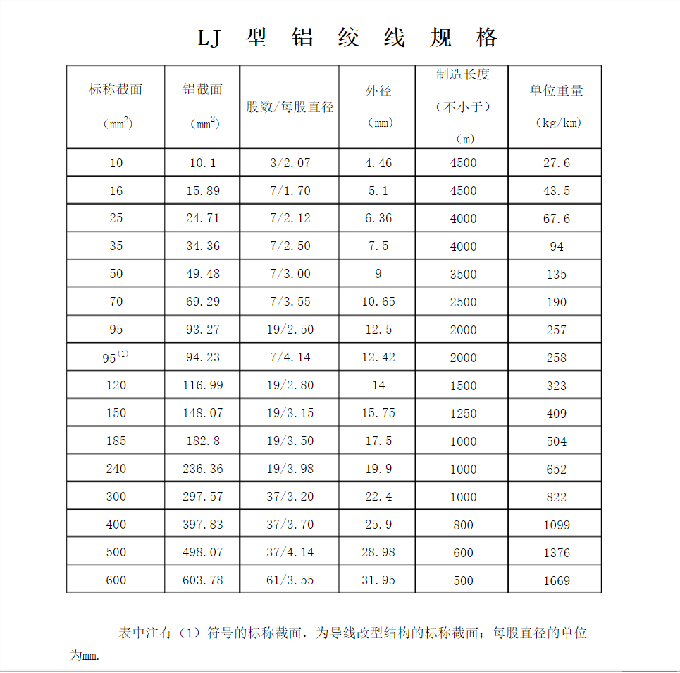

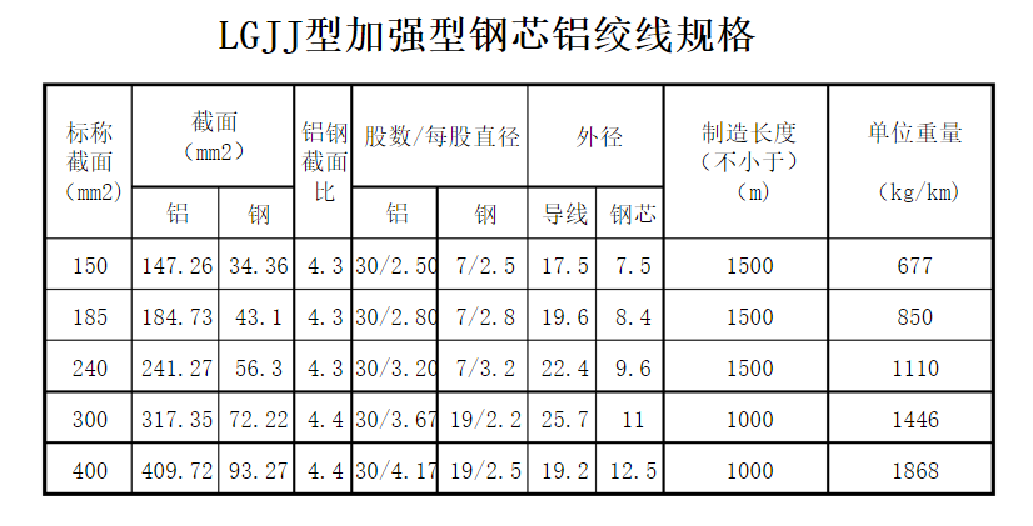

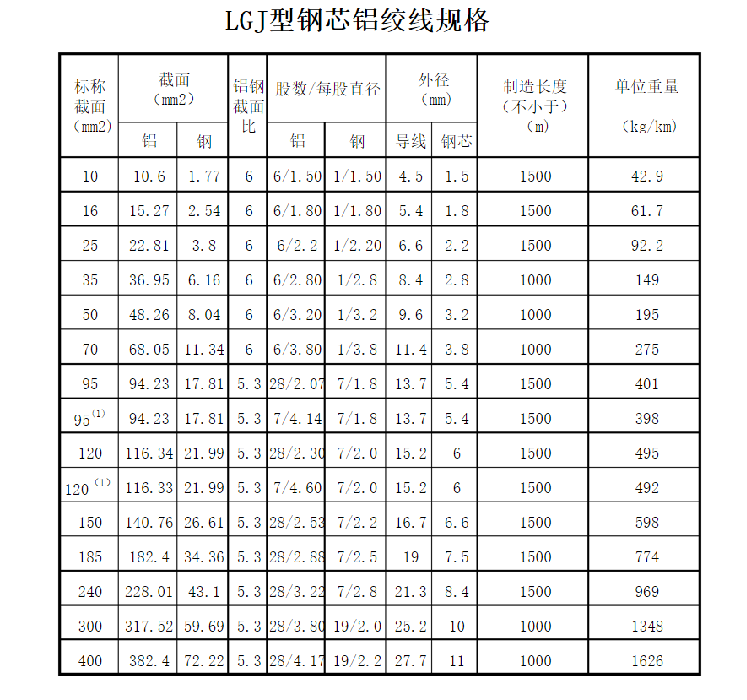

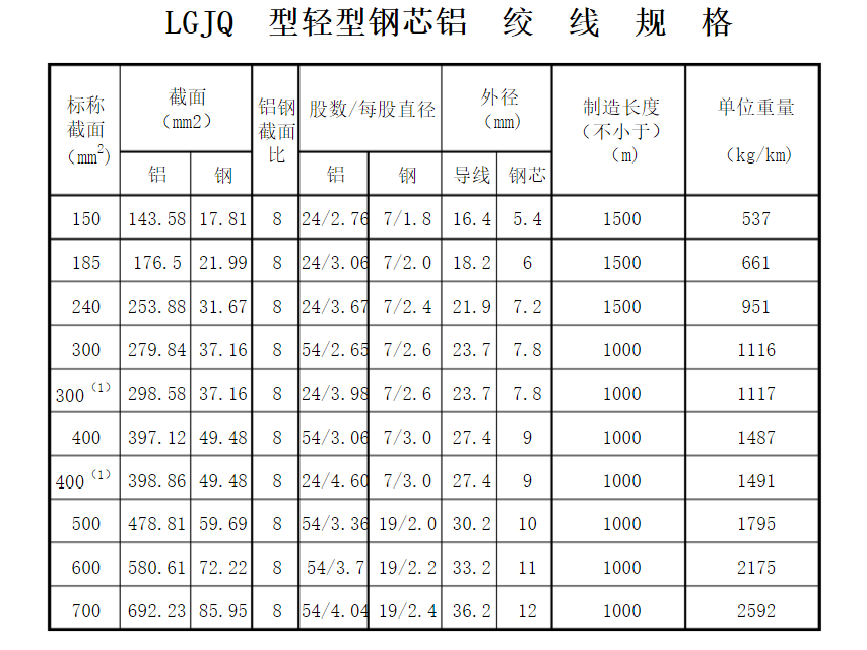

导线的型号

绝缘子的作用：

输电线路，供悬挂或张紧导线，并使其与塔杆绝缘。

绝缘子的分类：

 绝缘子按使用电压可分为高压绝缘子和低压绝缘子。    绝缘子按制造材料可分为瓷绝缘子、玻璃绝缘子和有机材料(环氧  树脂浇注的)绝缘子。

 绝缘子按其装置场所可分为户内绝缘子和户外绝缘子。

 绝缘子的连接方式：

一般绝缘子有双联和单串组合两种方式。

双联组合：由于合成绝缘子在使用一到两年后，会发生机械强度下降的问题，所以广泛应用于采用合成绝缘子的110kV及以上送电线路的耐张绝缘串上，以提高机械强度。

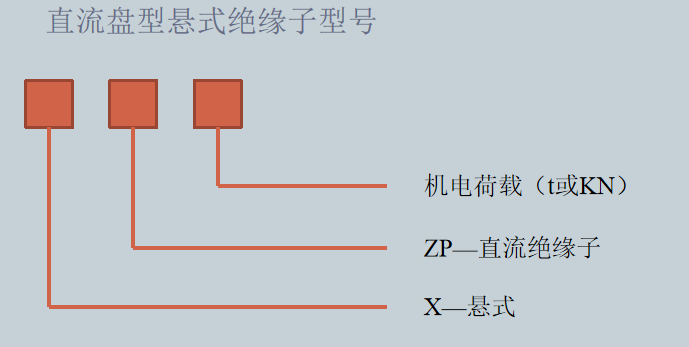

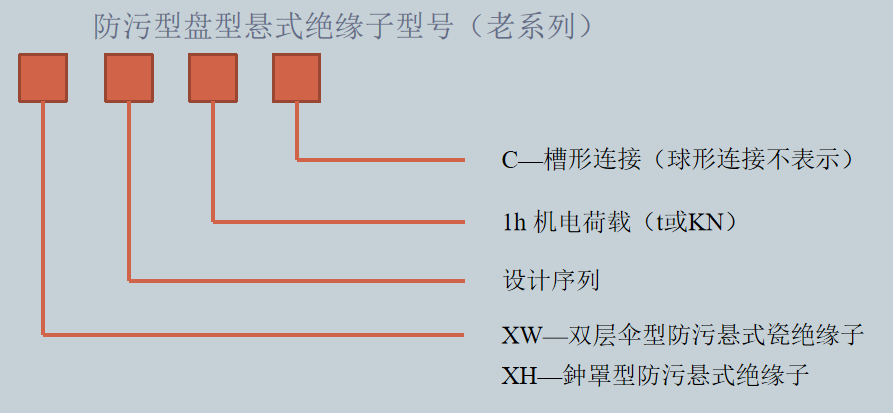

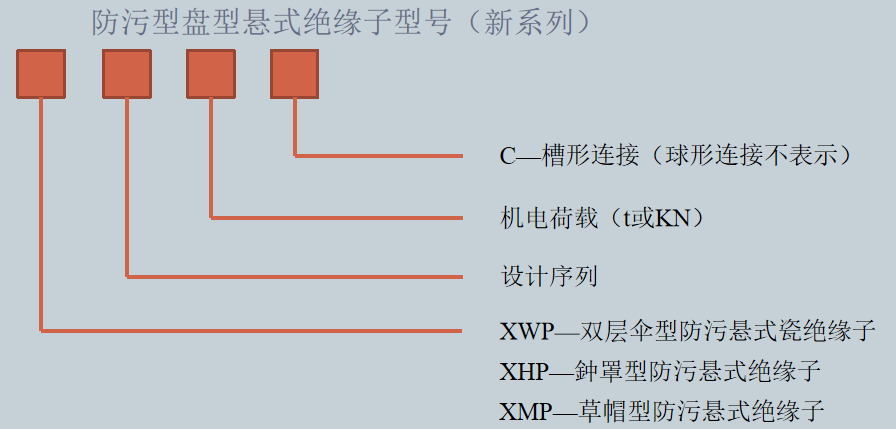

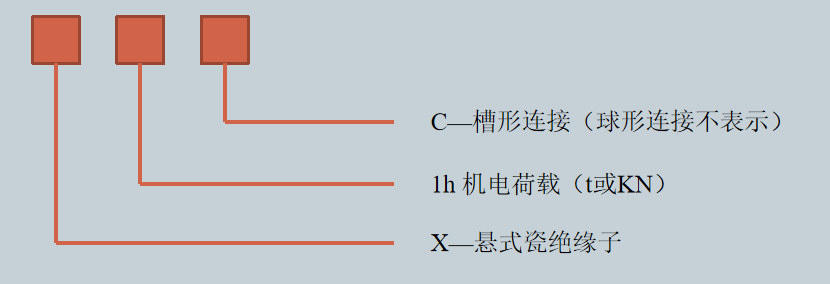

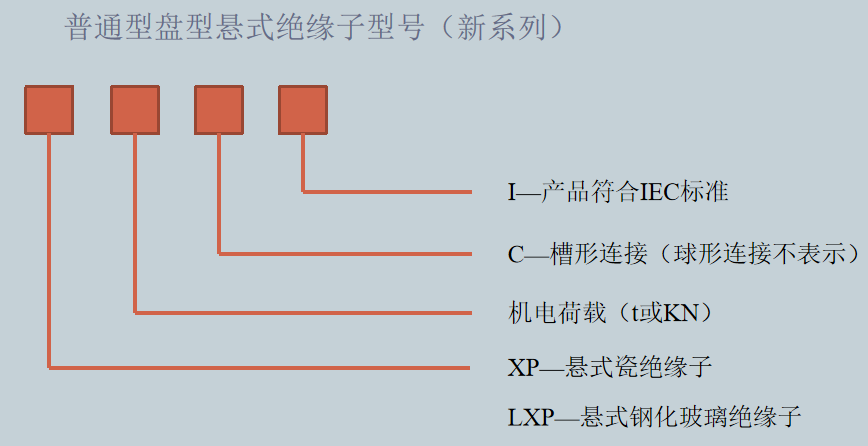

绝缘子的型号含义（命名规则）

  普通型盘型悬式绝缘子型号（老系列）

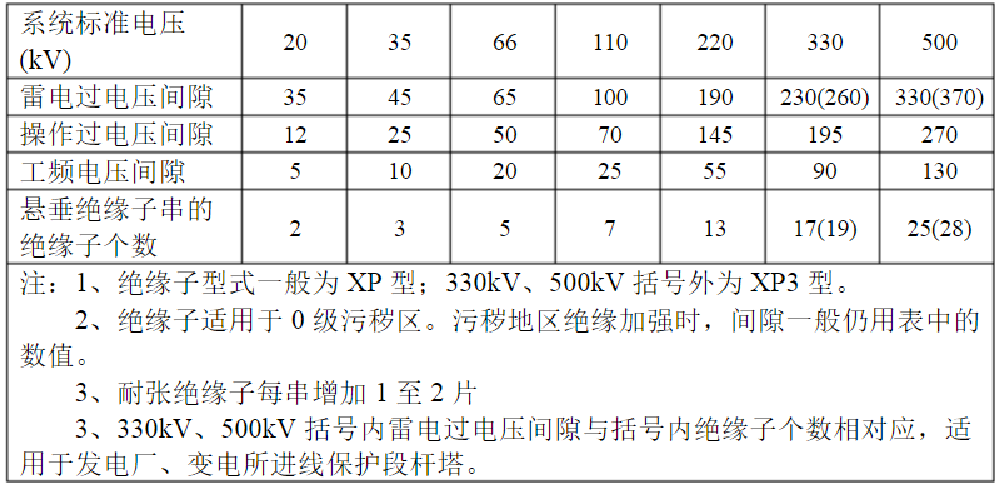

线路绝缘子每串最少片数和最小空气间隙    (cm)

基础形式：

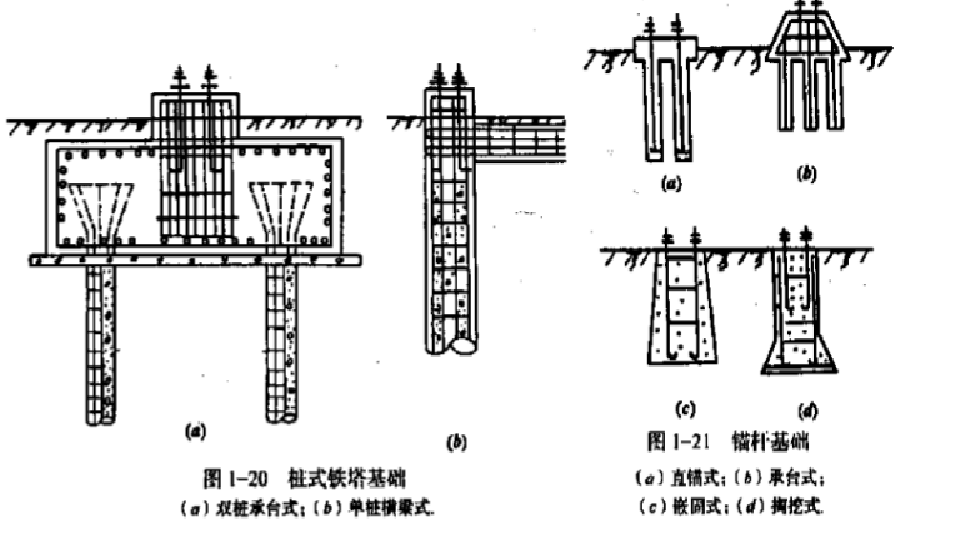

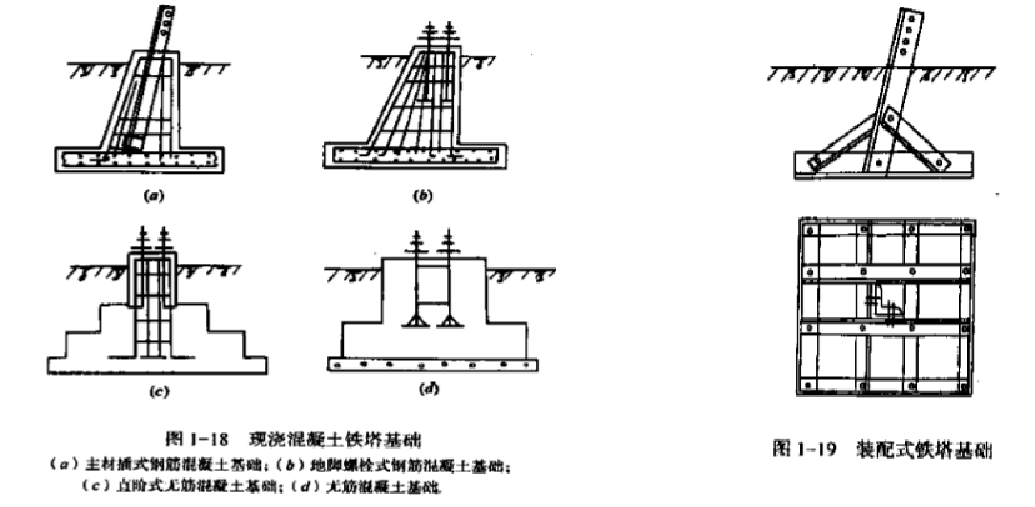

铁塔基础根据铁塔类型、地形地质、施工条件以及承受荷载的不同而不同，常见的有现浇混凝土基础（分配筋和无筋两大类）、装配式基础（通常采用镀锌角铁组成格构形基础）、桩式基础（主要采用钢筋混凝土灌注桩）、锚杆基础（岩石基础）等，多用现浇混凝土基础。

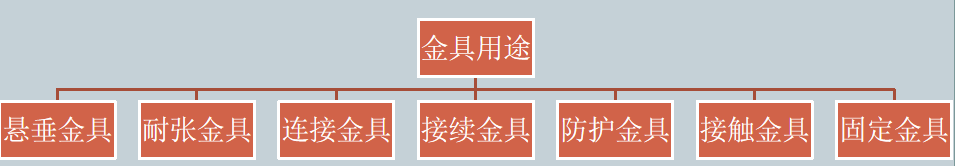

金具定义：

升压变电所和降压变电所的配电装置中的设备与导体、导体与导线、输电线路导线自身的连接及绝缘子连接成串，导线、绝缘子自身的保护等所用附件均称为金具

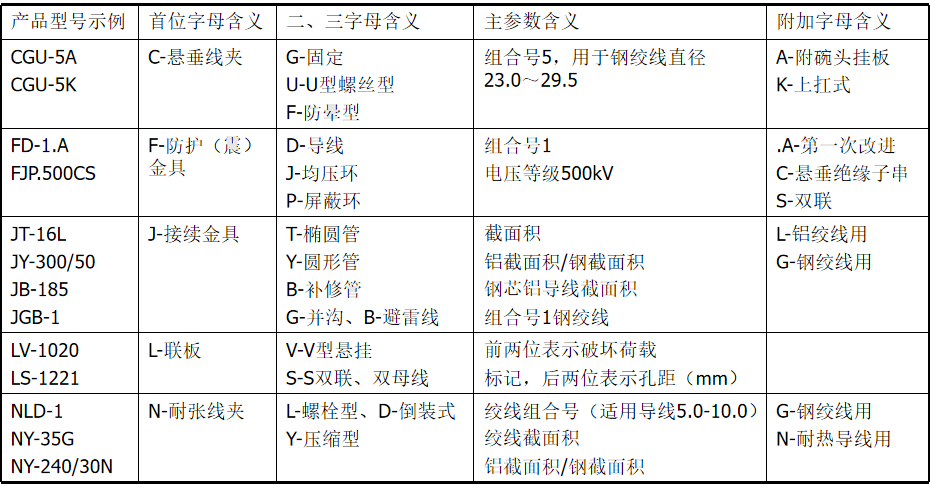

电力金具型号命名示例

接地装置：接地体和接地线的总和，称为接地装置。

接地体：埋入地中并直接与大地（包括土壤、江、河、湖、井水）接触的金属导体。
