平面图包含有：矩形（平行四边形，梯形）、圆（扇形）、椭圆、多边形（3条边及以上）。

通用部分：

1、打开cad，进入cad界面。

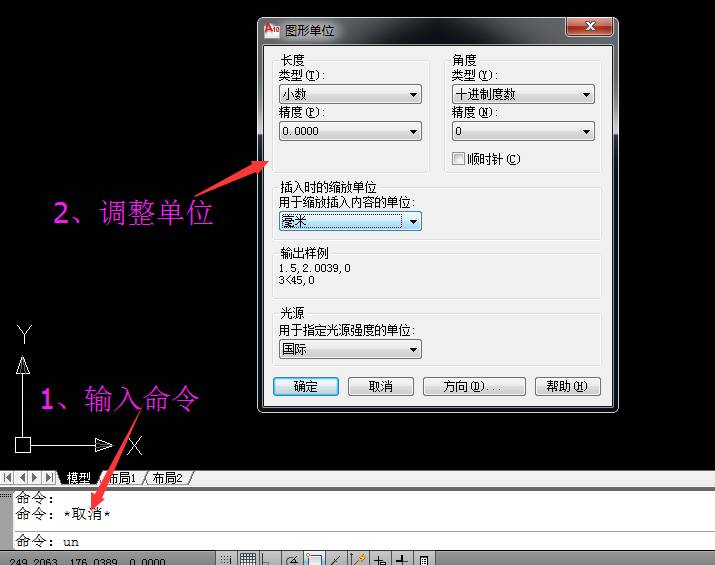

2、输入命令un，弹出单位调整对话框调整cad默认单位参数，点击确定退出对话框。

一、矩形（平行四边形，梯形）绘制

绘制一个长为100mm，宽为50mm的矩形。

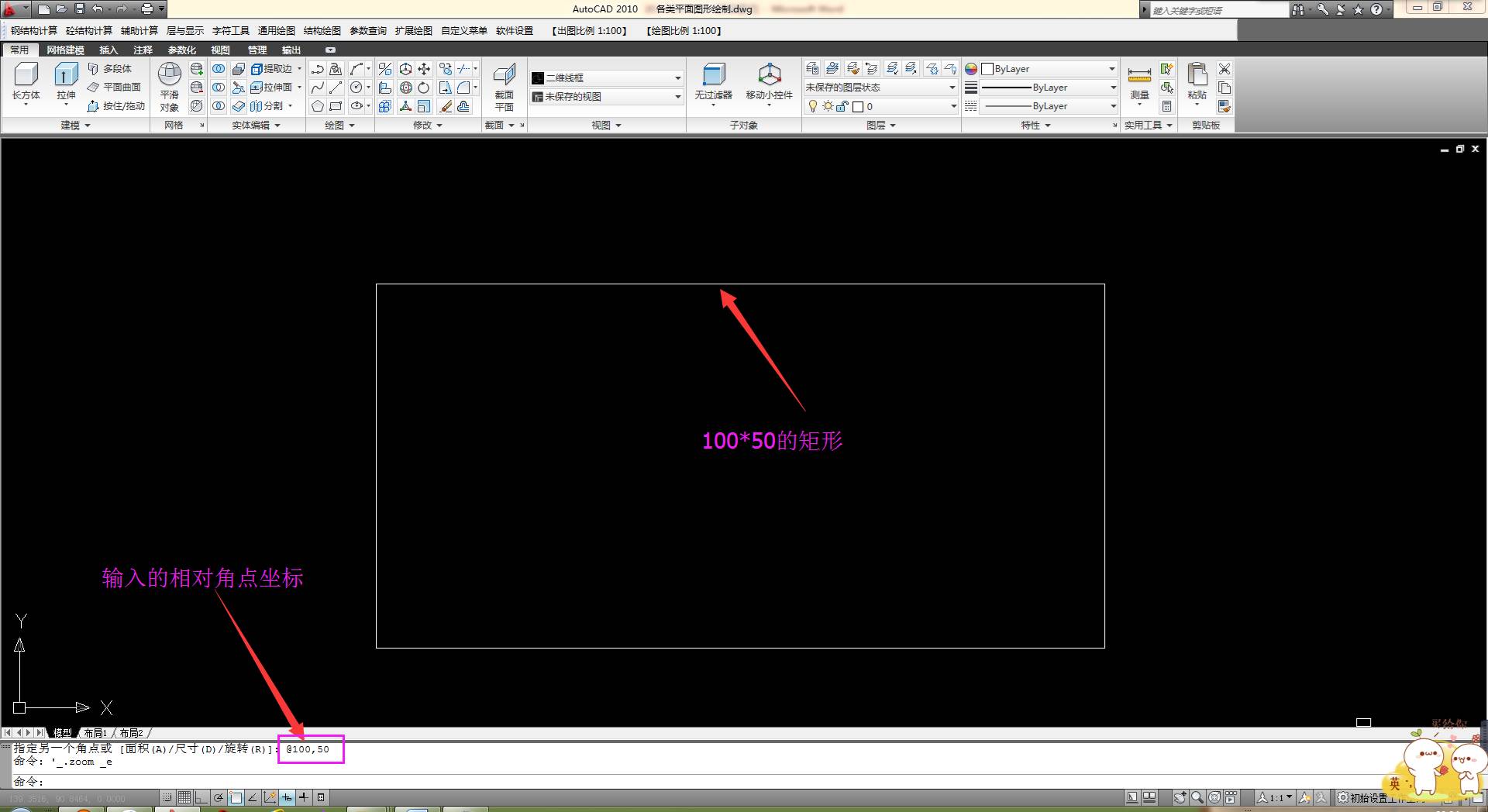

1、输入命令Rec（Rectang），程序会提示你指定第一点，此时可任意点一点；然后程序提示你指定第二点，此时第二点直接手动输入坐标@100,50即可（必须在英文状态下输入逗号间隔，@为相对于前一个点的坐标值）。

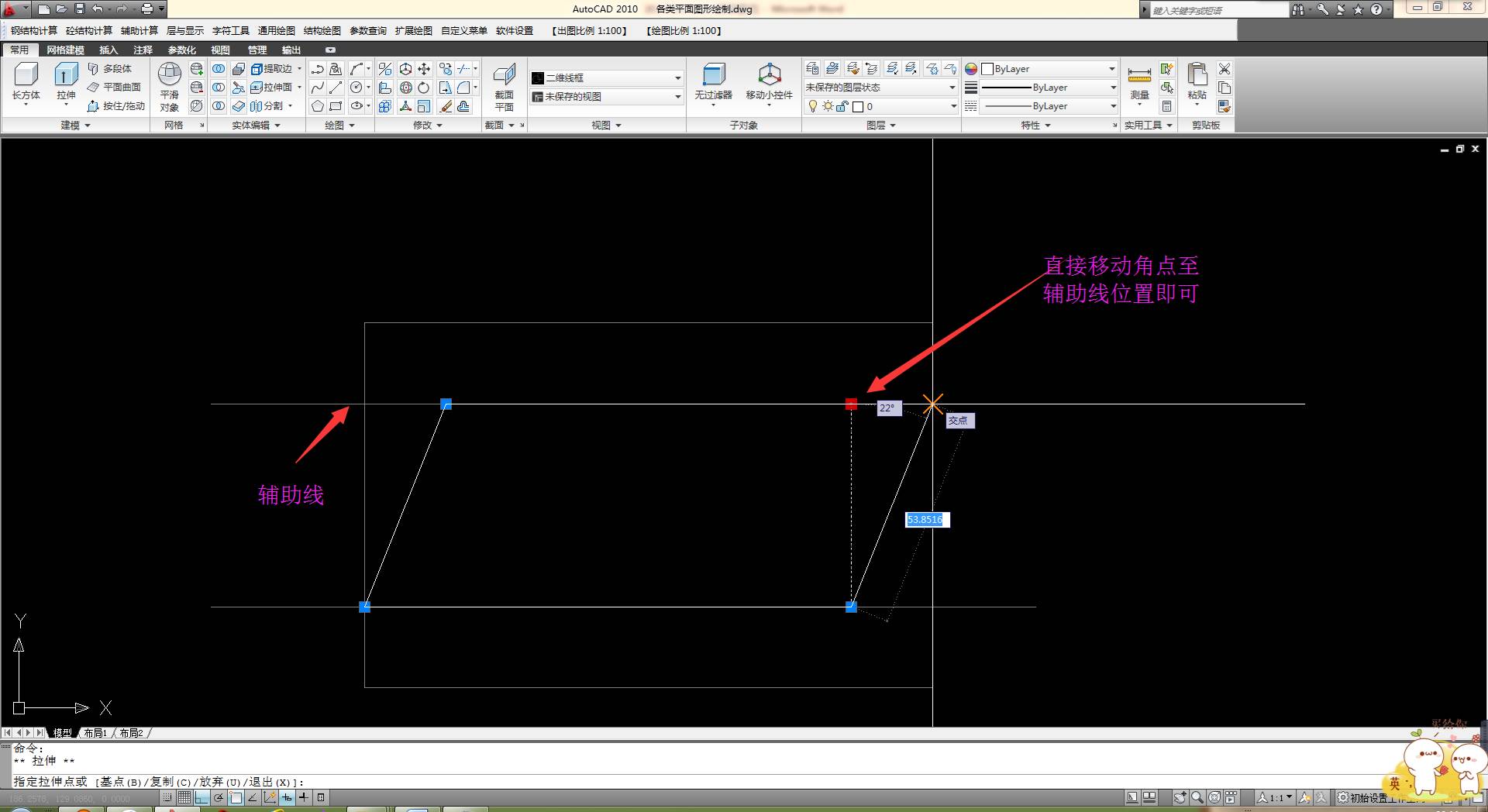

2、绘制完后的矩形本质上是闭合的多段线，角点是可移动的，绘制平行四边形或梯形可根据这个特性，通过辅助线适当移动角点。

二、圆（扇形）绘制

输入命令C（circle），程序会提示你指定点，默认指定圆心点，点击后输入圆半径/直径即可。

重点说一下画一个圆，与已画好的两个圆相切。

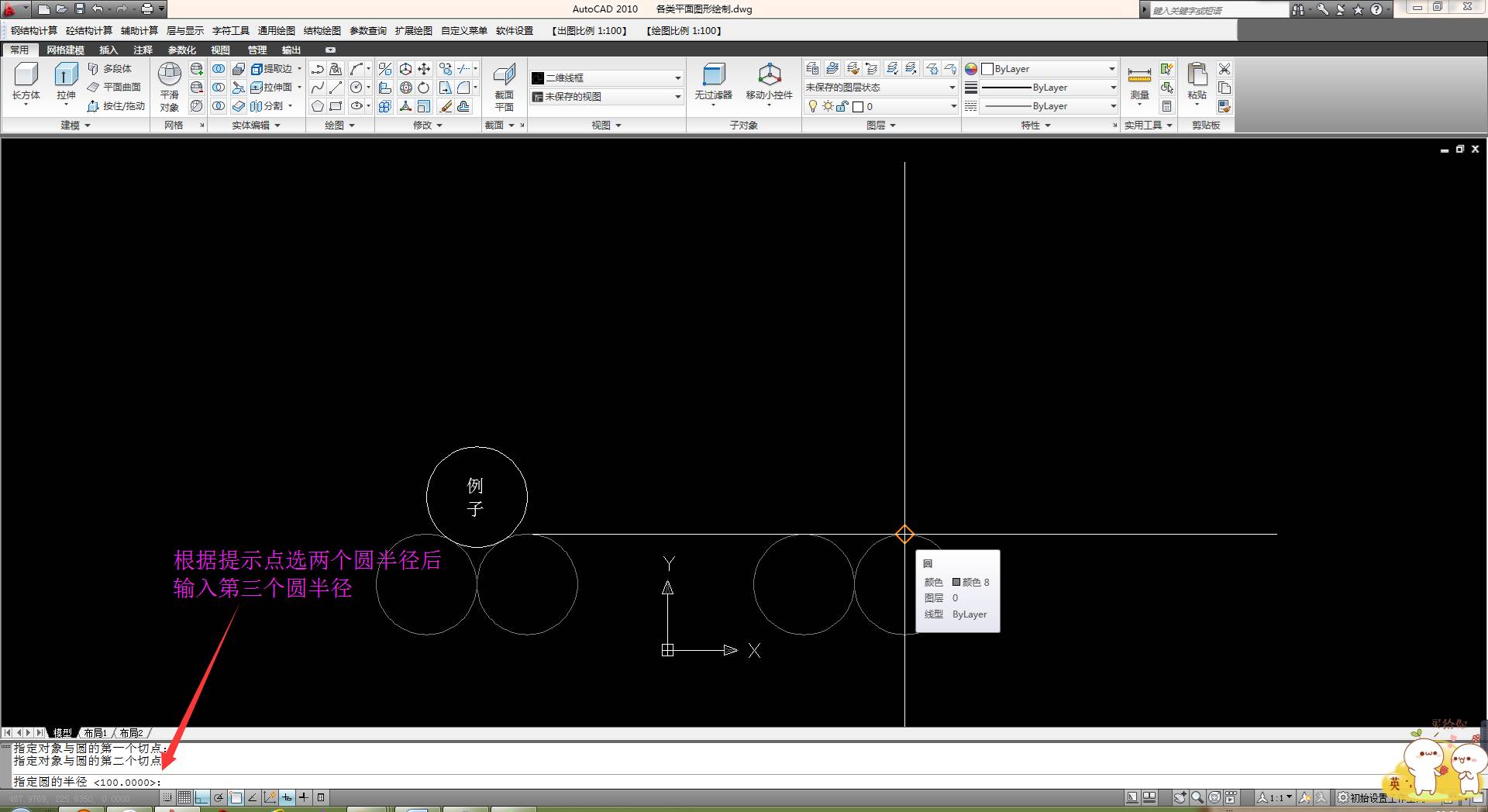

输入命令C，空格后根据提示输入3P，然后依次点选两个已画好圆的边线，即可画出第三个圆与前两个圆相切。如下：

扇形的绘制，可以通过命令A（Arc）绘制圆弧，然后用直线连接实现。

三、椭圆绘制

输入命令el（ELLIPSE），程序会提示你指定椭圆的轴端点或 [圆弧(A)/中心点(C)]，根据程序提示操作即可。

四、多边形绘制

绘制命令POL（POLYGON），输入边长数，三角形即输入3，依次类推。如果不是根据边画图，程序会提示你选择[内接于圆(I)/外切于圆(C)]，其中，内切于圆表示三角形三个角点在圆上，外切于圆表示三角形三条边与外圆相切。

知识点：各类平面图形绘制

平面图的绘制
