高压并联电容器成套装置介绍

发布于:2023-02-17 11:10:17 来自:电气工程/电气工程原创版块 [复制转发]

知识点:高压并联电容器装置

一、  用途

高压并联电容器装置主要用于电力系统进行无功补偿,提高功率因数,降低线路损耗,改善电压质量,充分发挥发电、供电设备的效率。


二、  使用环境条件

(1) 安装地点:户内或户外。

(2) 海拔高度:1000m及以下(超过1000m时应在订货时注明)。

(3) 环境温度:-40℃~+45℃(超过以上范围时应在订货时注明)。

(4) 相对湿度:≤95%。

(5) 抗震强度:地面水平加速度0.25g,垂直加速度0.125g,两种加速度同时作用,g为地心引力加速度(超过以上要求时应在订货时注明)。

(6) 装置的安装地坪应与垂直面倾斜度不超过5度;安装运行地点应无剧烈的  机械振动、无有害气体和蒸汽、无导电性或爆炸性尘埃。



三、 结构简介

装置主要由并联电容器、串联电抗器、放电线圈、氧化锌避雷器、 隔离(接地)开关、支柱绝缘子、连接母线和电容器构架等设备组成。若采不平衡电流保护时,应有电流互感器。

串联电抗器串接在电容器组的回路中,用于抑制高次谐波和限制合闸涌流。

(1) 仅用于限制涌流时,电抗率可取0.1%~1%。

(2) 用于抑制5次及以上谐波时,电抗率可取4.5%~5%。

(3) 用于抑制3次及以上谐波时,电抗率可取12%。

氧化锌避雷器连接在电容器高压端与地线回路之间,以限制投切电容器所引起的操作过电压。

放电线圈并接于电容器组的两端,当电容器组断开电源时,能将电容器两端的剩余电压在5s内自电压峰值降至50V以下。



四、 装置型号的意义

TBB① - ② / ③ - ④ ⑤ W

说明:

TBB——高压并联电容器装置。

① ——装置的额定电压,单位:kV。

② ——装置的额定容量,单位:kvar。

③ ——装置所采用电容器单元的额定容量,单位:kvar。

④ ——“A”表示装置采用单星形接线;

   “B”表示装置采用双星形接线;

⑤ ——一次接线保护方式

一次接线方式

不平衡保护的种类

代号

单星形

开口三角零序电压保护

K

相电压纵差保护

C

桥式差流保护

Q

双星形

中性点不平衡电流保护

L

W——户外型产品,无“W”为户内型产品。



五、 主要技术参数

装置允许过负荷能力

(1)  工频稳态过电压能力:

(2) 稳态过电流能力

工频过电压

最大持续运行时间

1.05Un

连续

1.10Un

每24小时中8小时连续

1.15Un

每24小时中30分钟连续

1.20Un

每24小时中5分钟

1.30Un

每24小时中1分钟


电容器单元能在不超过1.3倍于该单元在额定正弦电压和额定频率下产生的电流的稳态过电流下连续运行,过渡过程除外。由于实际电容最大可达 1.1CN,故最大电流可达1.43IN

电容量偏差:

1) 整组电容器装置实测电容值与其额定值的偏差不超过:0~+5%。

2) 电容器组任何两线路端子间、串联段之间的最大与最小之比不大于1.02。



六、 订货须知

用户在确定所需电容器组安装容量、单元电容器规格、接线保护方式及系统电压后,可根据配置表及其附图来选择合适的装置,确定其规格型号、外形尺寸和布置形式。

配置表中装置额定电抗率均为5%,客户如有不同要求,订货时请特别说明!

当安装运行地点海拔高度超过1000米时或使用环境温度低于-40℃和高于+45℃时,请在订货中明确说明!

用户订货时,须写明电容器组安装容量、安装方式、单元电容器规格、接线保护方式、系统电压、围栏(材质,网孔尺寸等)及数量等。

用户订货时,应注明是否配电抗器,电抗率是多少,是否需电抗器围栏等。

用户应提供安装地点系统最大、最小短路容量,以便校核是否会发生谐振。

配置表和附图参数仅供参考,可按客户要求进行特别设计。

七、 配置表

户内柜式并联电容器成套装置配置表

装置型号

装置电压

kV

总容量

kvar

单台

容量kvar

接线保护方式

串联电抗器

外形尺寸

L×W×H

(m)

图例

1

TBB10-300/100-AK

10

300

100

单星型开口三角电压保护

铁芯

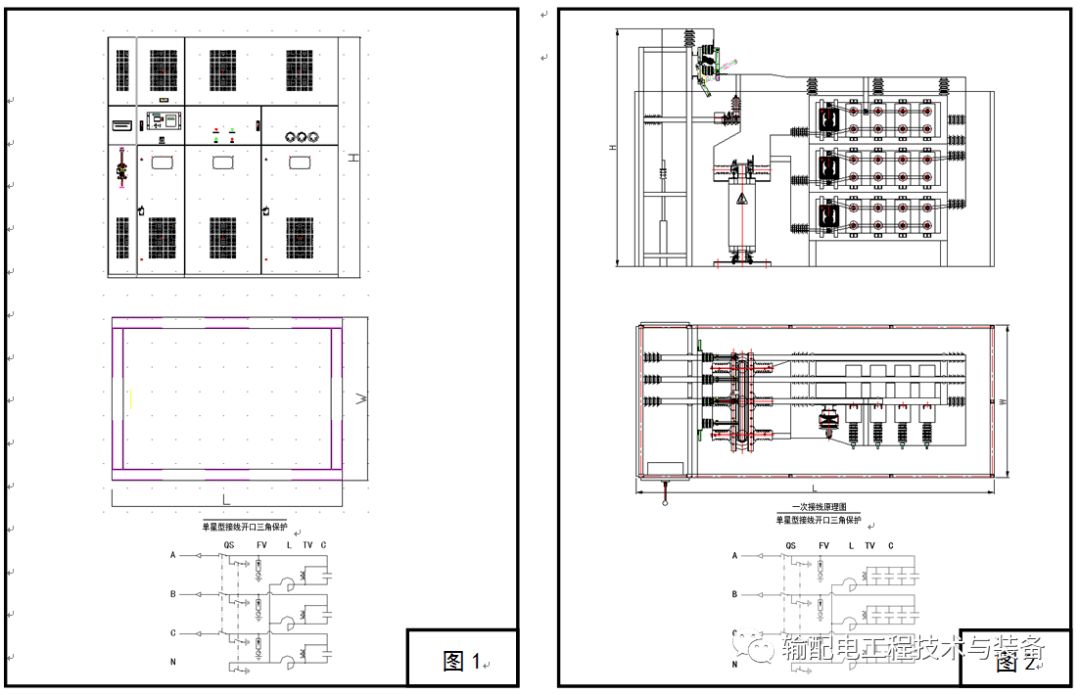

1.2×1.7×2.5

图1

2

TBB10-600/200-AK

600

200

铁芯

1.2×1.7×2.5

图1

3

TBB10-1002/334-AK

1002

334

铁芯

1.2×1.7×2.5

图1

4

TBB10-2004/334-AK

2004

334

铁芯

3.0×1.7×2.5

图2

5

TBB10-2400/200-AK

2400

200

铁芯

3.6×1.7×2.7

图2

6

TBB10-3006/334-AK

3006

334

铁芯

3.4×1.7×2.7

图2

7

TBB10-3600/200-AK

3600

200

铁芯

3.8×1.7×2.7

图2

8

TBB10-4008/334-AK

4008

334

铁芯

3.6×1.7×2.7

图2

9

TBB10-4800/200-AK

4800

200

铁芯

4.2×1.7×2.7

图2

10

TBB10-5010/334-AK

5010

417

铁芯

4.0×1.7×2.7

图2

11

TBB10-6012/334-AK

6012

334

铁芯

4.6×1.7×2.7

图2

注:可以根据系统要求,配置无功自动控制器,实现分组投切。

户内框架式并联电容器成套装置配置表

装置型号

装置电压

kV

总容量

kvar

单台

容量kvar

接线保护方式

串联电抗器

外形尺寸

L×W×H

(m)

图例

1

TBB10-300/100-AK

10

300

100

单星型开口三角电压保护

铁芯

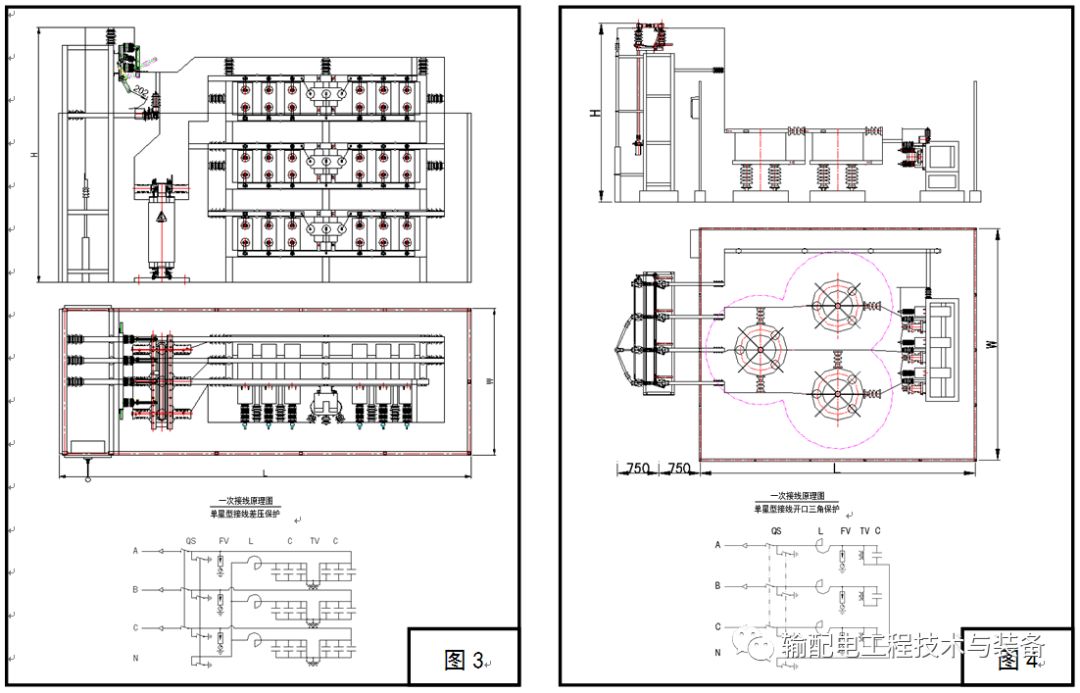

3.2×1.7×2.5

图2

2

TBB10-600/200-AK

600

200

铁芯

3.2×1.7×2.5

图2

3

TBB10-1002/334-AK

1002

334

铁芯

3.2×1.7×2.5

图2

4

TBB10-2004/334-AK

2004

334

铁芯

3.4×1.7×2.5

图2

5

TBB10-2400/200-AK

2400

200

铁芯

4.0×1.7×2.7

图2

6

TBB10-3006/334-AK

3006

334

铁芯

3.7×1.7×2.7

图2

7

TBB10-3600/200-AK

3600

200

铁芯

4.6×1.7×2.7

图2

8

TBB10-4008/334-AK

4008

334

铁芯

4.0×1.7×2.7

图2

9

TBB10-4800/200-AK

4800

200

铁芯

4.9×1.7×2.7

图2

10

TBB10-5010/334-AK

5010

417

铁芯

4.3×1.7×2.7

图2

11

TBB10-6012/334-AK

6012

334

铁芯

4.6×1.7×2.7

图2

12

TBB10-6012/334-AC

6012

334

单星型差压保护

铁芯

4.9×1.7×3.0

图3

13

TBB10-8016/334-AC

8016

334

铁芯

5.5×1.7×3.0

图3

14

TBB10-10020/334-AC

10020

334

铁芯

6.1×1.7×3.0

图3

15

TBB35-10008/417-AC

35

10008

417

单星型差压保护

铁芯

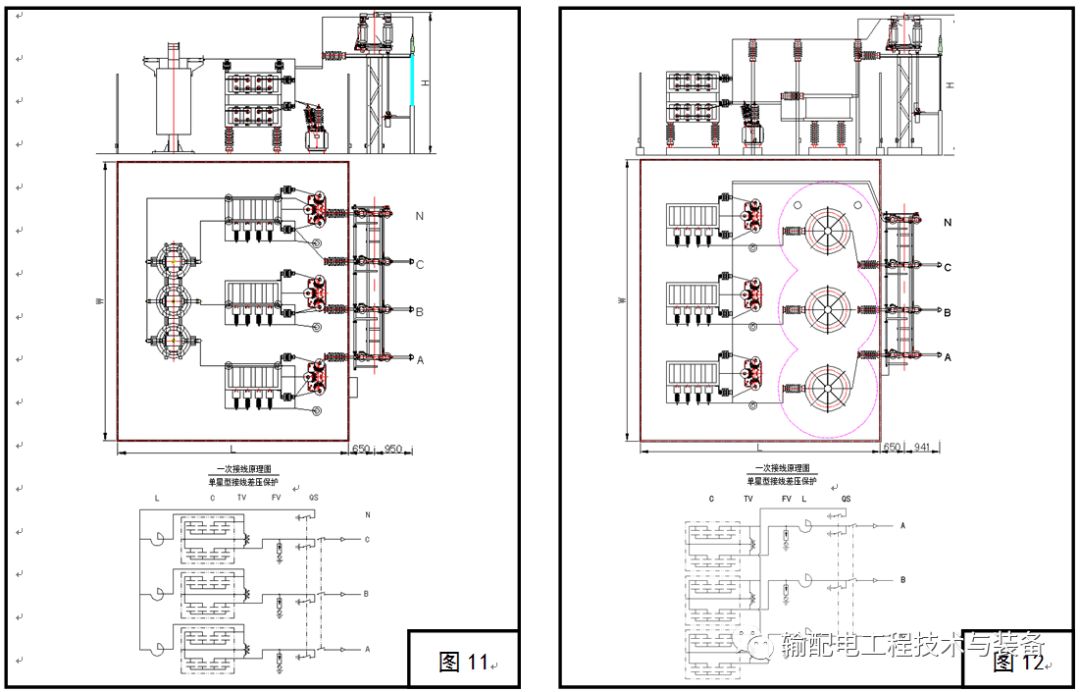

5.8×7.0×3.6

图11

16

TBB35-20016/417-AC

20016

417

铁芯

7.0×7.0×3.6

图11


户外框架式并联电容器成套装置配置表

装置型号

装置电压

kV

总容量

kvar

单台

容量kvar

接线保护方式

串联电抗器

外形尺寸

L×W×H

(m)

图例

1

TBB10-1002/334-AKW

10

1002

334

开口三角电压保护

空芯

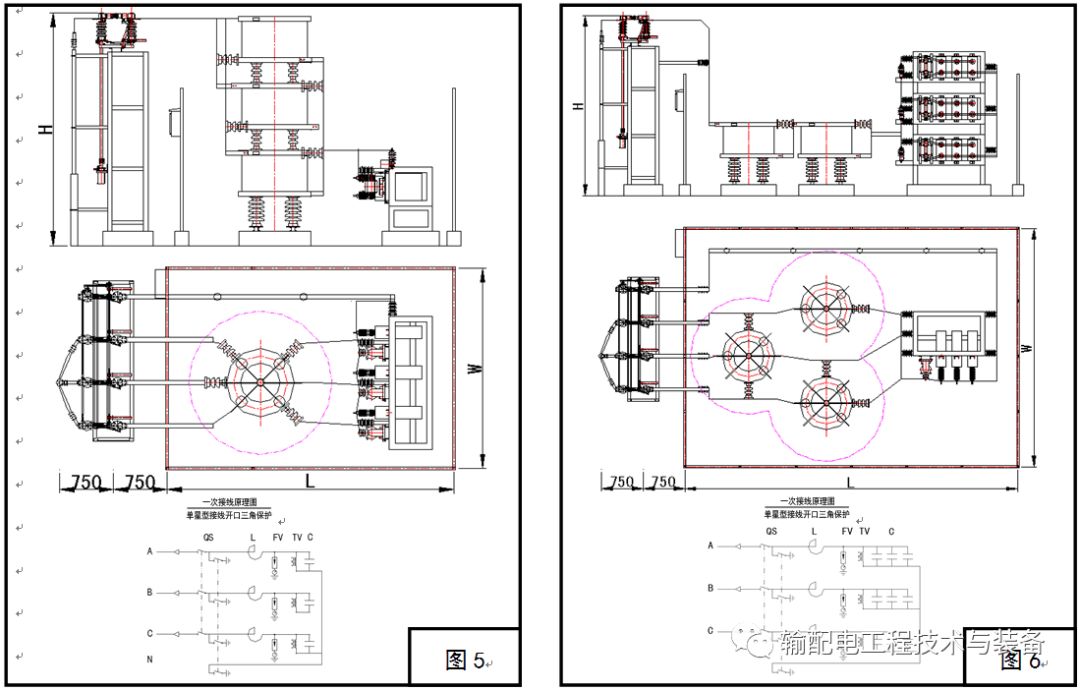

5.0×4.2×3.3

图4

3.8×2.8×3.3

图5

2

TBB10-2004/334-AKW

2004

334

空芯

5.0×4.2×3.3

图4

4.7×3.0×3.3

图8

3

TBB10-2400/200-AKW

2400

200

空芯

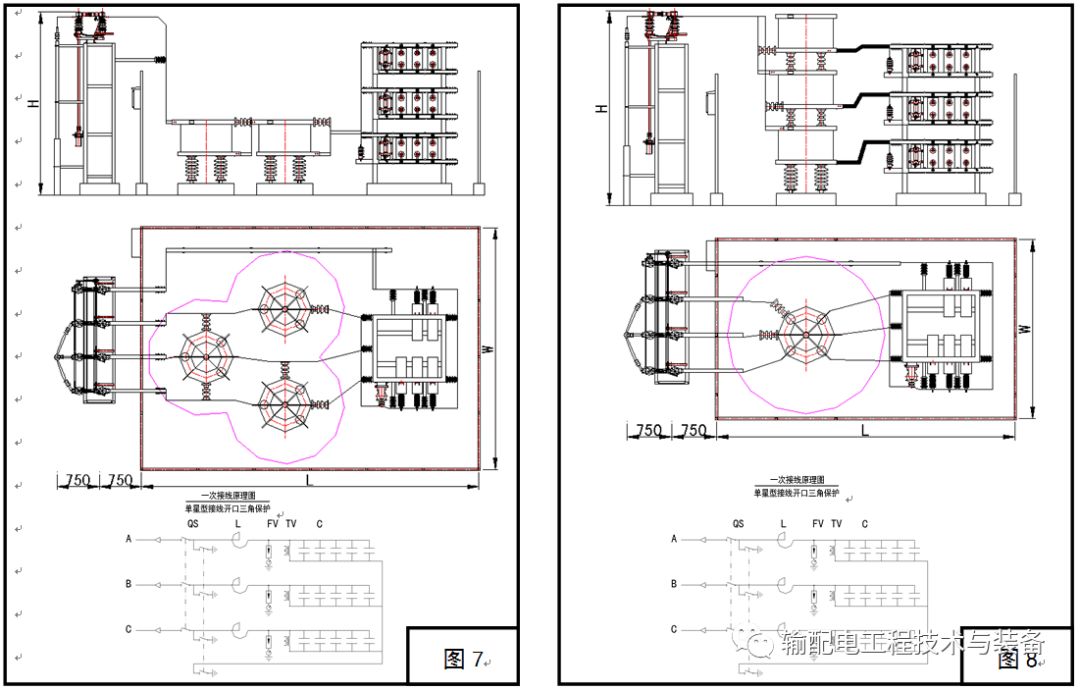

6.3×4.3×3.3

图7

5.0×3.0×3.3

图8

4

TBB10-3006/334-AKW

3006

334

空芯

6.0×4.3×3.3

图6

5.0×3.0×3.3

图8

5

TBB10-3600/200-AKW

3600

200

空芯

6.3×4.3×3.3

图7

5.0×3.0×3.3

图8

6

TBB10-4008/334-AKW

4008

334

空芯

6.3×4.3×3.3

图6

5.0×3.0×3.3

图8

7

TBB10-4800/200-ACW

4800

200

空芯

6.6×5.0×3.3

图7

5.0×3.0×3.3

图8

8

TBB10-5010/334-AKW

5010

417

空芯

6.6×5.0×3.3

图7

5.0×3.0×3.3

图8

9

TBB10-6012/334-AKW

6012

334

空芯

6.6×5.0×3.3

图7

5.0×3.0×3.3

图8

10

TBB10-6012/334-ACW

6012

334

差压保护

空芯

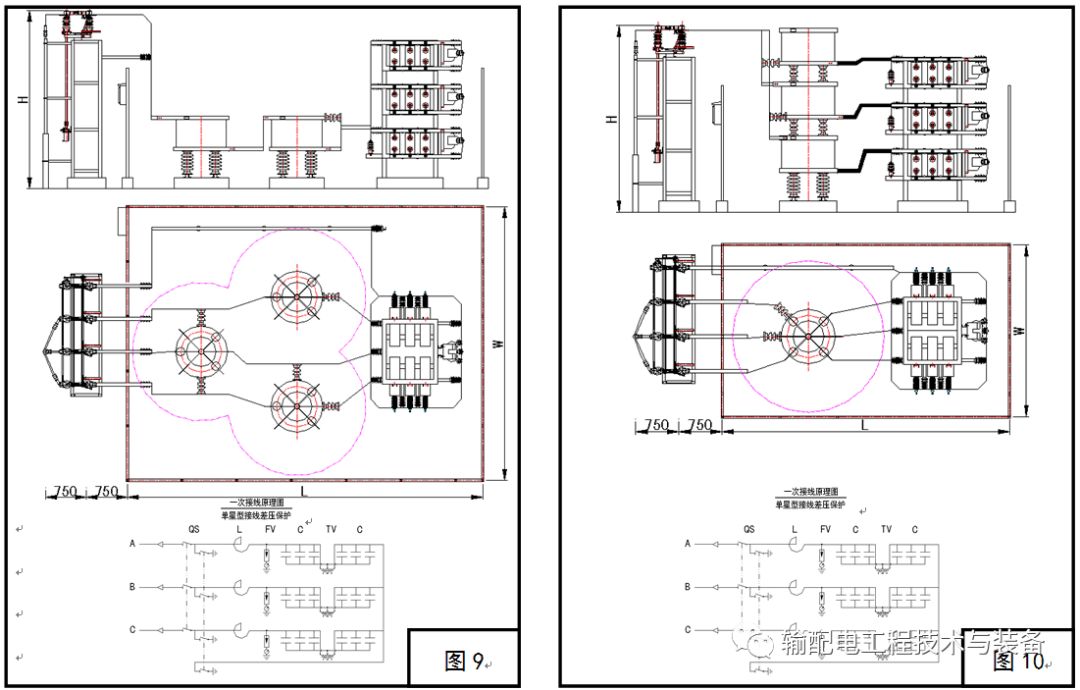

6.5×5.0×3.3

图9

5.0×3.0×3.3

图10

11

TBB10-8016/334-ACW

8016

334

空芯

7.0×5.4×3.3

图9

5.5×3.2×3.3

图10

12

TBB10-10020/334-ACW

10020

334

空芯

7.6×5.6×3.3

图9

5.8×3.2×3.3

图10

13

TBB35-10008/417-ACW

35

10008

417

差压保护

空芯

6.4×7.5×3.6

图12

14

TBB35-20016/417-ACW

20016

417

空芯

7.5×8.0×3.6

图12

15

TBB35-40032/417-AQW

40032

417

桥差保护

空芯

6.5×7.5×3.5

图13

16

TBB35-60000/500-AQW

60000

500

空芯

7.0×7.5×3.5

图13

17

TBB35-80064/556-AQW

80064

556

空芯

7.5×7.5×3.5

图13

18

TBB66-20016/417-ACW

66

20016

417

差压保护

空芯

5.0×7.5×3.7

图16

19

TBB66-25020/417-ACW

25020

417

空芯

5.3×7.5×3.7

图16

20

TBB66-20016/417-AQW

20016

417

桥差保护

空芯

5.4×7.5×3.7

图14

21

TBB66-25020/417-AQW

25020

417

空芯

7.5×7.5×3.7

图14

22

TBB66-60000/500-AQW

60000

500

空芯

7.5×7.5×3.7

图14

23

TBB66-80064/556-AQW

80064

556

空芯

8.0×7.5×3.5

图14

24

TBB66-120000/500-AQW

120000

500

空芯

13.0×8.0×5.6

图14

25

TBB110-240000/555.6-AQW

110

240000

555.6

双桥差保护

空芯

12.5×19.0×6.5

图15
