知识点：施工图纸会审要点

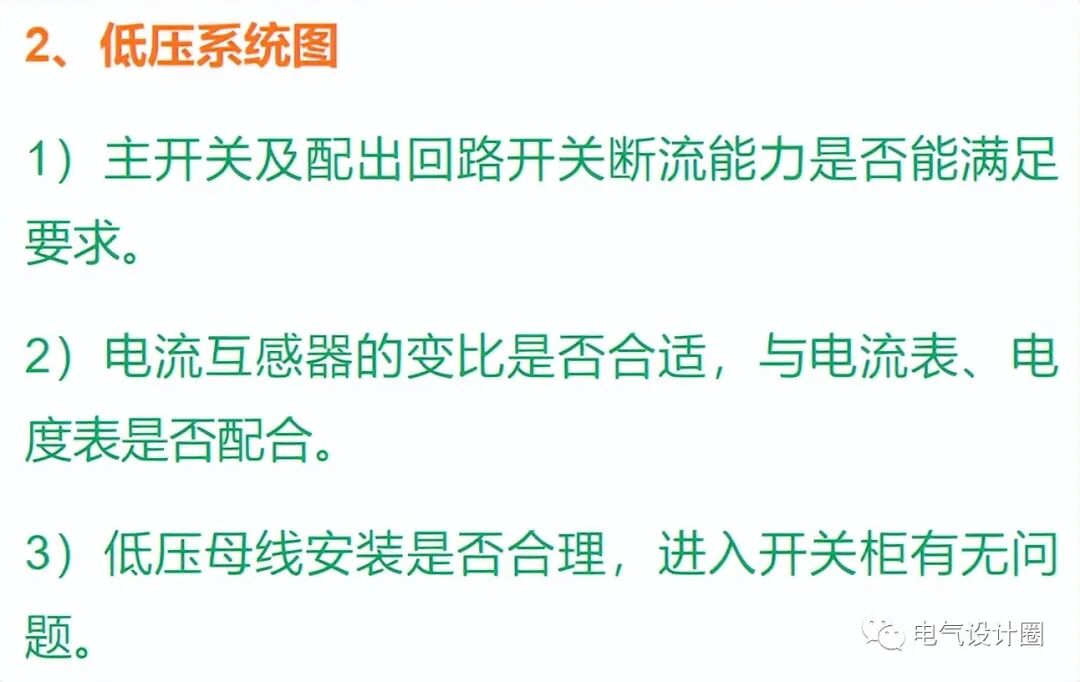

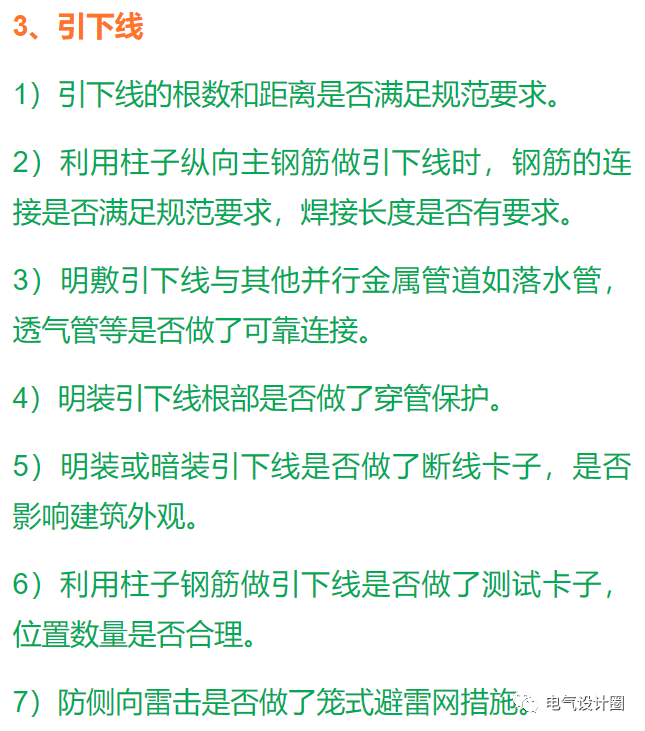

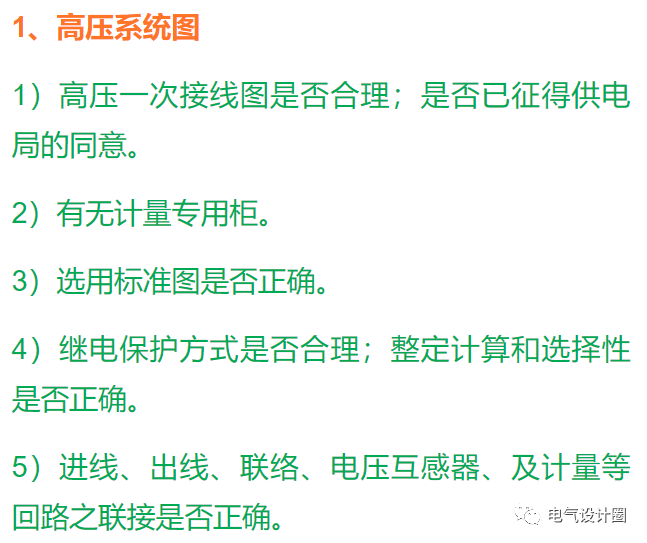

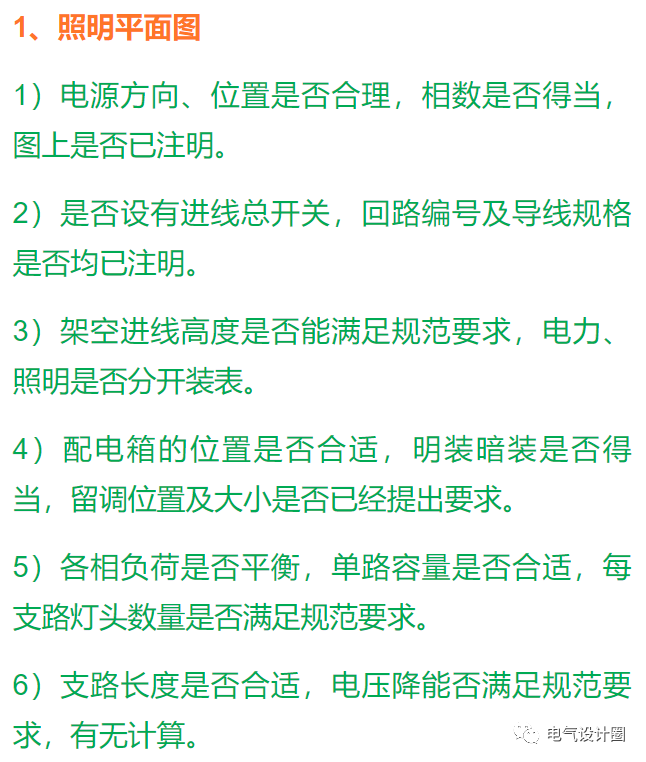

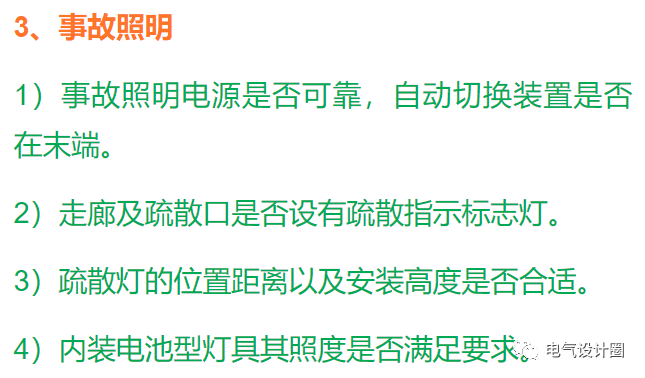

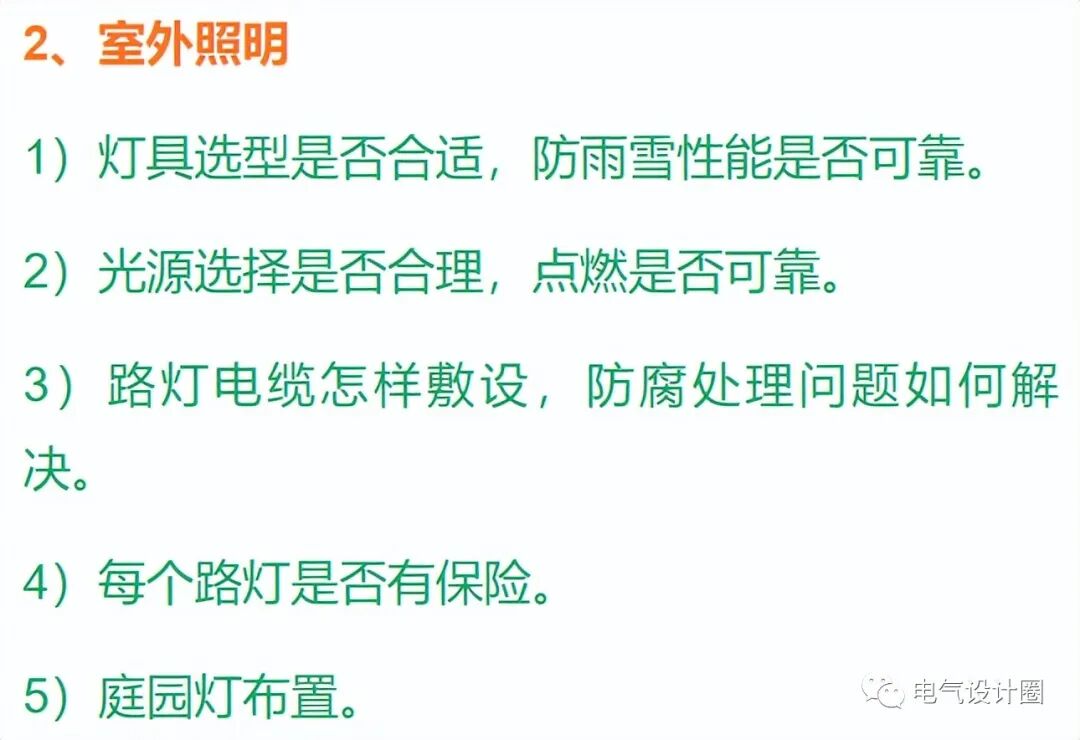

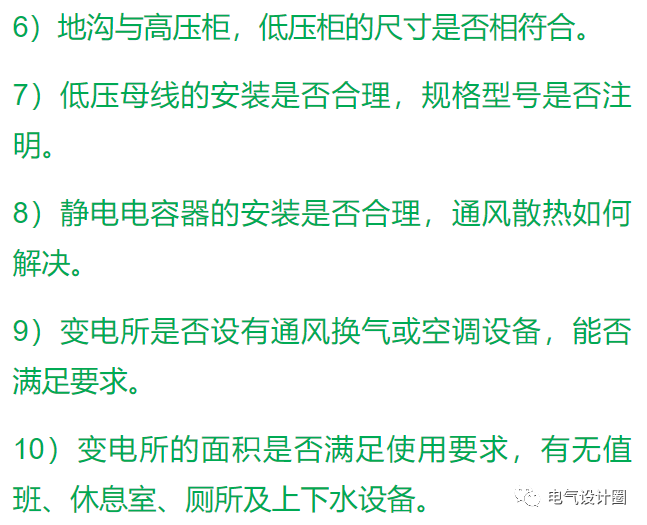

图纸会审是什么？，想必大部分电气设计人员都非常清楚了，但是如果说到电气施工图纸会审中的一些要点，可能不少电气设计人员都是只知其一就不知其二，甚至还有一些电气设计人员是一问三不知的。我们都知道图纸会审是在施工单位拿到设计图纸后，设计交底前由建设单位组织监理机构，施工单位进行的一项全面细致的熟悉和审查施工图纸的活动。通过读图，比对规范，结合使用功能，发现图纸设计中的差错，矛盾，并将发现的不足和疑问整理成会审清单，提交给设计单位。而我们电气专业制图内容是较复杂的，一般是由多人协同完成一套电气施工图纸。那么电气专业（强电）审图要点具体有哪些呢？下面本文从系统和平面、高压和低压等方面列出了主要审图要点。希望能给广大电气制图人员及图纸校审人员一些参考价值。
01 电气专业审图要点：电井数量和位置是否合理
▼

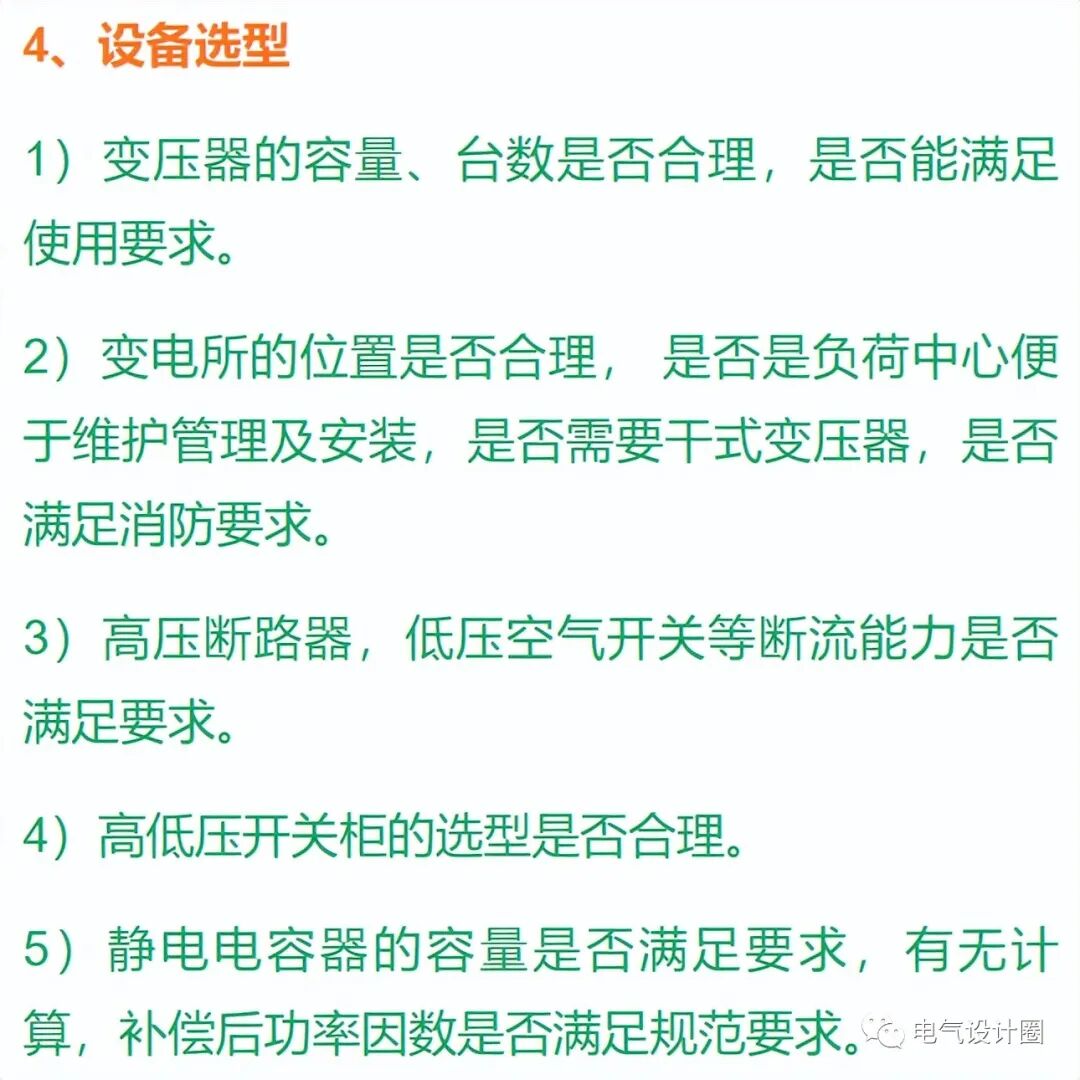

02 电气专业审图要点：设备材料选择
▼

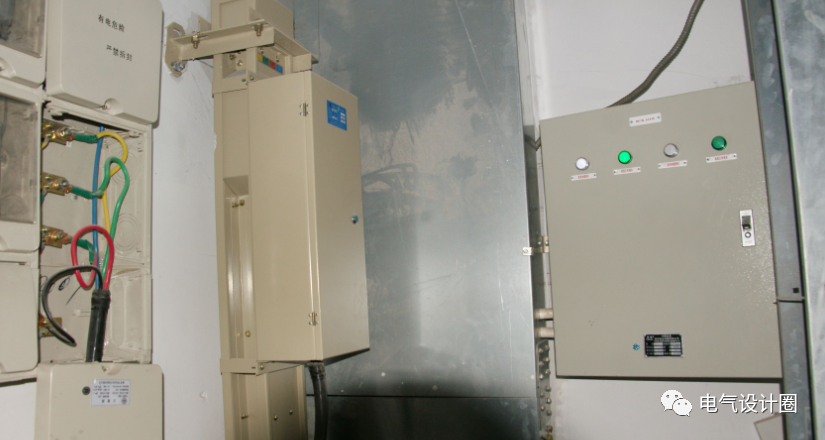

03 电气专业审图要点：电气设备安装
▼

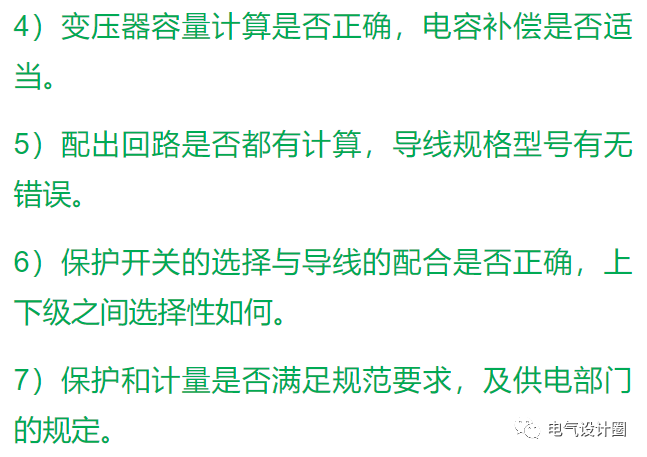

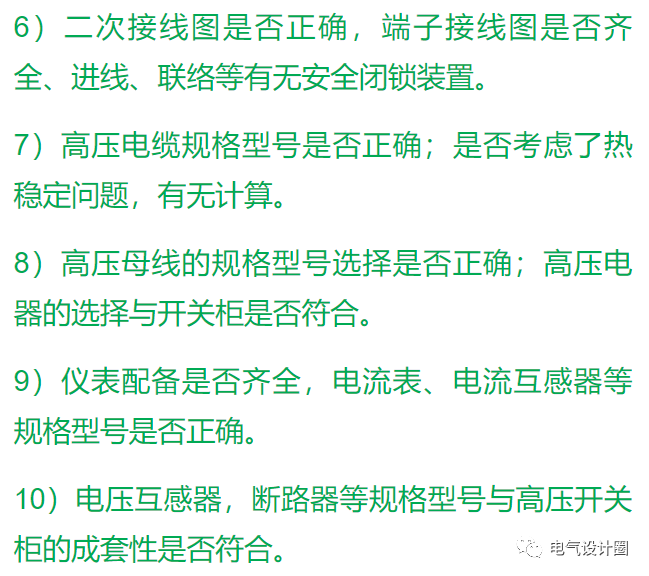

04 电气专业审图要点：供电设计
▼

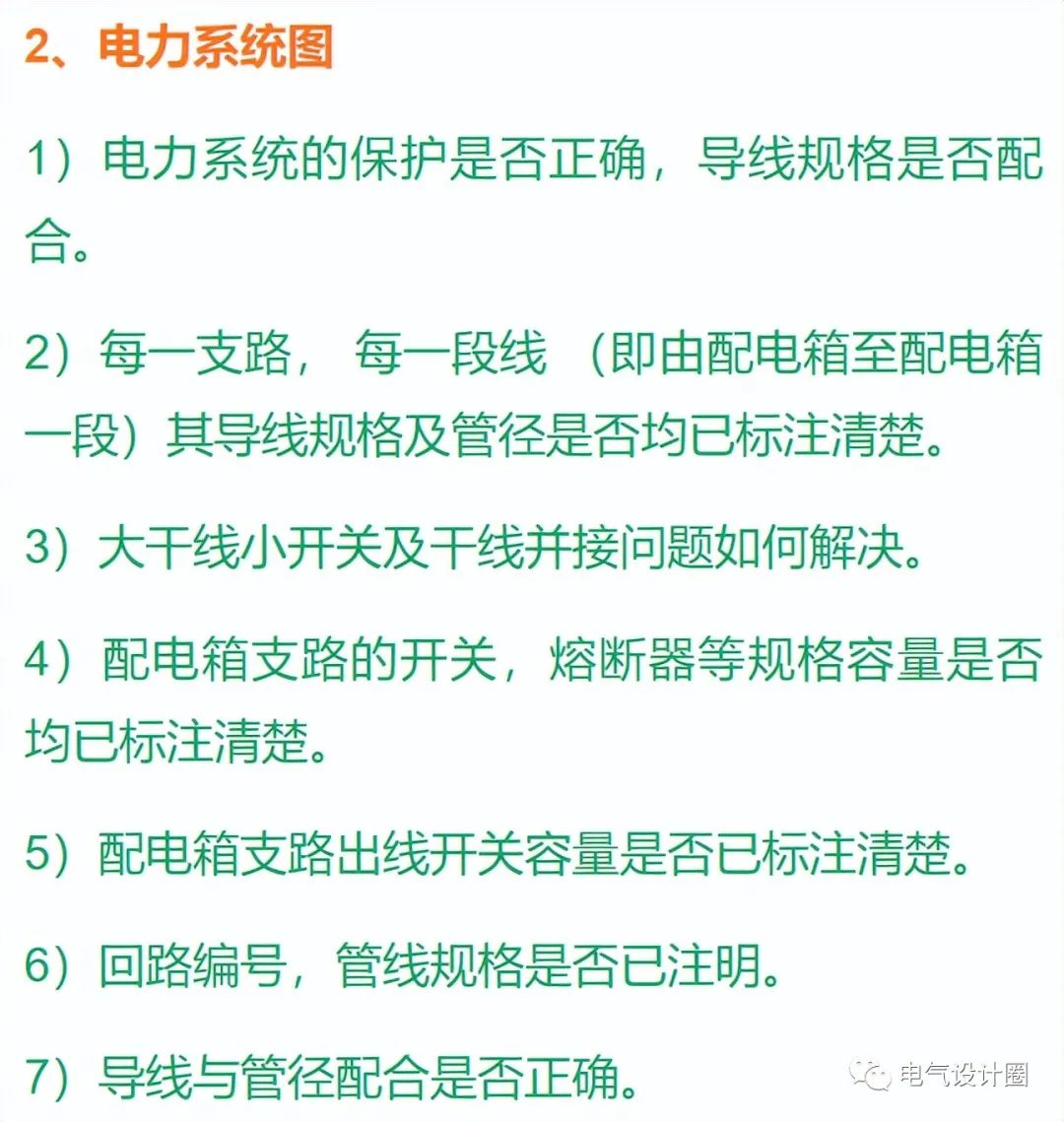

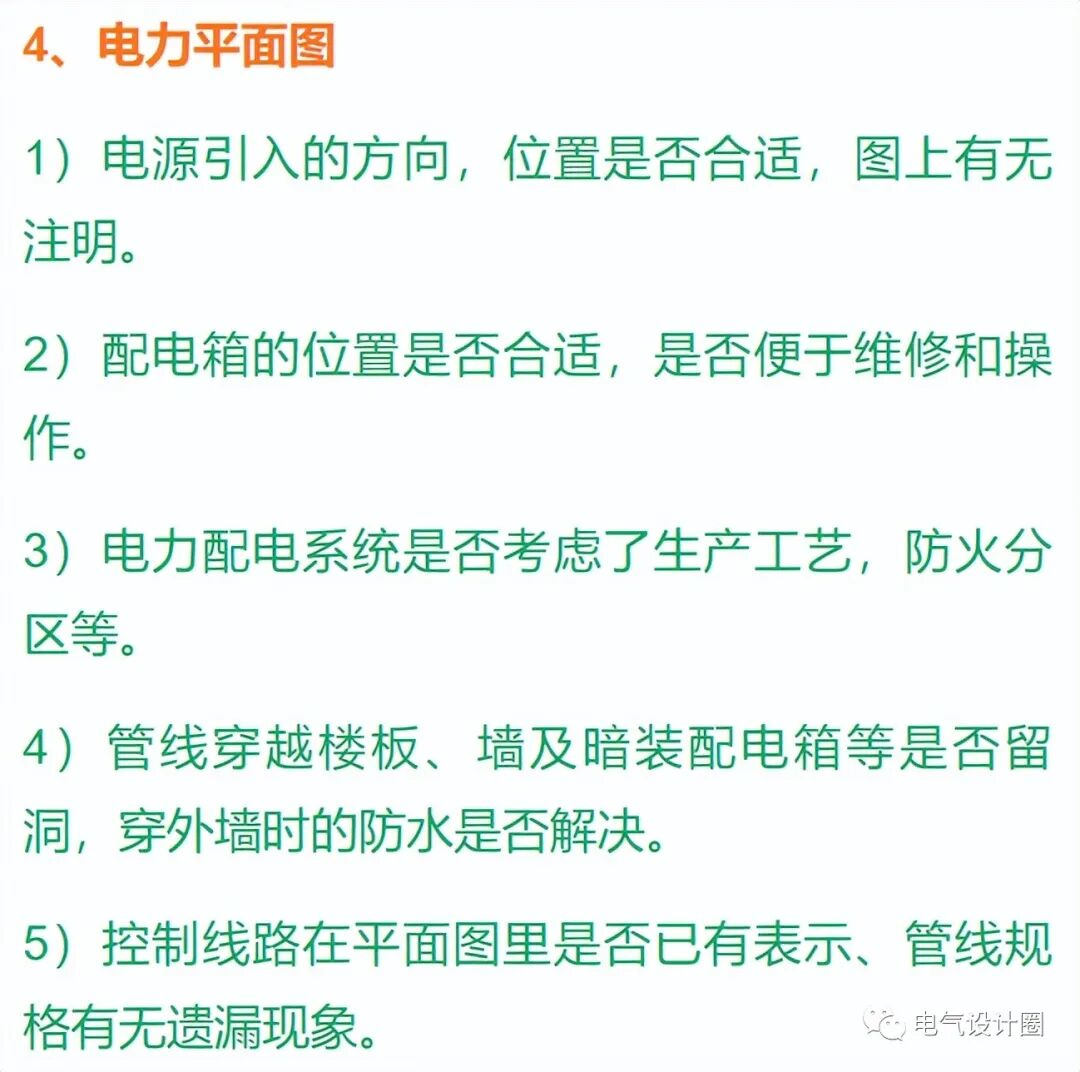

05 电气专业审图要点：电力设计
▼
06 电气专业审图要点：照明设计
▼

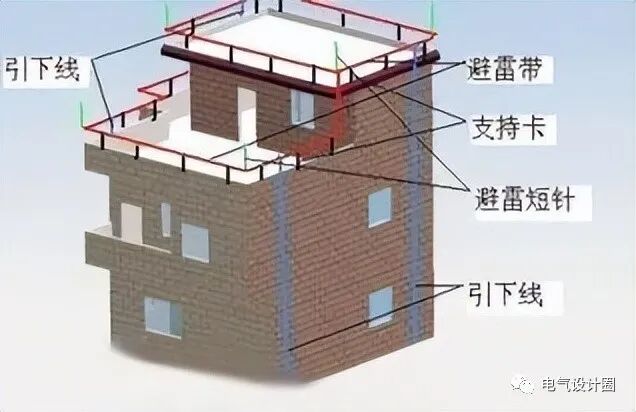

07 电气专业审图要点：防雷及接地
▼

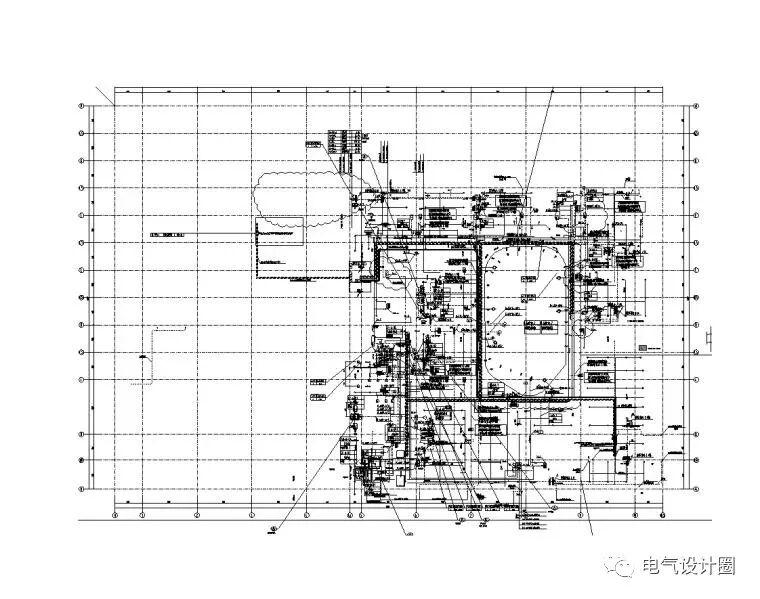

08 电气专业审图要点：总图线路设计
▼
