同步发电机的基本结构和工作原理

发布于:2022-12-13 14:48:13 来自:电气工程/电气工程原创版块 [复制转发]

知识点:同步发电机类型电源

一、同步发电机的类型

同步发电机按其原动机的不同,可分为汽轮发电机和水轮发电机两种。在火电厂中,用汽轮机作为发电机的原动机,转速高(常为 1500~3000r/min);在水力发电站中,用水轮机作为发电机的原动机,转速低(通常在 1000r/min 以下)。

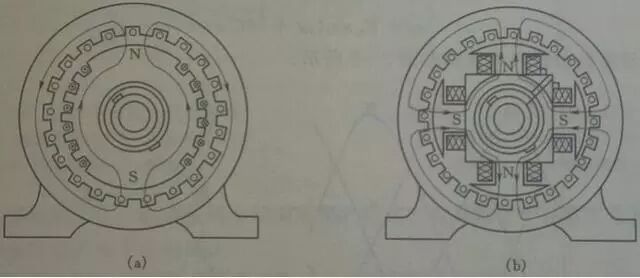

按发电机转子结构的不同,同步发电机可分为隐极式和凸极式两种,如图 1-1 所示。隐极式转子呈圆形,转速高,转子直径小,但长度长,汽轮发电机通常为隐极式。凸极式转子具有突出的磁极,发电机的励磁绕组绕在磁极上,转速低,常用于水轮发电机。

按发电机与原动机的连接方式不同,同步发电机又有立式和卧式之分,汽轮发电机均为卧式的,水轮发电机两种型式都有;按冷却介质及冷却方式可分为:空气冷却、氢气冷却、水冷却和混合冷却方式等;按照发电机励磁方式来分,同步发电机可分为他励方式和自励方式;按发电机旋转部分划分,有旋转磁场式和旋转电枢式,以旋转磁场式发电机居多,其电枢绕组是定子的一部分,又叫定子绕组。


图1-1

(a)隐极式; (b)凸极式

二、同步发电机的基本结构

同步发电机由定子(固定部分)和转子(转动部分)两部分组成。

1.定子

定子是同步发电机的电枢部分,用以产生三相交流电能。定子由定子铁芯、定子绕组、机座等组成。定子铁芯由内圆冲有嵌线槽的硅钢片叠装而成,定子绕组用绝缘扁铜线或漆包线绕制而成,并三相对称地嵌放在定子铁芯槽内,如图 1-1、图 1-2 所示。定子三相绕组通常接成星形,机座是用来固定铁芯和承受荷重的

2.转子

由上述,同步发电机的转子有两种结构型式,即凸极式和隐极式。

水轮发电机的转子是凸极式,凸极式转子由磁极铁芯、磁轭、励磁绕组、转子支架、转轴等主要部分组成。磁极是用 1~1.5mm 厚的钢板冲成磁极冲片后铆装成一个整体。在磁极铁芯上套有励磁绕组。励磁绕组是由扁铜线绕成,匝间垫有绝缘,励磁绕组与磁极本身之间隔有绝缘。各励磁绕组串联后接到滑环上。磁轭通常由整块钢板或用铸钢做成,它用来固定磁极,是磁路的一部分。


图1-2

三、同步发电机的工作原理

1.电磁感应定律的应用

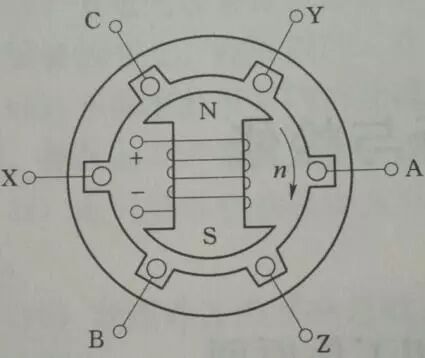

图 1-2 所示的是一台有一对磁极的同步发电机原理图,同步发电机定子槽中对称放置着三相绕组(互差 120°电角度),将 X、Y、Z 连在一起,组成星形连接。转子和定子之间留有很小的空气隙,当励磁绕组中通入直流电流后建立了磁场,由于转子磁极采用了特殊的结构,使磁场的磁感应强度沿空气隙近似于按正弦规律分布。当转子由原动机拖动旋转时,这个按正弦规律的旋转磁场就依次切割定子三相对称绕组,而在定子绕组中感应出对称的三相正弦交变电动势,其瞬时值为

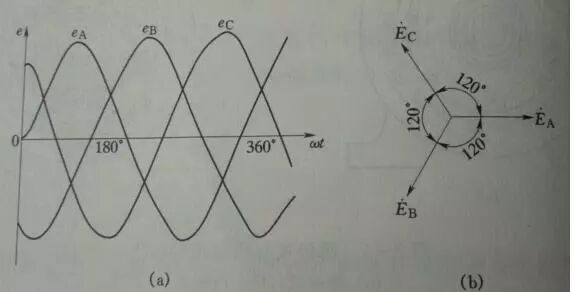

三相电动势的波形和相量图如图 1-3 所示。


图 1-3

(a)波形图; (b)相量图

当合上发电机出口开关,带上负载后,发电机即向负载输出电能。

2、转子转速

感应电动势的频率 f 决定于发电机的磁极对数 p 和转子的转速 n,转子为一对磁极时,转子旋转一周,定子绕组的感应电动势正好交变一次(即一个周期),当转子有 p 对磁极时,转子旋转一周,感应电动势就交变 p 个周期,因此为保持一定的频率,发电机的转速必须符合下列关系


当定子三相对称绕组中有三相对称交流电流通过时,则在空间产生了一个旋转磁场,这个磁场的转速也由上式决定。由于同步发电机定子三相绕组是按转子磁极的对数来布置的,因此三相绕组所产生的旋转磁场的极对数和转子磁极对数一样。即定子旋转磁场的转速和转子转速相等,称为同步转速。同步发电机就是因此而得名的。
