电力知识图谱—电力设备：发电机

发电就需要用到发电机。常见的有水轮机、汽轮机、柴油机或其他动力机械驱动的发电机，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。

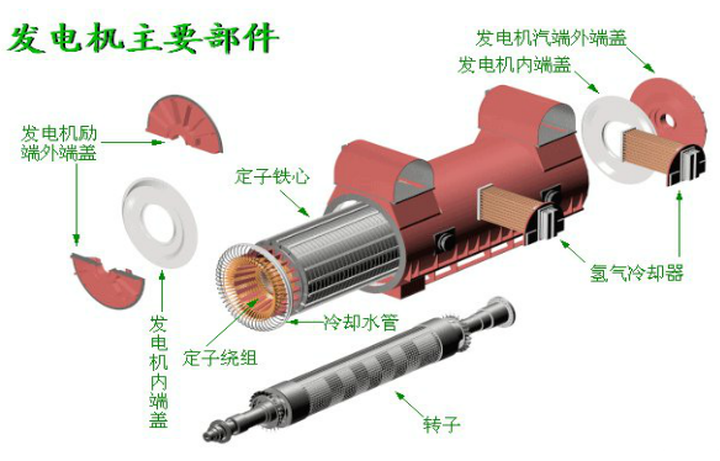

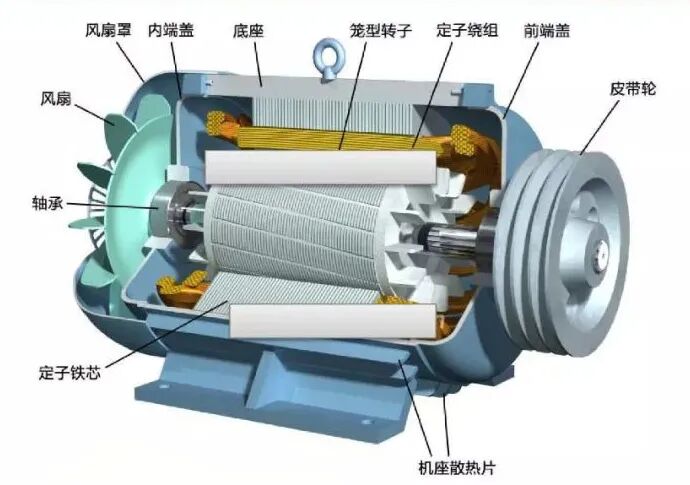

发电机通常由定子、转子、端盖及轴承等部件构成。

定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。

转子由转子铁芯（或磁极、磁扼）绕组、护环、中心环、滑环、风扇及转轴等部件组成。

由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。

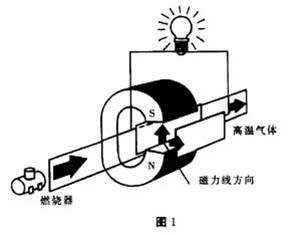

发电机是基于法拉第电磁感应定律而来的，即一块金属，比如一根铜线，在磁场中运动，金属内部会产生电场。

金属内部的电荷就会沿着电场流动。如果这块金属不是一个环，电荷就会积累在两端，以电压的形式存在，把这块金属接在一个回路中（回路除金属以外的其他部分并没有在磁场中），就产生了电流，于是，发电机发出了电。

所以，发电机的基本原则就是固定住永磁体或者是金属，让金属或者是永磁体不停的运动，运动是相对的嘛，这样，那块不停的在磁场中运动的金属就会源源不断的发电。

由这一点可以区分不同的发电机，水力发电机就是利用水从高处落下的能量维持金属的运动，火电就是利用火烧开水产生的蒸汽的力量维持金属运动。

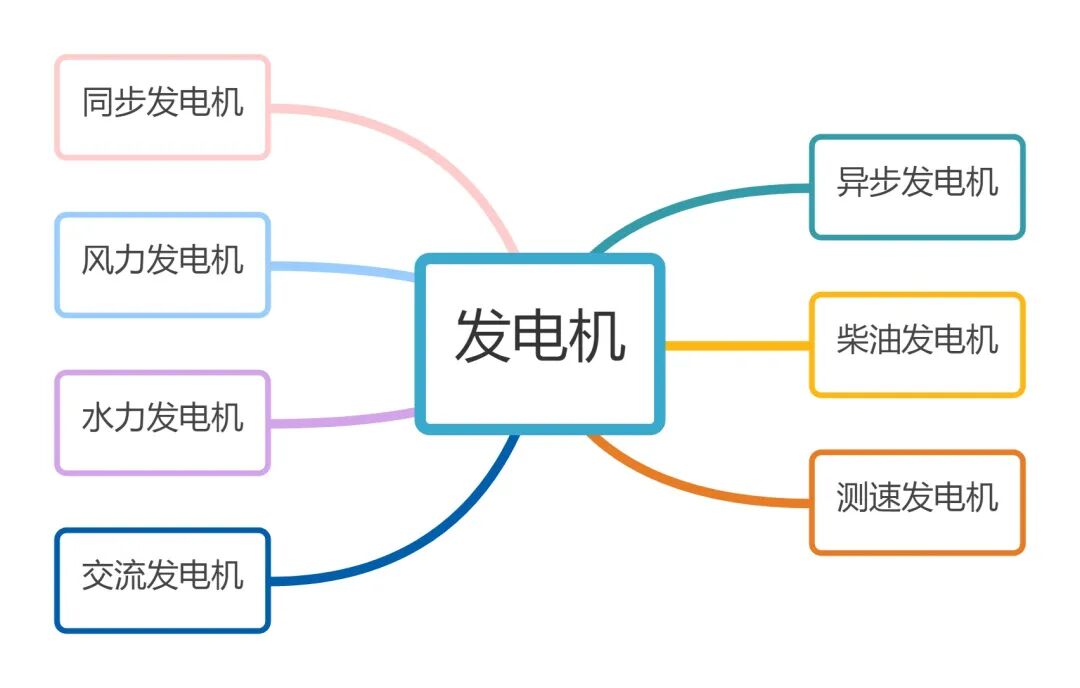

发电机组类型有很多，按照不同的标准划分有不同类型的机组，例如：

1、按照动力来源划分

有柴油发电机组、燃气发电机组、汽油发电机组、风力发电机组、太阳能发电机组、水力发电机组、燃煤发电机组等。

2、电能方式

按转换的电能方式可分为交流发电机和直流发电机两大类。

交流发电机又分为同步发电机和异步发电机两种。同步发电机又分为隐极式同步发电机和凸极式同步发电机两种。现代发电站中最常用的是同步发电机，异步发电机很少用。

其中最常用的是柴油发电机组。

接下来介绍的是各类常见发电机的工作原理。

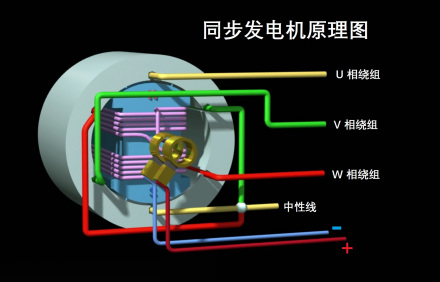

同步发电机工作原理  ▲

工作原理：

同步发电机的基本工作原理包含以下几个方面。

1.磁场的建立。发电机运行时，励磁绕组通过直流励磁电流，建立极性相同的励磁磁场，即建立起主磁场。

2.切割运动。原动机，柴油发电机组或汽油发电机组拖动转子旋转，励磁磁场随轴一起旋转并顺次切割定子各相绕组的过程。

3.载流导体发电机运行后，三相对称的电流组充当功率绕组，称为感应电动势或者感应电流的载体。

4.交变电动势的产生

同步发电机的工作原理是实际上就是电磁感应原理。通过转子磁场和定子绕组的相对运动，将机械能转变为电能。当转子在原动机的带动下，转子磁场和定子导体做相对运动，即导体切割磁路线，因此在导体中产生感应电动势，其方向可根据右手定则判断。由于转子磁极的位置是导体以垂直方向切割磁力线。所以此时定子绕组中的感应电动势最大，当磁极转动90度时，磁极成水平位置，导体不切割磁力线，其感应电动势为零。转子再转90度，定子绕组感应电动势又以垂直方向切割磁力线，使感应电动势达到最大值，但方向与前相反。当转子再转90度。感应电动势又为零。这样转子转动一周，定子绕组的感应电动势也发生正，负变化。如果转子连续均匀旋转，在定子绕组中就会感应出一个周期性不断变化的交流电动势，通过引出线，即可输出交流电流。

工作原理：

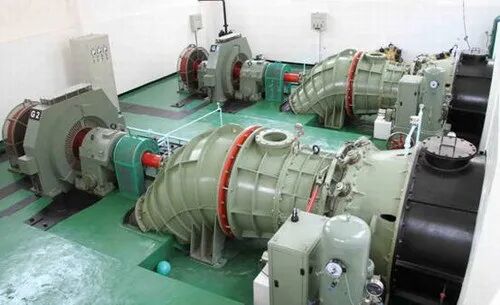

水力发电机组的能量转换过程分为两个阶段：

首先由水轮机将水失去的位能转换为机械能，再由发电机将水轮机的机械能转换为电能。

具体的过程为：在水流的冲击作用下，水轮机开始旋转，将水的位能转换为机械能；水轮机又带动同轴相连的发电机旋转，在励磁电流的作用下，旋转的转子带动励磁磁场旋转，发电机的定子绕组切割励磁磁力线在其中产生感应电动势，在输出电能的同时会在转子上产生一个与其旋转方向相反的电磁制动转矩。由于水流不间断地作用于水轮机，水轮机从水流中获得的旋转力矩用于克服电机转子上产生的电磁制动转矩，当两个力矩达到平衡时，水力发电机组将以某一恒定的转速运转，稳定地发出电力，实现能量的转换。所以水轮机和发电机是水力发电机组中最关键的两个部件。

工作原理：

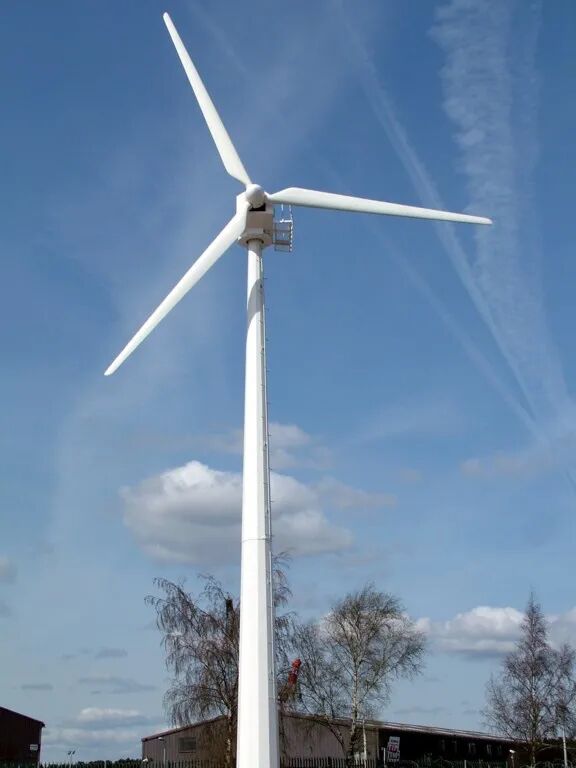

利用风力带动风车叶片旋转，再透过增速机将旋转的速度提升，来促使发电机发电。依据目前的风力发电机技术，大约是每秒三公尺的微风速度（微风的程度），便可以开始发电。

工作原理：

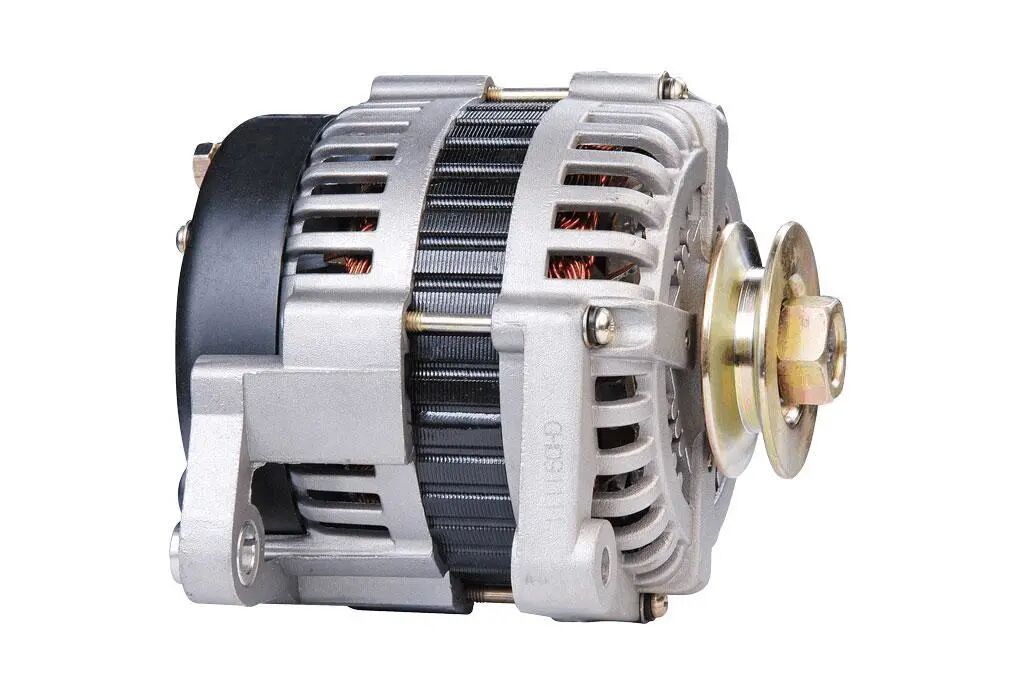

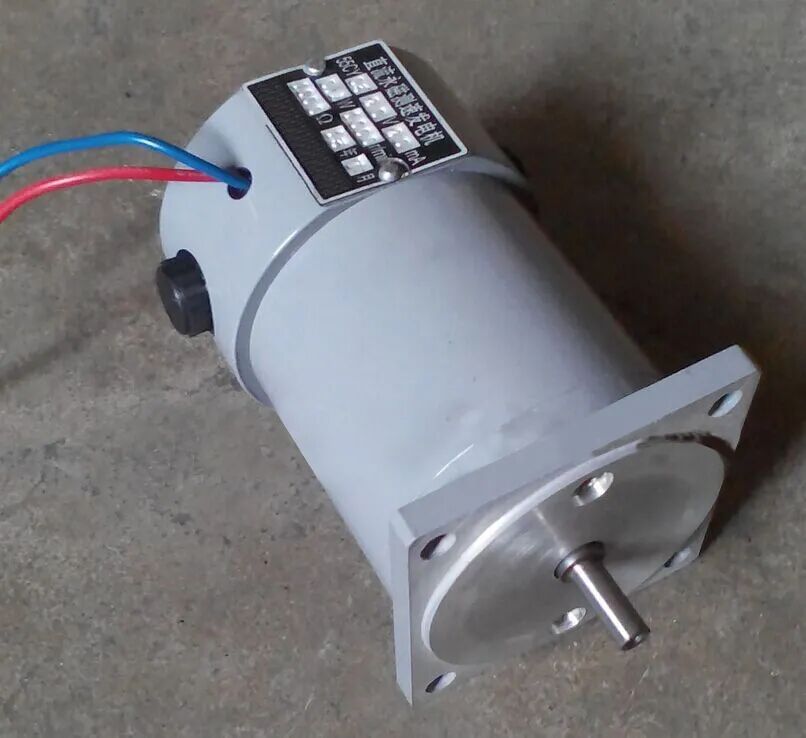

交流发电机和直流发电机产生电流的原理是一样的，都是“运动的磁场磁力线”在“切割”固定的导线，或者是“运动的导线”在切割固定的磁场磁力线，只要能输出电流的导线与发电机磁场有相对运动，发电机就能发电了，这里的相对运动就是靠动力拖动发电机的旋转部分（转子）使之旋转来实现的，只不过直流发电机是通过一个叫换向器（也叫整流子）的装置把交流电整流成直流电输出，而交流发电机没有换向器，直接输出交流电而已。

工作原理：

利用定子与转子间气隙旋转磁场与转子绕组中感应电流相互作用的一种交流发电机。其转子的转向和旋转磁场的转向相同，但转速略高于旋转磁场的同步转速。常用作小功率水轮发电机。

工作原理：

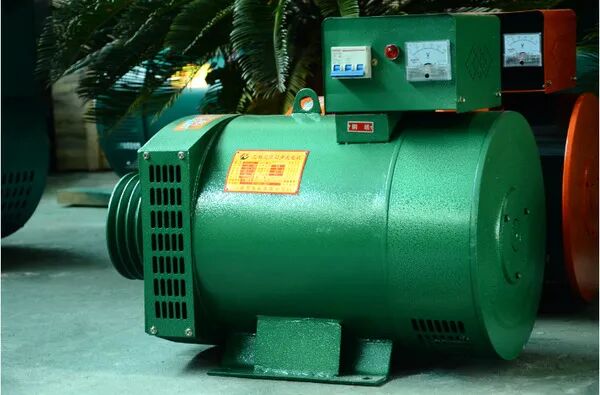

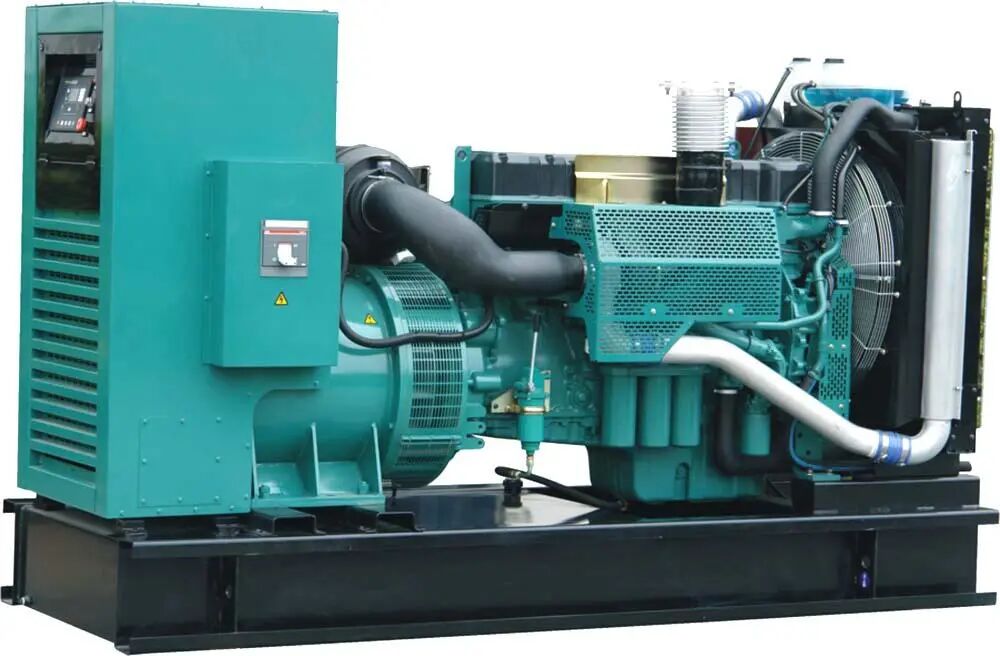

简而言之，就是柴油发电机驱动发电机运转。

在汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为‘作功’。各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。将无刷同步交流发电机与柴油发电机曲轴同轴安装，就可以利用柴油发电机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。

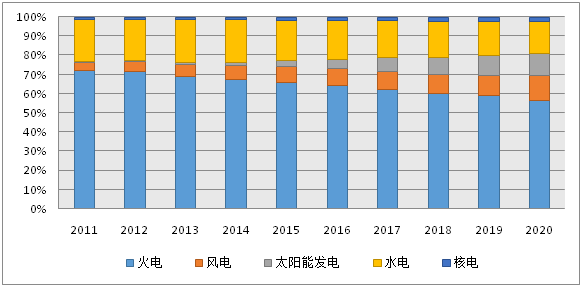

截至2020年底，全国全口径火电装机容量12.5亿千瓦、水电3.7亿千瓦、核电4989万千瓦、并网风电2.8亿千瓦、并网太阳能发电装机2.5亿千瓦、生物质发电2952万千瓦。

从电源结构看，十年来我国传统化石能源发电装机比重持续下降、新能源装机比重明显上升。2020年火电装机比重较2011年下降了15.7个百分点，风电、太阳能发电装机比重上升了近20个百分点，发电装机结构进一步优化。
