新型矿用一般型架线电机车用直流分区开关

知识点：架线电机车

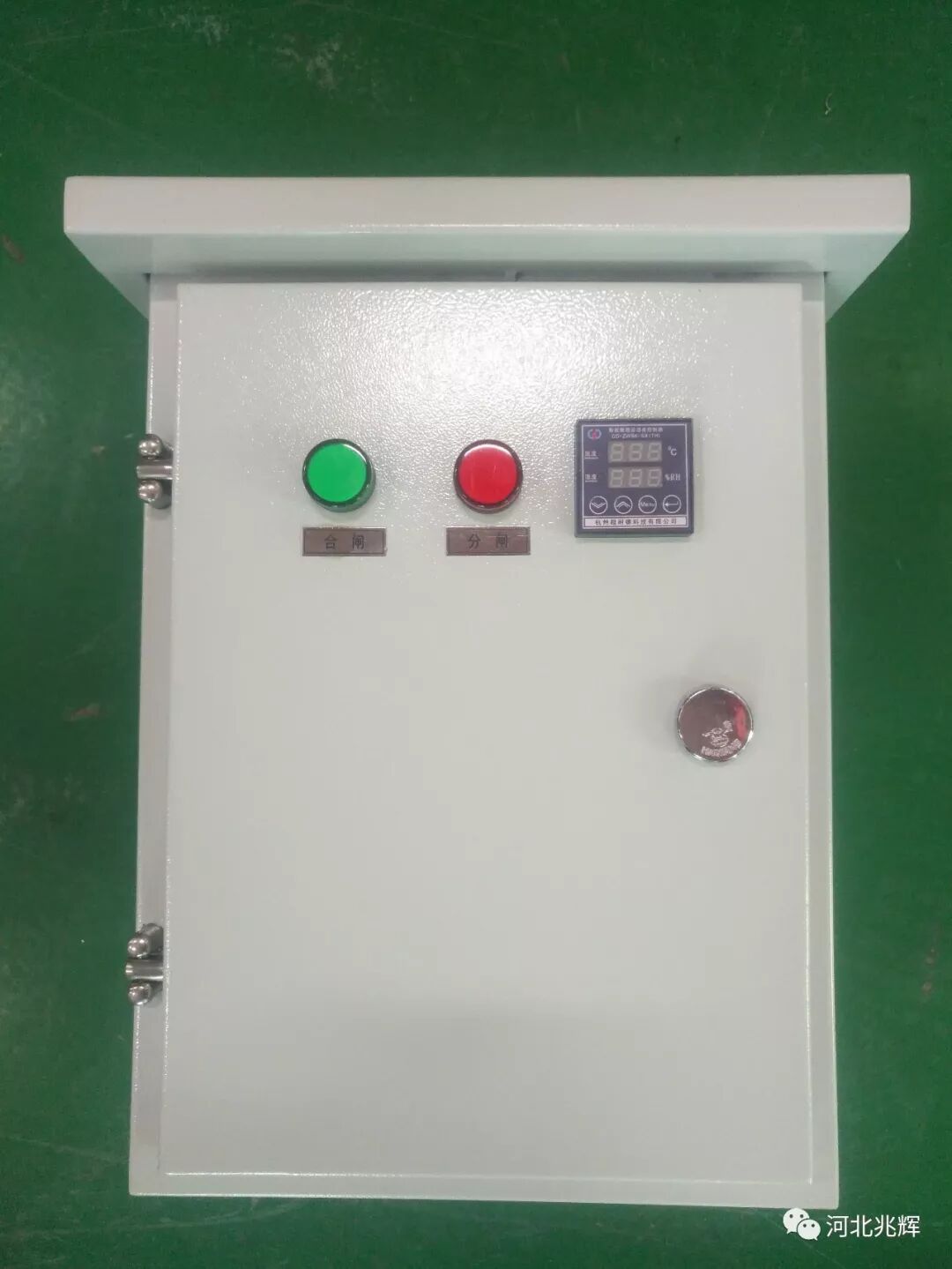

本产品由河北兆辉工控技术有限公司研制，并成功应用于五矿集团下属铁矿的井下电机车分区保护，本产品涉及煤铁矿运输直流牵引架线电机车提供电源和检修电路的开关技术领域的一种具有过载和短路保护功能的矿用架线电机车用直流分区开关，包括箱体和箱门，箱体内设置有断路器，温湿度控制器，风扇和加热板。其矿用架线电机车用直流分区开关具备自动切断过载或短路故障电源线路，灭弧能力增强，使用红绿指示灯，在指示开关分合闸状态同时，起到对开关内部电气元件的驱潮功能，提高绝缘强度。

一、产品技术设计背景

目前，煤铁矿运输直流牵引架线电机车线路采用的是一种刀闸式开关，由外壳、前后刀座、闸刀、传动手柄、灭弧器、接线端子组成。通过手动顺时针转动传动手柄拨动闸刀来实现前后刀座闭合，形成通路；手动逆时针转动传动手柄拨动闸刀来实现前后刀座断开，形成开路。

现有技术的刀闸式开关在使用中存在一定的安全引患：一是刀闸开关不具备过载和短路保护功能，架线电机车线路中一旦出现过载或短路现象，它不能自动切断故障电源线路，工作人员手动去拉传动手柄，刀闸开关灭弧能力差，就会被产生的电弧击中电伤；二是刀闸开关分合闸指示不明显。矿井下光线较暗，通过手柄位置指示难以确定分合闸状态，如果距离较近观察容易出现触电现象；三是刀闸开关没有驱潮功能。由于矿井下常年阴暗潮湿，尤其是夏季天气多变，刀闸开关防护等级较低，就会进入大量潮气，凝结成小水滴，导致开关内部各部件生锈，降低前后刀座、刀闸等导电部件的导电性能和绝缘部件的绝缘强度，极易发生安全事故。

新型分区开关的目的在于避免现有技术的缺陷提供一种电机车用直流分区开关，其不仅能自动切断过载和短路故障电源线路，而且能明显的区别分合闸状态，灭弧能力强，防潮性能高。

二、用途及适用范围
　　 矿用一般型架线电机车用直流分区开关〔以下简称分区开关）适用于无瓦斯、无滴水和粉尘侵入的矿区地面、井下的窄道电机车牵引网络中，对直流额定电压不超过660V的牵引网络架线电机车提供电源和检修电路使用，具有过载和短路保护功能，能自动分断过载和短路故障线路。
　　三、工作条件
　　分区开关在下列条件下应保证可靠使用：
　　工作温度：-5℃~40℃；
　　空气相对湿度:≤95%(25℃)；
　　工作场所：无强烈震动及淋雨的场所；
　　工作环境：无爆炸危险的介质中，且介质中没有足以腐蚀金属和破坏绝缘的气体与导电尘埃。

高度：海拔高度不超过2000m；
　  污染等级为3级

四、主要功能
　  1、自动脱扣功能：开关内部设有过载和短路脱扣器能自动切断故障线路，保障电机车免受损坏。
　　2、指示灯功能：开关合闸通电后指示灯绿灯亮，分闸断电后指示灯红灯亮，清楚的显示电机车线路有无电。
　　3、手动控制通断功能：开关外部带有操作手柄，可通过手柄分合电机车供电线路，提供故障线路区域维修。
　　4、隔离功能：具有绝缘强度高，泄漏电流小的特点，较好隔离供电线路。
　　5、驱潮功能：通过加热板发热，提高开关内部温度，驱除外部侵入潮气。

五、技术参数

1、绝缘电压：DC 1500V；

2、额定电压：DC 660V；

3、额定极限短路分断能力：10 KA；

4、额定运行短路分断能力：8 KA；

5、额定电流：630A及以下。
