教你认识配电箱系统图，简明扼要，值得收藏！

知识点：电源配电柜

提起配电箱，想必大部分电气人员都再熟悉不过，但是如果说到配电箱的系统图，可能不少电气人员都是只知其一就不知其二了。看配电箱系统图一般我们要先看图的供电方式，是单相还是三相，主回路是三相四线还是三相五线，如果图上是指三相供电加零线加PE线，之后再看总电源断路器电流多大，壳架65电流50A三相供电，之后再看负荷小型断路器，20A/3P,之后看负荷穿管支线是哪种电线线径多大，再看穿管直径多大是何种管材，明线敷设或是暗线敷设，再看负荷供电功率多大，供哪种负荷供电。下面本文就来详细地教大家怎么去看配电箱系统图，看完文章，希望对电气设计初学者有一定帮助。

01 配电箱的简介

▼

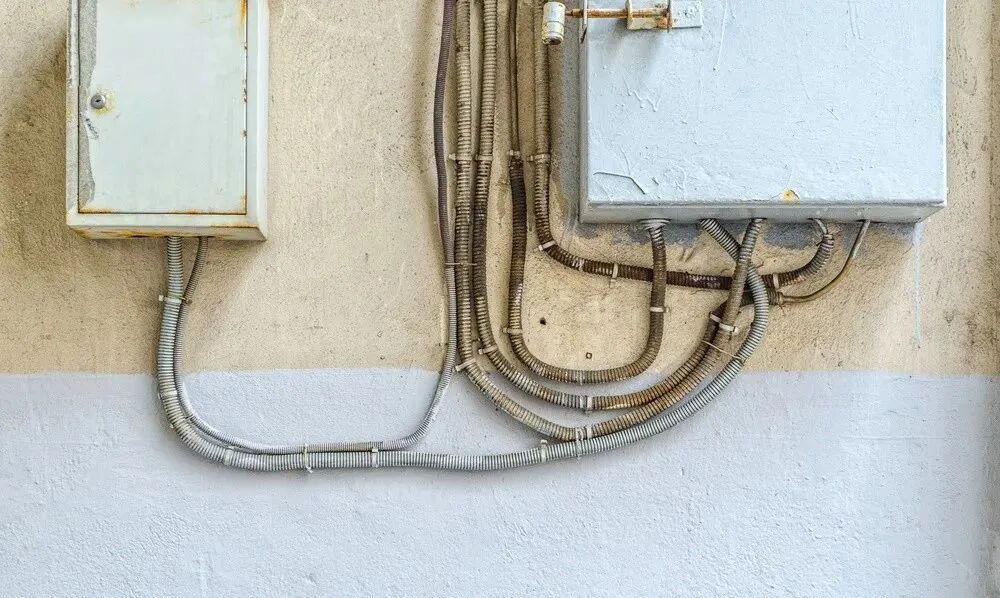

什么是配电箱？所有用户用电的总的一个电路分配箱。电源配电箱也叫电源配电柜、电源配电盘、电源配电屏等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用得比较多。

02 配电箱的工作原理

▼

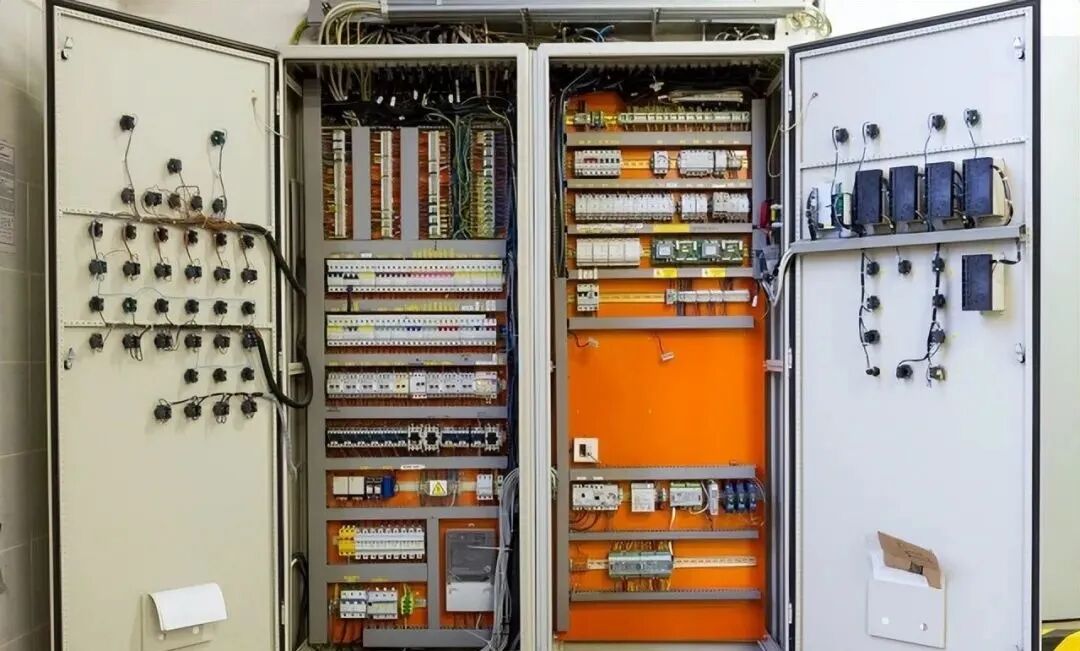

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。

03 配电箱的用途

▼

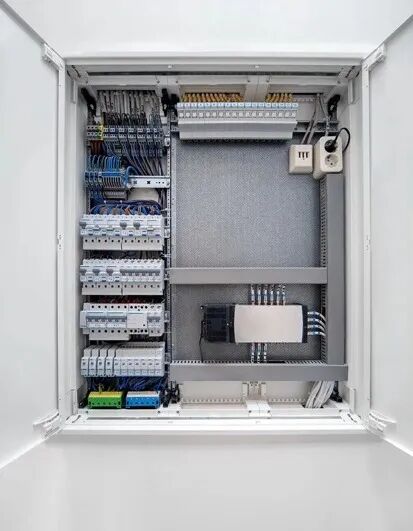

便于管理，当发生电路故障时有利于检修。配电箱和配电柜电盘配电瓶等，是集中安装开关、仪表等设备的成套装置。常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用得比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

04 配电箱的分类

▼

配电箱按结构特征和用途分类：

（1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，北面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。

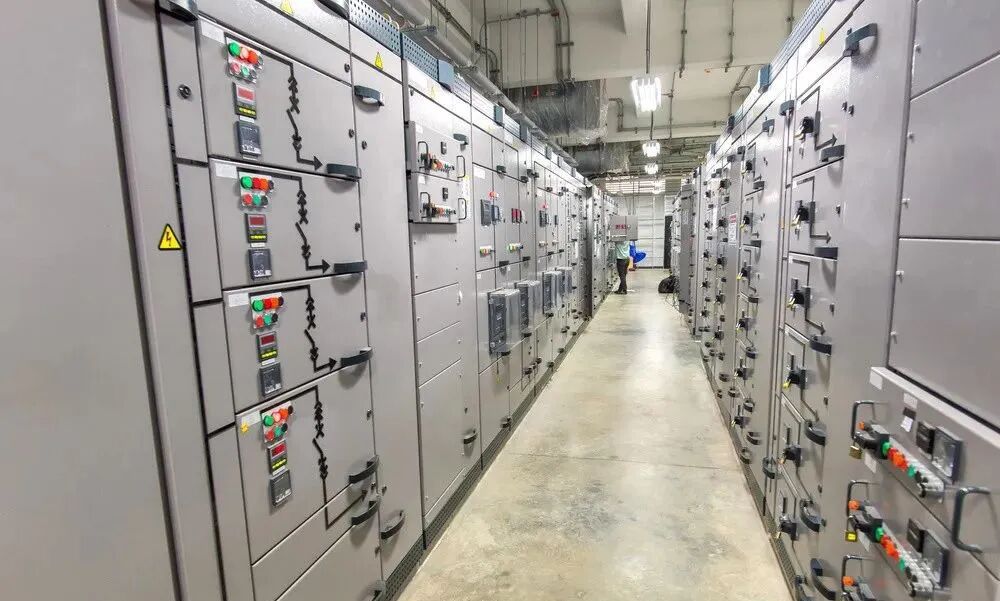

（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

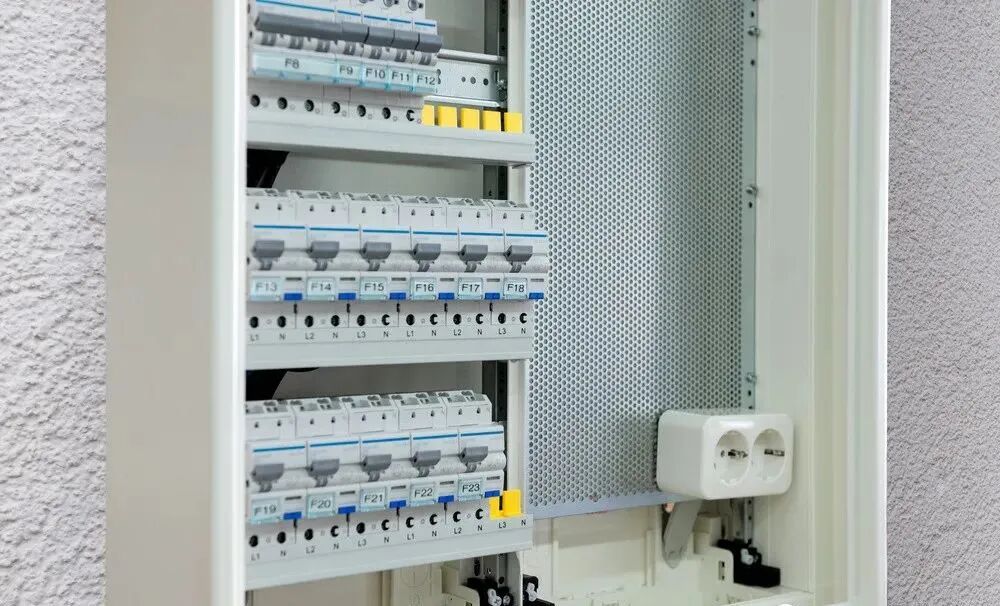

（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。
