知识点:配电
强电配电箱是建筑电气安装中的重要部件,直接关系着电压分配,电气控制以及电力供应等多项功能的发挥,与建筑整体安全性存在着密切的联系。但建筑电气安装中强电配电箱施工中极易出现质量通病,给建筑电气安装质量产生影响。今天小编就给大家介绍一下配电箱的相关知识,希望对电气设计初学者有一定帮助!
配电箱是非标箱,又叫PC30,XL21,PRIS施耐德原产配电箱。

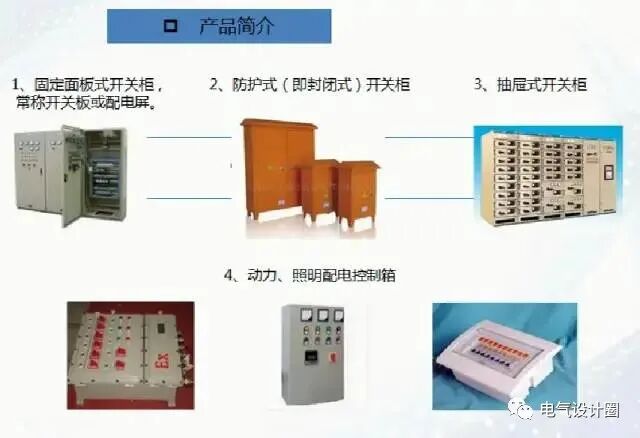

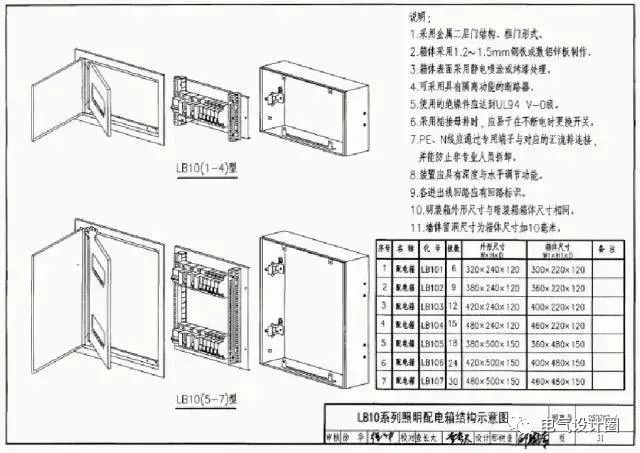

▲ 配电箱、配电柜

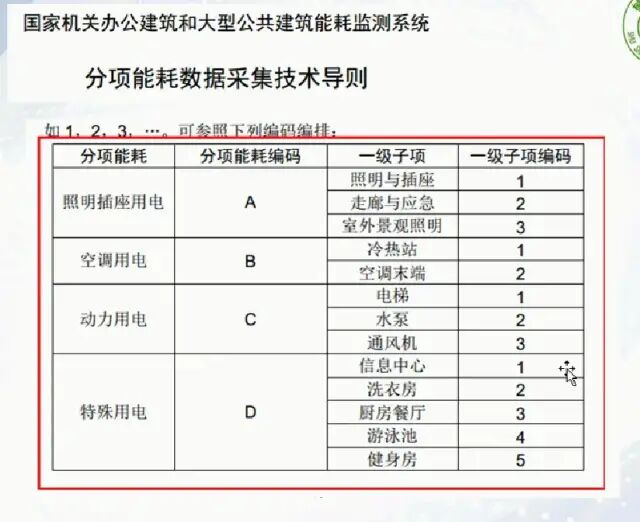

▲ 在公共建筑、节能和绿建有要求
上表中,如果是壁挂式空调一般放在照明做用电一类,分项能耗编码为“A”。空调用电“B”是指大型空调。

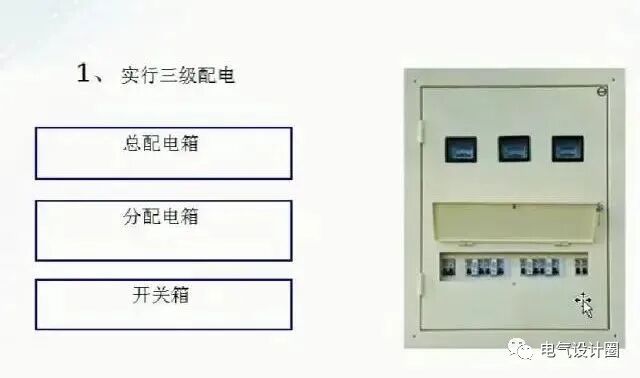

▲ 三级配电
规范提到:低压配电不超过三级,高压配电不超过两级。
三级低压配电:低压柜-楼层箱(某用电点)-设备配电箱(开关箱)。

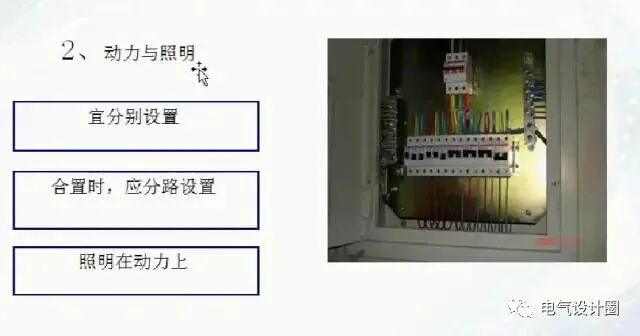

▲ 动力照明分别设置
上面能耗监测的分项能耗数据采集表中,也体现了照明和动力用电要分开设置。照明插座的分享能耗编码为“A”,动力分项能耗编码为“C”。

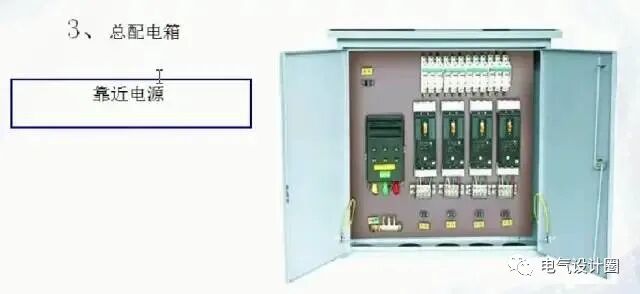

▲ 总配电箱

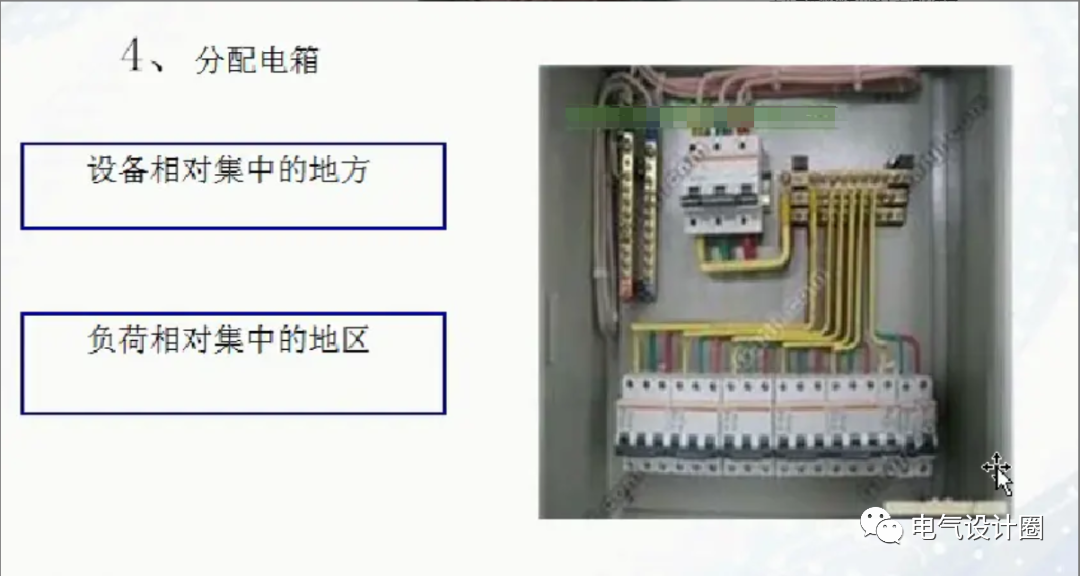

▲ 分配电箱

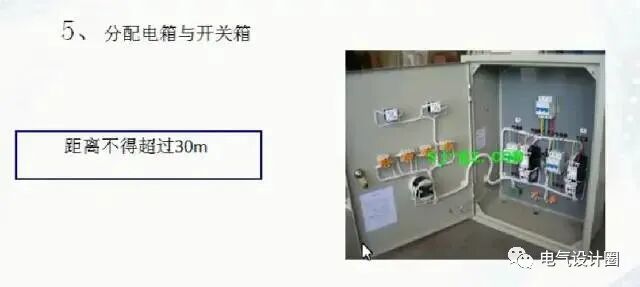

▲ 分配电箱与开关箱

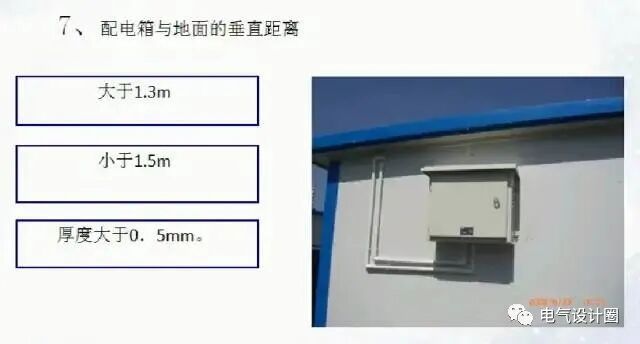

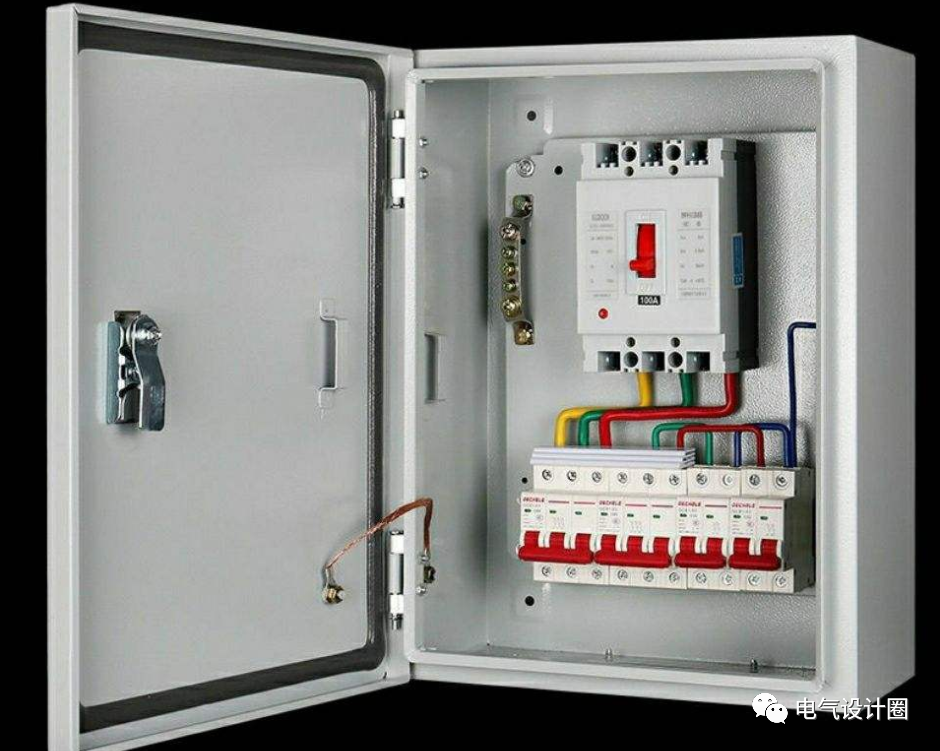

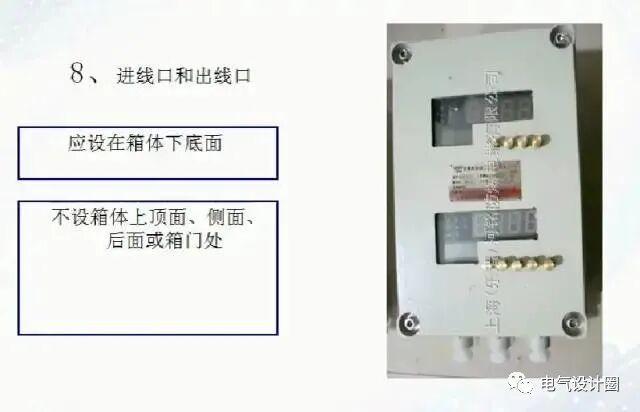

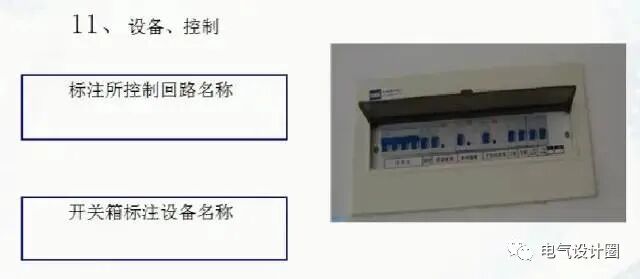

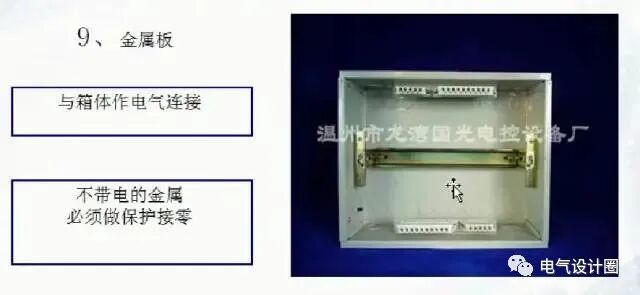

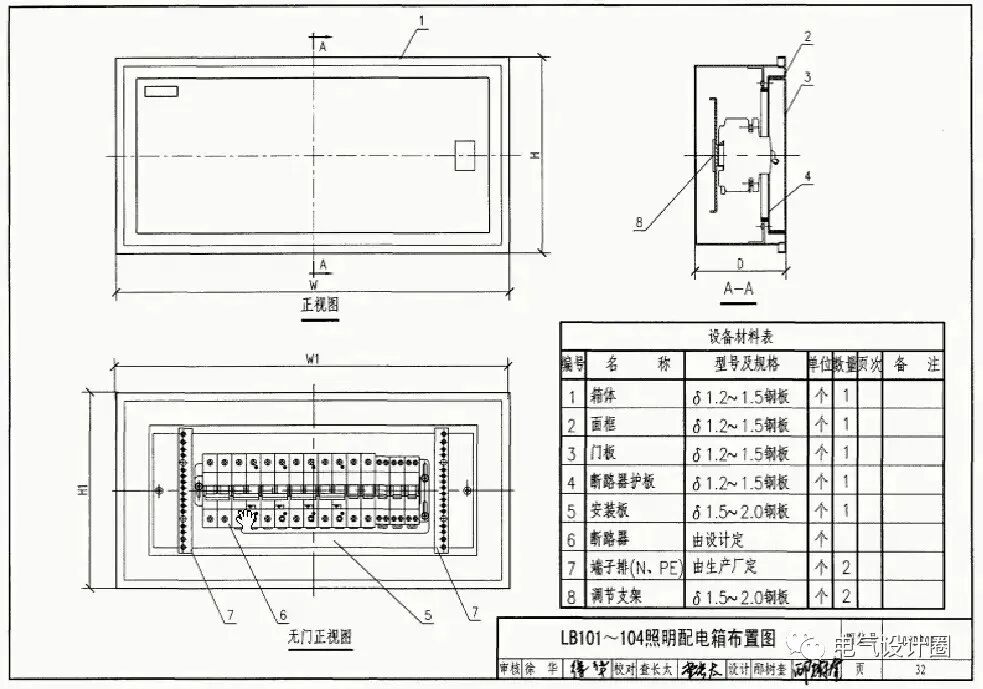

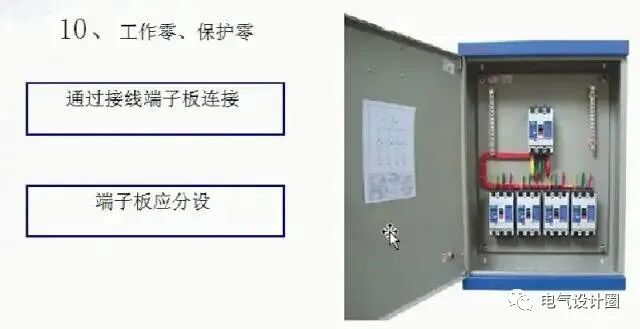

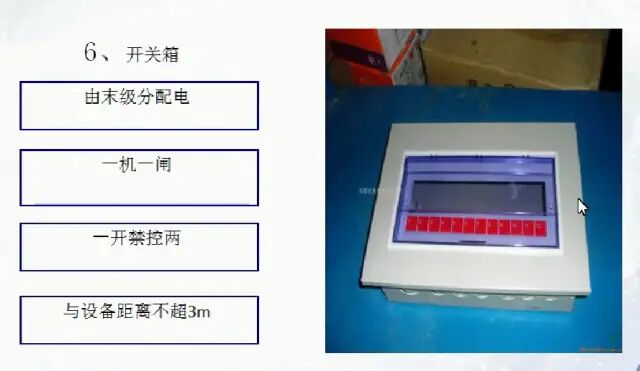

▲ 开关箱(12位)
1P的开关可以装12个,1P的宽度为18mm。

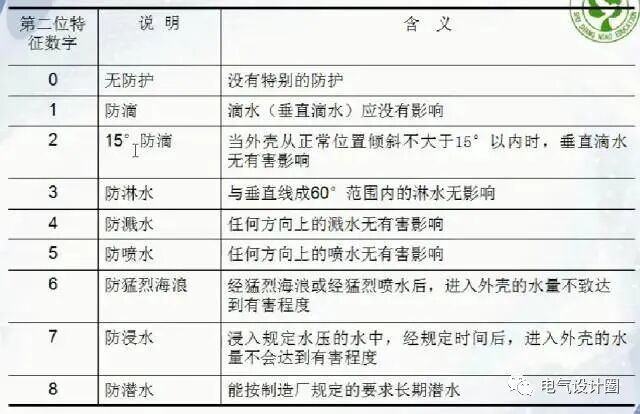

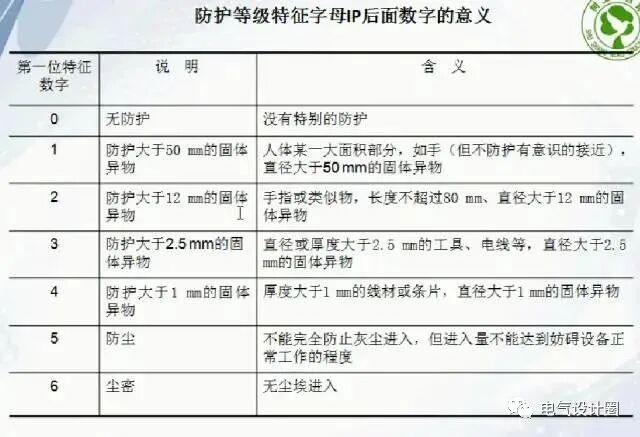

▲ 户外配电箱的防护等级
适用于灯具、配电箱,变压器贴临安装的配电柜防护等级不低于IP3X。

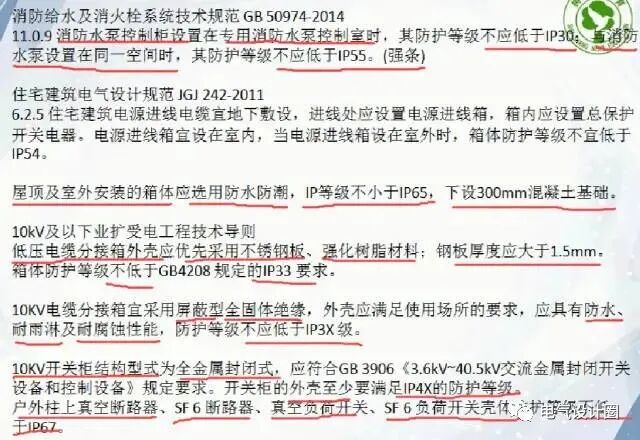

▲ GB 50974-2014
消防设备从双电源到水泵都要求CCCF认证。
