知识点：四通阀结构及使用
来源：网络，如有侵权，请联系删除
四通阀由三个部分组成：先导阀、主阀和电磁线圈。电磁线圈可以拆卸。先导阀与主阀焊接成一体。
四通阀的工作原理的简介:

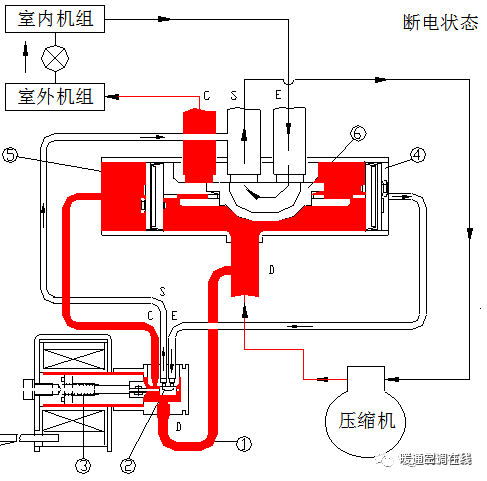

当电磁线圈处于断电状态，如下图：先导滑阀②在压缩弹簧③驱动下右移，高压气体进入毛细管①后进入活塞腔⑤，另一方面，活塞腔④的气体排出，由于活塞两端存在压差，活塞及主滑阀⑥右移，使E、S接管相通，D、C接管相通，于是形成制冷循环如图。
当电磁线圈处于通电状态，如下图，先导滑阀②在电磁线圈产生的磁力作用下克服压缩弹簧③的张力而左移，高压气体进入毛细管①后进入活塞腔④，另一方面，活塞腔⑤的气体排出，由于活塞两端存在压差，活塞及主滑阀⑥左移，使S、C接管相通，D、E接管相通，于是形成制热循环。如上图。
推荐资料：
https://ziliao.co188.com/zbd106629.html
某二位四通阀CAD设计构造图
https://ziliao.co188.com/zbd103461.html
