每周科普——差动保护

在平时的电气运行中，继电保护告警是最常见的事件之一，电流差动保护是继电保护中的一种保护。

正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。当设备出现故障时，流进被保护设备的电流和流出的电流不相等，差动电流大于零。当差动电流大于差动保护装置的整定值时，上位机报警保护出口动作，将被保护设备的各侧断路器跳开，使故障设备断开电源。

差动保护又有线路差动保护、变压器差动保护、母线差动保护等等。

变压器差动保护的保护范围，是变压器各侧的电流互感器之间的一次连接部分，主要反应以下故障：

（１）变压器引出线及内部绕组线圈的相间短路。

（２）变压器绕组严重的层间短路故障。

（３）大电流接地系统中，线圈及引出线的接地故障。

（４）变压器ＣＴ故障。

１、变压器内部故障。

2、变压器套管至CT间引出线故障。

3、电流互感器故障。

1、差动保护动作跳闸的同时,如果同时有瓦斯保护动作,即使只报轻瓦斯信号,变压器内部故障的可能性极大。

2、差动保护动作跳闸前如变压器套管、引线、CT有异常声响及其它故障现象，则说明一次故障可能性极大。

3、差动保护动作跳闸的同时，如果主变后备保护也启动，则说明差动保护范围内一次设备故障的可能性极大。

1、差动电流互感器二次开路或短路

2、差动回路两点接地短路

3、直流两点接地

4、保护装置误动

5、二次接线错误或定值整定错误

1、差动保护动作后，如其它保护未启动，而当时差动保护回路及二次回路上有人工作，则可能属于人为因素误动。

2、先发生直流一点接地后，如差动保护再动作而其它保护未启动，则说明直流两点接地短接了差动继电器接点跳闸的可能性较大。

3、如差动保护动作前巡视CT时有异常声响或差动二次回路上有打火现象则说明差动CT二次开路的可能性较大。

4、如差动保护动作后，经一、二次检查无异常，也无工作人员工作，则保护装置误动的可能性较大。

5、如差动保护动作后，如有线路保护动作掉牌，经差动回路一、二次检查无异常则保护定值整定不当或二次接线错误的可能性较大（一般出现这种情况的可能性较小）。

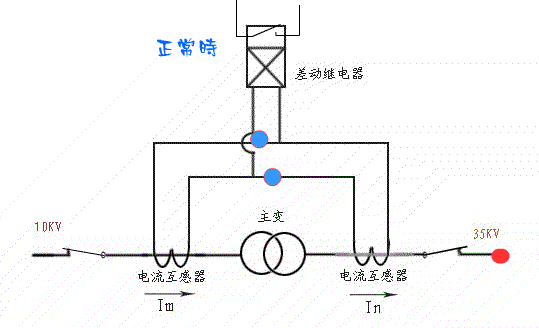

由下图可以看到，变压器在正常受电时，电流方向是一致的从高压侧进到低压侧出。差动电流在主变两侧相互抵消等于0。一旦出现上文中出现的情况或者外线有波动，则会出现差动电流的不平衡，当差动电流到达整定值时，则差动保护动作。
