知识点：布袋除尘器设备
来源：网络，如有侵权，请联系删除

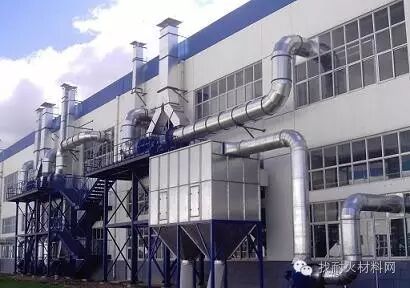

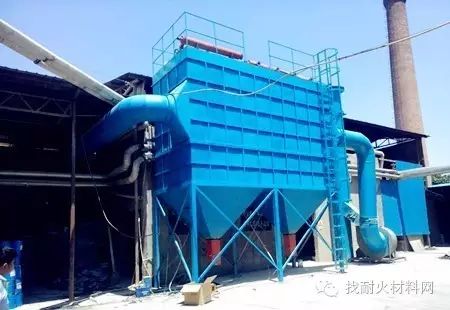

1、LCMD型离线清灰低压脉冲袋式除尘器本体 结构框架及箱体-----------结构框架用于支撑除尘器本体、灰斗及输灰设备等；箱体包括上箱体、中箱体及灰斗等。
2、滤袋、笼骨和花板--------滤袋和笼骨组成了除尘器的滤灰系统；花板用于支撑滤袋组件和分隔过滤室（含尘段）及净气室，并作为除尘器滤袋组件的检修平台；滤袋组件从花板装入。
对于整台锅炉布袋除尘器而言，滤袋是其核心部件。滤料质量直接影响除尘器的除尘效率，滤袋的寿命又直接影响到除尘器的运行费用。
选用进口德国BWF优质赖登针刺毡：PPS/PPS551CS17、聚苯硫醚、防水防油处理，耐温190℃瞬间200℃，单位重量≥550g/m2。
此滤料为表面过滤型滤料，清灰彻底，减少了粉尘在滤袋表面形成布粉层后板结的可能。
袋笼采用圆型结构，袋笼的纵筋和反撑环分布均匀，并有足够的强度和钢度，防止损坏和变形（纵筋直径≥φ4、12条，加强反撑环φ5、间距200，φ158×6000），顶部加装“η”形冷冲压短管，用于保证袋笼的垂直及保护滤袋口在喷吹时的安全。
笼骨材料采用20#碳钢，使用笼骨生产线一次成型，保证笼骨的直线度和扭曲度，滤袋框架碰焊后光滑、无毛刺，并且有足够的强度不脱焊，无脱焊、虚焊和漏焊现象。
袋笼采用有机喷涂技术，镀层牢固、耐磨、耐腐，避免了除尘器工作一段时间后笼骨表面锈蚀与滤袋黏结，保证了换袋顺利，同时减少了换袋过程中对布袋的损坏。
电磁脉冲阀是清灰系统的关键设备，它的选用关系到除尘器的造价及清灰效果。电磁脉冲阀为喷吹压力＜0.3Mpa的进口电磁脉冲阀，DC24V，φ3＂，膜片经久耐用，寿命大于100万次以上，满足了脉冲电磁阀的高效运行要求、极大地减少了维护工作量。
旁动装置与高温区保留有一定的距离，以保证长期高温情况下的动作良好。每台除尘器配置多套旁路阀门，以满足除尘器旁路保护功能启动时烟气的通过。
离线阀（或称提除尘器旁路通道布置在进出风管中间，为内置形式）旁通阀和离线阀采气动快开压盖形式、O型双向密封沟槽，密封圈采用耐酸碱、耐高温的氟橡胶，一般的耐温达到200度，使用寿命至少为2年。
两阀采用动作简单可靠的直线运动，避免转动故障率高所引起的麻烦；阀门动作设置导向滑轨，将驱升阀）每室配备一个，使除尘器具有离线清灰、离线检修功能。
提升阀和旁通阀为薄板型结构。两阀由气缸控制，阀门气缸主要部件选用进口产品，二位五通电磁阀电压等级为24v。整套阀门结构简单、可靠，启闭速度快，关闭时能达到零泄漏要求，通过PLC能控制一个或多个同时工作，关闭一个或多个仓室用于离线清灰、离线检修。提升阀及手动切换阀关闭时，能确保该仓室的完全离线，实现了除尘器工作状态下的单仓检修（手动切换阀亦可兼作调节进风量之用），提升阀上的限位装置可使操作人员及时检测其运行状况。
