      最完整的电气各类接线大全

      发布于：2022-10-09 15:31:09 来自：电气工程/输变电工程 [复制转发]

      知识点：电气接线图

      一、开关接线图

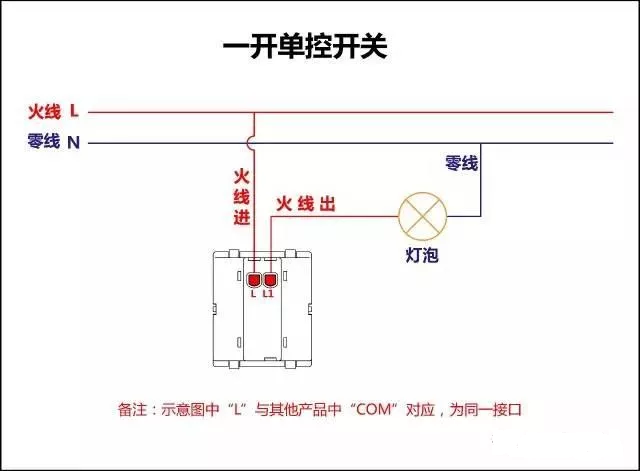

      一开单控开关接线图

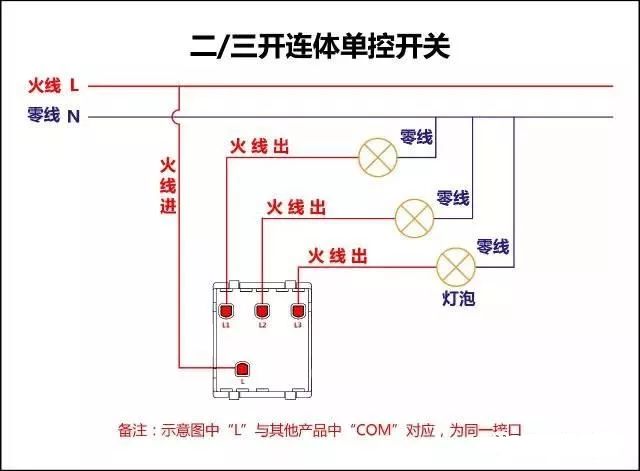

      二三开连体单控开关接线图

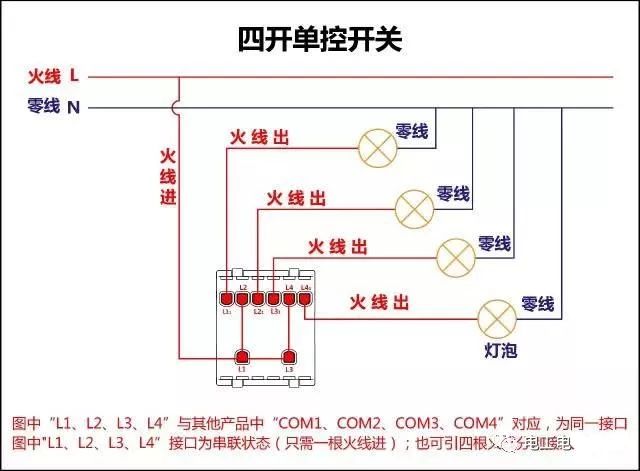

      四开连体单控开关接线图

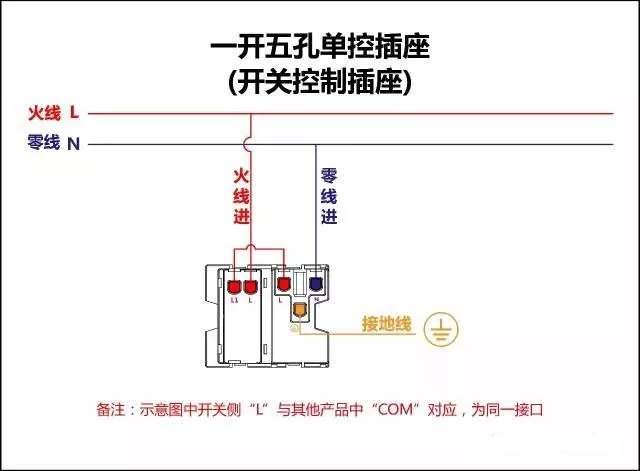

      一开五孔单控插座接线图

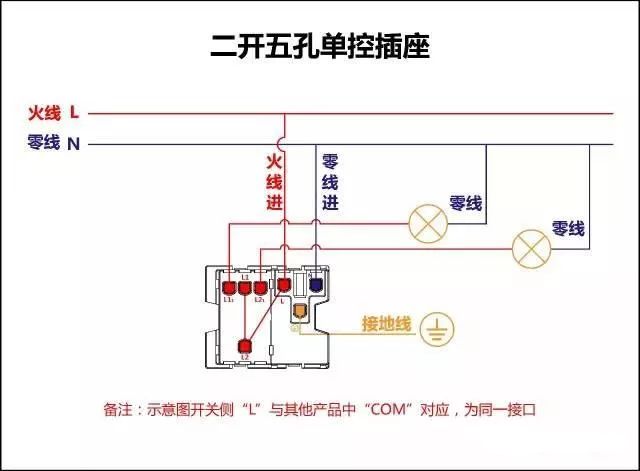

      二开五孔单控插座接线图

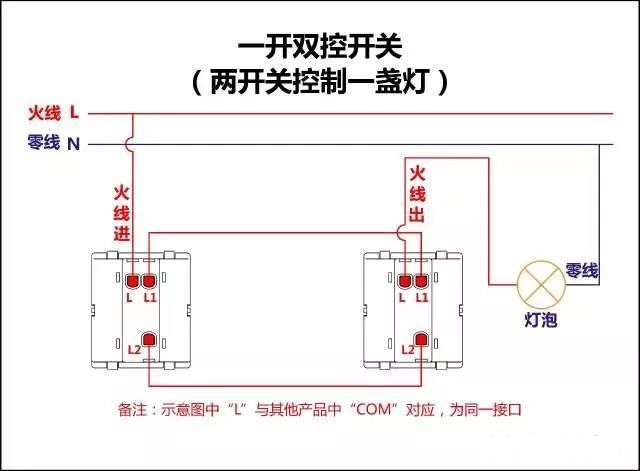

      一开双控开关接线图

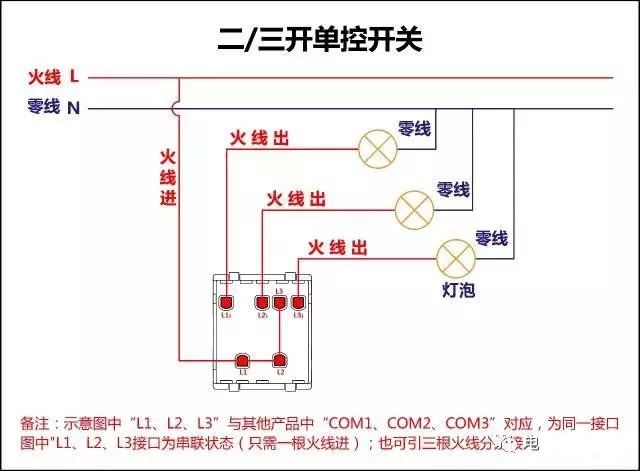

      二三开单控开关接线图


      四开单控开关接线图


      一开五孔单控插座接线图

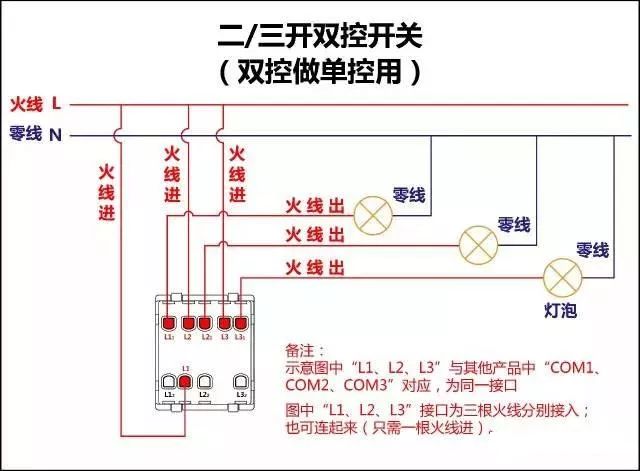

      二三开双控开关接线图

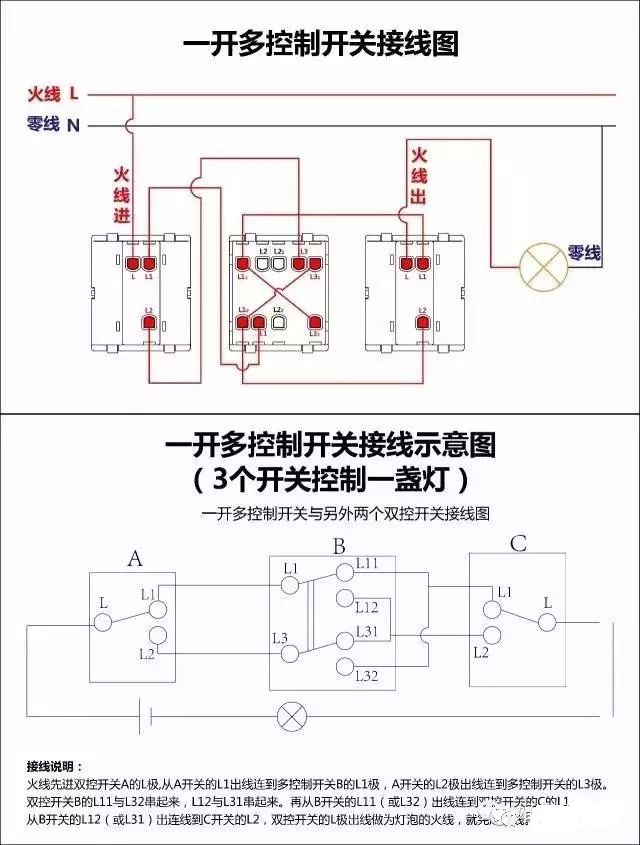

      一开多控开关接线图

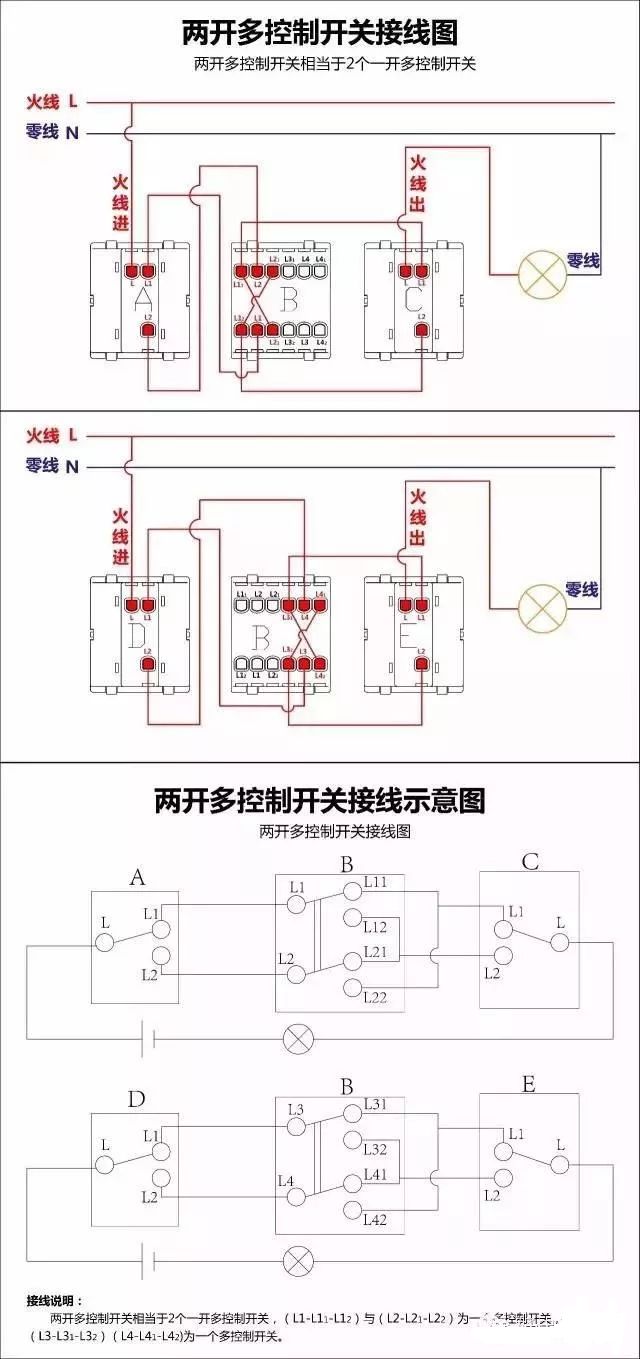

      两开多控开关接线图

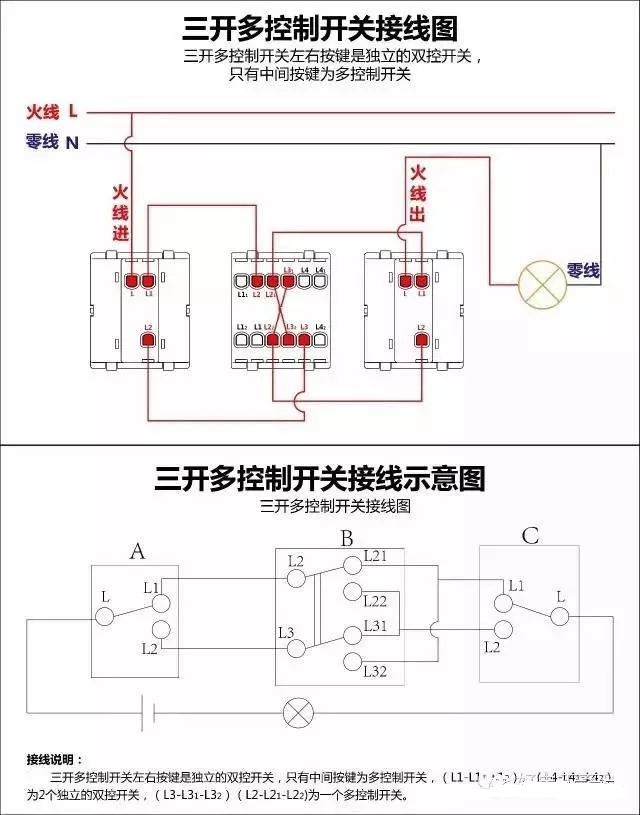

      三开多控开关接线图www.diangon.com

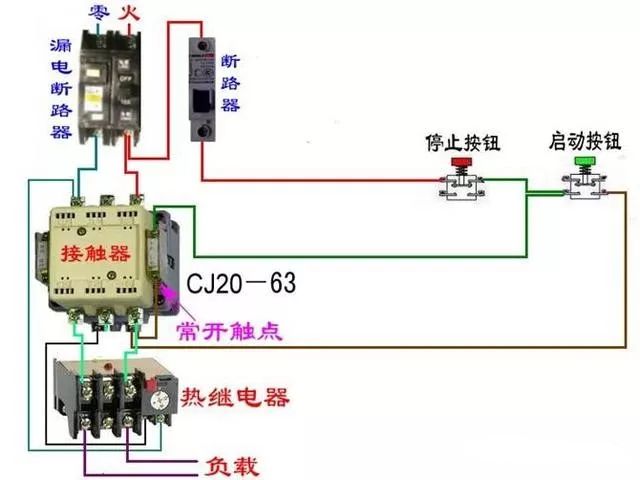

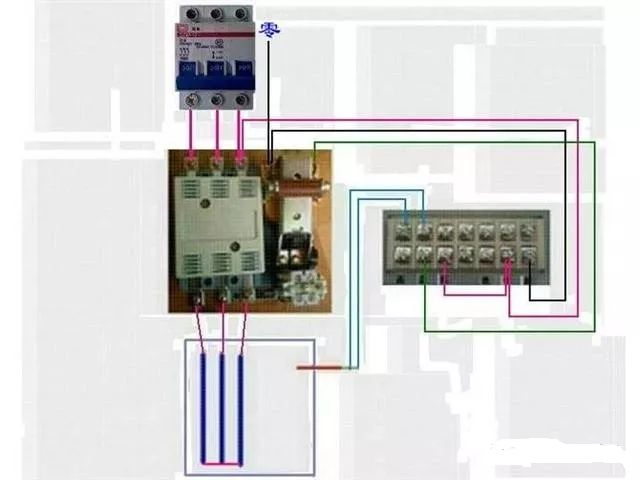

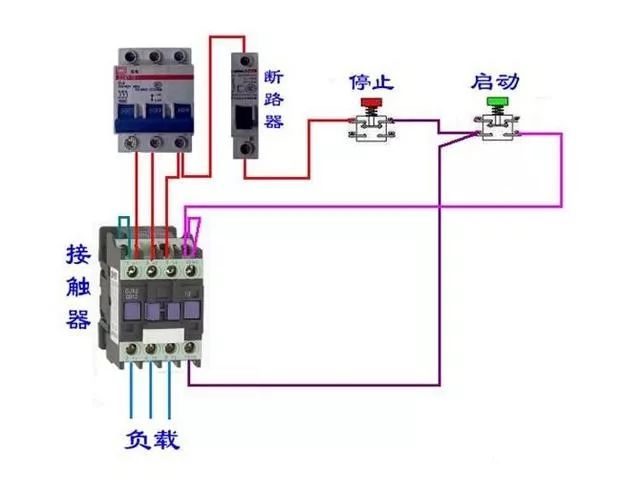

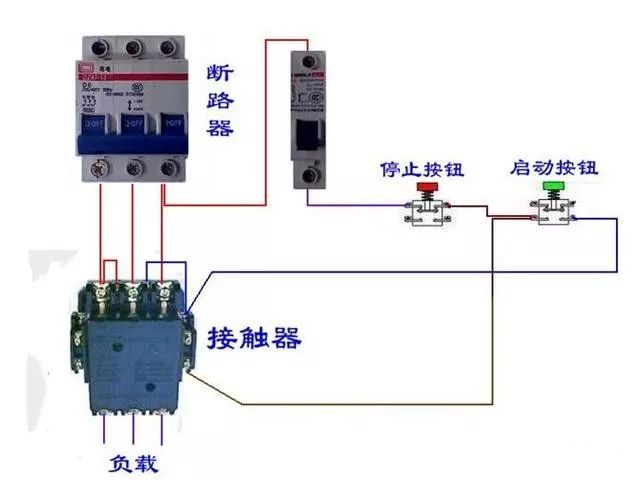

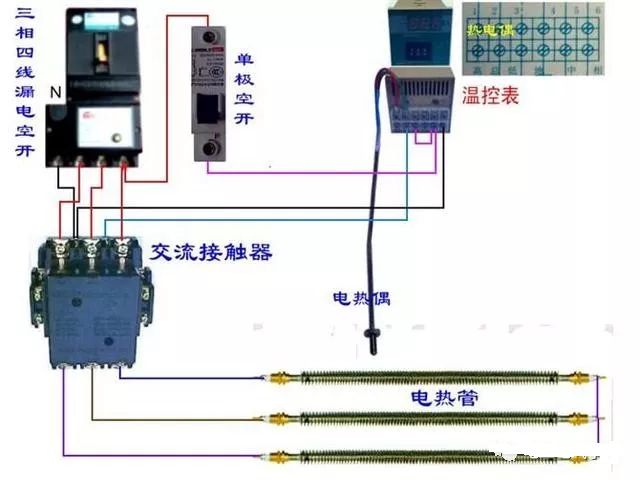

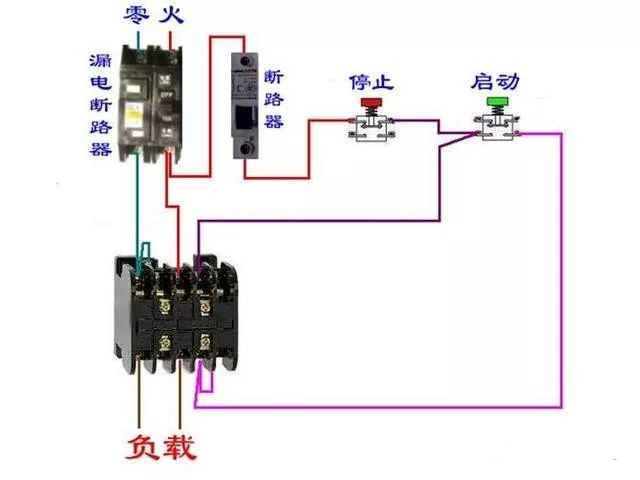

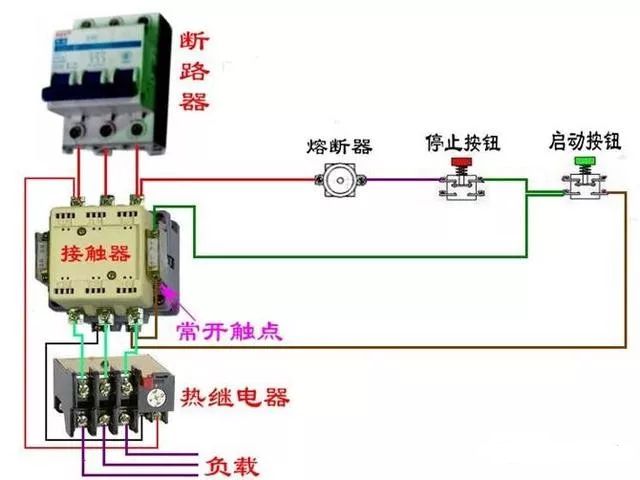

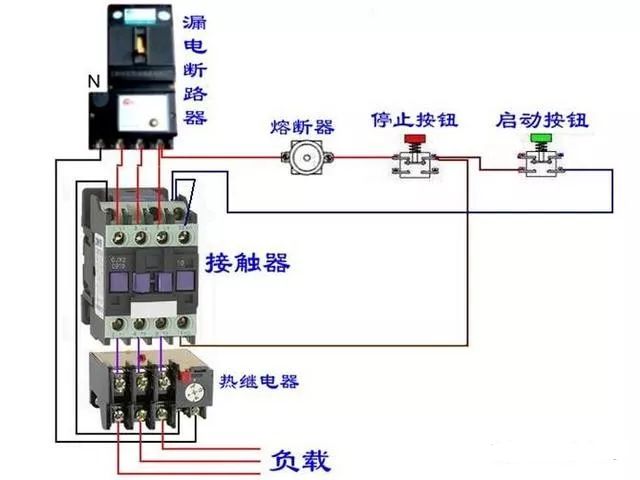

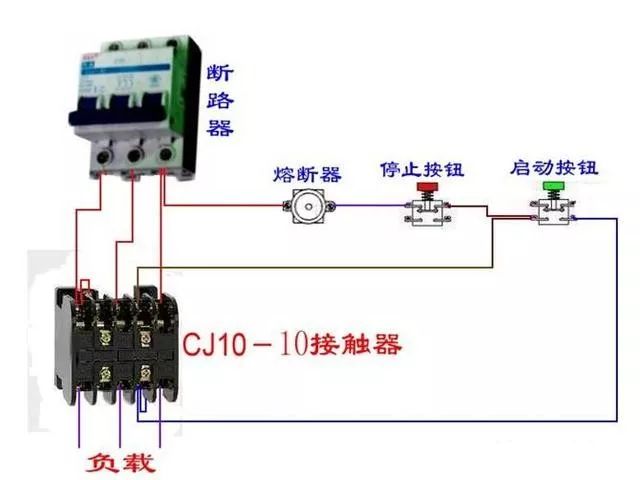

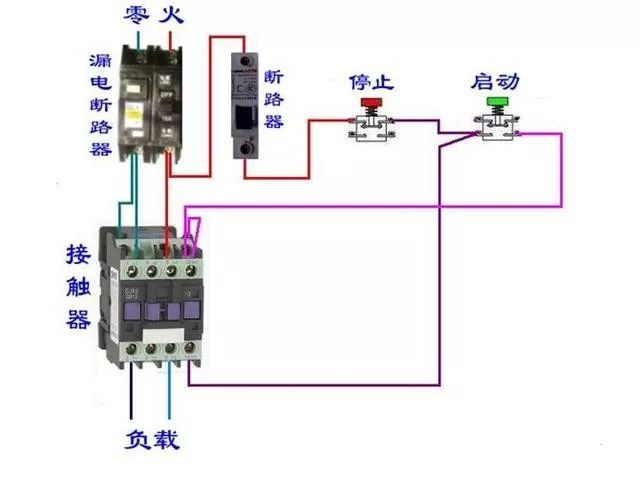

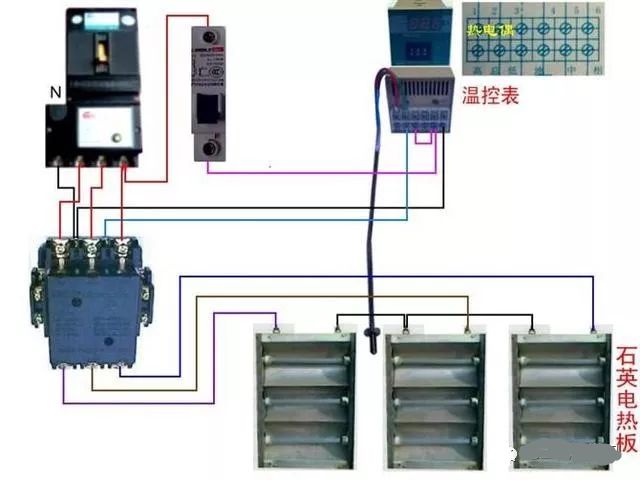

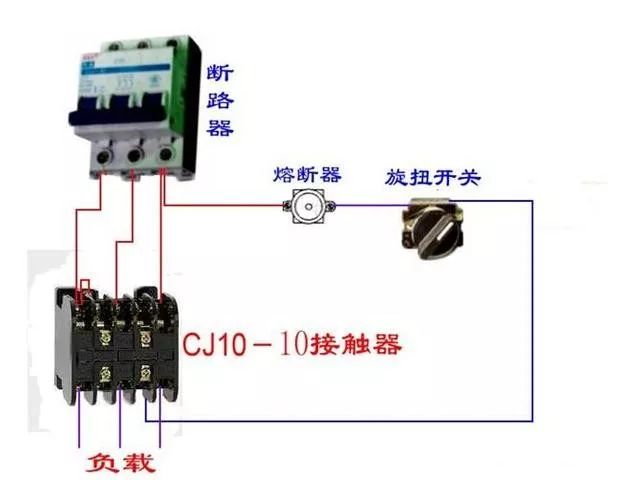

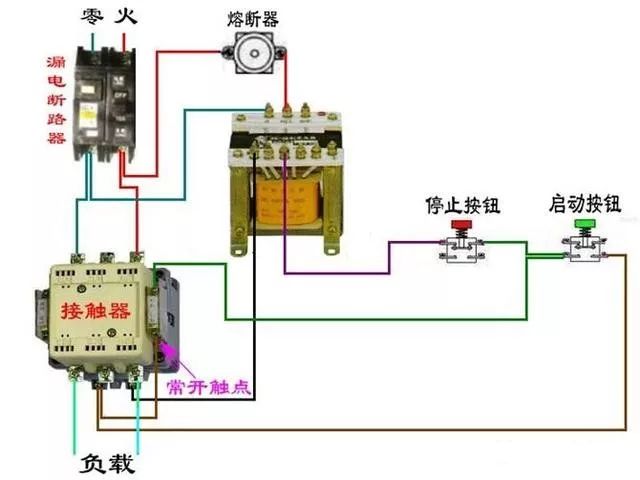

      二、断路器、接触器控制回路：

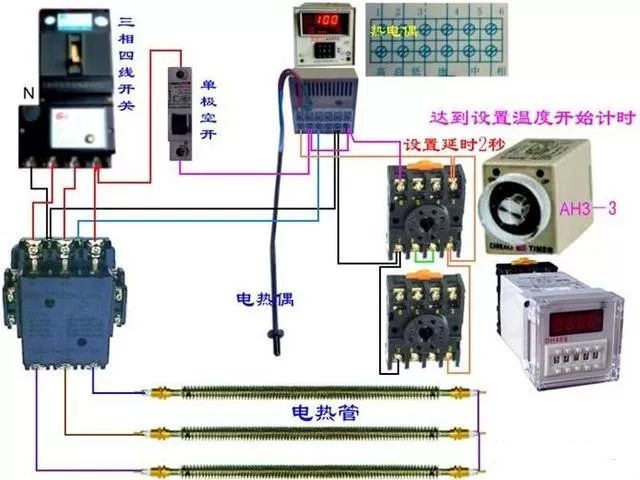

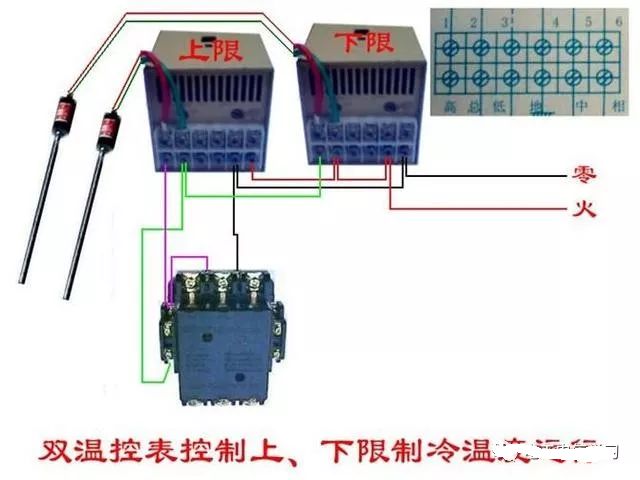

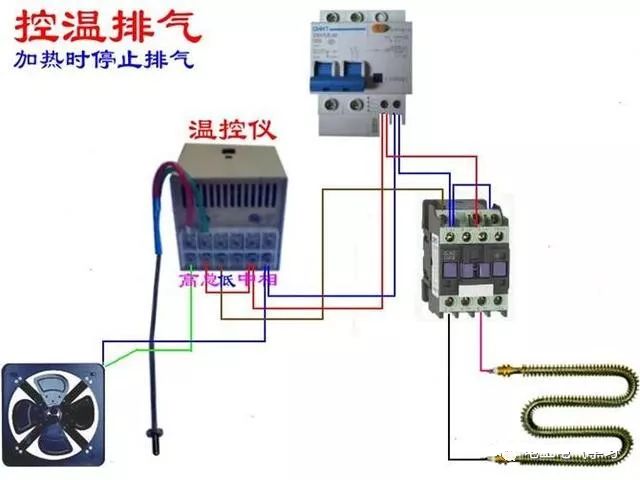

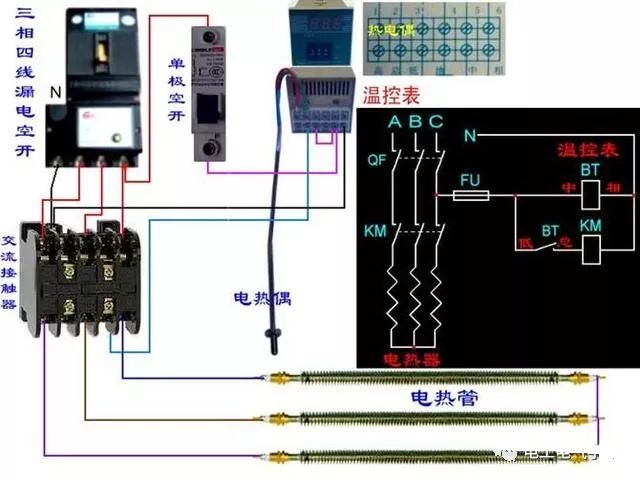

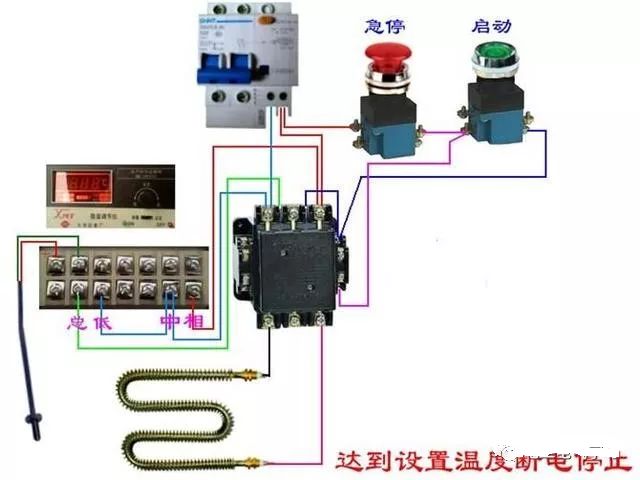

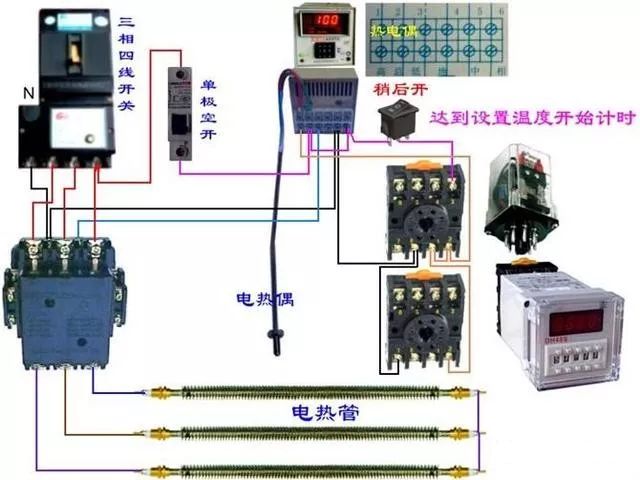

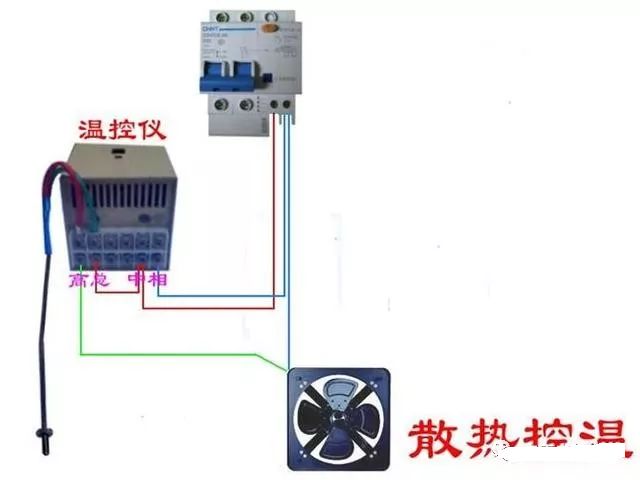

      三：热电偶：

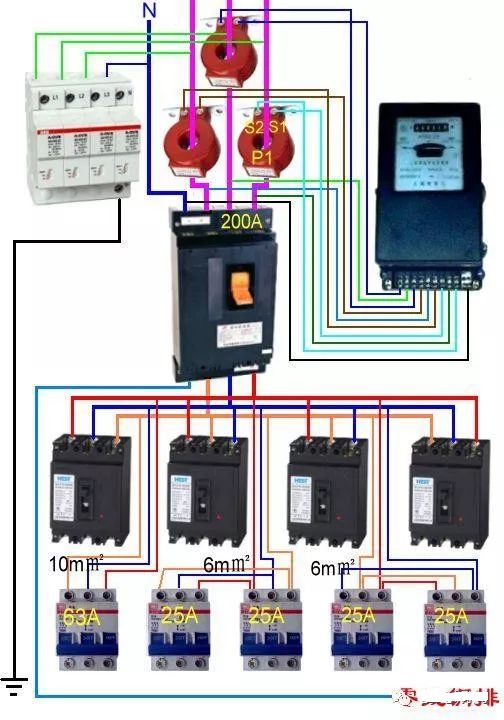

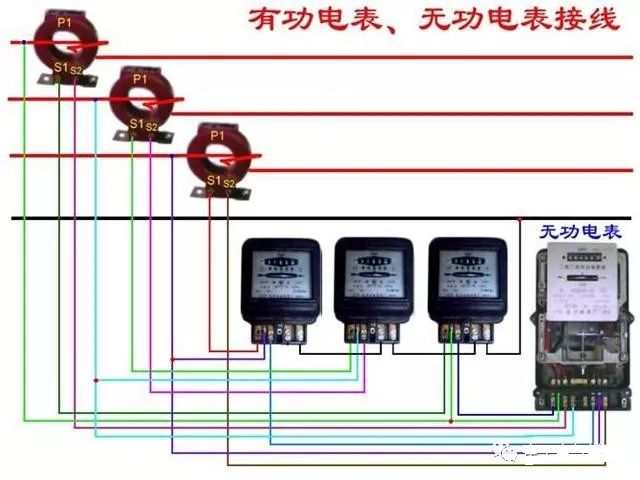

      四、电能表：

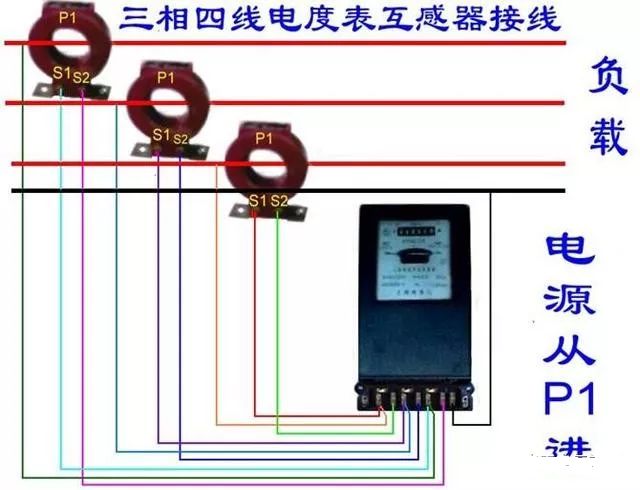

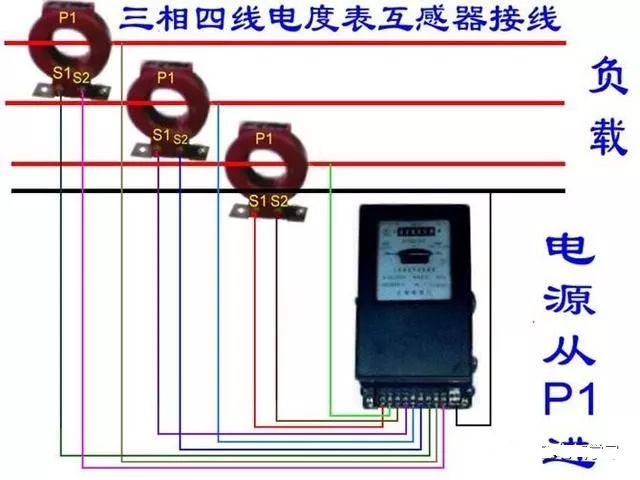

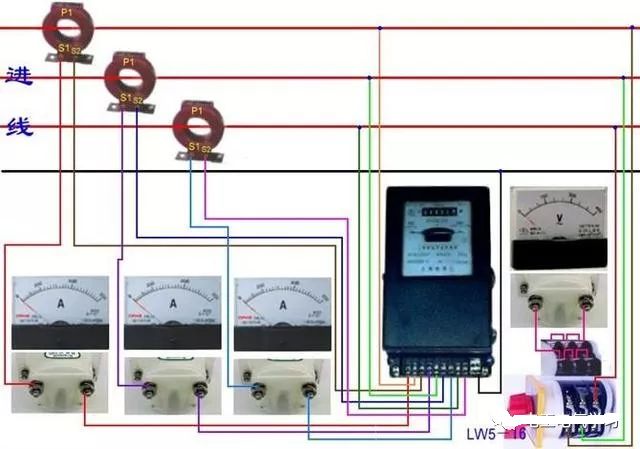

      三相四线电度表互感器接线

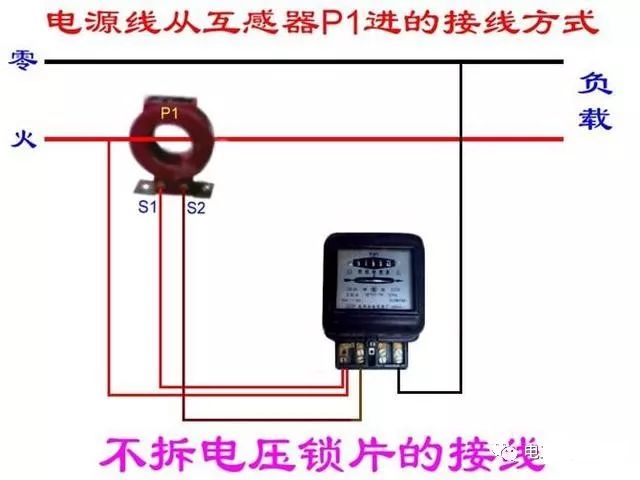

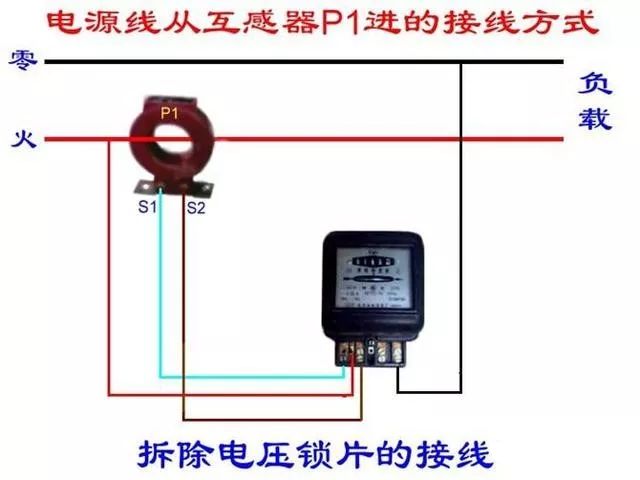

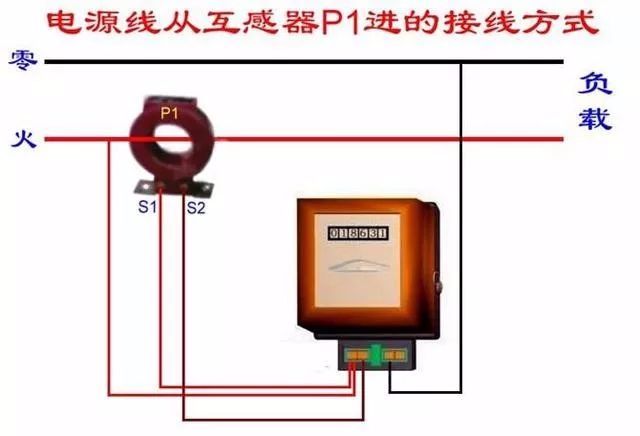

      电源线从互感器P1进的接线方式

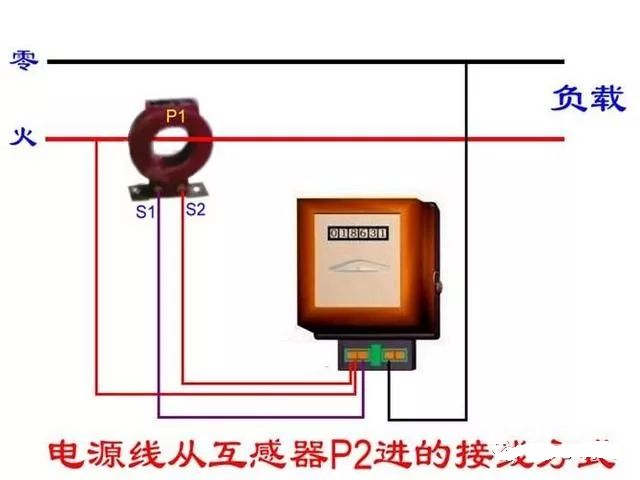

      电源线从互感器P2进的接线方式

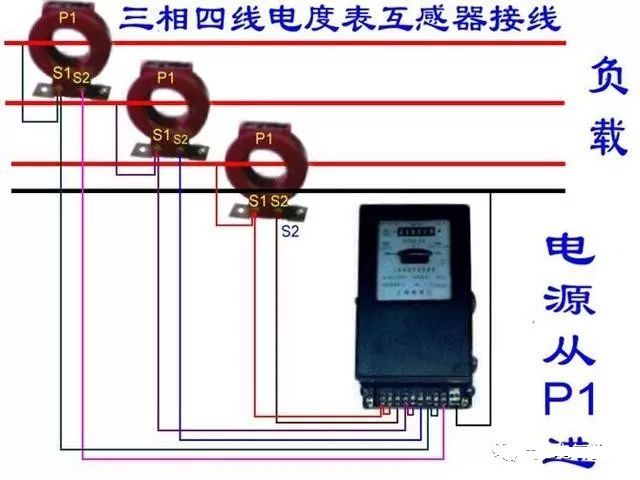

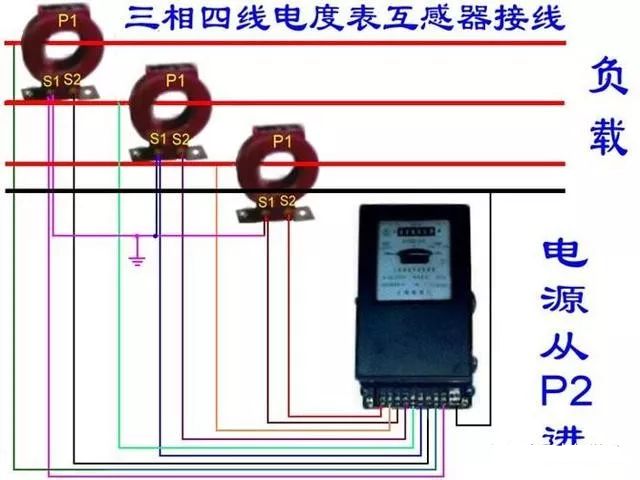

      三相四线电度表互感器接线


      电源线从互感器P1进的接线方式

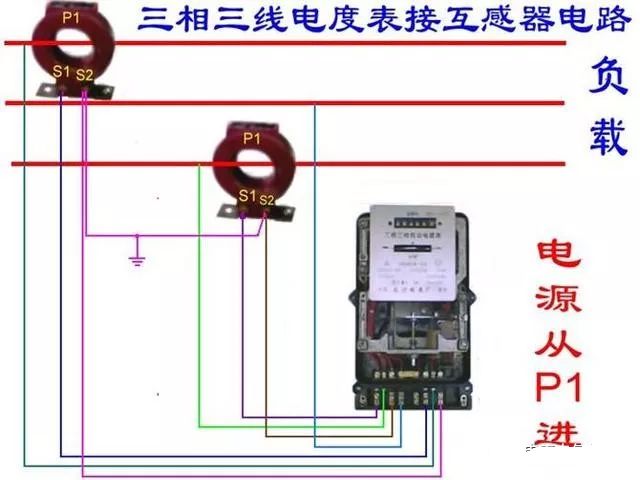

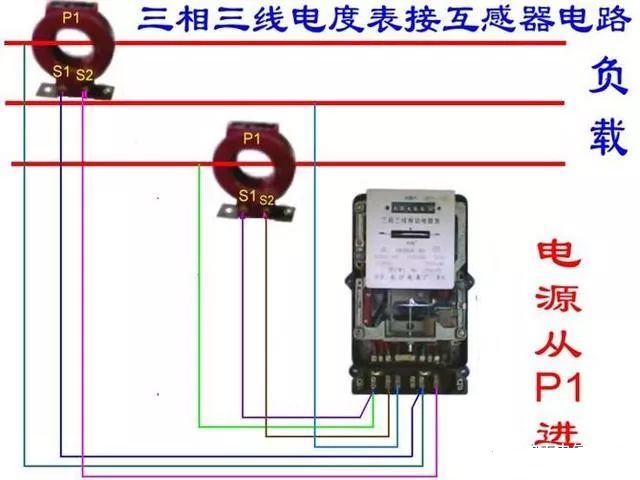

      三相三线电度表接互感器电路

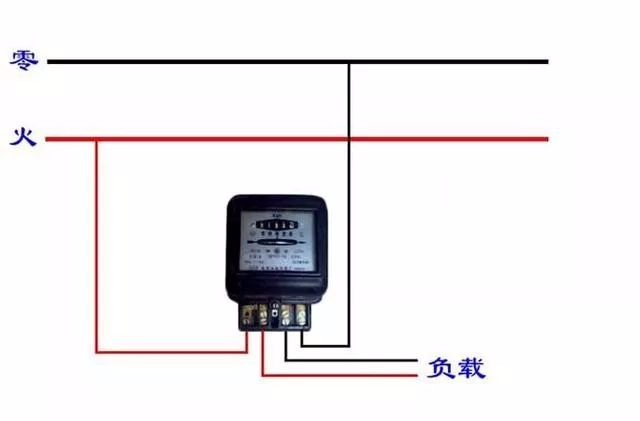

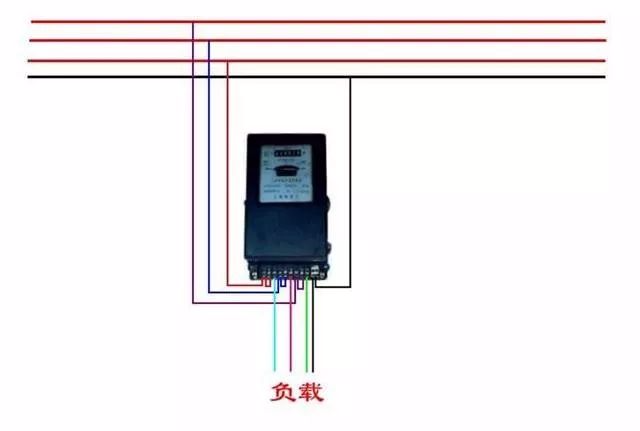

      单相电能表的接线





      电源从P1进

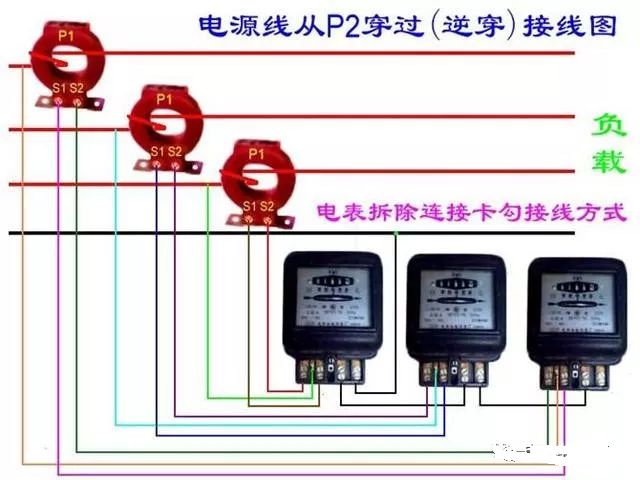

      电源线从P2穿过（逆穿）接线图


      汇总

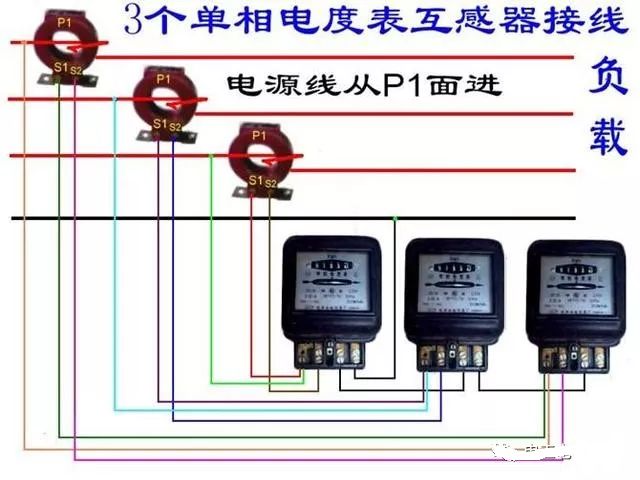

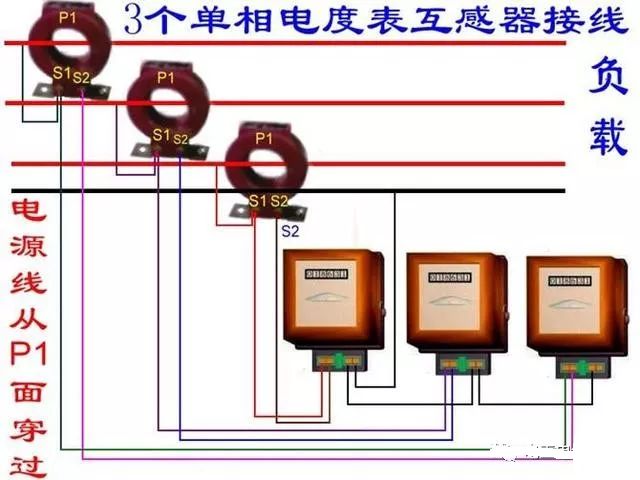

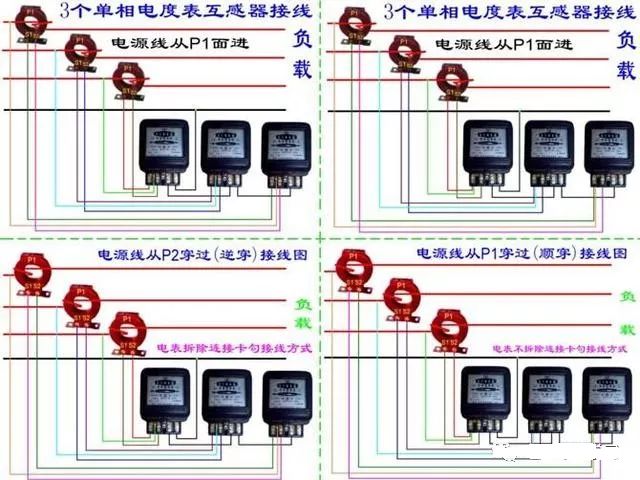

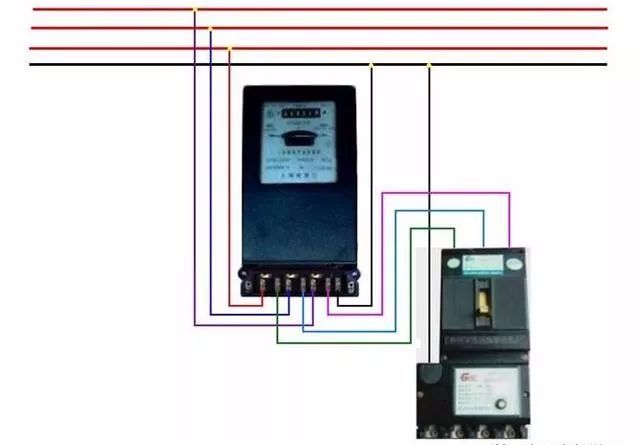

      3个单相电度表互感器接线



      电源线从P1面穿过

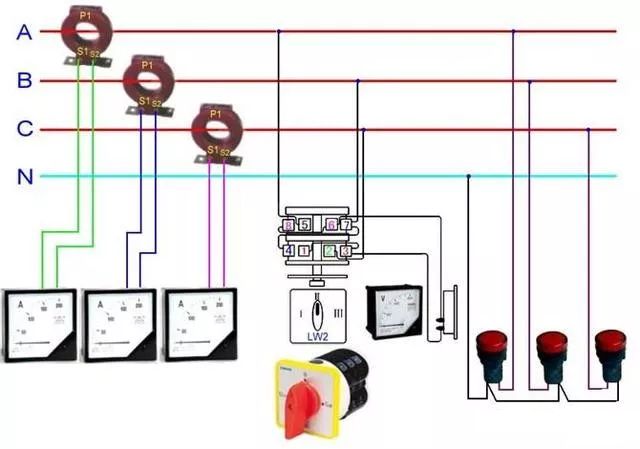

      互感器二次线端接电流表不分彼此
