在CAD进行大型复杂和繁琐的图形绘制时，当绘制面板屏幕是不能完全显示我们所绘制的图形时，我们就可以通过设置图形界限使所绘制的图形展示整个图形，那么图形界限该如何进行设置呢？下面我们一起来看看详细操作吧~
1、 首先打开我们的CAD软件

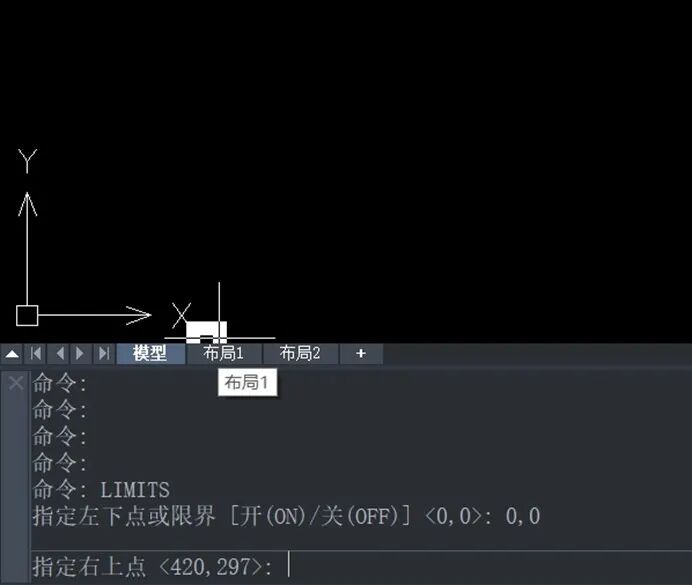

2、 命令行输入【LIMITS】回车确认，这时候根据提示输入【0，0】作为图形左下角点坐标，再回车确认。

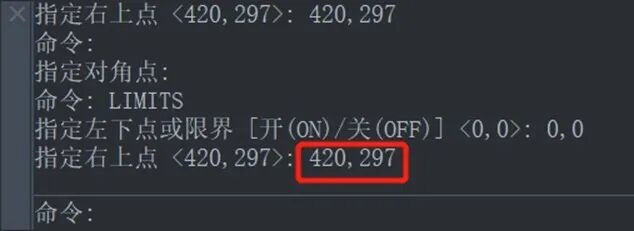

４、如下图所示我们根据提示输入“420,297”作为图形右上角点坐标，回车键确认，即可完成图形界限设置。
５、右上点要根据选择的图纸大小来设置，以上是以A3图纸（420,297）为例。由左下点和右上点所确定的矩形区域为界限。

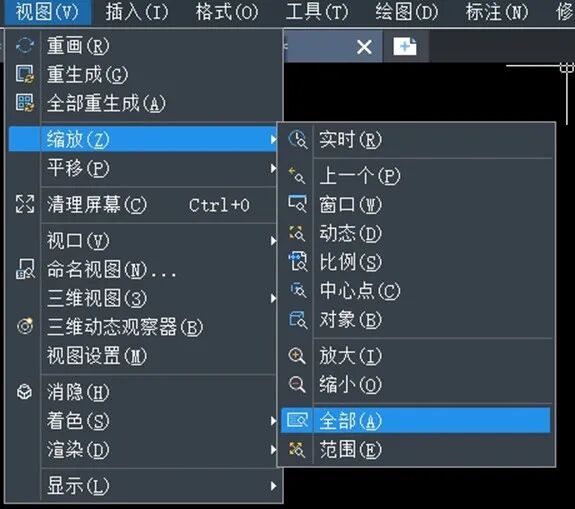

６、根据上述步骤完成设置后，如图选中菜单栏的【视图】——【缩放】——【全部】就可以看到绘制好的整个图形状态了
以上就是CAD中如何去设置图形界限的方法，大家可以根据上述步骤进行操作练习，希望可以帮助到大家!
知识点：CAD设置图形界限
