CAD捕捉栅格绘制直线

知识点：CAD捕捉栅格绘制直线

在画直线之前，我们先来看看网格。常用的CAD版本创建新图形后，屏幕上会显示一个由直线组成的网格，称为网格。早期版本显示点网格。我们以新版为例。

1、在界面左上角点“新建”按钮，新建一张图。

2、向上滚动车轮。在放大的过程中，我们可以看到最小的正方形会变成粗线，正方形中的细线更多。原正方形细分为5X5个正方形。

继续向上滚动滚轮，直到网格不再细分，此时每个网格的长度和宽度就是网格的基本尺寸。

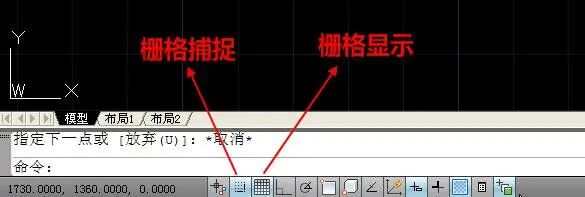

3、底部状态栏左侧有一排按钮。您可以通过将光标停在每个按钮上来查看函数的名称。我们可以看到“网格显示”按钮被按下，左边的按钮是“网格捕捉”。用鼠标点击此按钮打开网格捕捉。如下图所示。

图标在不同的 CAD版本中会有所不同，但是位置和外观是一样的。

这时将光标移动到图形窗口中，我们可以看到光标并不连续地移动，而是在这些线的交点之间跳动，也就是说，当我们画图时，图形会精确地定位到栅格的交点上。

在 CAD中，这种自动将光标定位到已经存在的栅格、图形的特征点的操作方法叫做捕获(SNAP)，在这里我们使用的是栅格捕获，通常使用的是对象捕获，稍后将对此进行单独介绍。

下面我们就可以开始绘制直线了。

1、单击“直线”按钮。

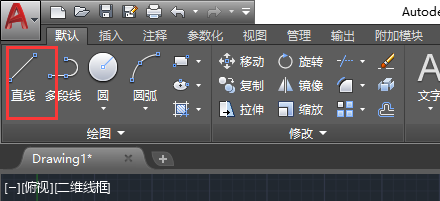

线是最基本也是最常用的图形，如果你使用草图和注释界面，线图标就会出现在最左边，如下图所示。

以上是 CAD的界面截图，如果您使用的是经典界面，在左边的“绘图”工具栏的上端就是直线。

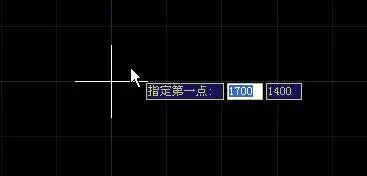

在图形窗口中移动光标，我们可以看到跟随光标的提示：指定第一个点，以及光标所在位置的 X\ Y坐标，如下图。

2、在栅格粗线的某个交点处单击

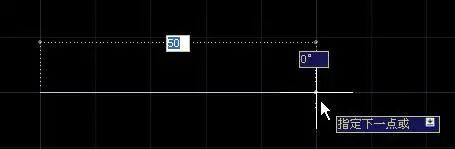

找出一条直线的第一个点，然后右移光标到相邻的粗线交点，如下图所示。

可以看到，提示变成了：指出下面的一点或，也可以看到直线的大小和角度。根据这一提示，我们可以看到栅格中两条线之间的间隔是10，并且每5条都有一个粗线。

3、在上图所示点位置单击确定直线的第二点

然后继续移动光标，如下图所示。

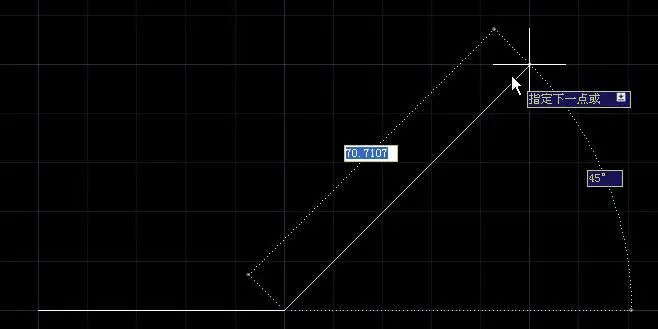

在上述两次点击中，直线的起始点和终结点都已被确定，但是在光标移动之后，我们会发现，我们仍然可以继续上一条直线的第二个点来绘制直线。这个软件的提示没有什么变化，仍然是：指定下一个点或者。

4、将光标定位如上图所示的右上方粗线交点处后单击

识别出第二条线的端点，我们会发现提示仍然是：指定下一点或。

在“或”后面，我们会看到一个向下的方向键提示，我们可以按下向下的方向键，这样就会看到隐藏的选项，如下图所示。

将目光转向命令行，我们会看到，这些实际上是命令行的提示，如下图所示。

显示在图形窗口中的提示叫做动态输入(DYN)，状态栏上还有一个按钮，用来开关动态输入。动态输入允许我们专注于绘制的图形，但是为了使多个遮挡图形保持一致，没有显示所有选项。

类似 CAD中，浩辰 CAD参数不完全相同，浩辰 CAD提供更多参数，在绘制直线时可以分别绘制长度和角度。

5、输入U，回车，我们可以看到又重新回到上一点。

6、重复步骤4，重新绘制斜线。

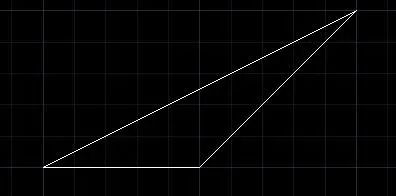

输入C，回车。直线自动跟第一条直线的起点连接，形成了一个三角形，如下图所示。

上面的练习中我们一下子绘制了三条直线，如果我们只需要绘制一条直线怎么办？

下面我们通过绘制一条直线来学习一下如何用命令绘制直线。

1、输入L，回车。

直线的命令是LINE，CAD提供了简化命令：L，因此输入一个L，就可以快速调用直线命令，比将光标移动到直线按钮上再单击，效率更高。CAD高手们都是左手键盘输入命令，右手鼠标定位和选择图形。

2、按照提示在屏幕上随意定位两个点绘制一条直线。

3、按空格键或回车键，就直接退出了直线命令。

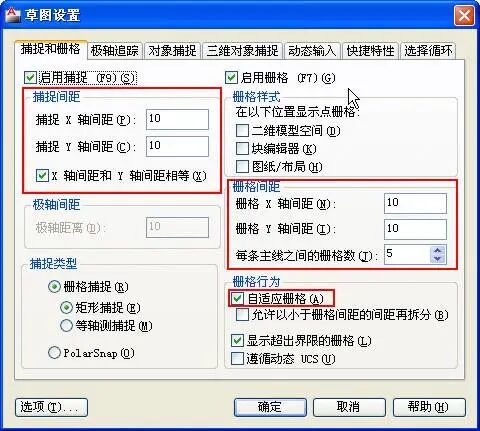

由于栅格应用并不多，此处不再详细介绍栅格的设置，如果有兴趣的话，可以在栅格显示图标上单击鼠标右键，打开草图设置对话框去研究栅格的设置，如下图所示。

从上面的操作中，我们应该能理解上图中红框中的这些参数，至于其他参数，暂时不用去看了。

总结：在以上的学习中，我们对栅格，格子捕捉，直线命令及提示，命令行提示等有了一定的了解，有了这个基础，您可以尝试使用其他各种绘图命令，看看它们的提示。
