CAD怎么使用轴线辅助画图?

发布于:2022-09-26 17:18:26 来自:建筑设计/CAD下载及教程 [复制转发]

相信很多学习CAD的朋友,可能会遇到在画图过程中不知道怎么使用轴线辅助,这篇文章讲述是关于怎么使用轴线辅助绘制,

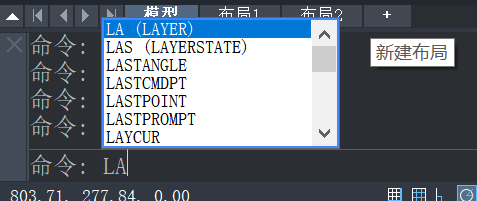

1、首先打开CAD,在命令行中输入“LA”进入图层管理。

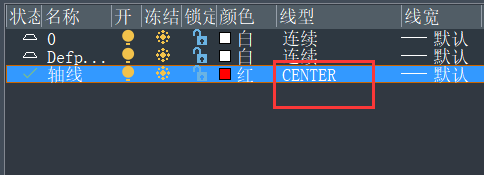

2、在图层特性管理器中,点击新建图层,将名称修改为轴线。再双击线型进入。

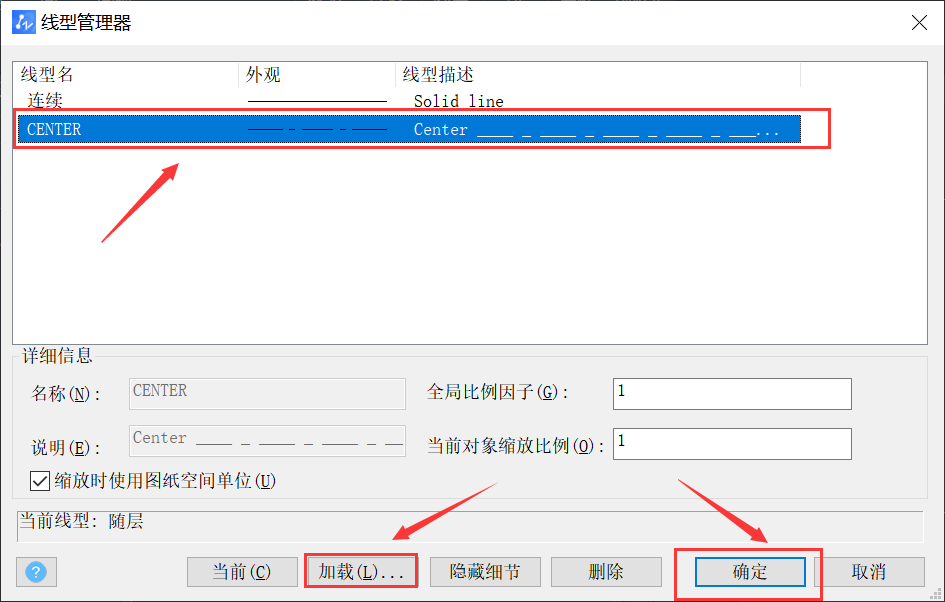

3、进入线型管理器之后,点击加载center线型,选择线型后,然后确定。

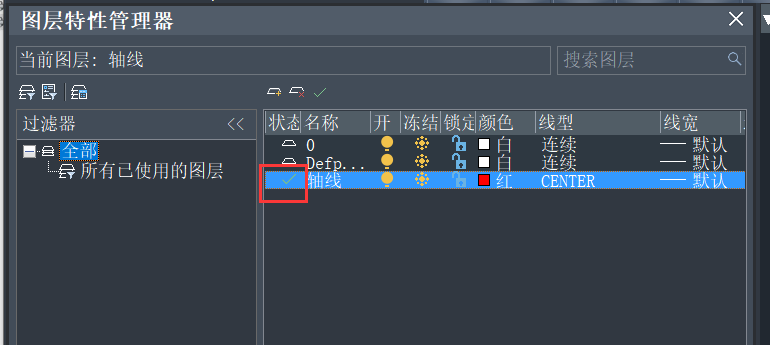

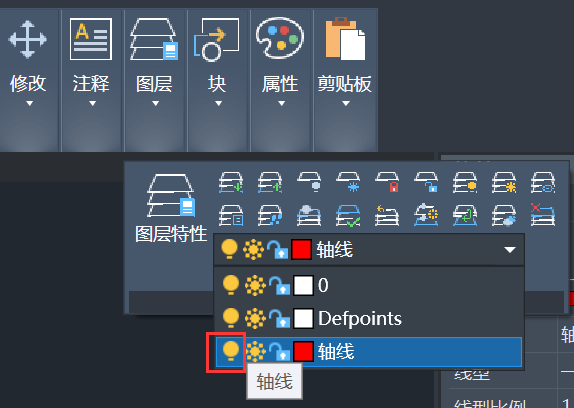

4、在轴线图层中,双击旁边的状态,置顶轴线图层

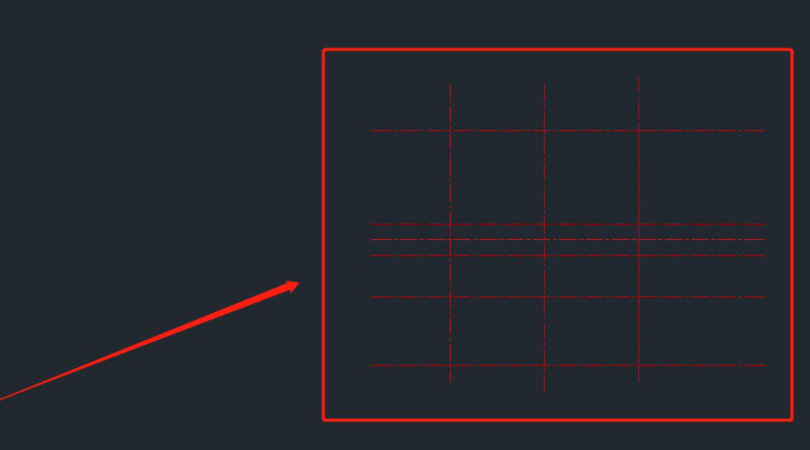

5、在工具栏中找到直线,进行绘制轴线。

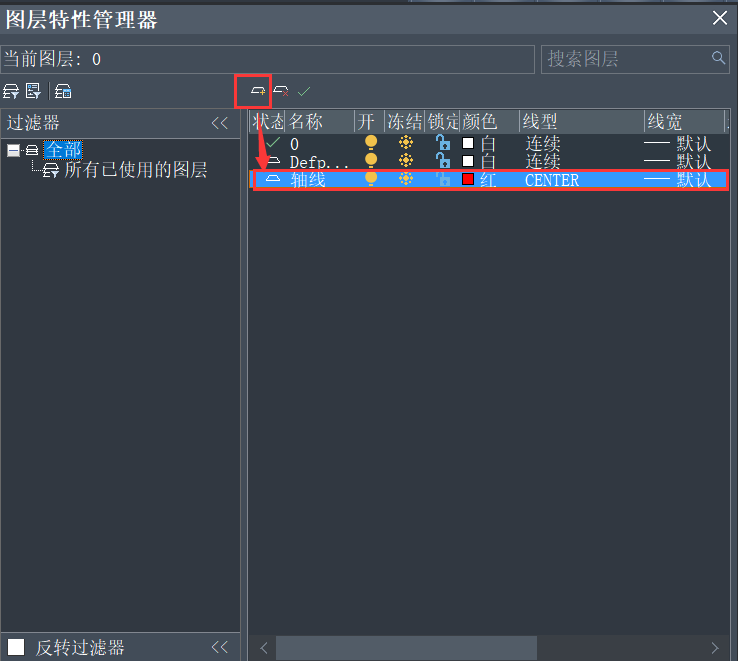

6、在图层管理中,点击灯泡状的图标,可以显示或隐藏图层。



知识点:CAD怎么使用轴线辅助画图?
