知识点：建筑电气图纸符号大全
建筑系统图主要包含电气原理图、电器布置图和电气安装接线图。
电气原理图是根据控制线图工作原理绘制，可以帮助我们用于于研究和分析电路工作原理。
电气布置安装图则是用来表明各种电气设备在机械设备上和电气控制柜中的实际安装位置，为机械电气在控制设备的制造、安装、维护、维修提供必要的资料。
电气安装接线图可以在进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。

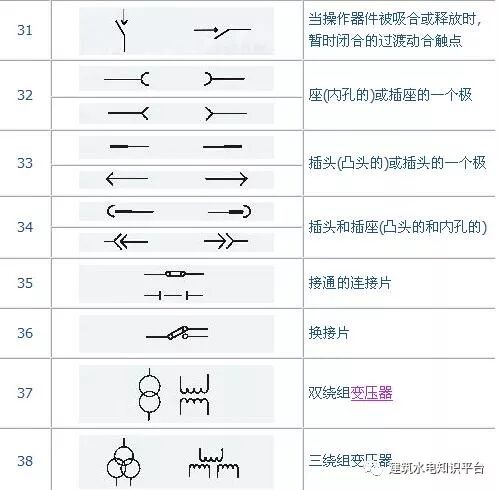

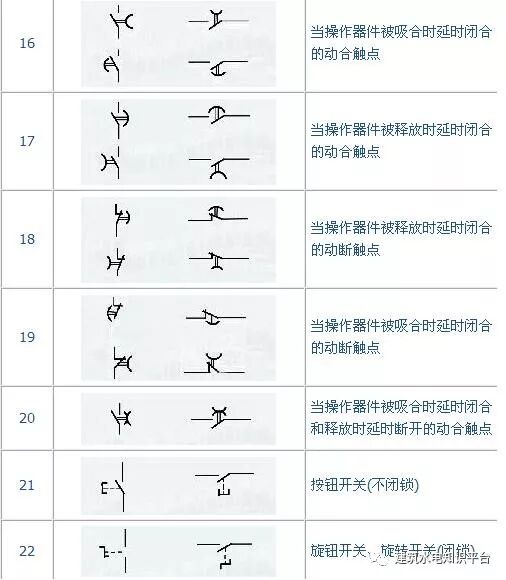

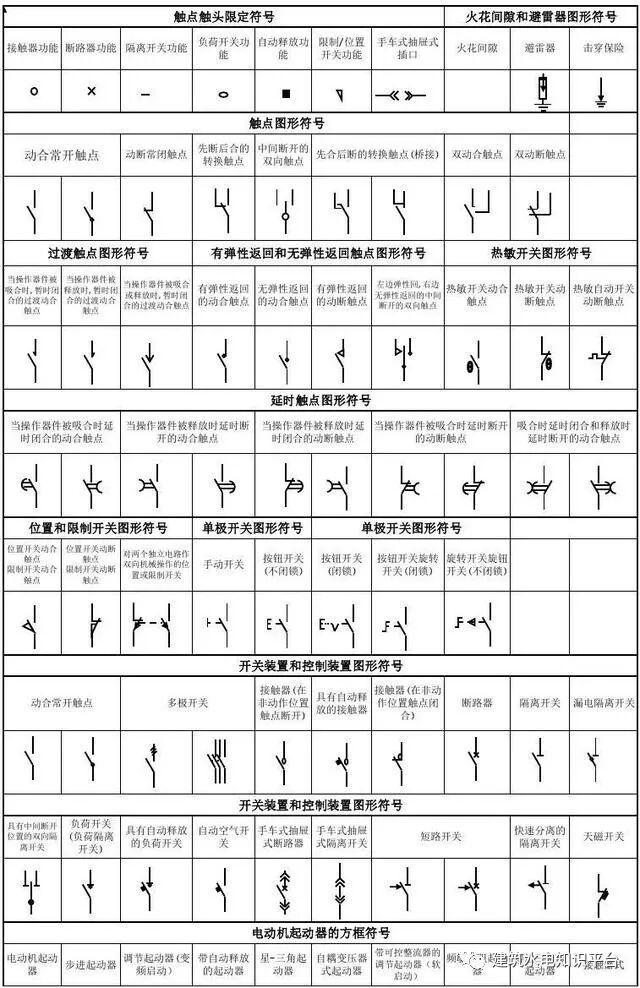

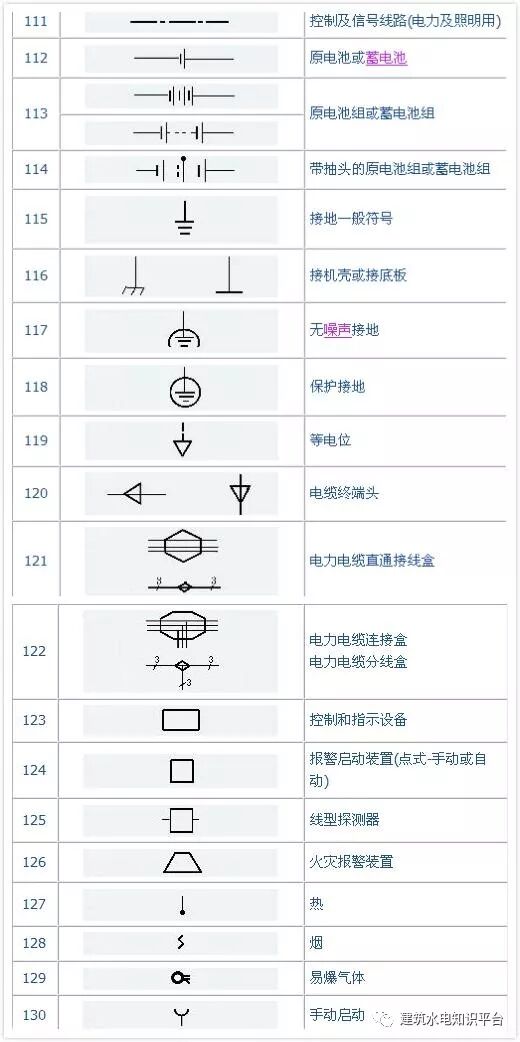

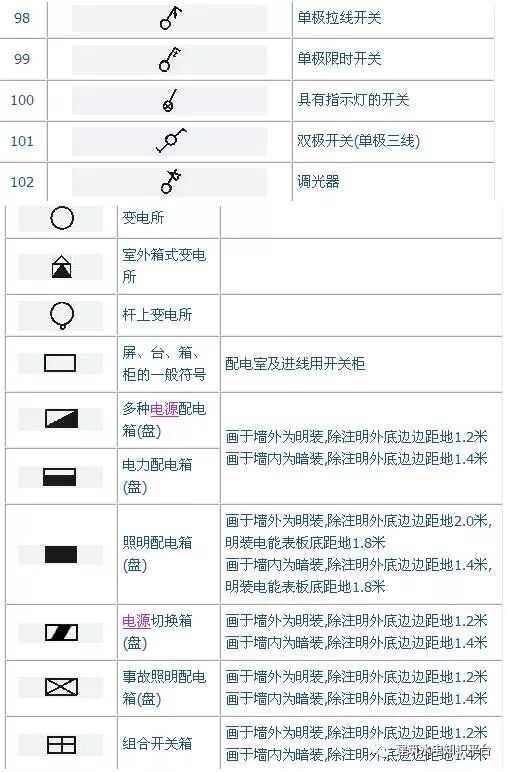

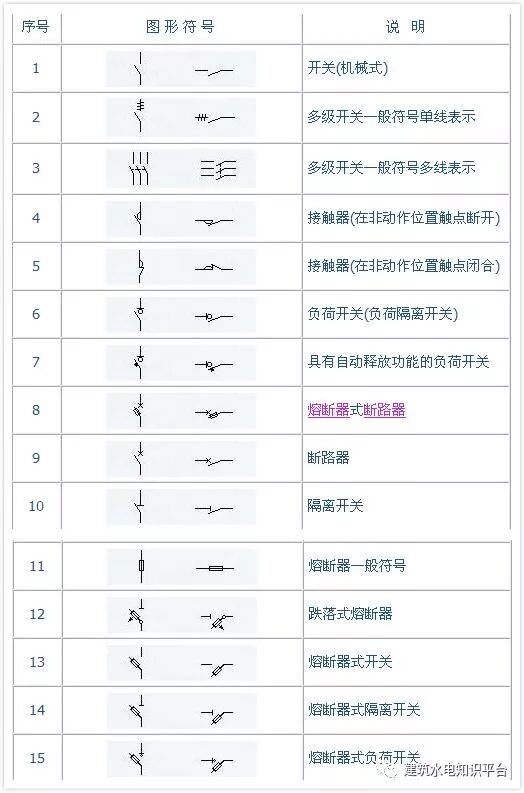

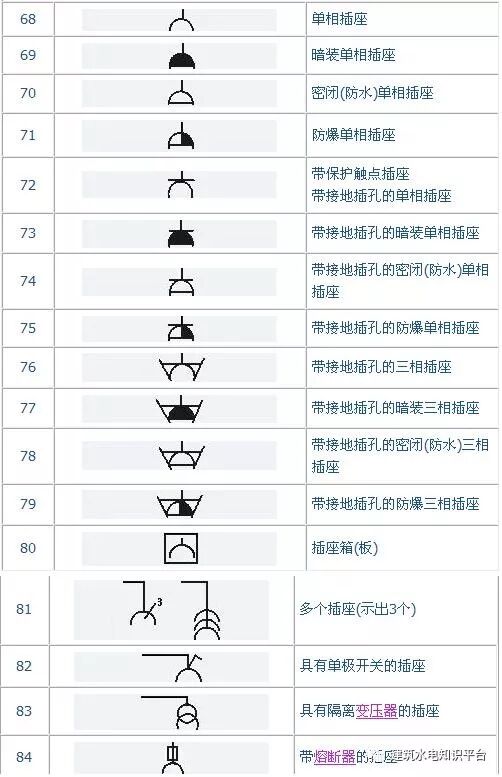

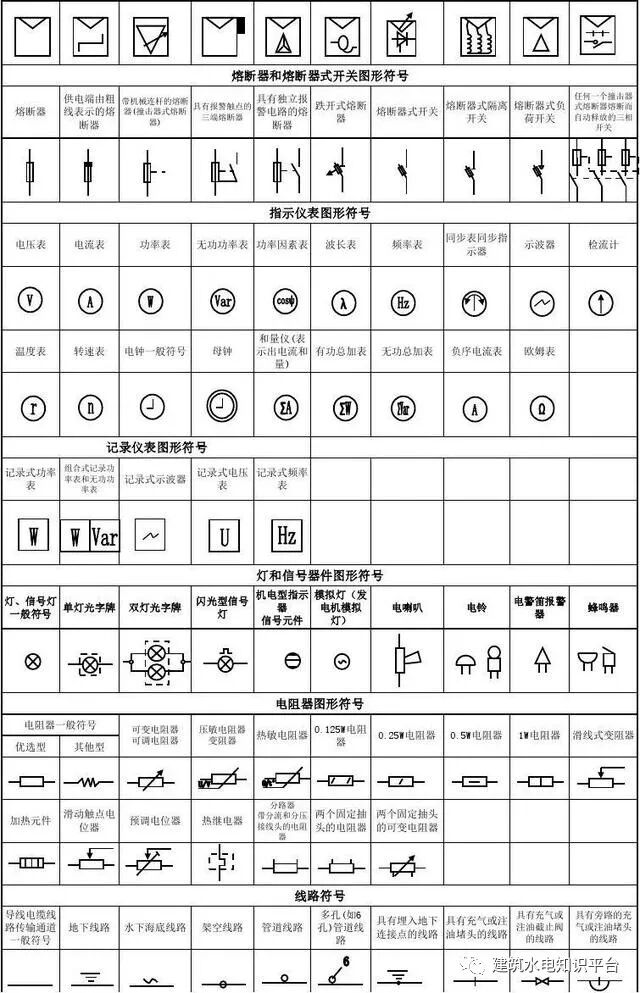

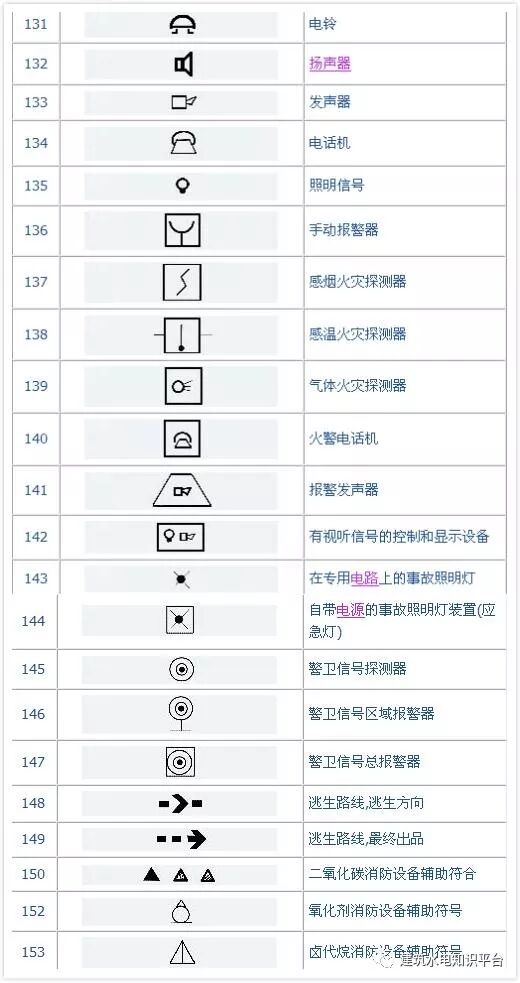

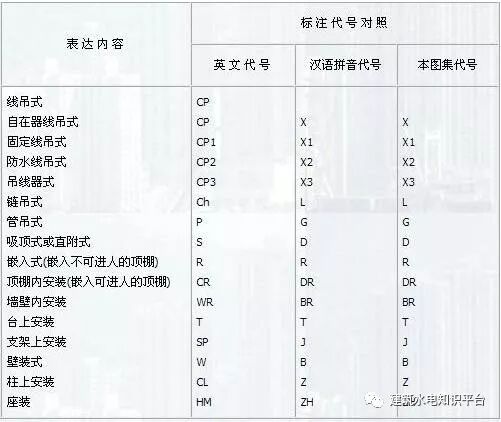

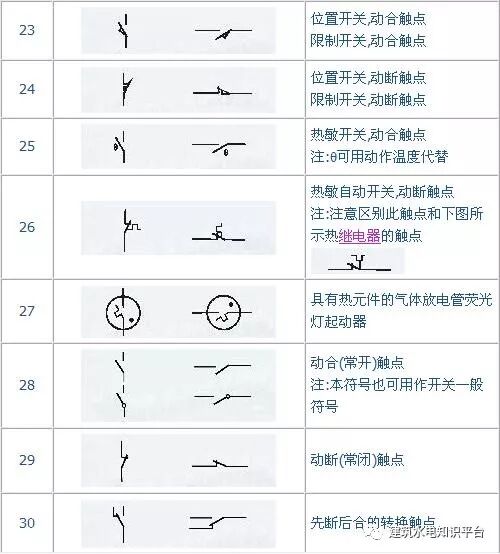

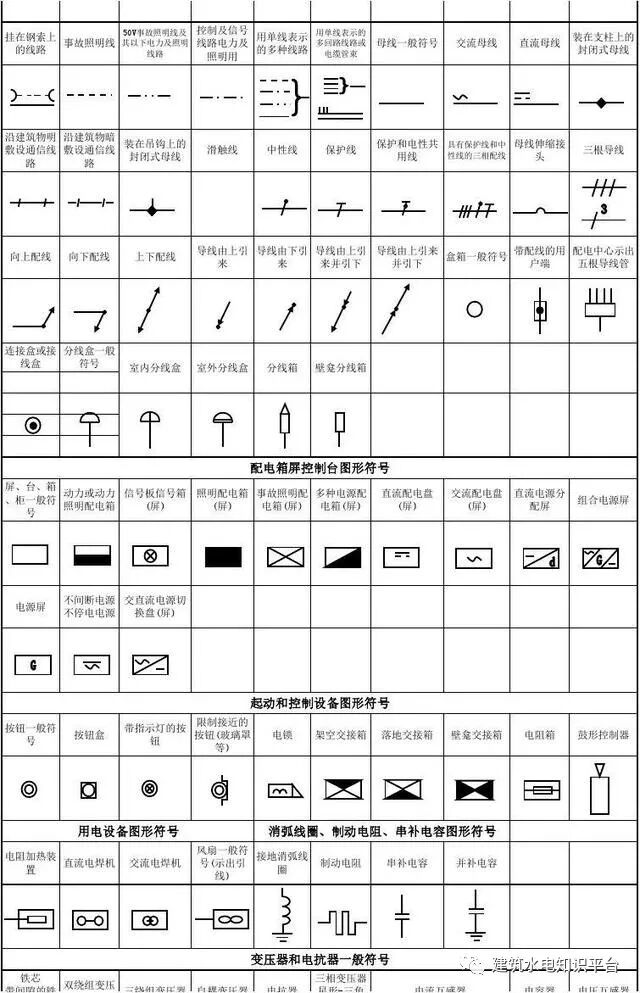

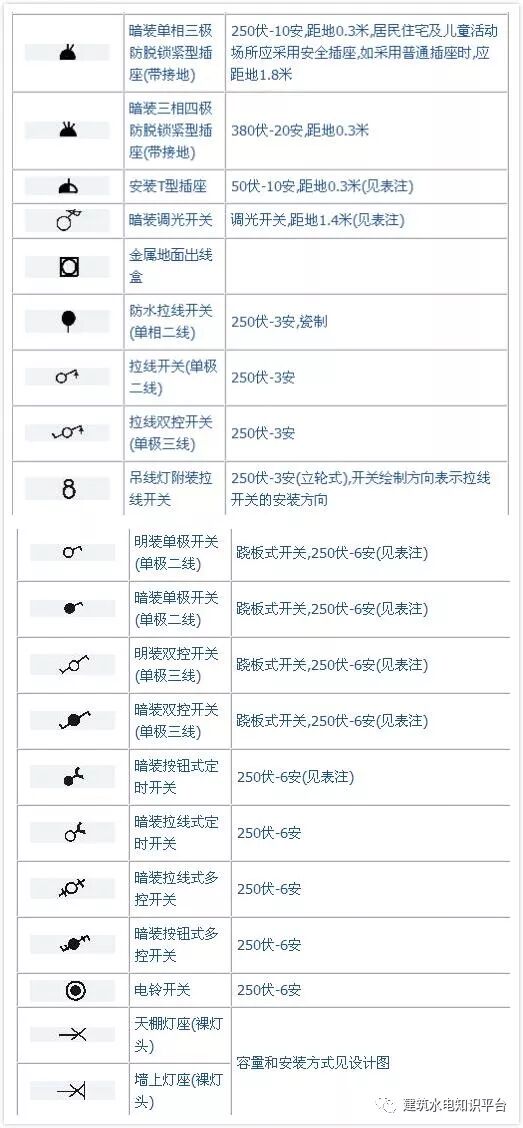

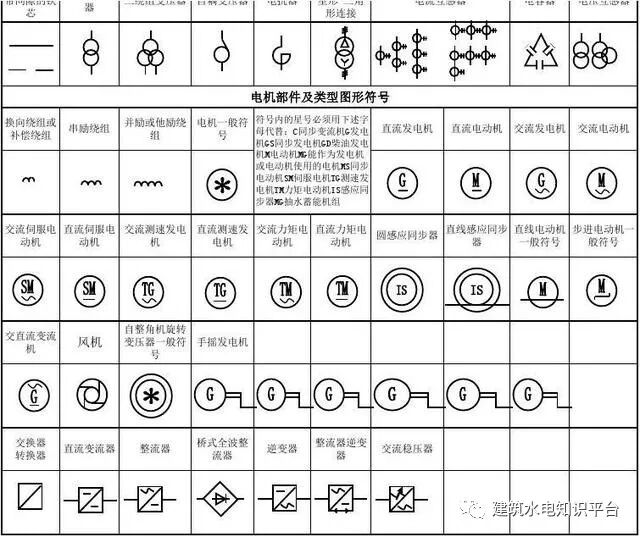

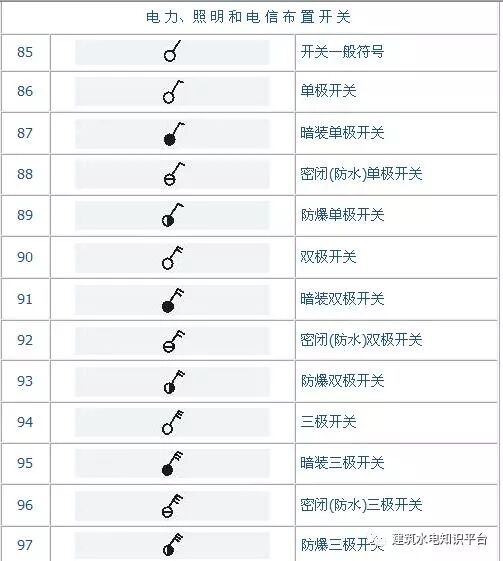

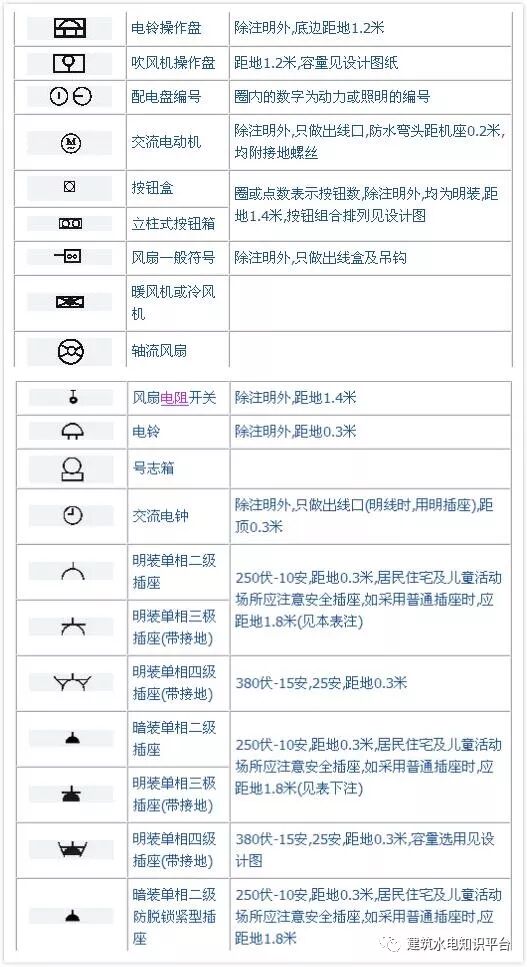

在建筑电气CAD图中，最显眼的就是那些电气图形符号啦，这里给大家提供完整的电气符号。
