配电网架空线路基础知识

知识点：配电网架空导线

1、杆塔

杆塔是支承架空线路导线，并使导线与导线之间，导线与杆塔之间，以及导线对大地和交叉跨越物之间有足够的安全距离。

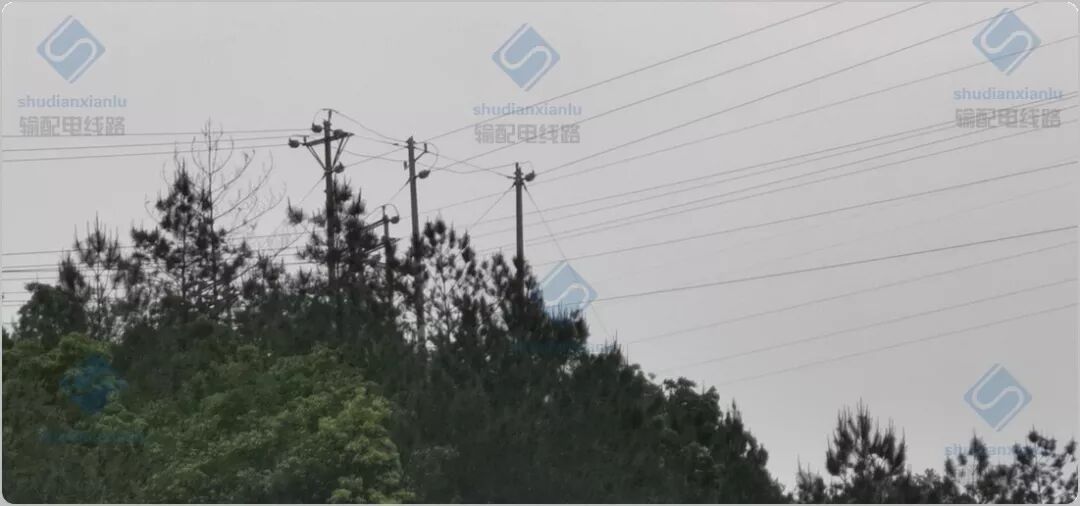

▲ 图 杆塔

1.1杆塔种类

线路杆塔的种类主要有钢筋混凝土杆、钢管杆、铁塔和木杆。

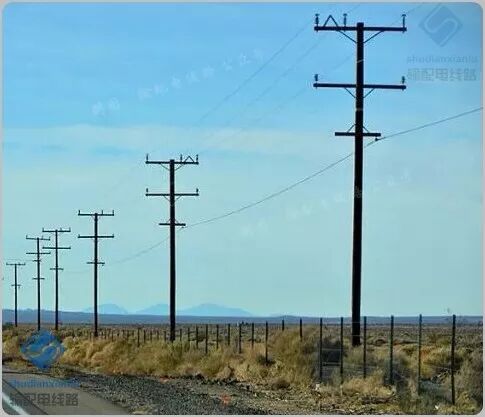

▲ 图 木杆

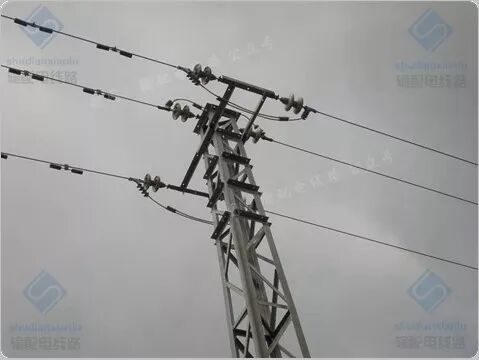

▲ 图 窄基铁塔

（1）钢筋混凝土杆

钢筋混凝土杆（以下简称电杆）按其制造工艺可分为普通型钢筋混凝土杆和预应力钢筋混凝土杆两种；按照杆的形状又可分为等径杆和锥形杆。

当电杆受力弯曲时，杆柱的截面一侧受压另一侧受拉，虽然拉力主要由钢筋承受，混凝土同钢筋一起伸长，但混凝土因受拉而可能出现裂缝，裂缝较宽时会进水而使钢筋锈蚀，防止裂缝的最好方法是在杆柱浇注前将钢筋预拉，使混凝土在承载前就承受"预压应力”，当电杆承载受拉时受拉区的混凝土由于有“预压应力”而不致裂缝，这种电杆称为预应力钢筋混凝土电杆。

▲ 图 钢筋混凝土杆

（2）钢管杆

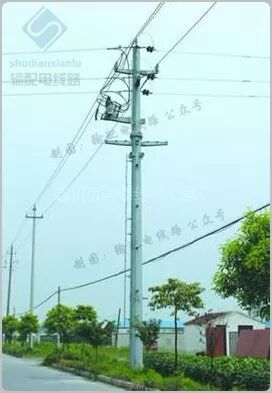

钢管杆由于其具有杆型美观、能承受较大应力等优点，特别适用于狭窄道路、城市景观道路和无法安装拉线的地方架设。

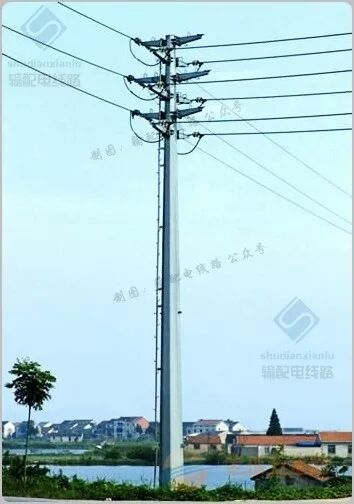

▲ 图 钢管杆

1.2杆塔类型

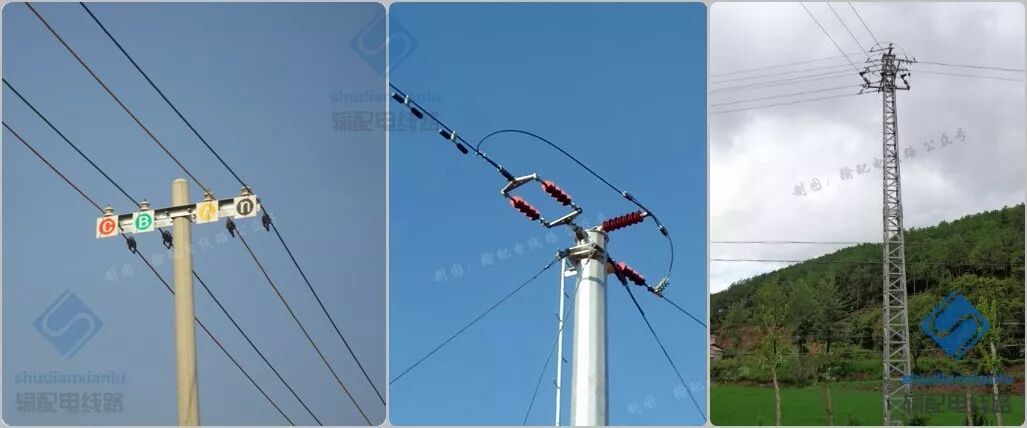

按杆塔用途分为直线杆、耐张杆、转角杆、终端杆、分支杆、跨越杆等。

（1）直线杆

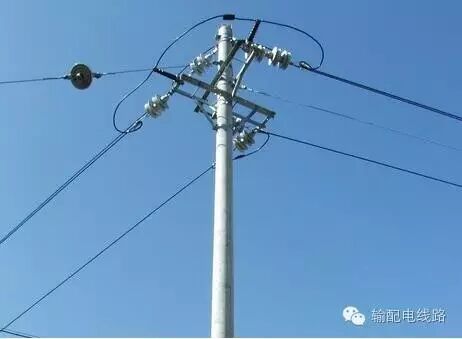

直线杆用在线路的直线段上，以支持导线、绝缘子、金属等重量，并能够承受导线的重量和水平风力荷载，但不能承受线路方向的导线张力；它的导线用线夹和悬式绝缘子串挂在横担下或用针式绝缘子固定在横担上。

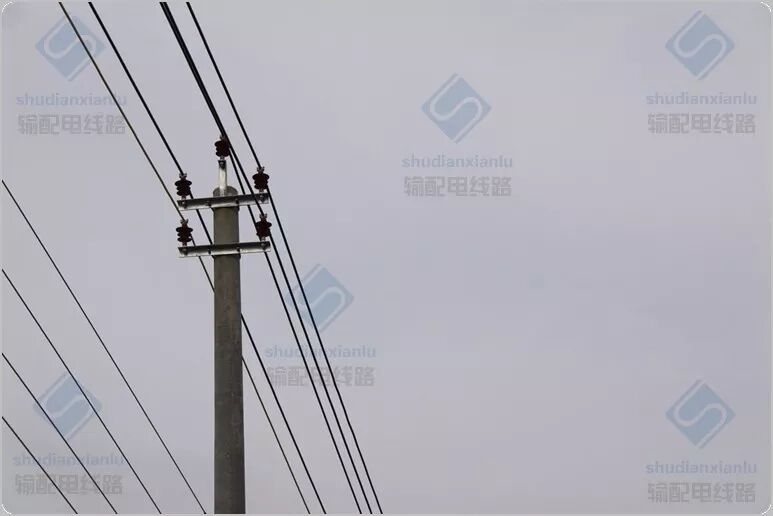

▲ 图 直线杆

（2）耐张杆

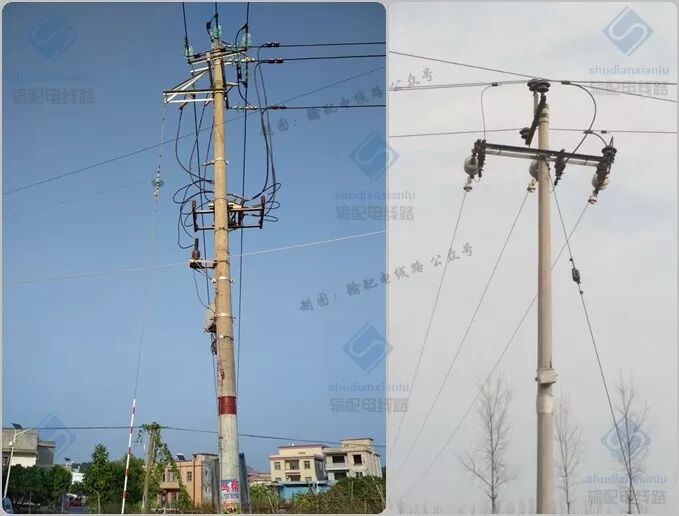

耐张杆主要承受导线或架空线地线的水平张力，同时将线路分隔成若干耐张段（耐张段长度一般不超过2千米），以便于线路的施工和检修，并可在事故情况下限制倒杆断线的范围；导线用耐张线夹和耐张绝缘子串或用蝶式绝缘子固定在电杆上，电杆两边的导线用引流线连接起来。

▲ 图 耐张杆

（3）转角杆

转角杆在线路方向需要改变的转角处，正常情况下除承受导线等垂直载荷和内角平分线方向的水平风力荷载外，还要承受内角平分线方向导线全部拉力的合力，在事故情况下还要能承受线路方向导线的重量，它有直线型和耐张型两种型式，具体采用哪种型式可根据转角的大小来确定。

▲ 图 转角杆

（4）终端杆

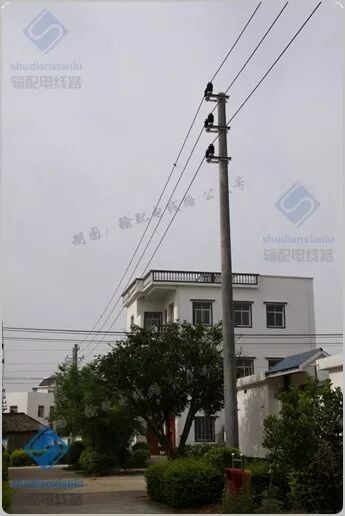

终端杆用在线路首末的两终端处，是耐张杆的一种，正常情况下除承受导线的重量和水平风力荷载外，还要承受顺线路方向导线全部拉力的合力。

▲ 图 终端杆

（5）分支杆

分支杆用在分支线路与主配电线路的连接处，在主干线方向上它可以是直线型或耐张型杆，在分支线方向上时则是终端杆；分支杆除承受直线杆塔所承受的载荷外，还要承受分支导线等垂直荷重、水平风力荷重和分支方向导线全部拉力。

▲ 图 分支杆

（6）跨越杆

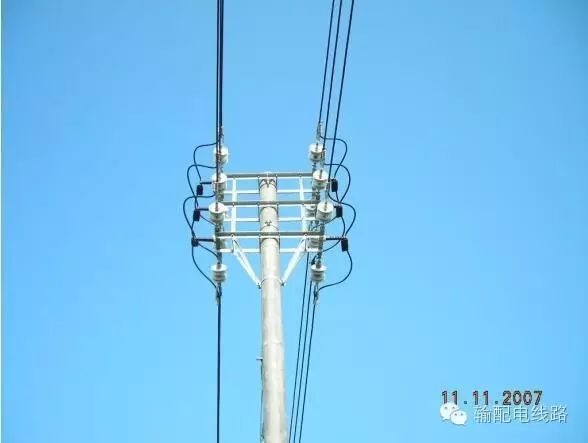

跨越杆用在跨越公路、铁路、河流和其他电力线等大跨越的地方；为保证导线具有必要的悬挂高度，一般要加高电杆；为加强线路安全，保证足够的强度，还需加装拉线。

▲ 图 跨越杆

1.3 杆塔的基础

将杆塔固定在地下部分的装置和杆塔自身埋入土壤中起固定作用部分的整体统称为杆塔的基础。杆塔的基础起着支撑塔杆全部荷载的作用，并保证杆塔在受外力作用时不发生倾倒或变形。杆塔基础包括电杆基础和铁塔基础。

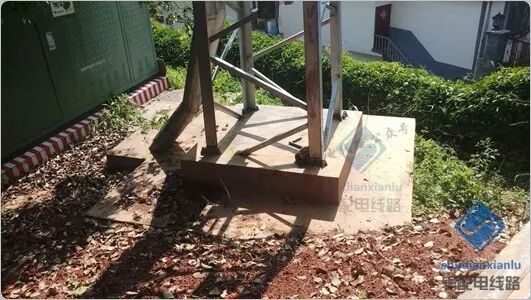

▲ 图 窄基铁塔基础

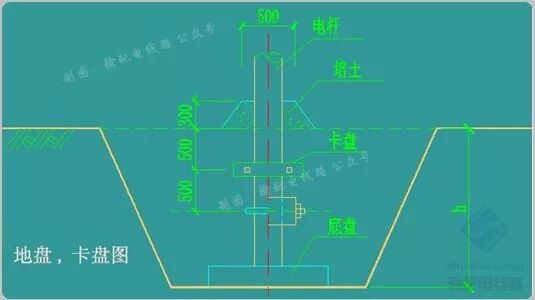

钢筋混凝土电杆基础，根据土质的不同，可在杆坑加装底盘、卡盘和拉线盘，统称“三盘”。底盘作用是承受混凝土电杆的垂直下压荷载以防止电杆下沉；卡盘是当电杆所需承担的倾覆力较大时，增加抵抗电杆倾倒的力量；拉线盘依靠自身重量和填土方的总合力来承受拉线的上拔力，以保持杆塔的平衡。

▲ 图 钢筋混凝土电杆基础

........................................

........................................

2、导线

2.1 常用裸导线

用以传导电流、输送电能，它通过绝缘子串长期悬挂在杆塔上。配电线路的导线包括常用裸导线和绝缘导线。常用裸导线包括裸铝导线、裸铜导线、钢芯铝绞线、镀锌钢绞线、铝合金绞线等五种。

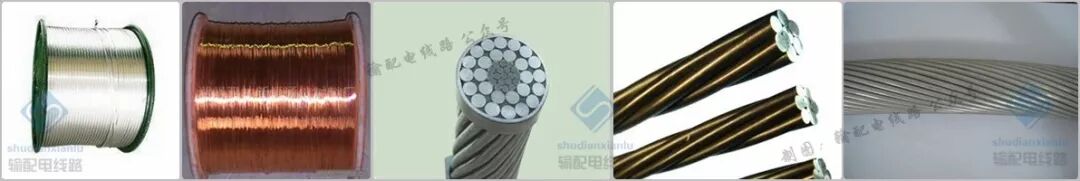

▲ 图 钢筋混凝土电杆基础常用裸导线

2.2 绝缘导线

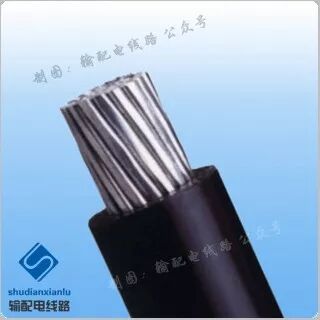

架空绝缘配电线路适用于城市人口密集地区线路走廊狭窄，架设裸导线线路与建筑物的间距不能满足安全要求的地区，以及风景绿化区、林带区和污秽严重的地区等。

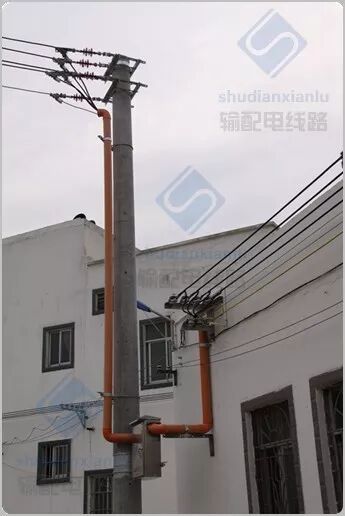

▲ 图 绝缘导线

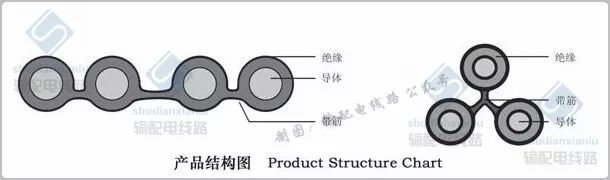

▲ 图 绝缘导线结构

架空配电线路绝缘导线按电压等级可分为中压绝缘导线、低压绝缘导线；按架设方式可分为分相架设、集束架设。

........................................

........................................

3、横担

用于支持绝缘子、导线及柱上配电设备，保护导线间有足够的安全距离。因此，横担要有一定的强度和长度。横担按材质的不同可分为铁横担、木横担、陶瓷横担、绝缘横担四种。

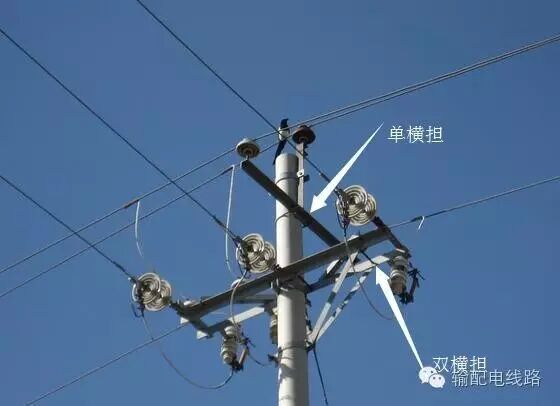

▲ 图 横担

........................................

........................................

4、常用金具、绝缘子

在架空配电线路中，用于连接、紧固导线的金属器具，具备导电、承载、固定的金属构件，统称为金具。金具按其性能和用途可分为：悬吊金具（悬垂线夹）、耐张金具（耐张线夹）、接触金具（设备线夹）、连接金具、接续金具、拉线金具和防护金具等。

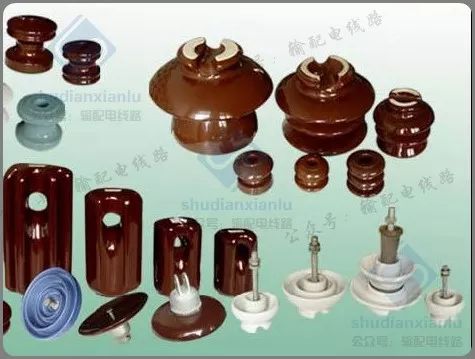

架空电力线路的导线，是利用绝缘子和金具连接固定在杆塔上的。用于导线与杆塔绝缘的绝缘子，在运行中不但要承受工作电压的作用，还要受到过电压的作用，同时还要承受机械力的作用及气温变化和周围的环境的影响，所以绝缘子必须有良好的绝缘性能和一定的机械强度。

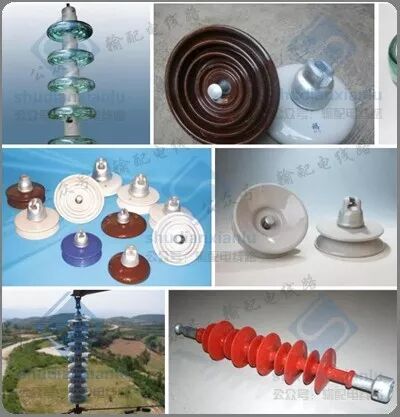

▲ 图 绝缘子

........................................

........................................

5 拉线

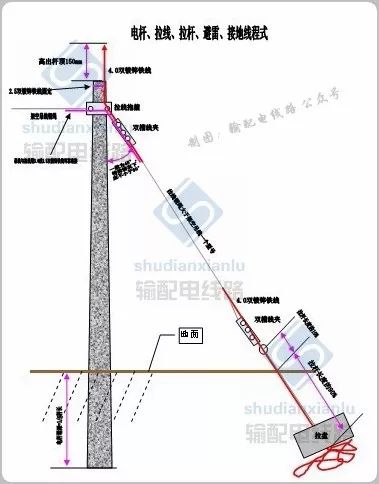

架空配电线路特别是农村低压配电线路为了平衡导线或风压对电杆的作用，通常采用拉线来加固电杆，拉线的设置是低压架空配电线路必不可少的一项安全措施。

▲ 图 拉线
