常见的16种弱电系统结构图

发布于:2022-08-05 10:39:05 来自:电气工程/成套电气设备 [复制转发]

知识点:弱电系统图

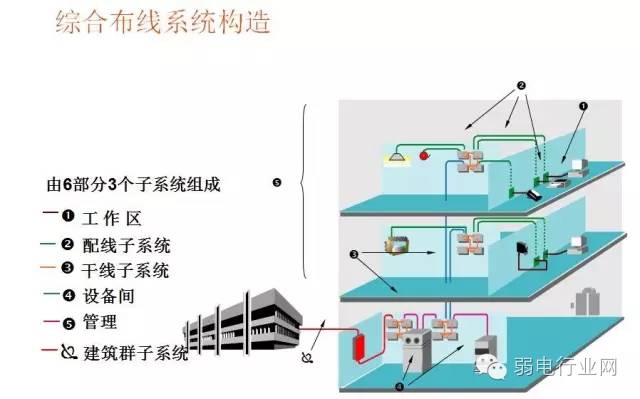

综合布线系统构造

该系统是智能大厦的基础设施,是构成智能大厦高速公路和神经网络的基础。能否在现在或将来始终具备最先进的通讯和现代化楼宇管理水平,将取决于是否具有一套完整高质、符合国际标准的布线系统。

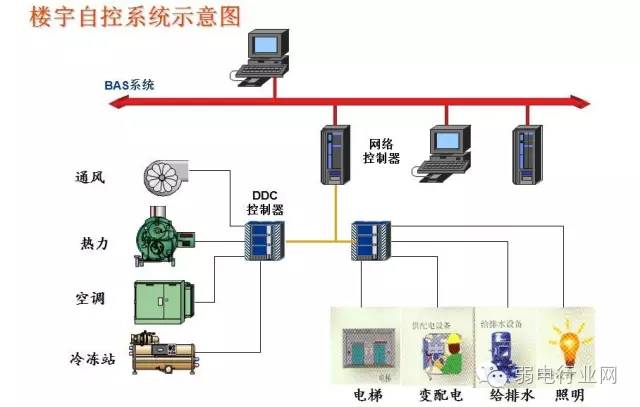

楼宇自控系统示意图

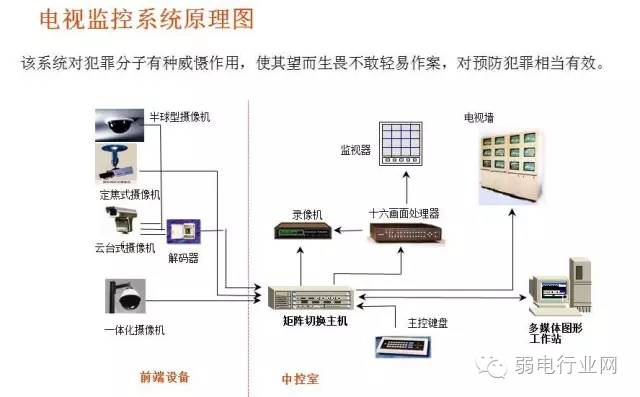

电视监控系统原理图


该系统对犯罪分子有种威慑作用,使其望而生畏不敢轻易作案,对预防犯罪相当有效。

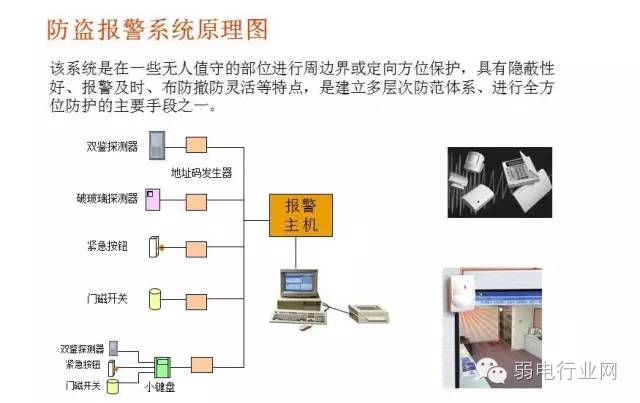

防盗报警系统原理图


该系统是在一些无人值守的部位进行周边界或定向方位保护,具有隐蔽性好、报警及时、布防撤防灵活等特点,是建立多层次防范体系、进行全方位防护的主要手段之一。

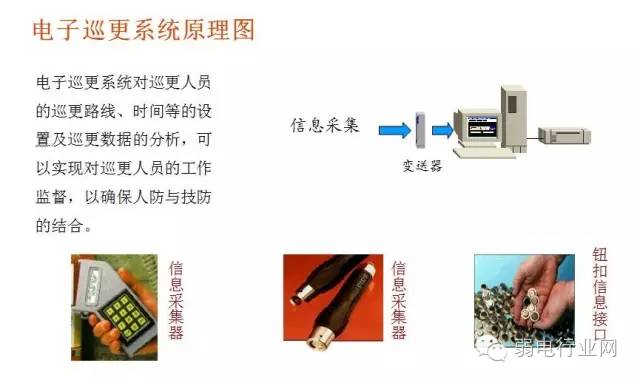

电子巡更系统原理图

电子巡更系统对巡更人员的巡更路线、时间等的设置及巡更数据的分析,可以实现对巡更人员的工作监督,以确保人防与技防的结合。

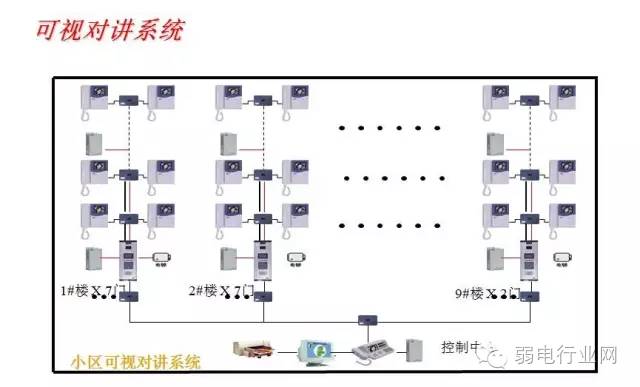

可视对讲系统

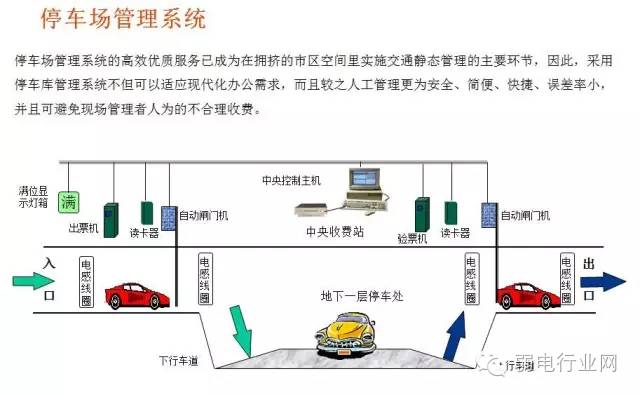

停车场管理系统

停车场管理系统的高效优质服务已成为在拥挤的市区空间里实施交通静态管理的主要环节,因此,采用停车库管理系统不但可以适应现代化办公需求,而且较之人工管理更为安全、简便、快捷、误差率小,并且可避免现场管理者人为的不合理收费。

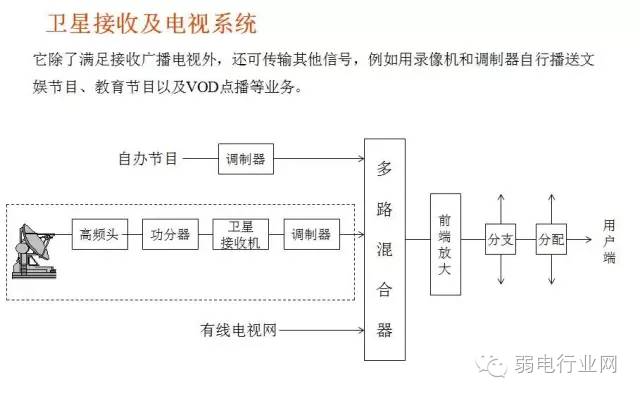

卫星接收及电视系统

它除了满足接收广播电视外,还可传输其他信号,例如用录像机和调制器自行播送文娱节目、教育节目以及VOD点播等业务。

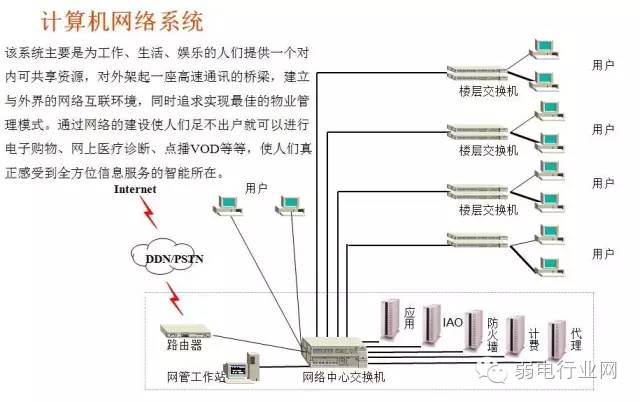

计算机网络系统

该系统主要是为工作、生活、娱乐的人们提供一个对内可共享资源,对外架起一座高速通讯的桥梁,建立与外界的网络互联环境,同时追求实现最佳的物业管理模式。通过网络的建设使人们足不出户就可以进行电子购物、网上医疗诊断、点播VOD等等,使人们真正感受到全方位信息服务的智能所在。

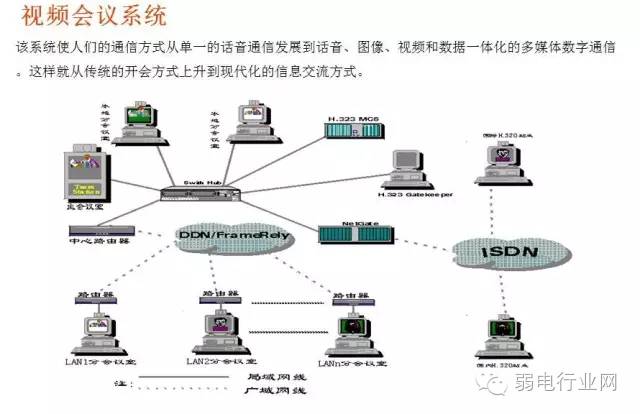

视频会议系统


该系统使人们的通信方式从单一的话音通信发展到话音、图像、视频和数据一体化的多媒体数字通信。这样就从传统的开会方式上升到现代化的信息交流方式。

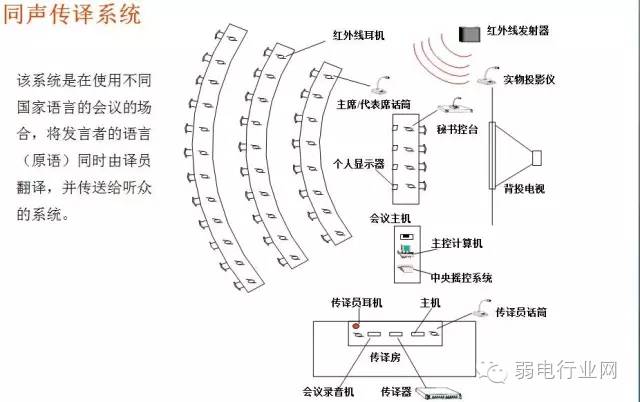

同声传译系统

该系统是在使用不同国家语言的会议的场合,将发言者的语言(原语)同时由译员翻译,并传送给听众的系统。

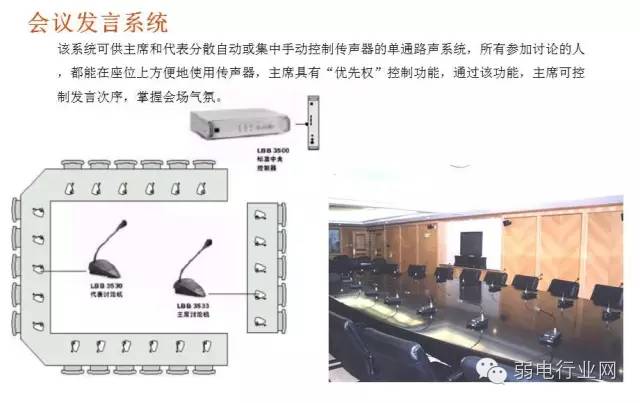

会议发言系统

该系统可供主席和代表分散自动或集中手动控制传声器的单通路声系统,所有参加讨论的人,都能在座位上方便地使用传声器,主席具有“优先权”控制功能,通过该功能,主席可控制发言次序,掌握会场气氛。

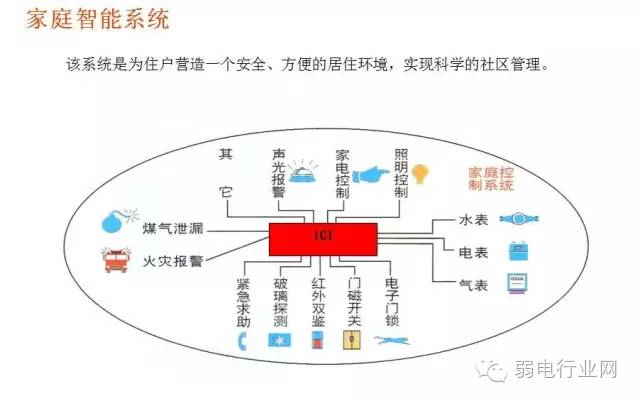

家庭智能系统

该系统是为住户营造一个安全、方便的居住环境,实现科学的社区管理。

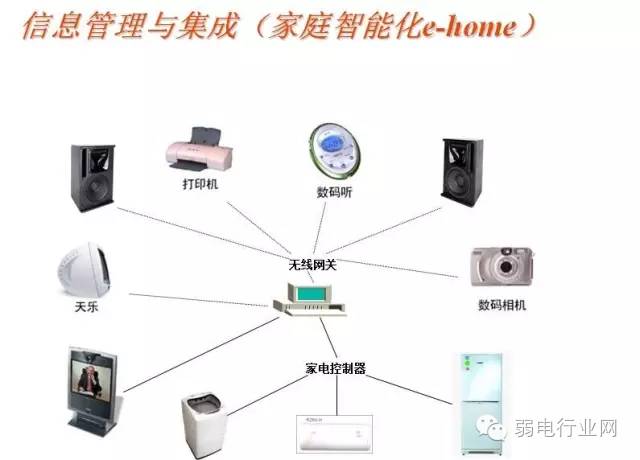

信息管理与集成(家庭智能化e-home)

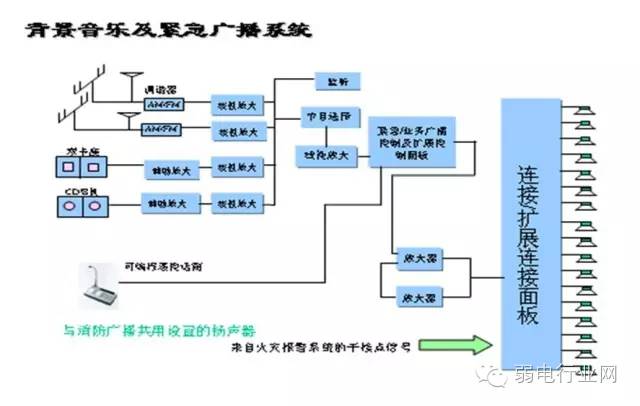

背景音乐及紧急广播系统

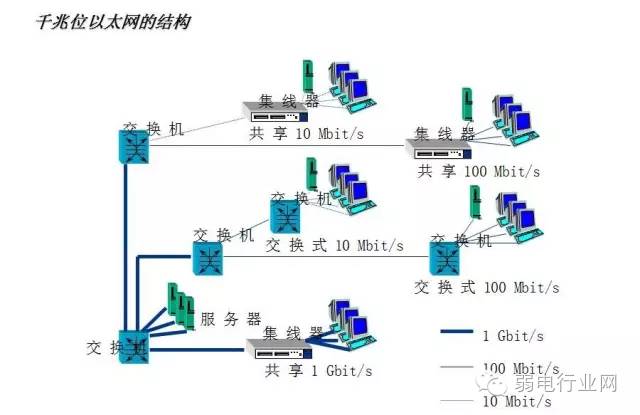

千兆位以太网的结构



相关推荐链接:

1、弱电系统图模板(综合布线、计算机网络等)

2、弱电部分子系统系统图



  • 笑看人生69

    楼主辛苦了,谢谢了,以后多发精品!

    2022-08-05 11:21:05
