【分享】没去过工地现场，能画好施工图吗？

没有去过工地现场，能画好室内施工图吗？

关于这个问题，相信已经有很多的前辈跟你说过这句话：“一个设计师如果不去工地，不可能画好施工图。”

听多这种话以后，许多小伙伴就会开始怀疑，开始认为自己的施工图水平没有进步是不是因为没去工地看过。

但是！小编可以很负责的说：画好施工图和去没去过工地、做没做过施工没！有！关！系！

为什么这么说呢？我们从下面3个问题来做分析（建议仔细阅读）：

01.

施工图=节点工艺=工地现场吗？

很多人在施工图的概念上存在一个误区，会把施工图狭义的理解为只是为施工方、施工现场服务的。甚至更狭义的理解为施工图就是表达施工工艺、节点做法的图纸。

一旦这个“误区”被大家所认可，那么想画好施工图就理所当然地要去工地研究，甚至只是学习还不够，最好亲手做吊顶、贴瓷砖、打家具......花个2-3年的时间，让自己的工艺节点知识得到提升。

为了更好地说明这个问题，小编借用一位前辈“dop鲲哥”常举的例子：

...我想反对...

02.

施工图=节点图？

关于这个问题，之前已经向小伙伴们普及很多次了：虽然室内设计行业的规则或标准比较的不统一，但是对于施工图的体系以及所包含的内容，业内的认知还是比较一致的。

1、说明类图纸：设计说明、材料表都属于此类；

2、平面类图纸：平面图、天花图、地坪图等平面分类图纸都属于此类；

3、立面类图纸：就是立面图纸喽；

4、重点放大图纸：复杂空间的单独放大图纸都属于此类；

5、节点类图纸：和工艺、构造、细节、检修有关的节点图纸都属于此类。

我们可以发现施工图纸里面并不是只有节点图纸，相反，节点图纸在整套图纸里面所占的比重并不大，那么大概是多少呢？

其实，施工图除了节点图纸以外，还有80%左右是平、立面图纸和放大图纸。

而这些图纸更多的需要设计师的设计理解能力、空间想象能力和图纸绘制能力来完成。和现场、节点工艺的经验关联并不大。

如果一个设计师尚且不能正确高效地完成这80%的图纸，而只是把目光对准了占比20%的节点图，那除了矫情，剩下的就只能是借口了。

03.

施工图=为施工方服务？

既然前面说了施工图只为施工方服务这一点过于狭隘，那么广阔的概念是什么呢？

1、为方案设计师服务

方案设计师的创意需要通过施工图以规范的方式呈现，让方案设计师客观地审视和调整创意，确保其方案能够落地实施。任何一个方案设计师对施工图最基本的要求都是“还原我的创意”，造型、材料、尺寸都要符合设计要求。

2、为其他专业设计服务

和室内相关的所有其他专业的设计都是在室内设计的基础上进行的，比如机电设计、灯光设计甚至软装设计都要以室内施工图作为他们设计的底图。

3、为业主服务

施工图完整体现了一个项目的规划、用途、范围、材料等信息，业主的政府报审工作、成本核算、招投标工作、项目计划都要以施工图为基础。

4、为施工方服务

在现场施工过程中，施工图起到指导施工的作用，工人将依据图纸上的信息进行现场复核以及施工。

大家脑补一个画面：

公司高薪聘请的施工图设计师王师傅，是一位干了20年的前老木工，拿到了方案汇报文本、效果图、建筑图后，苦苦看了1天，抽掉了3包利群，一条线也没画出来。然后内牛满面：你们不是说懂工艺就行的吗...

因为施工图的服务对象是从方案设计师→其他专业设计师→业主→施工方，所以画好施工图和去现场关系不大。

再给大家举个例子：

没错，就是HBA~

HBA大家都知道：知名的酒店设计公司，作品遍及80个国家和地区，1000多个五星级酒店项目......那你觉得HBA的施工图怎么样呢？

相当厉害是不是？

其实在HBA大举进入中国前，他们的施工图纸有很大一部分都是由印度或东南亚其它地区的外包来绘制的。而设计的项目并不在当地，所以这些施工图设计师是没有机会去工地、也不需要去工地的。

但就算放在今天，HBA的施工图水平依然是顶尖的，依然是被很多设计公司所推崇和模仿的对象。

既然HBA的施工图设计师也没有太多的施工现场经验，但是所画的图纸为什么会得到这么高的评价呢？

有这4个原因：

1）设计好：方案设计做得好，施工图就漂亮。方案设计做的差，施工图不可能好到哪去。

2）体系优：经过多年的磨练，形成了自己完备的图纸体系标准，等于有了画图的“宪法”。

3）颜值高：颜值即正义，图块、符号、文字、填充、线型、美观合理，看着图就舒服，就会忘记挑毛病了~

4）项目类型统一：专注做高端酒店项目，让施工图图纸标准和设计师的习惯能够高度统一。

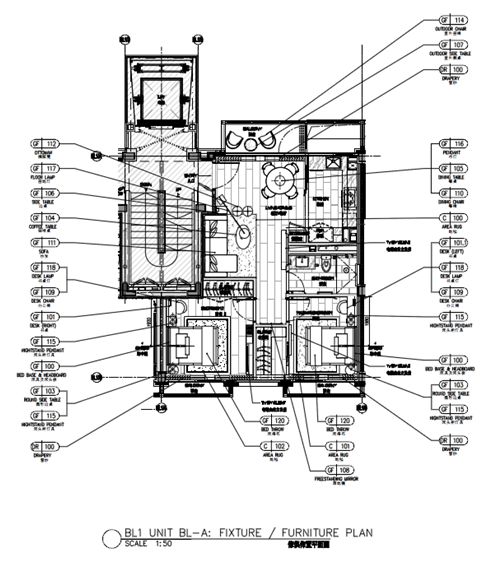

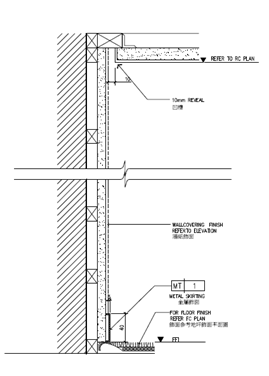

我们再来分析几张HBA的节点图纸：

不难看出：HBA的节点图纸首先强调的是外部的设计形态、材料、尺度以及和装饰效果有关的收口细节。

其次才是内部的具体构造和工艺做法，而且对于这些细节更多的是指导性的示意表达。

说了这么多，让我们总结一下：

之所以会有施工图工作=现场经验的这种观点存在，是因为施工图设计师的一些重要专业素质很难直观的呈现。所以常常会被业主、施工方甚至是设计师自己忽视甚至无视，最后导致大家认为施工图工作就是画图。

而一套施工图纸中，平立面图纸本身就复杂，数量又多，和方案及其他专业的关联密切，不能直接看出水平高低和错误。所以片面的以节点图纸中的工艺正确性来评判施工图的好坏，就变成了行业内的一种常态。

那么，施工图设计师到底要具备哪些专业素质，又该怎样学习这些知识呢？：

1）理解设计：看得懂方案造型和材料，理解其中的关系；

2）转化设计：能够把方案或是效果图转化成施工图纸，还原造型的比例和尺度；

3）制图标准：掌握成熟的图纸体系及图面表达；

4）专业知识：了解和室内设计有关的专业知识；

5）法律规范：了解必要的法规，能够判断设计的“红线”；

6）节点工艺：了解常规墙体、造型、材料的基本做法。

室内设计师的职场发展黄金期其实不长，与其浪费大量时间踩坑探索，不如跟着高手，用最小的成本，最少的时间，掌握这些必备的专业素质和知识。

但据我们观察，业内一直都很难找到一个教你“怎么画图、怎么理解施工图”的线下培训班。市场上大多数线下培训班几乎都在传授“比葫芦画瓢”的画图方法。学完之后感觉学会了，但换一个项目或体系，就又不会画了。

所以， 「dop室内施工图内训营」应运而生，这个内训营不光教你“怎么画图”，还会教你“理解为什么这么画”，以及画图背后的底层逻辑和思考方式。

从根本上解决大多数小伙伴学施工图 难 的问题。
