【学习】 分分钟提高 ，看懂建筑电气施工图

用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。

强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。

表示控制原理的图纸，在施工过程中，指导调试工作。

表示系统的接线关系的图纸，在施工过程中指导调试工作。

电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。

1、首页：主要包括目录、设计说明、图例、设备器材图表。

（1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、负荷分配、线路敷设方式、设备安装高度、施工图未能表明的特殊要求、施工注意事项、测试参数及业主的要求和施工原则。（关注微信公众号：建筑水电知识）

（2） 图例:即图形符号,通常只列出本套图纸中的涉及的图形符号,在图例中可以标注装置与器具的安装方式和安装高度。

（3）设备器材表:表明本套图纸中的电气设备、器具及材料明细。

2、电气系统图：指导组织定购，安装调试。

3、平面布置图：指导施工与验收的依据。

4、安装接线图：指导电气安装检查接线。

5、标准图集：指导施工及验收依据。

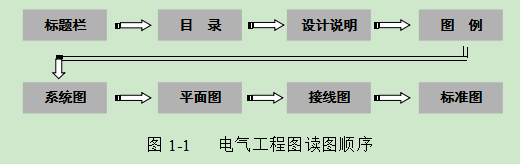

就建筑电气施工图而言，一般遵循“六先六后”的原则。即：先强电后弱电、先系统后平面、先动力后照明、先下层后上层、先室内后室外、先简单后复杂。

（1）看标题栏：了解工程项目名称内容、设计单位、设计日期、绘图比例。

（2）看目录：了解单位工程图纸的数量及各种图纸的编号。

（3）看设计说明：了解工程概况、供电方式、以及安装技术要求。特别注意的是有些分项局部问题是在各分项工程图纸上说明的,看分项工程图纸时也要先看设计说明（关注微信公众号：建筑水电知识）。

（4）看图例:充分了解各图例符号所表示的设备器具名称及标注说明。

（5）看系统图: 各分项工程都有系统图，如变配电工程的供电系统图，电气工程的电力系统图，电气照明工程的照明系统图，了解主要设备、元件连接关系及它们的规格、型号、参数等。

（6）看平面图：了解建筑物的平面布置、轴线、尺寸、比例、各种变配电设备、用电设备的编号、名称和它们在平面上的位置、各种变配电设备起点、终点、敷设方式及在建筑物中的走向。

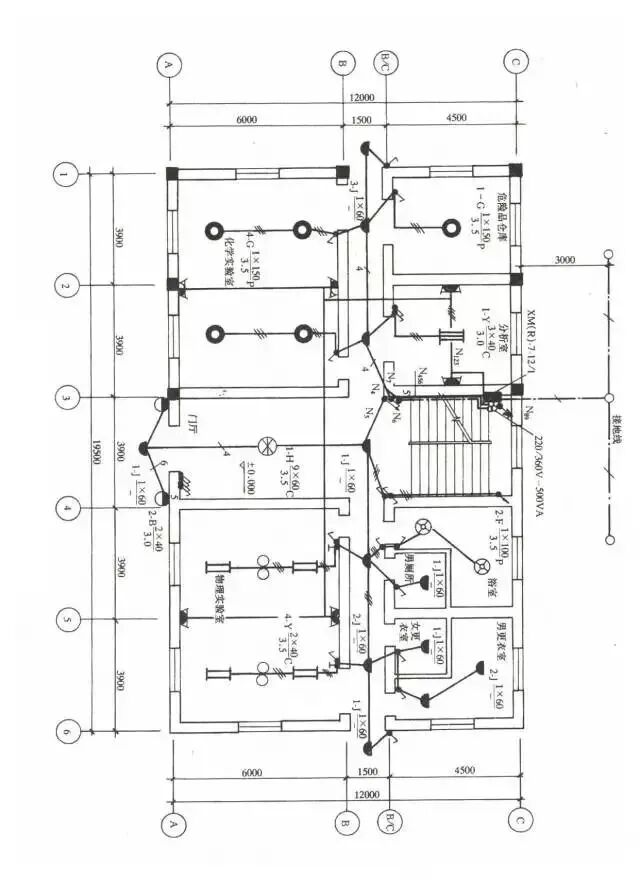

（7）读平面图的一般顺序（见图1-2）

看电路图、接线图：了解系统中用电设备控制原理，用来指导设备安装及调试工作，在进行控制系统调试及校线工作中，应依据功能关系上至下或从左至右逐个回路地阅读， 电路图与接线图端子图配合阅读。

（8）看标准图：标准图详细表达设备、装置、器材的安装方式方法。

（9）看设备材料表：设备材料表提供了该工程所使用的设备、材料的型号、规格、数量，是编制施工方案、编制预算、材料采购的重要依据。

就建筑电气工程而言，读图时应注意如下事项：

（1）注意阅读设计说明，尤其是施工注意事项及各分部分项工程的做法，特别是一些暗设线路、电气设备的基础及各种电气预埋件更与土建工程密切相关，读图时要结合其他专业图纸阅读；

（2）注意系统图与系统图对照看，例如：供配电系统图与电力系统图、照明系统图对照看，核对其对应关系；系统图与平面图对照看，电力系统图与电力平面图对照看，照明系统图与照明平面图对照看，核对有无不对应的错误。看系统的组成与平面对应的位置，看系统图与平面图线路的敷设方式、线路的型号、规格是否保持一致；

（3）注意看平面图的水平位置与其空间位置；

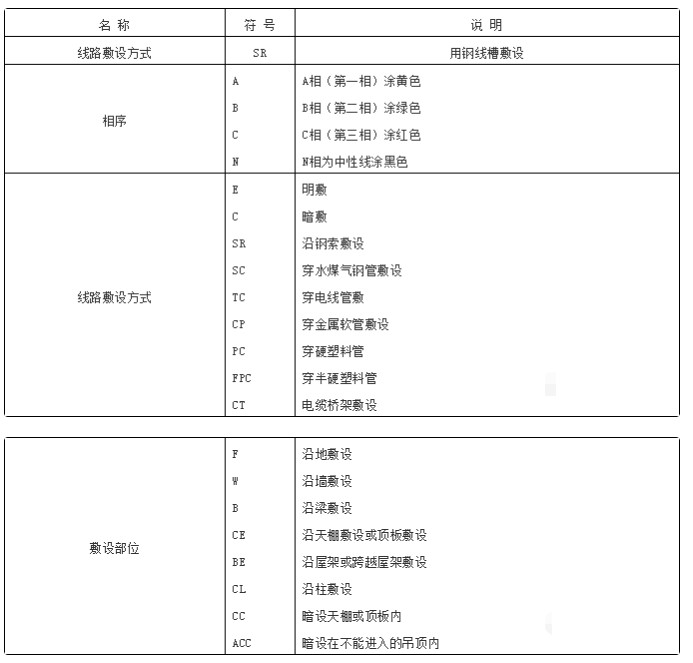

（4）注意线路的标注，注意电缆的型号规格、注意导线的根数及线路的敷设方式；

（5）注意核对图中标注的比例。

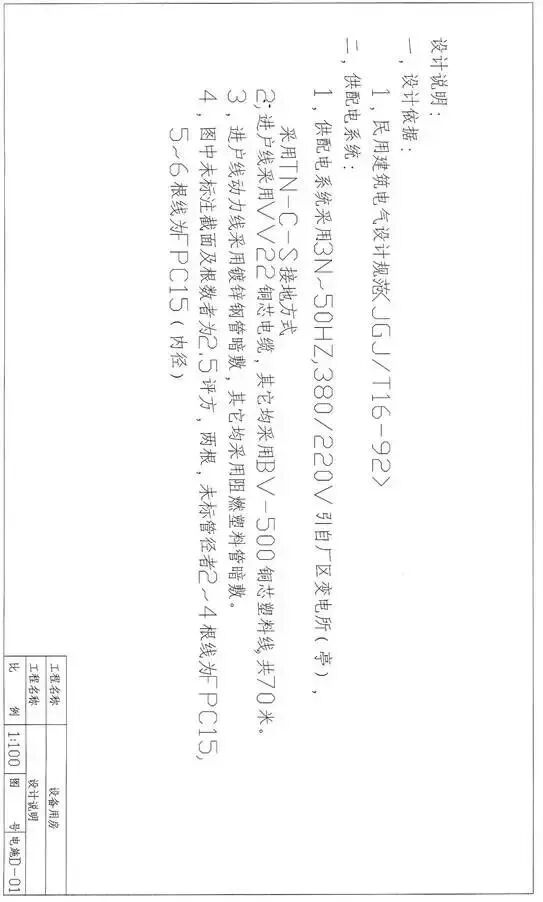

1、设计说明（电施D-01）

2、图例（电施D-02）

3、系统图（系统图一 ：电施D-03）（系统图一 电施D-04）（系统图一 电施D-05）（系统图一 电施D-06）

4、电气平面图有:地下室动力平面图（电施D-07） 、一层动力平面图（电施D-08）、地下室照明平面图（电施D-09）、一层照明平面图（电施D-10）、二层照明平面图（电施D-11）。

由总电源箱APD-1、应急电源箱APD-2、动力配电箱AP1-1、照明配电箱ALD、照明配电箱AL1、照明配电箱AL2组成。

总进线（进户电源线）为铠装聚氯乙烯绝聚氯乙烯护套电力电缆，电缆的规格是VV22-3×50+2×25，敷设方式为户外直埋方式。

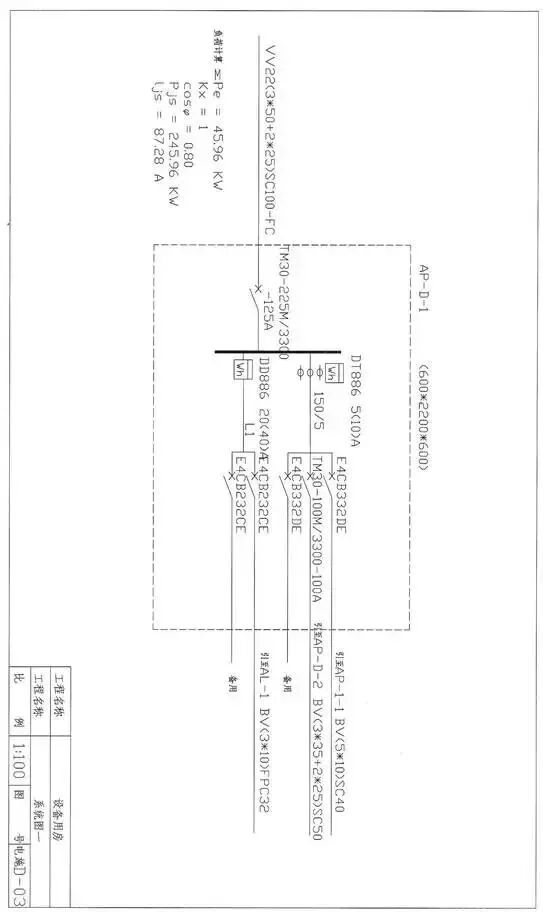

系统图一（电施D-03）

由APD-1引出三条回路；

W1引至AP1-1，采用镀锌电气导管DN40敷设，管内穿5根BV-10mm2线；

W2引至APD-2，采用镀锌电气导管敷设DN50，管内穿3根BV-35mm2线与2根BV-25mm2线；

W3引至AL-1，采用半硬阻燃导管敷设DN32，管内穿3根BV-10mm2线。

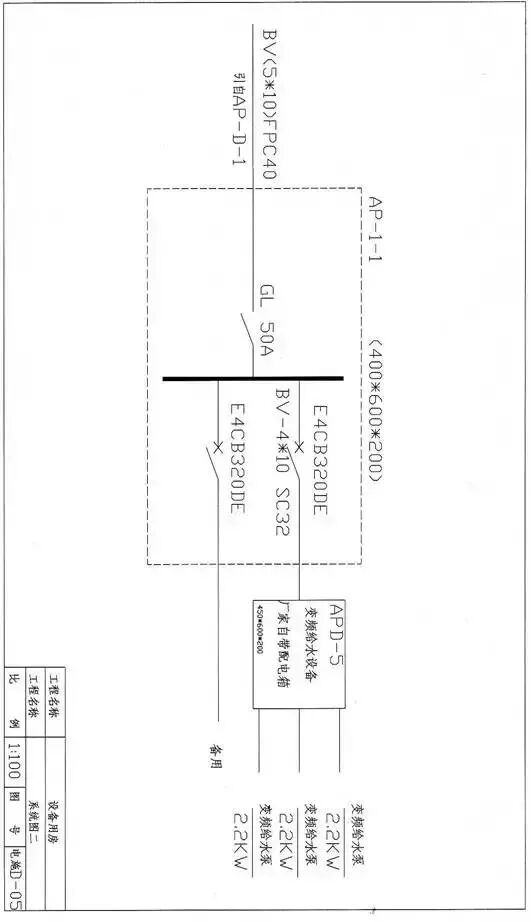

系统图二 （电施D-04）

由AP1-1引出两条回路：（关注微信公众号：建筑水电知识）

W1引至变频给水设备控制箱。

W2为备用回路

系统图三（电施D-05）

由APD-2五条回路

W1、W2两条回路引至消防泵控制箱

W3引至消防补水泵

W4引至排污泵

W5引至ALD，采用镀锌电气导管敷设DN25，管内穿3根BV-6mm2线。

由ALD引出两条回路

W1照明回路，半硬塑料管管内穿2根BV-2.5mm2线。

W2为备用回路

系统图四（电施D-06）

由AL1断路器的进线侧引出一条回路作为AL2的电源进线，半硬塑料管DN32，管内穿BV-10 mm2线。

由AL1引出两条回路

W1照明回路，管内穿2根BV-2.5mm2线。

W2为备用回路。

由AL2引出四条回路

W1、W2照明回路，采用刚性塑料管敷设DN15，管内穿2根BV-2.5mm2线。

W3、插座回路，采用刚性塑料管敷设DN15，管内穿3根BV-2.5mm2线。

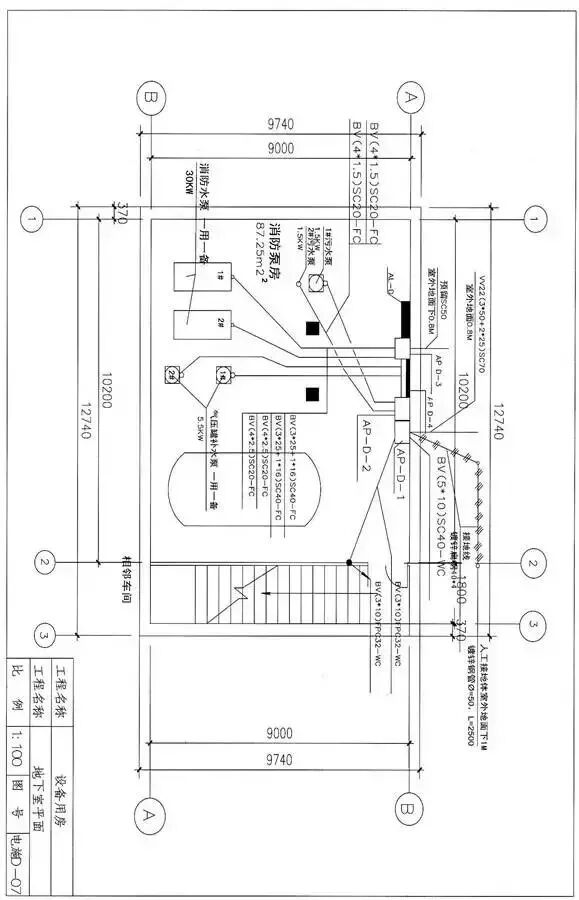

1、地下室动力平面

图中表示的内容是：配电箱、电动设备的具体的位置、电气线路的走向及敷设部位，

例如：从APD-2引出的两条回路至污水泵(1.5KW)采用镀锌钢导管DN20管内穿4根BV-1.5 mm2线,沿地面敷设。

从APD-3引出两条回路至消防水泵（30KW）采用镀锌钢导管DN40,管内穿3根BV-25 mm2线和1根BV-16mm2线沿地面敷设。

地下室照明平面图表示出接地装置的安装的具体的平面位置,人工接地体为DN50的镀锌钢管,长度为2.5M；接地线采用-40×4的镀锌扁钢，埋深地下1M。

2、地下室照明平面图

地下室平面图中表示出地下室照明配电箱ALD的安装位置，从图中可知地下室的灯具有防水防尘灯、座灯头、半圆吸顶灯、一个暗装三联单控开关。灯具的电源从ALD引出，经开关分别控制防水灯及座灯头，并从半园吸顶灯位盒（或接线盒）处引出一条回路至1层在图中2轴处。

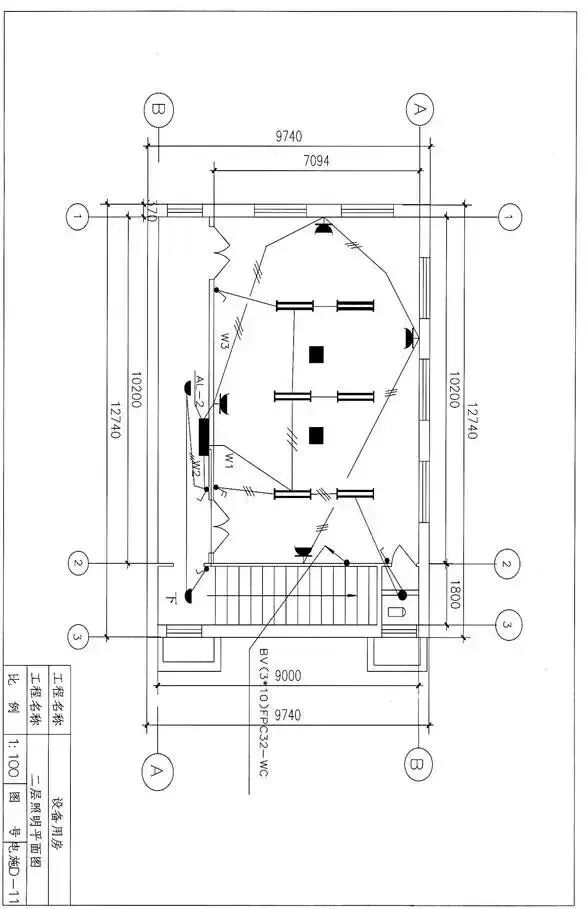

练习读图：一层、二层平面图的线路的走向。
