把机电工程干成这样,你就是工匠!

发布于:2021-11-19 09:54:19 来自:电气工程/电气工程原创版块 0 17 [复制转发]

来源:网络,侵删!

点击了解相关课程或咨询老师QQ:2355735318 微信:18651226727。

以下项目的机电安装工程简直是一本“教科书”,如一件件艺术品,每一根线路的排布都经过精心策划,仿佛被“精雕细琢”。




制冷机房和空调换热间内设备、管道、阀门及配件排列整齐、接地可靠、布局合理,标识清晰、铭牌齐全,支架安全、美观、大气。

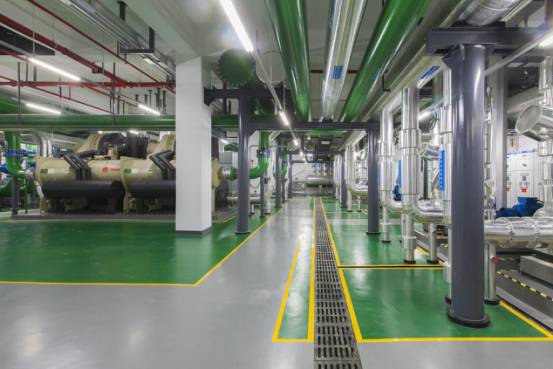

制冷机房布局合理,设备运行可靠,支架安全、可靠、大气


空调水泵安装平稳,减震到位,接地可靠,铝皮保护美观


空调换热机房布局合理,设备运行可靠,支架安全、可靠、大气,标识清晰

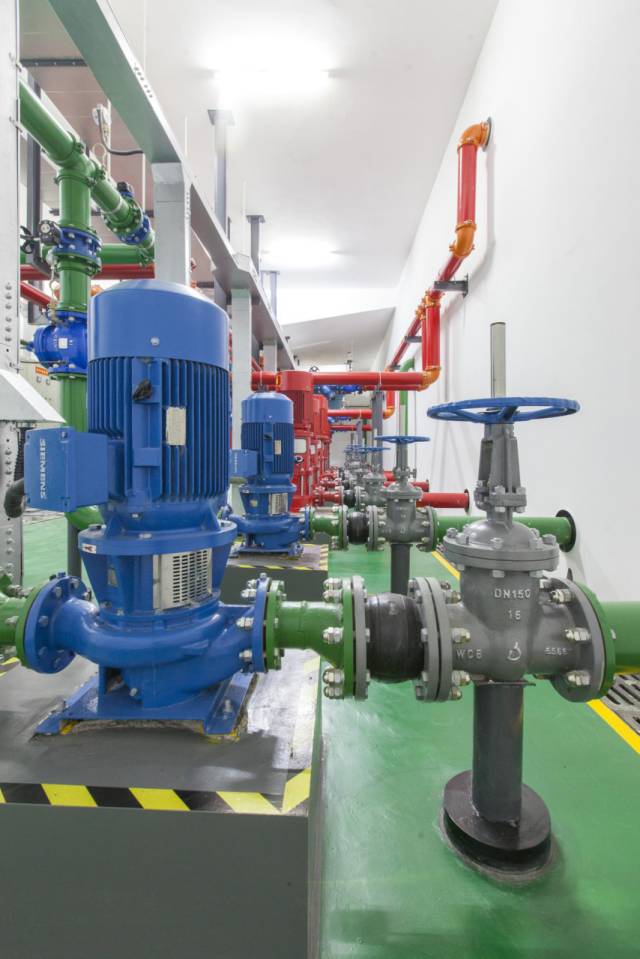

生活水泵与消防泵房设备安装牢固,不锈钢管与碳钢管道隔绝,阀门高度一致,管道排布美观。



消防泵房设备布局美观,阀门高度一致,油漆涂刷均匀,管道成排成线,标识清晰


消防泵房阀门高度一致,油漆涂刷均匀,管道成排成线


消防泵房设备安装牢固,阀门高度一致,阀门单独受力,油漆涂刷均匀,管道成排成线


消防泵房内配电柜接地可靠,柜内线缆排布有序,底部绝缘板绝缘,防火封堵到位


水箱接地

配电房内配电柜安装布置合理,安装垂直牢固,电缆沟内线缆铺设有序,标识清晰,接地可靠,系统运行平稳。

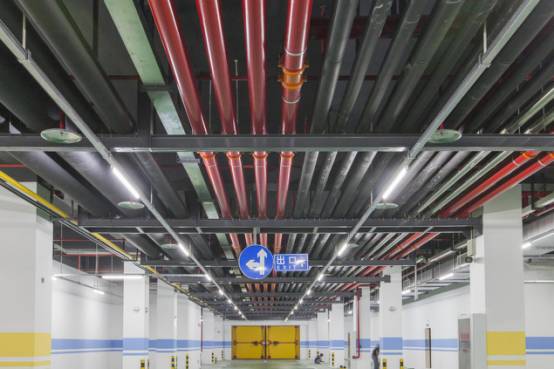

车库管线排布美观,联合支吊架安全可靠,管道居套管中,灯带线槽平直,喷淋布置间距一致,标识清晰。



车库管线排布美观,联合支吊架安全可靠,灯带线槽平直


车库管线排布美观,标识清晰

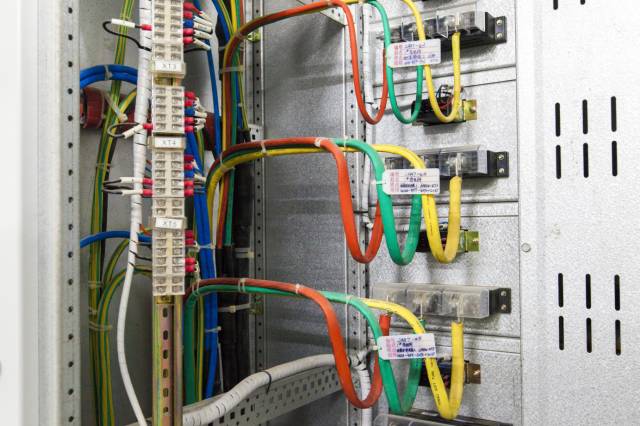

各配电井间盘柜内电缆接线牢固,回路标识清晰,电缆进出口封堵严密美观,回路标识清楚。

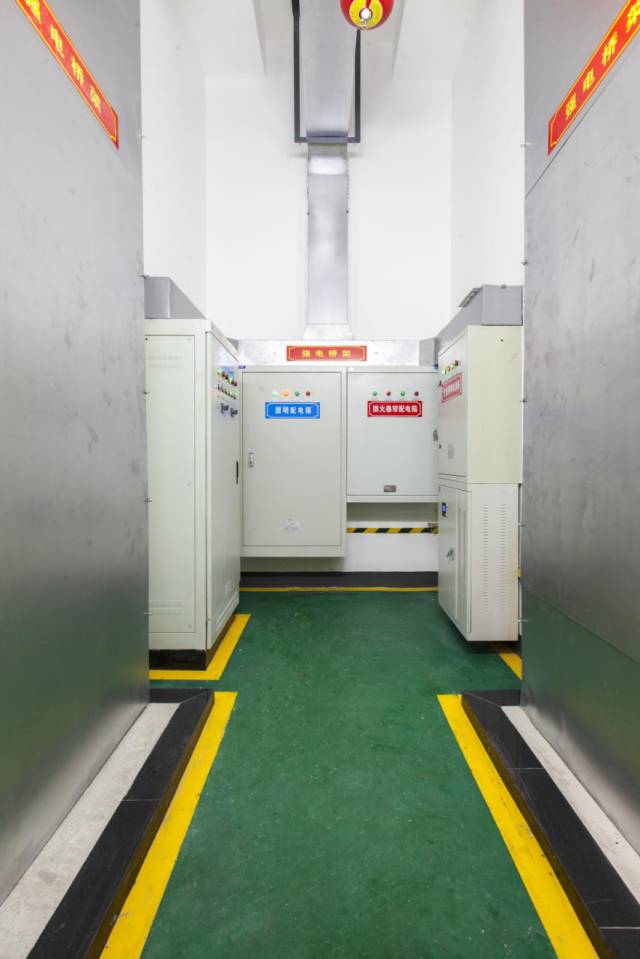

电井内配电柜安装牢固,接地可靠,标识清晰


弱电井内排布干净整洁
