《唐探3》取景排水“地下神殿”,全球顶尖城市排水系统有多厉害?

发布于:2021-03-18 来自:给排水工程/建筑给排水 2 4399 [复制转发]

内容及图片来源:网易新闻、逸恒环保、迈丘设计、大运通路由等

深圳市水务局综合整理

如有侵权,请联系删除


《唐探3》里有这样一幕

小林酱被铁链绑在圆形水池里,性命岌岌可危


秦风和唐仁完成三个挑战之后

在绑架者的提示下找到了小林酱的位置

——“龙Q馆”


“Q”这个神秘大Boss是《唐探3》的最大谜题

本以为“龙Q馆”三个字也是编出来的

万万没想到,这个地方真实存在

而且真名就叫“龙Q馆”


日本东京:世界上最大的排水系统



世界最大排水系统-“首都圈外郭放水路”

世界上最大的排水系统,位于东京北郊琦玉县国道16号地下50米处,全称叫做“首都圈外郭放水路”。

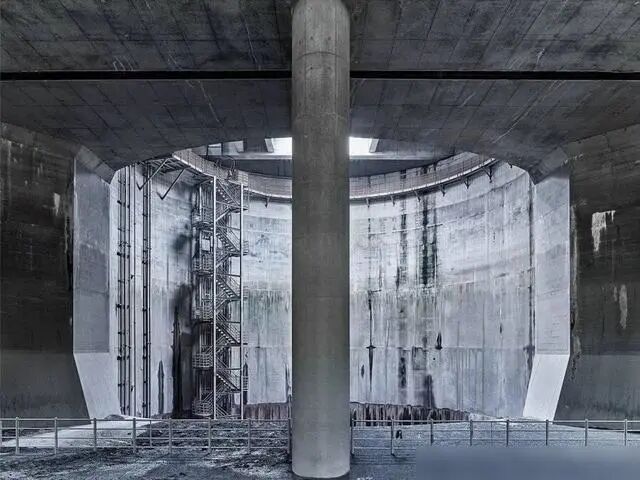

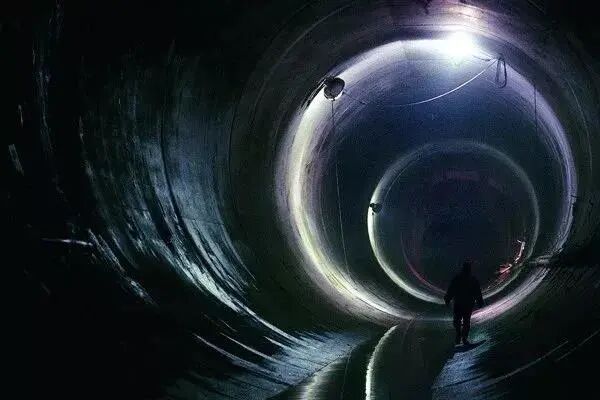

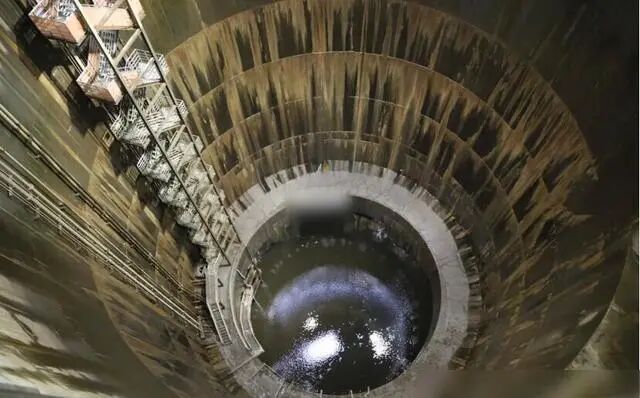

它是一条全长6.4公里、直径10.6米的巨型隧道,内有5个立坑,每个深度约70米,内径30米,总储水量达到67万立方米。耗时13年建造,花费2400亿日元(约180亿人民币),于2006年正式启用。


“龙Q馆”是修建于排水系统之上的一个展览馆

可以从这里进入参观

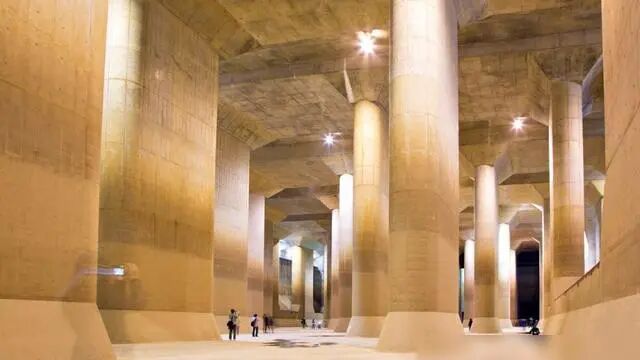

“地下神殿”-“龙Q馆”

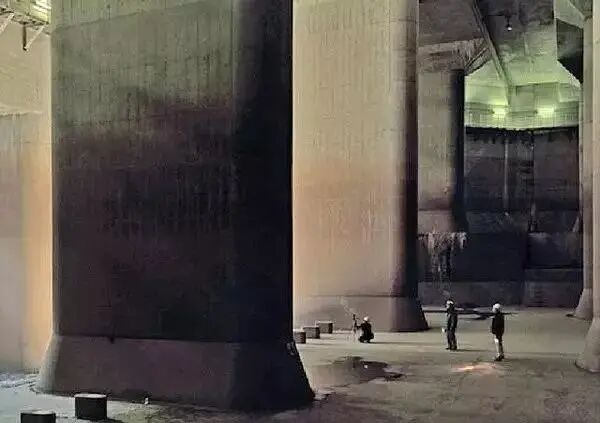

“龙Q馆”在地下约22米处,建造了一个长177米、宽78米、高18米的巨大蓄水池。由59根长7米,宽2米、高18米、重500吨的高大石柱支撑着,用来减小水压。景象蔚为壮观,被称为“地下神殿”。


东京的地下排水标准是“5至10年一遇”

(1年1遇是每小时可排36毫米雨量)

最大的下水道直径12米




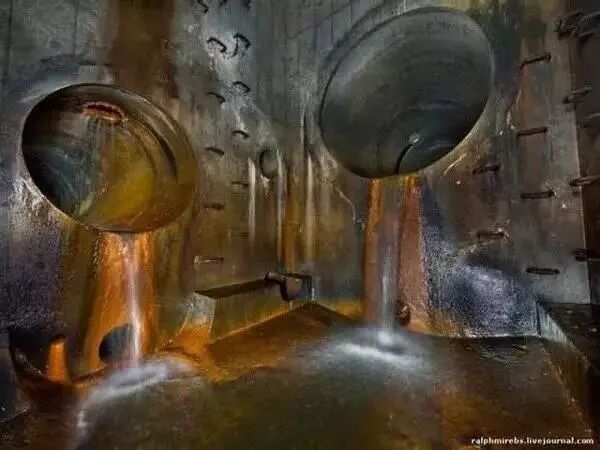

东京的雨水有两种渠道可以疏通:靠近河渠地域的雨水一般会通过各种建筑的排水管,以及路边的排水口直接流入雨水蓄积排放管道,最终通过大支流排入大海;其余地域的雨水,会随着每栋建筑的排水系统进入公共排雨管,再随下水道系统的净水排放管道流入公共水域。







为了保证排水道的畅通,东京下水道局从污水排放阶段就开始介入。他们规定,一些不溶于水的洗手间垃圾不允许直接排到下水道,而要先通过垃圾分类系统进行处理。


大家有没有被这个“地下神殿”震惊到?

今天一起来看看

除了“龙Q馆”

还有哪些惊艳全球的

顶尖城市排水系统吧!


德国慕尼黑

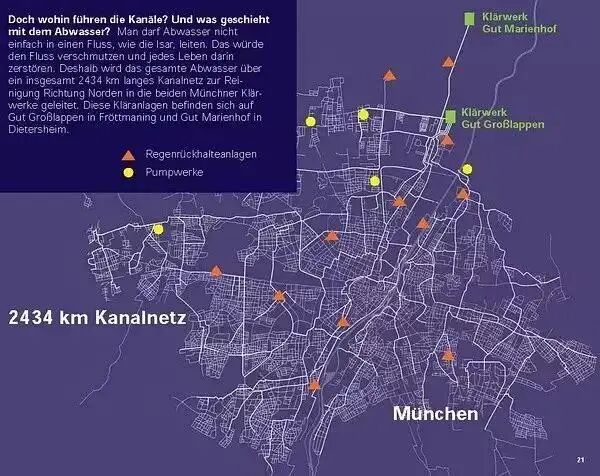

图|慕尼黑全城排水管网示意图

黄色是地下储水库,橙色是水泵站



统计数据显示,2015年德国全境共有51.5万多公里长的排水管道,可环绕地球13圈,每年可处理94亿立方米的污水和雨水。

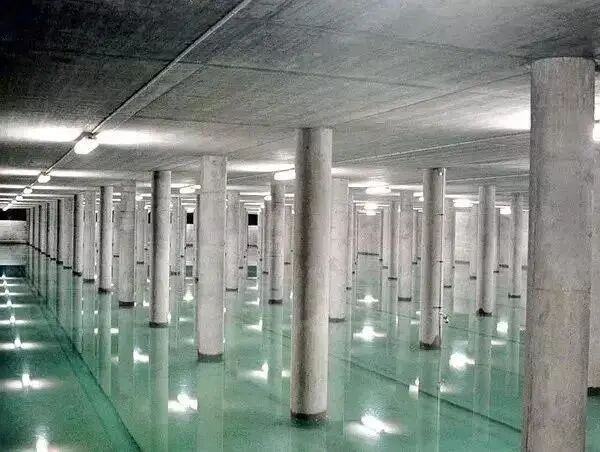

德国的排水管网中,有13个地下储存水库,总容量达70.6万立方米。如果暴雨不期而至,地下储水库就可以暂时存贮雨水,再慢慢释放入地下排水管道,以确保进入地下设施的水量不会超过最大负荷量。

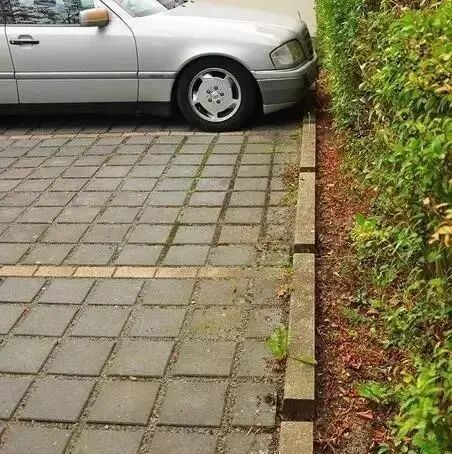

德国城市不同的区域会铺不同的透水路面,并在道路边修建了引流暴雨的排沟壑,直接连通市政排水管道。




法国巴黎

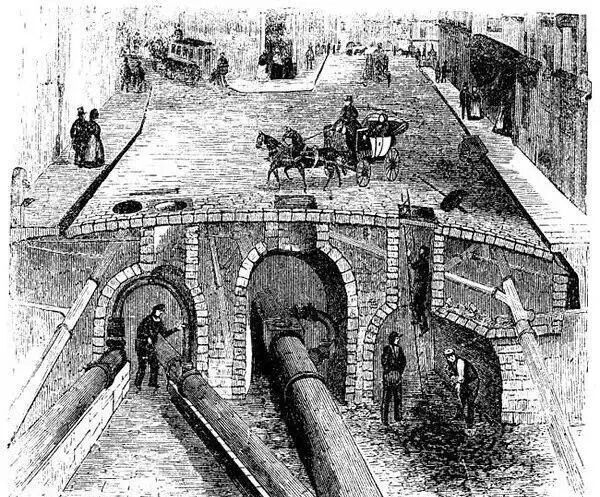

图|1854年的巴黎下水道

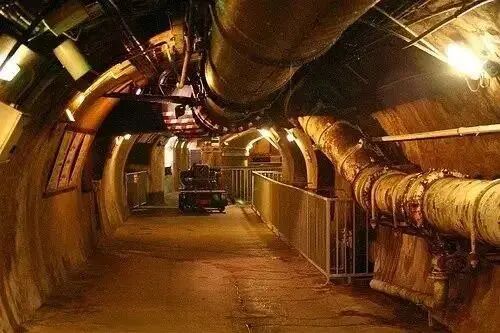

巴黎有着世界上最大的城市下水道系统。这个处在城市地面以下50米的世界,从1850年开始修建,前后花了一个多世纪才完工。







巴黎下水道总长2347公里,约2.6万个下水道盖、6000多个地下蓄水池。清淤系统配备了电脑控制,还有专门针对雨季塞纳河水的“涨水站”以及安全阀等。每天,超过1.5万立方米的城市污水都通过这条古老的下水道排出市区。

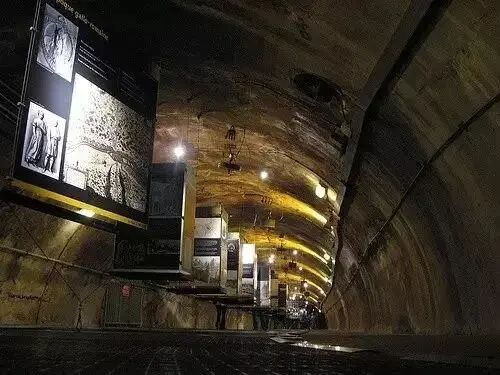

巴黎下水道还是一处观光旅游点,位于塞纳河阿尔玛桥畔的巴黎下水道博物馆,每年客流量超过10万人。




意大利罗马

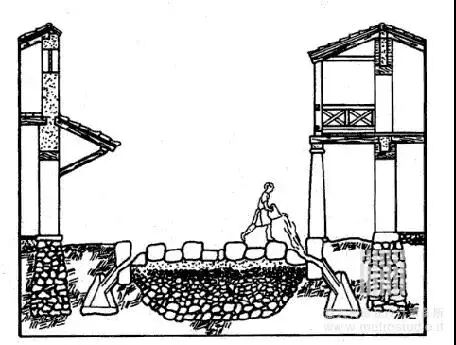

说起城市排水的文明史,必须从古罗马说起。古罗马下水道建成2500年后,现代罗马仍在使用。公元前6世纪左右,伊达拉里亚人使用岩石所砌的渠道系统,将暴雨造成的洪流从罗马城排出。

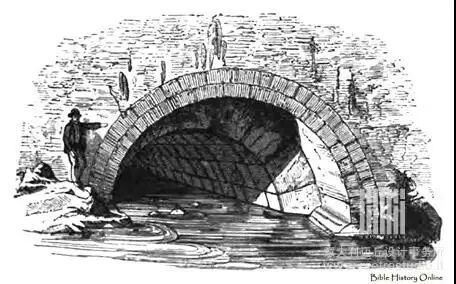

渠道系统中最大的一条截面为3.3米×4米,从古罗马城广场通往台伯河。公元33年,罗马的营造官清洁下水道时,曾乘坐一叶扁舟在地下水道中游历了一遍,足见下水道是多么宽敞。

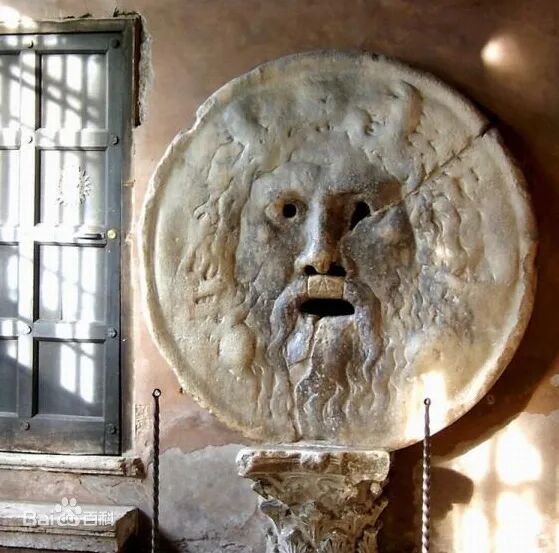

曾在电影《罗马假日》中出现的“真言之口”传说是一位罗马君主为了检验大臣是否忠诚而造的。其实,这个所谓的“测谎石”,正是古罗马时代下水道的一个出水口。

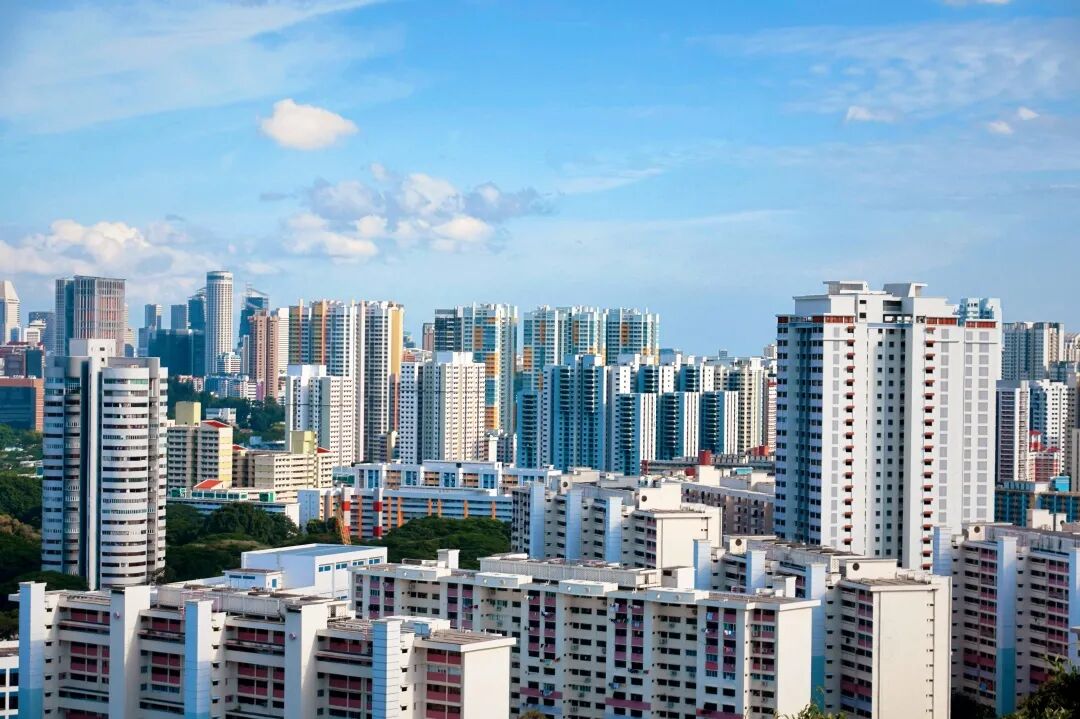

新加坡




新加坡属于热带海洋性气候,几乎天天下雨却很少出现被水淹的情况,这主要归功于其先进的排水系统。在城市建设之初,每起一座楼,每建一个街区,最大容量的排水系统一定是提前规划好的。

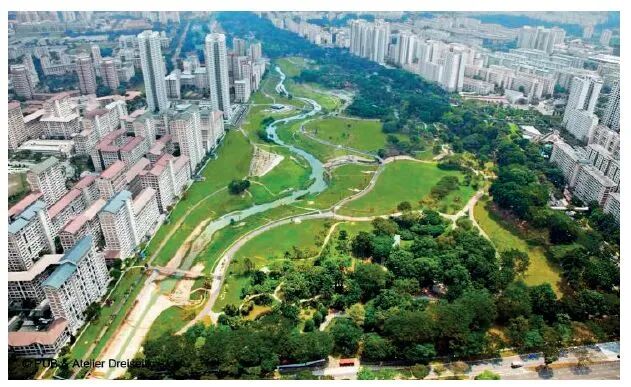

新加坡的人行道上有很多沟盖用来排水,这些大大小小的明渠、沟壑星罗棋布,形成了城市排水、蓄水的网络,将雨水分别排入新加坡的17个大蓄水池,成为新加坡水资源的源头。这样的排水渠遍布新加坡,足以应付正常雨量下的排水问题。


新加坡深隧工程


在排水方面,新加坡目前存在以下问题:①污水处理厂小而分散;②污水处理设施距离居民区较近,容易产生臭味污染;③城市用地紧张, 限制了污水处理设施的扩建等。


因此,新加坡政府拟建设一条长48千米、直径6米、埋深20~55米的污水隧道,以及50千米长的污水连接管,将所有污水收集输送到一座800万立方米/天的污水厂处理。工程建成后有助于置换原有分散的污水厂和泵站用地,从而用于城市建设,同步提升周围物业的土地价值。

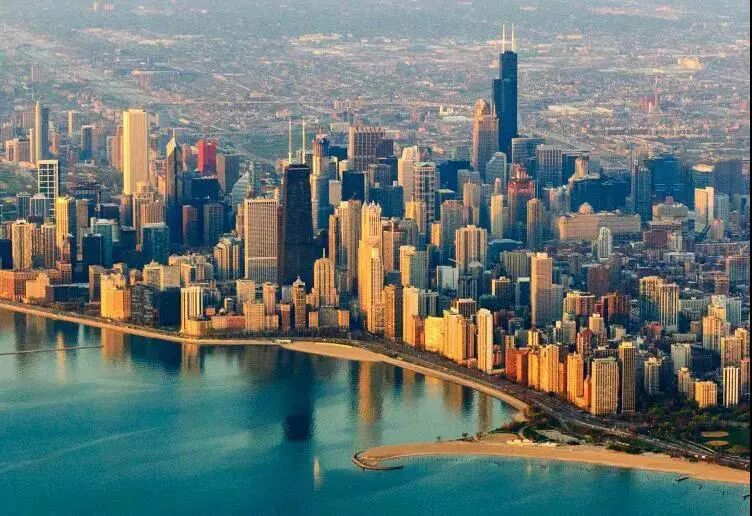

美国芝加哥




美国第三大城市芝加哥位于湿润性大陆季风气候区,年平均降水量约965毫米,主要集中在夏季。由于雨季内涝频繁发生,溢流污染严重,对其饮用水源地——密歇根湖造成严重污染。







因此, 芝加哥投资建设了一套长176千米、直径2.5~10.0米、埋深45~106米的深隧系统, 旨在减少因污水溢流对水体造成的污染,同时为雨洪提供出水口以减少城市内涝。


芝加哥深隧工程设置竖井264个,直径1.2~7.6米; 排水泵站3座,最大的泵站流量3780万立方米/天,提升扬程107米;地面连接设施超过600个。通过竖井及深隧收集,减少溢流点405处。收集的雨水通过3座调蓄水库被输送到一个465万吨/天的超大规模污水处理厂,处理达标后的雨水最终排入自然河流。




荷兰




欧洲最大的海港城、荷兰第二大城市鹿特丹素有“水城”之称,其海拔低于海平面,经常面临海水倒灌的威胁,同时城区洼地众多,排涝压力颇大。虽然常常遭遇暴雨,却鲜有水漫金山式的泽国景象,这得益于其完善的排水系统。

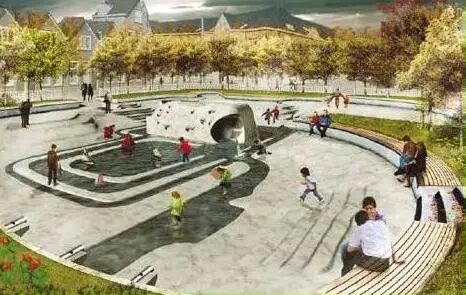

在鹿特丹市中心,“水广场”顺地势而建,由形状、大小和高度各不相同的水池组成,水池间有渠相连。平时是市民娱乐休闲的广场,当暴雨来临时,“水广场”则可瞬间变身,成为一个防止积水的排水系统。


由于雨水流向地势更低洼的水广场,街道上就不会有积水。所有的水池就像一张循环往复的网,雨量大时,从大水池中分流到沟渠;雨量小时,水又回流入大水池。雨水不仅可在水池间循环流动,还能被抽取储存为淡水资源。


WATER


哪个排水系统最让你感到震撼?

可以来留言区告诉大家~

如果你还知道其它优秀的排水系统

也可以在留言区给各位小伙伴科普一下哦!
