超详细的结构设计规范整理——梁、板

发布于:2019-07-08 15:37:08 来自:建筑结构/混凝土结构 [复制转发]

来源:土木检测

如有侵权请联系删除

1

梁设计


1.截面: 宽度不宜小于200,高宽比不宜大于4,跨高比不宜小于4;宽扁梁及深梁详规范。

2.梁截面控制指标

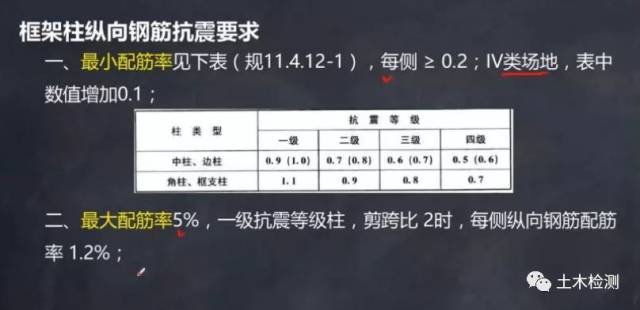

A. 纵筋配筋率: 最小配筋率按《混凝土规范》表11.3.6-1中数值取用,一般模型计算会考虑,不用管;最大配筋率不宜大于2.5%;

B.纵筋净距: 顶筋不应小于30mm和1.5d,底筋不应小于25mm和1.0d。钢筋多余2层时,2层以上钢筋中距应比下面2层中距增大1倍。各层钢筋间距不小于25mm和d(d为纵筋最大直径)。

C. 纵筋面积比: 一级不应小于0.5,二三级不应小于0.3,四级规范无要求,一般取0.25。

D. 箍筋直径及肢数: 当截面高度大于800时,箍筋直径不宜小于8mm;截面高度小于800时,箍筋直径不应小于6mm;一级不小于10mm,二三级不小于8mm,四级不小于6mm,当纵筋配筋率大于2%时,箍筋直径加大(按规范的表中最小直径来加大);箍筋肢数:梁宽小于350mm用双肢箍,350~600时四肢箍,650~800时六肢箍。

E. 箍筋加密区最大间距: 一级不大于hb/4、6d、100的较小者;二级不大于hb/4、8d、100的较小者;三四级不大于hb/4、8d、150的较小者。

F. 箍筋加密区长度: 一级不小于2hb、500的较大者;二三四级不小于1.5hb、500的较大者。


3.梁配筋构造

A. 架立筋: 一般用12mm,但是《混凝土规范》9.2.6中指出,跨度小于4m是不宜小于8mm,跨度4~6m不应小于10mm,大于6m时不应小于12mm。

B. 梁侧构造筋: 梁腹板高度hw(梁高-板厚)不小于450mm时,梁两侧沿高度配置纵向构造钢筋,间距不宜大于200mm,单侧配筋率不小于腹板面积(bhw)的0.1%;注意,扭筋构造是按照全高布置构造筋,间距不宜大于200mm

C. 悬臂梁构造: 应有至少2根钢筋伸至悬臂梁外端,并向下弯折不少于12d,其余钢筋不应截断,应在《混凝土规范》9.2.8条规定的弯起点弯折。

D. 框架梁上开洞时 ,洞口位置宜位于梁跨中1/3区段,洞口高度不应大于梁高的40%,洞口上下高度不宜小于200mm

E.吊筋计算(和创计算): 一般次梁两侧各设4个箍筋,每侧扣除一个基本箍。计算时,用梁设计内力包络图中次梁传递来的剪力放大1.25倍,然后减去两侧一共6各箍筋的受剪承载力,得出的差值查表看需要用几号吊筋。


F.加腋计算: 加腋位置一般出现在大悬挑处,先建悬挑梁计算得出合适结果,然后在模型中靠近支座处增加节点,然后在该节点与柱节点间设变截面梁进行计算,要求计算结果靠近支座的数值往外逐渐边小,若有突变,则需要加长腋长。

4.注意事项

A.  当梁段按简支计算但实际受到部分约束时,应在支座上部设构造筋,其截面积不应小于下部跨中纵筋1/4,实际工作中,所有梁配筋都应满足上部支座配筋不小于底筋的1/4。

B.  梁中配有计算需要的受压钢筋时,箍筋直径不应小于受压钢筋直径的1/4。

C.  沿全长的顶面、底面的钢筋,一二级不应少于2C14,且分别不应少于梁顶面、底面纵筋中较大截面的1/4;三四级不应少于2C12.(配筋率=配筋面积/界面有效面积{bxh0,h0指合力作用点至梁截面边距离})

D.  贯通筋与柱截面关系:一二三级框架梁内贯通中柱的每根钢筋直径,对于框架结构中的框架柱截面,不应大于矩形柱该方向尺寸的1/20,不应大于钢筋所在位置圆柱弦长的1/20;对于其他结构类型,“不应大于”改为“不宜大于”。

5.其它

A.  钢筋锚固与搭接纵向钢筋伸入支座内长度应符合《混凝土规范》9.2.2条相关要求;支座附近不宜在手拉区截断。截断位置见《混凝土规范》9.2.3。

B. 支座两侧配筋差异较明显时,应分别配筋,这样更省一些。

C. 连续梁底筋尽量使用一种直径,支座筋除通长钢筋可使用小直径外,其它尽量使用一种钢筋,减少套筒种类。



2

板设计

1. 截面尺寸

长宽比大于2.0按单向板算,板厚不小于短边长度的1/30,不大于2时按双向板算,板厚不小于短边长度的1/40;商业及屋面板厚一般不宜于120mm;地下室顶板作为嵌固端时不小于180mm,不作为嵌固端时不小于160mm,且地下室顶板不设井字梁活十字梁,直接设大板即可;异形板按实际情况至少取跨度的1/30,可酌情加厚;楼梯设计时取梯板经济厚度为跨度的1/28;一般现浇板厚度详《混凝土结构设计规范》表9.1.2。

一般,悬挑板厚度取L/10,L为悬挑板跨度;无梁楼盖最小厚度150mm,现浇空心楼盖最小厚度200mm。

2. 配筋率

对于单向板垂直于受力筋方向的分布筋最小配筋率为0.15%, 受力筋: 板作为受弯构件,最小配筋率需满足构造规定(《混凝土规范》表8.5.1),表中此处为0.20%和45ft/fy%中的较大值(表下说明:当采用强度等级400Mpa、500Mpa的钢筋时,最小配筋率允许采用0.15%和45ft/fy%中的较大值);双向板两个方向均不得小于0.20和45ft/fy中的较大值;温度应力筋配筋率不得小于0.1%。

3. 钢筋布置

A. 钢筋间距: 当板厚小于150mm时,钢筋间距不宜大于200mm;当板厚大于150mm时,钢筋间距不宜大于1.5倍板厚及250mm;

B.  标准层钢筋可以采用分离式配筋,也可采用双层双向附加钢筋,屋面层钢筋必须采用双侧双向配筋附加钢筋。

C.  地下室顶板作为嵌固端时,板厚不小于180mm,配筋需双层双向,配筋率不小于0.25%,混凝土等级不小于C30。

4. 板配筋计算

A.  计算注意在出现小板大板连接时,进行连扳计算。

B.  可以用PKPM生成施工图,然后修改,该图中除边界处钢筋长度有问题外,其它基本都可用。配筋时,记得使用范围选数工具。

C. 计算注意检查挠度和裂缝是否合理,注意设选跳板的话,边界需重新定义。

D. 阳角处增设放射筋。7C14



更多干货请关注微信公众号易筑结构:
